La cantidad de agua en el radiador de calefacción:

La cantidad de refrigerante en las entrañas de los radiadores para muchos es un valor abstracto. El volumen de este fluido afecta la inercia del sistema de calefacción, el tiempo de calentamiento y el modo de funcionamiento de la caldera. La capacidad de calcular el volumen de agua en cualquier parte del sistema de calefacción le permitirá seleccionar con mayor precisión el resto del equipo debajo de él (caldera, bomba de circulación, etc.).

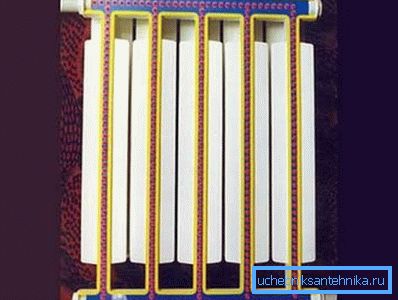

Batería en corte

Lo que necesitas saber la cantidad de agua en la batería.

Normalmente, los radiadores prestan atención al comienzo o al final de la temporada de calefacción o durante la limpieza general. Al mismo tiempo, los procesos vitales se producen dentro del ser humano del que es responsable el refrigerante, con mayor frecuencia el agua. ¿Tiene algún valor la información sobre cuánto cabe este fluido en una batería, sección?

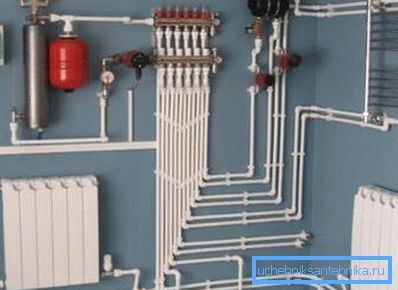

El volumen de agua dentro de esta

Resulta que esta no es la única razón:

  • no “peses” el calentador, porque el volumen de agua en la calefacción del radiador de hierro fundido aumenta su peso ya considerable;
  • La instalación de un sistema de calefacción con una cierta capacidad de caldera requiere el cálculo de la cantidad total de refrigerante, Incluido en radiadores;
  • sabiendo que la cantidad de refrigerante en la batería es del 10 al 12% del sistema de calefacción: todas las baterías, tuberías y calderas pueden drenar el agua "seca";
  • al elegir un tanque de expansión;

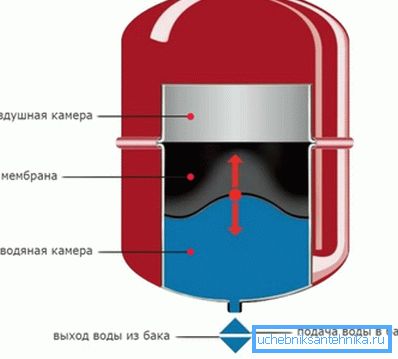

El volumen del tanque de expansión debe coincidir con la cantidad de refrigerante en el sistema
  • Para no exagerar con anticongelante concentrado., que se vierte en cierta proporción con agua;
  • para el tipo de circulación natural / forzada, se selecciona el tamaño óptimo de la batería - Grande en el primer caso y sin diferencia en el segundo.

Iniciativa forzada

En la casa de paneles con calefacción central no es necesario preocuparse por cuestiones tales como llenar el sistema con un refrigerante, esta es la diócesis de vivienda y servicios comunitarios. Pero cuidar una mansión o una casa de campo es una gran responsabilidad que recae completamente sobre sus hombros. La oportunidad de ahorrar tiempo y dinero obliga a los propietarios a mantener las comunicaciones térmicas con sus propias manos, utilizando a veces métodos no estándar.

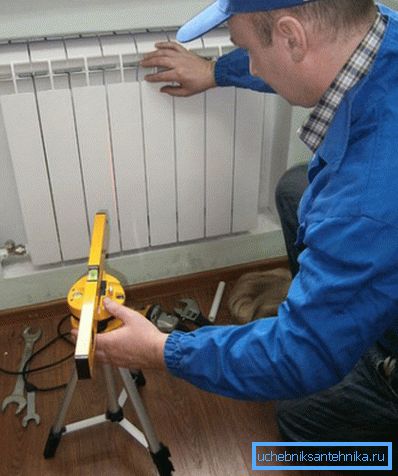

En la foto - comprobar el rendimiento de la batería

Por ejemplo, la falta de un suministro de agua centralizado obliga al uso de fuentes naturales: pozos, pozos, estanques.

Para saber exactamente la cantidad requerida de fluido, es necesario calcular por adelantado cuánto de él se incluirá en todos los sistemas de calefacción compuestos:

  • caldera
  • pipas
  • radiadores

Trabajamos con documentación.

La respuesta a la pregunta de cuánta agua fluye desde la tubería “A”, o mejor dicho, debe ir allí, generalmente se encuentra en la hoja de datos técnicos del radiador y la caldera. Con las tuberías es un poco más difícil, pero no fatal. Al conocer su diámetro interno, en nuestro sitio web puede encontrar una tabla detallada sobre la cantidad de agua en litros / metro cúbico por metro lineal. Lo mismo puede decirse acerca de los datos sobre el volumen de la caldera de combustible o las baterías.

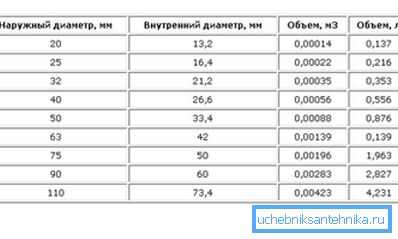

Datos sobre el volumen interno de las tuberías.

Al conocer la plenitud de cada metro de la tubería, averigüe el volumen total de la "tubería" del número de la tabla elemental del portador de calor multiplicado por el número de metros. Para hacer esto, no es necesario rastrear con una cinta métrica por toda la casa, sino usar el plan de proyecto y la regla.

Presta atencion En Internet, una tabla de volumen de agua en un radiador parece aún más conveniente. Puede comparar la capacidad de los radiadores de diferentes materiales, lo que le dará la oportunidad de elegir la opción adecuada.

El volumen de agua no depende del tipo de radiador.

La siguiente tabla muestra que el volumen de agua en la sección del radiador bimetálico y el de aluminio es el mismo. Así que el material no importa, lo principal es las dimensiones del calentador.

La residencia no permanente en la casa requiere que los propietarios usen anticongelante. Dado que este placer no es barato (el precio por 10 litros de propilenglicol doméstico "Tecnología de confort" alcanza los mil rublos), es necesario conocer la cantidad exacta de no congelación. Una vez determinado el umbral negativo extremo para el sistema de calefacción, las sustancias se mezclan en una cierta proporción.

Presta atencion No agregue anticongelante a un sistema de calefacción hecho de tubos galvanizados.

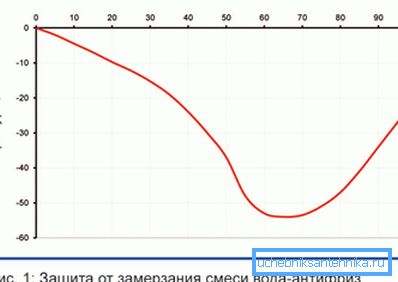

El anticongelante reduce el punto de congelación del fluido.

Hoja de trucos promedio

Los datos promedio que determinan el volumen de agua en los radiadores de acero de calefacción de tipo panel son los siguientes:

  • el modelo Demrad, tipo Thermogross 11 por cada 10 cm de longitud representó 0.25 litros de refrigerante;
  • En modelos similares del tipo 22, esta cifra aumenta a 0,5 litros por longitud más ajustada.

Cada sección del buen viejo "hierro fundido" de diferentes modelos tiene la siguiente capacidad:

  • MS 140 - 1.11–1.45 l (de 5.7 a 7.1 kg);
  • Copa del Mundo 1 - 0.66–0.9 l s;
  • Copa del Mundo 2 - 0.7–0.95 l;
  • Copa del Mundo 3 - 0.155–0.246 l;
  • Konner Modern - 0,12 a 0,15 litros (3,5 kg).

Presta atencion Puede ver cómo el MS 140 tradicional difiere del peso de Konner chino, al que debe prestarse atención si tiene un modelo de piso.

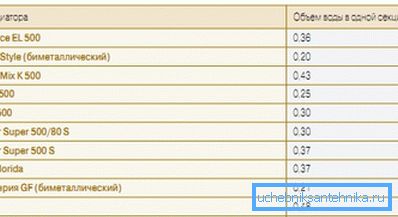

Pero mucho está incluido en la sección de aluminio.

Si su batería es una cosa de autor intrincado, descubrir su volumen es difícil, pero posible. Por ejemplo, el volumen de agua en un radiador de acero de tipo tubular se calcula de manera ingeniosa: un agujero se cierra con un tapón y el agua se vierte desde el segundo hasta la parte superior.

Presta atencion Marque la cantidad de líquido llenado inmediatamente o más tarde, cuando vierta el contenido en un cubo / baño. Este método de cálculo es aplicable a un radiador de cualquier complejidad sin documentos.

En los intercambiadores de calor de una caldera de calefacción de pared, en promedio, se colocan de 3 a 6 litros, y en la ejecución del piso y parapeto, de 10 a 30 litros de agua. Por lo tanto, una vez que haya aprendido la cantidad de refrigerante en todas las esquinas que alcanza, puede realizar una operación responsable: calcular el volumen del tanque de expansión. Depende de ello, la presión óptima en el sistema y el volumen deseado de refrigerante.

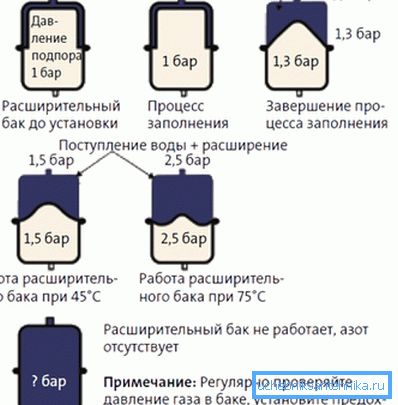

El principio de funcionamiento del tanque de expansión.

La instrucción de cálculo asume el uso de una fórmula simple:

(Vс * К) / D = Vб, donde

  • Vс - el volumen de refrigerante en el sistema de calefacción (lo que se mencionó anteriormente - radiadores + tuberías + intercambiadores de calor de caldera);
  • K - coeficiente de expansión del refrigerante (en agua es igual a 4%, por lo tanto, se usa 1.04 en la fórmula);
  • D - eficiencia de expansión del tanque;
  • Vb es la capacidad del tanque de expansión.

Es posible averiguar el volumen de refrigerante en radiadores o tuberías, que es similar a la cifra real, según la potencia de la caldera mediante la fórmula:

x kW * 15 = VS, donde

  • kW - potencia de la caldera;
  • figura 15 - el número de litros de agua para obtener 1 kW de energía;
  • VS - capacidad total del sistema.

Resumiendo

El principio es mejor para la potencia insuficiente que lo contrario no es aplicable en los sistemas de calefacción, ya que la ventilación del sistema significará baterías frías. Al calcular el volumen de cada elemento estructural del sistema de calefacción utilizando tablas o de manera experimental, el consumo de calor será más significativo y placentero. Una reparación o reemplazo de un fragmento separado ya no será un secreto con siete sellos.

El video en este artículo muestra el proceso de verter refrigerante en el sistema de calefacción.
