La altura del radiador. instalación de tuberías técnicas y

Existen dos tipos de radiadores en términos de instalación: piso y pared, por lo tanto, la segunda opción implica que se debe observar una cierta altura de instalación del radiador desde el piso, lo que permitirá que se conecte al sistema de calefacción sin ningún problema.

Debe decirse inmediatamente que si está esperando instrucciones claras sobre este parámetro, es en vano, ya que simplemente no existen, y depende principalmente de la instalación del circuito de calefacción y de la altura de los alféizares de las ventanas y, finalmente, de la altura de la sección. . Sin embargo, es imposible decir que este parámetro no hace ninguna diferencia en lo que le sugerimos que estudie y también vea el video en este artículo.

Instalación de tuberías técnicas y equipos.

Recomendación Al instalar el sistema, si las dimensiones de los radiadores de calefacción en altura y longitud permiten que se instalen debajo de las ventanas, entonces haga exactamente eso. La batería debajo de la ventana crea una especie de cortina térmica, que limita el flujo de aire frío desde el lado del vidrio.

• Entonces, a qué altura del piso para instalar los radiadores, se colocan al cablear el circuito de calefacción, y también depende de si usted tiene una bomba de circulación incorporada. Si el sistema funcionará sin coacción, entonces es bastante natural que haya una pendiente a través de las tuberías, lo que significa que debe dejar espacio para la pendiente de la tubería de retorno, si el sistema es de dos tuberías o tuberías de suministro, si se trata de una tubería.
• En el "Leningrado" (un sistema de tubería para 3-4 radiadores) las baterías también se ubican con una disminución, ya que en tales casos no hacen un toque especial para el calentador, el circuito pasa a través de ellos con la conexión del lado inferior.
• Diferentes sistemas e instalaciones implican que si se desvía 10-15 cm del piso, la altura de instalación de los radiadores de acuerdo con SNiP 3.05.05-84 (“Equipos tecnológicos y tuberías”) será bastante normal para cualquier circuito.. Más precisamente, el circuito debe montarse de modo que sea posible cumplir con estos parámetros.

Cuales son los contornos

En general, hay dos tipos de circuitos de radiador: uno y dos tubos, y todo lo demás es una modificación del sistema existente, ya sea un sistema mixto (calefacción por suelo radiante - radiadores) o sistema de calefacción por colector. En cualquiera de estos casos, la instrucción requiere el uso de uno u otro circuito, simplemente, varias adiciones se realizan allí en forma de equipo sanitario en forma de válvulas y peines de tres o cuatro vías.

Si se usa un sistema de un solo tubo, como en el diagrama esquemático superior, entonces todo el medio de transferencia de calor se enrolla en un solo tubo: sale de la caldera para el suministro y también regresa, transportando el agua ya enfriada para calefacción.

Los radiadores chocan contra él a lo largo del camino, y el tipo de conexión aquí no hace absolutamente ninguna diferencia: bajo el pilar, la presión térmica o forzada, el agua que pasa por las salidas entra en ellos y pasa a través de la batería, regresando a la tubería.

El problema aquí es que el refrigerante, al pasar a través del dispositivo de calentamiento, ya pierde su temperatura anterior, por lo tanto, cuanto más se enfría, más se enfría y más electrodomésticos de este sistema, más fríos estarán, alejándose de la caldera.

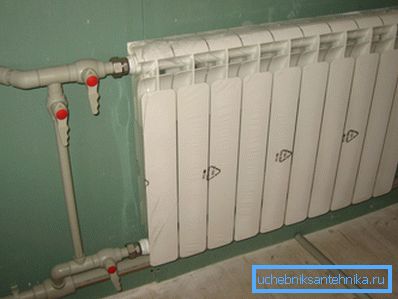

Para poder desmontar el radiador durante la temporada de calefacción, sin drenar el agua, se instala un bypass en el frente: este es el tubo que atraviesa el sistema y se puede ver claramente en la foto superior, y las válvulas de cierre se colocan antes de la batería.

Además de la asistencia en el desmontaje, el bypass también contribuye parcialmente a mantener la temperatura del refrigerante, ya que el agua que pasa a través de él no cae en el radiador. Pero en los edificios de gran altura, este dispositivo a veces se usa incorrectamente: ponen una grúa en él y lo bloquean, pasando todo el flujo a través del radiador, por lo tanto, los que viven más se enfrían.

En un sistema de dos tuberías, no hay problemas con la refrigeración; más precisamente, existe, pero depende solo de la longitud de la tubería y, en general, resulta tan insignificante que ni siquiera se presta atención a ella: en los sistemas centralizados, las líneas están protegidas por aislamiento térmico y las pérdidas son minimos

El problema es que el refrigerante caliente fluye a través de la tubería hacia todos los radiadores, pero el agua enfriada que pasa a través de la batería no regresa, sino que se descarga en la tubería de retorno, manteniendo así la temperatura inicial en todo el circuito, sin importar cuántos puntos .

Pero hay una advertencia: el precio de instalación y operación será un poco más alto porque, primero, se agrega el segundo tubo y, segundo, es necesario calentar más agua y los parámetros del dispositivo no importan, puede ser la altura de los radiadores. 250 mm o 1200 mm de todos modos.

Nota Si se necesita una conexión conjunta de radiadores y un sistema de calefacción por suelo radiante, se utiliza un sistema de dos tuberías, pero se instala una válvula termostática de tres vías delante del circuito del piso de agua, que redistribuye el refrigerante en función de su temperatura.

Reglas de instalación

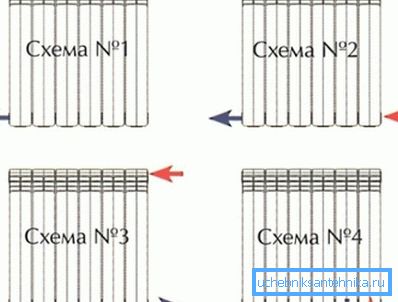

Los cuatro esquemas de conexión del radiador que se ven en la imagen superior son aplicables tanto para los sistemas de calefacción de una sola tubería como para los de dos tuberías. El método que utilizará depende más de la ubicación del circuito.

Sin embargo, en los sistemas de calefacción autónomos de una tubería, se da preferencia a la conexión lateral inferior o inferior, pero esto se debe simplemente a la facilidad de instalación y nada más. Además, la altura de los radiadores de aluminio (o de otro metal) puede afectar su elección, como hemos dicho, todo se reduce a la ergonomía.

Si elige radiadores de calefacción con una altura de 800 mm, en el 99% de los casos, no cabrán debajo de la ventana, ya que necesita retirarse no solo del suelo, sino también del alféizar de la ventana, al menos 10 cm, por lo que dichos calefactores se utilizan con más frecuencia como Cálido paisaje en las paredes.

Por lo tanto, la altura más común de los radiadores bimetálicos de calefacción es de 600 mm, por lo que puede mantener la distancia desde el piso hasta el alféizar de la ventana, aunque nada le impide utilizar dispositivos con una altura de 400 o 500 mm.

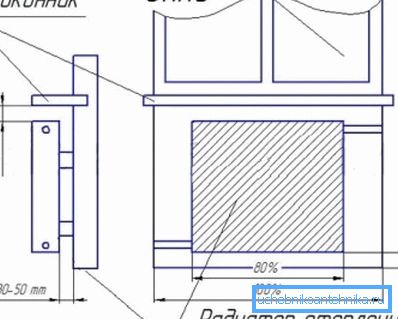

Además, al instalar un dispositivo de calefacción debajo de la ventana, debe considerar, no solo a qué altura colgar los radiadores, sino también retirarse de la pared para que la separación sea al menos. Profundidades del dispositivo: de lo contrario, la transferencia de calor se subestimará en gran medida.

Y, una vez más, me gustaría volver a la altura: si tiene éxito, intente soportar 12 cm desde el piso, pero recuerde que si esta distancia es inferior a 10 cm o superior a 15 cm, nuevamente subestimará el efecto de la transferencia de calor.

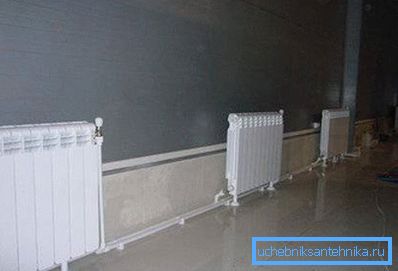

En el caso de que la instalación no se realice debajo de las ventanas, por ejemplo, la instalación de electrodomésticos en el piso, como en la foto superior (aquí la altura de los radiadores de calefacción es de 400 mm), entonces se deben quitar al menos 20 cm de la pared.

Conclusión

En la mayoría de los casos, instalando el calentamiento de agua con sus propias manos, todos intentan colocar los dispositivos de calefacción debajo de las ventanas, por lo tanto, utilizan la altura más común: 500-600 mm. Pero esto no significa en absoluto, debe cumplir con estas normas.
