Instalación independiente de tuberías de calefacción: suelo

Ahora más y más a menudo, se está utilizando el tendido de tuberías para calentar un sistema de calefacción por suelo radiante. Esto se debe a la alta eficiencia y rentabilidad de dicha estructura, a la que ahora se están esforzando muchos propietarios de casas privadas.

De hecho, el principio de calentamiento es siempre el mismo, pero los métodos de colocación y la tubería en sí pueden ser diferentes, como, de hecho, el nodo para calentar el agua. Pero estamos interesados ​​en la instalación en sí, el resto de los matices se examinarán superficialmente y también le mostraremos un video clip sobre este tema.

Asamblea

Trabajo preliminar

• En cualquier caso, las tuberías de calefacción en el piso se colocarán solo sobre cemento-arena u hormigón.. Por lo tanto, debe comenzar con esto, ya que tendrá que esperar a su secado final, que durará 28 días. Por supuesto, puede comenzar la instalación después de tres semanas, pero para ello debe eliminar los clips de fijación, ya que se insertan en la base áspera (no es muy conveniente taladrar un acoplador húmedo, el orificio está roto en tamaños grandes).

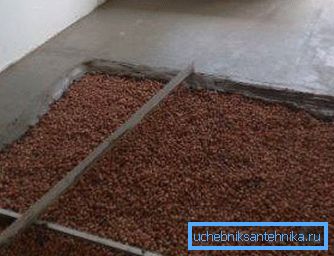

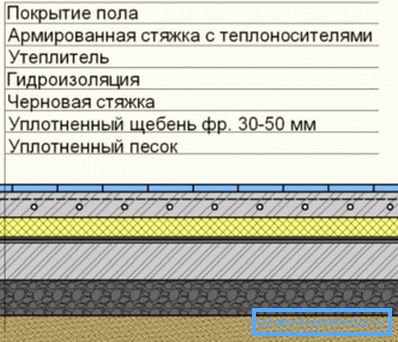

• Para llenar la regla, si se hace en el primer piso, definitivamente necesitamos aislamiento y la opción más barata y de mayor calidad es arcilla expandida o arena de arcilla expandida. Su precio será 4-5 veces menor en comparación con la espuma de poliestireno extruido. Además, necesitará una impermeabilización de corte, que debe colocar sobre una base áspera, pero no sobre un cojín de arena y escombros, como algunos lo recomiendan. La razón es que la impermeabilización evita que la humedad entre en la arena, la piedra triturada o el tamizado, y un cojín seco contribuye a una disminución de la conductividad térmica, por lo tanto, el corte sobre ella simplemente no tiene sentido.
• Sin embargo, la rejilla de refuerzo para la brida áspera no es necesaria, así como para el acabado, la brida superior, si la baldosa cerámica se utiliza como la cubierta frontal.. Pero esta rejilla generalmente se necesita para que no se produzcan grietas grandes, y los perfiles de faro de metal se manejan de manera excelente con esto: el área de vertido es pequeña, por lo que la instalación de la chapa o el alambre queda a su criterio.

Recomendación No debe hacer un monolito con una base o paredes: cuando instale una película impermeabilizante, envuélvala en las paredes por encima del nivel de la cubierta frontal (luego corte el exceso). Esto excluirá la posibilidad de deformación mutua durante un hundimiento de la fundación, así como servirá como una ruptura para puentes fríos.

Colocación de un suelo con aislamiento térmico

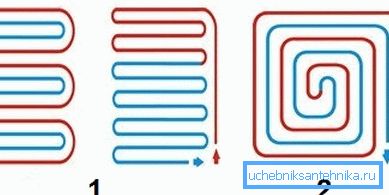

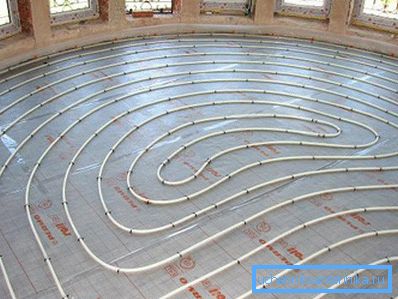

En primer lugar, debe decidir por sí mismo cómo tenderá la tubería; para esto hay dos formas: una serpiente y una espiral, aunque la primera versión puede ejecutarse de diferentes maneras. La diferencia está en la relación de temperaturas en el área cubierta.

Entonces, si conduce la tubería por una determinada ruta y luego regresa justo al lado, como se ve en la imagen izquierda de la imagen superior, la temperatura del piso será la misma, y ​​si el retorno se realiza como se indica en el medio, las gotas se sentirán debajo de sus pies. Teniendo en cuenta que SNiP 41-01-2003 recomienda una temperatura del suelo no superior a 26 ° C en el dormitorio, y no superior a 31 ° C en el resto, la variante central no será demasiado buena, por lo tanto, es mejor evitarla.

Para un tronco en un piso cálido, puede usar polietileno o laminado a base de metal, aunque por alguna razón se considera que es el tubo de polietileno el más adecuado para dicha instalación e incluso las instrucciones en la bahía indican que se utiliza este tipo de calefacción. Pero la experiencia y la práctica de tales trabajos apuntan a una serie de deficiencias en la instalación de polietileno y una de ellas es la imposibilidad de verter la regla superior antes de llenar el sistema con agua (paredes blandas), y la conexión durante la construcción y el trabajo de reparación puede ocurrir mucho más tarde. Además, el costo del PE es mayor en comparación con el laminado a base de metal.

El laminado a base de metal es mucho más práctico a este respecto, solo que tiene un problema en las curvas cerradas; se puede romper, pero hay una salida bastante simple. Se usa un resorte de acero de 20-30 cm de largo en la tubería, y su diámetro interno debe ser 12 mm mayor que la sección externa del metal-plástico, es decir, 17-18 mm. El resorte se empuja a través de la tubería y cada curva se hace con su ayuda, es decir, durante el proceso sirve como una carcasa.

Recomendación Cuando instale el piso con sus propias manos, evite las uniones de tuberías debajo de la regla. Si el área del piso es demasiado grande y una bahía no es suficiente para usted, entonces es mejor dividir esta área en varias alas, de modo que todas las conexiones estén solo en el peine de distribución.

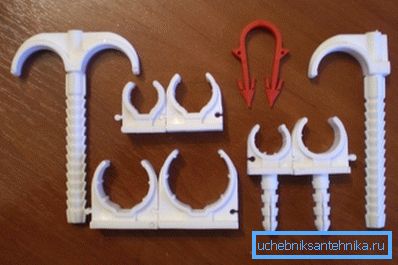

La fijación de tuberías se lleva a cabo con la ayuda de varios clips, que se unen al contrapiso, ambos tacos, y con la ayuda de clips superiores, que se extienden sobre la superficie en forma de una cinta o una alfombra. En cualquier caso, la distancia óptima entre las tuberías será de 20-25 cm, pero esto también depende del grosor de la regla superior.

El calor se eleva en forma de un triángulo con ángulos de 45? en relación con el piso y necesita intersectar los bordes de este triángulo justo debajo de la superficie del piso terminado, para que la calefacción sea la más uniforme.

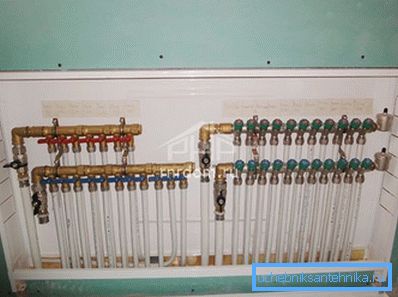

Cada ala está conectada a una caldera de calefacción doméstica a través de un peine, que se monta en la pared o en un nicho especialmente equipado, como se muestra en la foto superior. Es necesario instalar una válvula Mayevsky en cada uno de los peines, ya que no hay drenaje en dicho sistema.

Conclusión

Cuando se completa la colocación de la calefacción en una casa privada, los tubos se vierten con una regla de cemento y arena con plastificante agregado allí (las proporciones se indican en el recipiente). La prueba puede realizarse en 2-3 días después del vertido, pero al mismo tiempo, la temperatura del refrigerante no debe exceder de 25-30 °, para no tener grietas en el piso.
