Instalación de una bomba para calentar una casa particular.

Para operar efectivamente un sistema de calefacción de una casa privada, a veces es necesario recurrir a la instalación de equipos adicionales. La caldera, las tuberías y los radiadores a veces no son suficientes para garantizar un nivel adecuado de calor con un consumo mínimo de combustible. Una de estas unidades adicionales es una bomba de circulación. La instalación de este equipo ayudará a aumentar significativamente la eficiencia de calefacción y reducir los costos. Y en este artículo se explicará cómo instalar la bomba para calentar una casa privada.

¿Cuáles son los tipos de equipos?

Tipos de bombas para calefacción.

Al diseñar un sistema de calefacción para el hogar, no es necesario incluir una bomba de circulación en él. Todo puede funcionar bien sin esta unidad adicional. Pero la bomba proporciona ventajas significativas:

  • En primer lugar, su instalación garantiza la circulación normal del refrigerante. Si el agua calentada se mueve por gravedad a través del sistema, llegará a los radiadores calientes de algunos radiadores, e incluso a los dispositivos de calefacción más lejanos con una temperatura significativamente más baja. La instalación de la bomba le permite calentar uniformemente todos los elementos del sistema.
  • En segundo lugar, la inclusión de la bomba en el sistema facilitará su instalación. Esta unidad le permite no observar la pendiente de las tuberías. La bomba en sí hará circular el refrigerante, por lo que no es necesario medir todos los parámetros.

Pero el uso de equipos adicionales tiene aspectos negativos. La bomba funciona con electricidad. Esta característica causa costos adicionales para el sistema de calefacción, mientras que lo hace volátil. Si se corta el suministro eléctrico, puede estar fresco en la casa.

A pesar de los pequeños inconvenientes, las bombas de circulación son ampliamente utilizadas en los sistemas de calefacción de casas particulares. Y que son ellos En su núcleo, la unidad utiliza un motor eléctrico alojado en un cuerpo de acero inoxidable. Además, el dispositivo está equipado con un impulsor, que hace circular el refrigerante en el sistema.

Bomba de rotor seco
De acuerdo con el principio de funcionamiento, las bombas de circulación se dividen en:

  • seco
  • mojado

En el primer caso, la unidad está equipada con una partición de sellado que evita que el agua ingrese. Estas bombas tienen una alta eficiencia, hasta un 80%, pero no sin sus inconvenientes. Primero, los dispositivos de tipo seco son más exigentes para el servicio. En segundo lugar, tales bombas son muy ruidosas, por lo que se instalan en una habitación separada.

Los dispositivos que funcionan con el principio de humedad, no necesitan un mantenimiento cuidadoso y no emiten ruidos fuertes. En este caso, el impulsor y el rotor del motor se colocan en el refrigerante, que además desempeña el papel de lubricación y refrigeración. Pero estos dispositivos también tienen su inconveniente: esto es bajo, en comparación con la versión anterior, la eficiencia de trabajo (solo alrededor del 50%).

Trabajo de montaje

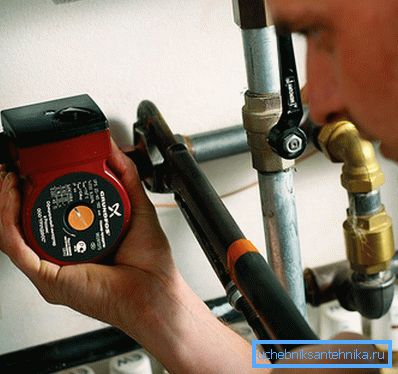

Instalacion de bomba

Ahora hablemos de cómo colocar la bomba en el sistema de calefacción. Al principio, debe elegir el lugar correcto para la instalación. La unidad debe proporcionar un movimiento rápido del refrigerante de la caldera a todos los radiadores. Como regla general, independientemente de si se utiliza un sistema de calefacción de dos tuberías o de una tubería, la bomba de circulación se monta cerca de la caldera en la tubería de retorno.

Muy a menudo para los sistemas domésticos se utilizan dispositivos que funcionan con el principio de mojado. El mismo curso de trabajo para instalar la unidad con sus propias manos tendrá este aspecto (considere un ejemplo de montaje en un sistema ya operativo):

  • En primer lugar, la caldera se detiene y el refrigerante se drena. Si el sistema ha estado funcionando durante muchos años, entonces vale la pena hidrotratar todas las tuberías y radiadores.
  • En el área elegida para la instalación de la bomba de circulación, hacemos un bypass o bypass. Este detalle adicional es necesario para que todo el sistema de calefacción funcione cuando la unidad se apaga o se rompe e incluso se retira. Al disponer el bypass utilizamos tuberías de menor diámetro que las demás.
  • Realizamos la instalación de la bomba. Al realizar este trabajo, es necesario controlar cuidadosamente la orientación de la unidad. El hecho es que las bombas que funcionan con el principio de mojado deben estar completamente sumergidas en el impulsor y el refrigerante del rotor. Si esto no sucede, entonces su efectividad se reduce significativamente. Además, la unidad aumenta el desgaste, porque el refrigerante es un lubricante para todas las partes del dispositivo.
  • A continuación, instale elementos adicionales. En la tubería de entrada y salida de la bomba se deben montar válvulas de bola. Proporcionarán la capacidad de retirar la unidad para su reparación o mantenimiento. Además, en la entrada, instale un filtro que evite la entrada de partículas suspendidas en la unidad y prolongue su vida útil.

Después de eso, todas las conexiones se sellan con un sellador de silicona y se puede iniciar el sistema. Vale la pena recordar que para trabajar de manera efectiva es necesario desinflar el aire, y esto debe hacerse cada vez antes de encender la bomba de circulación.

El video

Este video muestra la instalación de la bomba de circulación GRUNDFOS en el sistema de calefacción:

La foto

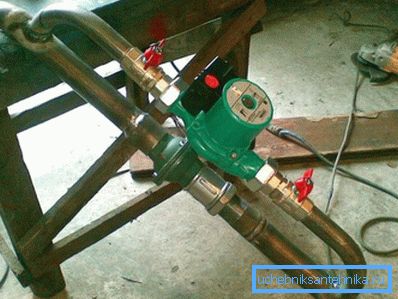

Preparación de bombas para instalación en el sistema.

Bombas en el sistema de calefacción.

Bomba para cada rama

Sistema de dos bombas de circulación completa.
