Instalación de una bomba de circulación en el sistema de
En este artículo hablaremos sobre cómo instalar una bomba de circulación en el sistema de calefacción, sin la ayuda de profesionales calificados. El tema del artículo es relevante, ya que los sopladores especializados se utilizan en la mayoría de los sistemas de calefacción.
A pesar del hecho de que algunas calderas de calefacción se fabrican con una bomba integrada, la mayoría de las calderas aún funcionan con equipos de presión remota.
Antes de considerar las características de la instalación, definimos para empezar, cuáles son las razones para la instalación y el uso de las bombas de circulación.
La necesidad de una bomba de circulación.
El problema más común en el funcionamiento de los sistemas de calefacción en una casa privada es la distribución desigual del calor. Cuando se operan circuitos con circulación natural, no es raro que los radiadores se calienten en cuartos alejados de la caldera, mientras que las baterías cercanas ya están hirviendo (vea aquí cómo el sistema de calefacción de dos tuberías está instalado correctamente).
En tales casos, es necesario tomar medidas para que el refrigerante se mueva más intensamente a través del sistema.
Para una distribución más uniforme del calor a través de la tubería y las baterías de hoy, se utilizan los siguientes métodos:
- Instalación de tuberías de mayor diámetro en comparación con lo que originalmente se instaló.
El reemplazo completo de tuberías con sus propias manos es un método efectivo que le permite aumentar significativamente el rendimiento del sistema. Pero, al decidir utilizar este método, debe recordar que necesitará un cálculo profesional de la relación del diámetro de la sección transversal a la longitud de la tubería. Además, el precio de las tuberías para reemplazar todo el sistema será considerable y también llevará tiempo para la instalación.

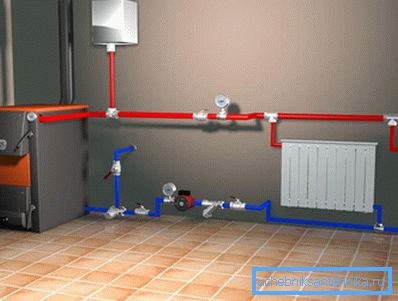

- Instalación en el sistema de calefacción de la bomba para la circulación forzada del refrigerante.
La instalación de la bomba de circulación en el sistema de calefacción le permite hacerlo sin reemplazar la tubería y, en consecuencia, reduce el tiempo y los costos de material.
El resultado de la instalación de este equipo será la uniformidad de los indicadores de temperatura en toda la casa. Además, debido a la intensa circulación del refrigerante, es posible excluir la posibilidad de tapones de aire, lo que tiene un efecto positivo en la vida útil del equipo de calefacción.
El principio de funcionamiento y características de diseño.
Antes de instalar una bomba de circulación para calefacción, tenga en cuenta el principio de funcionamiento de este dispositivo. Como ya se mencionó, el equipo está diseñado para garantizar la circulación forzada del refrigerante en un sistema cerrado.
El diseño de la bomba consiste en un motor eléctrico, un rotor y un eje con un impulsor. Todos los elementos estructurales están encerrados en una caja de metal sellada.
El principio del mecanismo es simple. El dispositivo se monta en la ruptura de la tubería. Debido a la rotación del eje con el impulsor, el refrigerante se acelera en la dirección requerida.
Como regla general, la presión resultante de la rotación del impulsor es suficiente para mover efectivamente el medio líquido desde la caldera hasta el punto más remoto del sistema y hacia atrás.
Principales variedades

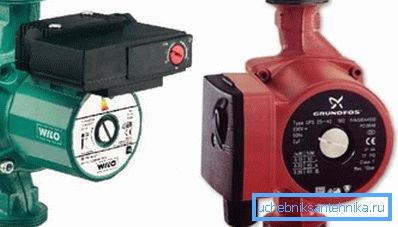

Los siguientes tipos de bombas de circulación están disponibles en el mercado:
- Modificaciones del tipo "seco", en las que el rotor no entra en contacto directo con el refrigerante.
La parte de trabajo de un dispositivo de este tipo está aislada del motor eléctrico mediante el sellado de anillos de acero inoxidable. Cuando el mecanismo funciona, los anillos giran uno respecto al otro. Debido a la diferencia de presión en uno y otro lado de los anillos, se garantiza un grado de apriete adecuado.
Entre las ventajas de esta solución, destacamos la alta eficiencia, alcanzando el 80%. Sin embargo, hay un inconveniente importante, este tipo de equipo se caracteriza por un ruido excesivo. Por lo tanto, la instalación debe llevarse a cabo en una sala de insonorización separada.
Las bombas "secas", a su vez, son de tres tipos:
- modificaciones verticales con la ubicación de las boquillas en un eje y la posición vertical del motor;
- modificaciones horizontales con un motor horizontal, un tubo de descarga en el cuerpo y un tubo de succión en la parte delantera del eje;
- Modificaciones de bloque, en las que el refrigerante fluye en la dirección del eje longitudinal y se muestra radialmente en la carga.
- Las bombas de "tipo húmedo" son diferentes de las contrapartes "secas" en que el impulsor y el rotor están en un estado cargado.
En este caso, el refrigerante actúa como refrigerante y lubricante. El rotor está separado del motor por un "vidrio" especial hecho de acero inoxidable.
Entre las ventajas de este dispositivo, destacamos un bajo nivel de ruido. Pero hay un inconveniente importante: la eficiencia de las bombas húmedas no supera el 50%, que es un orden de magnitud menor que los indicadores demostrados por los análogos secos.
Una vez que hayamos decidido la elección del equipo de bombeo, considere cómo instalarlo.
Características de instalación
En la etapa inicial, se debe realizar el cálculo de la bomba de circulación para calefacción. Esto se hace de acuerdo con la siguiente fórmula:
Q = N / t2-t1,
donde Q es la capacidad de la bomba, t es la temperatura en la salida de la caldera y N es la potencia del equipo de calefacción.
Todos estos parámetros se pueden encontrar en las instrucciones adjuntas al dispositivo seleccionado.
Las instrucciones de instalación son simples y, por lo tanto, podrá hacer frente a esta tarea por su cuenta sin la participación de especialistas.
- Antes de la instalación, lea el manual del dispositivo y el diagrama de cableado.
Importante: la instalación debe realizarse con la expectativa de que este lugar tenga fácil acceso.
- Drene toda el agua del sistema.

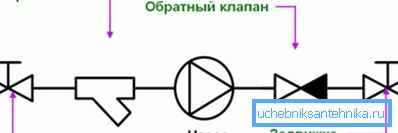

- Cortar el tubo como se indica en el diagrama.
- Instale la bomba de acuerdo con las instrucciones.
- El dispositivo está conectado a una red eléctrica estándar de 220 V.

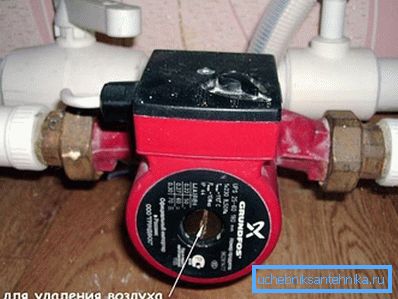

- Una vez finalizada la instalación, el sistema se llena de agua y se extrae el exceso de aire. Después de eso, puedes comenzar a encender la bomba.

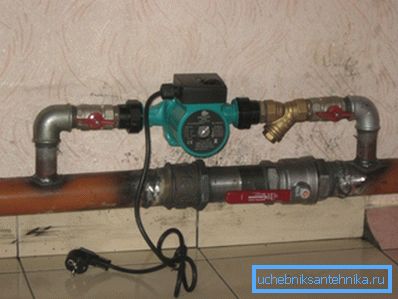

Importante: durante la instalación, se recomienda omitir (omitir). Debido a esta derivación, el sistema funcionará de forma natural con la alimentación desconectada.
Conclusión
Entonces, observamos cómo y con qué equipo puede hacer que el sistema de calefacción sea más funcional y productivo. Queda por comprar una bomba adecuada y proceder a su instalación (ver también el artículo Prueba del sistema de calefacción: propósito, características, procedimiento de trabajo).
Puede encontrar más información útil sobre este tema viendo el video en este artículo.
