Instalación de tuberías de calefacción por todas las reglas.

27-10-2018
Calefacción

La organización de la calefacción en la casa solo a primera vista parece ser una tarea difícil que solo un especialista puede manejar. De hecho, incluso si una persona inexperta realiza la instalación de tuberías de calefacción, luego de seguir todas las reglas, la salida será un sistema duradero y estable.

Instalación de calefacción

Requisitos reglamentarios

En el diseño de calefacción debe guiarse por las recomendaciones de 2 estándares:

  • SNiP 41-01-2003: este documento contiene recomendaciones sobre la colocación de dispositivos de calefacción en términos de seguridad contra incendios. También contiene los requisitos de seguridad sanitaria y ambiental;
  • SNiP 2.04.05-91: el énfasis principal está puesto en garantizar la seguridad contra incendios.

Los propietarios de casas privadas con calefacción autónoma, incluso en la etapa de planificación, deben prestar atención a la potencia de la caldera. Es deseable que el sistema esté equipado con control automático, que reducirá / aumentará la temperatura del refrigerante dependiendo de la temperatura de la habitación.

Presta atencion Si no se proporciona una regulación automática, es indeseable que la potencia total exceda los 50 kW. Esto puede dañar la tubería.

Por supuesto, la instalación del sistema de calefacción de tuberías de polipropileno en cada caso es diferente, pero puede seleccionar una serie de recomendaciones generales:

  • No se recomienda esconder la tubería en las paredes., Si su vida útil es inferior a 40 años;
  • Para que el refrigerante no se estanque en la batería, ¿no se recomienda inclinar más de 1?;
La pendiente del radiador no debe exceder de 1?
  • Se recomienda colocar la tubería con una pendiente, la sección de suministro debe tener una pendiente hacia la caldera, la descarga, y viceversa. Esto es necesario para eliminar el exceso de aire del circuito de calefacción;

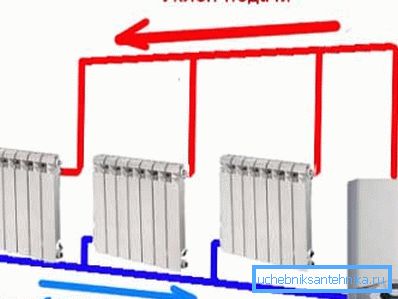

Patrón de pendiente

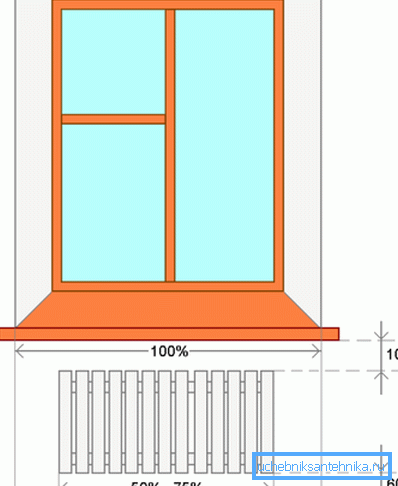

  • la longitud del radiador en un área residencial debe ser aproximadamente 50-75% de la longitud de la abertura, en el que se instala;
La ubicación óptima del radiador.
  • Si el calentador está integrado en el techo, se imponen restricciones a la temperatura de la superficie.. Entonces, si se usa un piso cálido y la gente está constantemente en la habitación, entonces la temperatura del piso no debe exceder los 25 ° C; si la estancia de la gente es solo periódica, entonces el límite superior ya es 30 ° С. (Ver también el artículo Suelo con aislamiento térmico hecho de tubos de polipropileno: características).

Instalación de calefacción en etapas.

Para lograr la durabilidad deseada, es necesario no solo hacer todo el trabajo correctamente, sino que también afecta la confiabilidad de qué tipo de tuberías instalar el sistema de calefacción. El tipo de refrigerante también afecta en gran medida la vida útil, en los edificios residenciales el agua se utiliza con mayor frecuencia, pero si las condiciones de trabajo son lo suficientemente duras, se le pueden agregar aditivos que afectan el plástico.

Elegir un esquema de calefacción

En esta etapa, debe decidir exactamente cómo circulará el refrigerante a través de la casa. Debe comprender que la decisión afectará no solo al microclima de la casa, sino que también puede ajustar los costos de manera significativa.

En cuanto a los esquemas de cableado de tuberías de calefacción, hay 3 esquemas bastante populares:

  • monotubo: para simplificar, se puede representar como un anillo en el que se insertan los radiadores. El refrigerante que ingresa a este circuito pasa a través de cada una de las baterías sucesivamente, de ahí el principal inconveniente: cada radiador subsiguiente emite menos energía térmica. Pero el costo de la instalación de tuberías de calefacción hechas de polipropileno en tal esquema es mínimo;

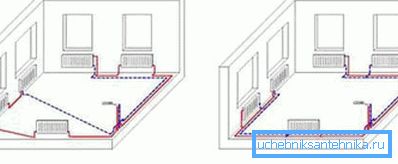

Sistema de uno y dos tubos.

Presta atencion Cuando se organiza la calefacción en una habitación grande, los radiadores extremos apenas estarán calientes. Por eso solo puede ser recomendado para casas pequeñas.

  • dos tubos: se organizan 2 circuitos, uno lleva agua caliente a la batería y el otro elimina el refrigerante enfriado y lo envía a la caldera;
  • esquema del colector: el agua del tubo ascendente fluye hacia el colector, desde donde se dirigen 2 tuberías a cada radiador (uno entrega el refrigerante y el otro lo extrae). El principal inconveniente puede considerarse una longitud mucho mayor de la tubería, respectivamente, y los aumentos de precios.

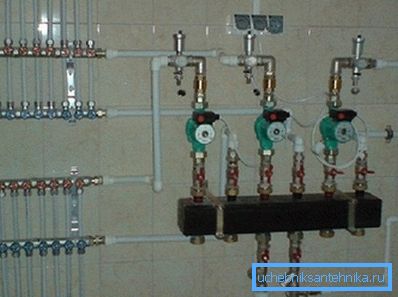

Esquema colector del sistema de calefacción.

Además, el esquema de instalación de calefacción de tuberías de polipropileno se puede dividir en sistemas con derrame superior e inferior.

La principal diferencia entre los dos es la organización del suministro de refrigerante:

  • Los sistemas con embotellado superior suministran refrigerante por el tubo ascendente, y luego a través de tubos secundarios secundarios, se diluye a los radiadores;

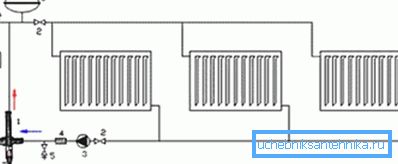

Esquema de llenado superior
  • En sistemas con relleno de fondo no hay soporte principal. La tubería de suministro se coloca en la parte inferior, y desde ella los transportadores de calor parten de los tubos ascendentes hasta los radiadores, es decir, no hay un tubo ascendente (principal) grande.

Selección de tubería

Uno de los defectos más comunes en las tuberías puede considerarse hinchazón en las juntas y, como resultado, fugas. Todo esto puede evitarse recogiendo correctamente la tubería.

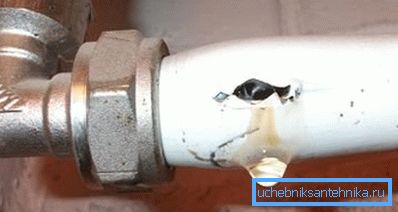

Tratar de ahorrar puede ser costoso

Cuando se resuelva la pregunta, qué tuberías deben usarse para instalar la calefacción, debe prestar atención al etiquetado. Por lo tanto, marcar ПН10 significa que la tubería resistirá una presión de hasta 10 atmósferas (grosor de pared de hasta 8 mm), pero solo se puede utilizar para el suministro de agua fría.

Otras marcas, por ejemplo, ПН16, ПН20 pueden soportar temperaturas del agua de hasta 80-85? С. Sin embargo, no pueden considerarse la opción óptima para el sistema de calefacción. En caso de fugas, la reparación de la tubería de calefacción sin soldadura será difícil de realizar.

La razón principal de esto es la expansión excesiva del material durante el calentamiento. Después del inicio de la circulación del refrigerante, la tubería simplemente se deforma. Es por eso que para los sistemas de calefacción se usa una tubería, reforzada con papel de aluminio o fibra de vidrio.

Tubo de PP reforzado

La principal diferencia de este tipo de tubería consiste en la construcción del muro, que consta de 5 capas. El resto de las características son similares: la presión permisible alcanza los 25 atmósferas y la temperatura del refrigerante, hasta 90 ° C.

Características de la instalación del sistema de calefacción.

En realidad, la instalación del calentamiento de los tubos de polipropileno con sus propias manos es que, de acuerdo con el esquema, los radiadores se montan y la tubería se coloca. Al mismo tiempo, no es necesario que se olvide del tanque de expansión y la bomba.

En general, el manual de instalación es el siguiente:

  • el tubo de suministro se retira de la caldera y se lleva al tanque de expansión;

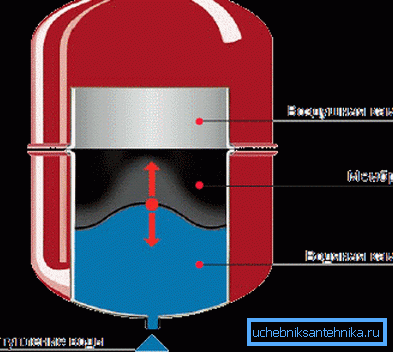

Diagrama de operación del tanque de expansión.
  • luego desde el tanque la tubería va a los radiadores;
  • la bomba puede ubicarse tanto en la entrada como en la salida de la caldera;
  • después de la instalación de la alimentación, el tubo de descarga se monta (paralelo a la alimentación);

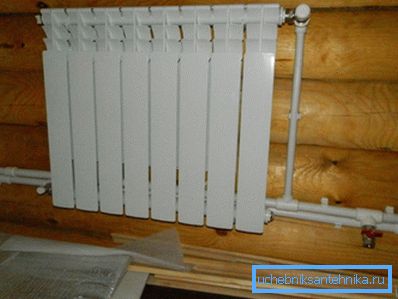

En la foto, ambos tubos son paralelos entre sí.
  • Para cerrar el contorno, la tubería de descarga se introduce en la caldera.

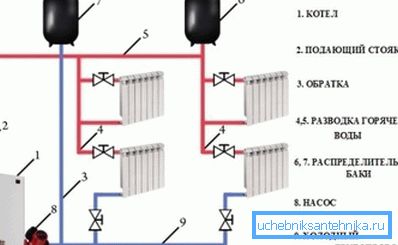

Esquema simplificado del sistema de calefacción.

Sobre el coste del sistema de calefacción.

Puedes ir de dos maneras:

  • sin tener en cuenta los costos, ordenar en una empresa especializada la ejecución de todas las obras llave en mano;
  • hazlo tú mismo, pagando solo por el material.

La ventaja del primer enfoque es la calidad y la velocidad del trabajo. Además, las empresas de renombre también proporcionan servicio de garantía gratuito para el sistema. Sin embargo, el alto costo del trabajo puede asustar a muchos. La tabla muestra el costo aproximado de ciertos tipos de trabajo:

Nombre del trabajo Unidad medido Costo frotar
Instalacion de radiadores 1 pc 2500
Diseño de tubería de PP 1 punto (gvs / svs) min 1800
Sustitución del elevador en el suelo. 1 3500

Los precios difícilmente pueden llamarse democráticos. Si realiza el trabajo usted mismo, entonces el costo aproximado de los consumibles será la respuesta a la pregunta de cuánto cuesta instalar la calefacción de las tuberías de polipropileno.

Resumiendo

Habiendo examinado en etapas la instalación del sistema de calefacción, resulta obvio que esta no es una tarea tan difícil. En poco tiempo 1-2 adultos pueden hacer frente a ella. La recompensa será no solo la satisfacción del trabajo realizado, sino también un considerable ahorro financiero.

El video en este artículo muestra un ejemplo de un sistema de calefacción de dos tuberías.
