La instalación por sí mismo de sistemas de calefacción no es una tarea fácil, que requerirá que usted tenga ciertos conocimientos y habilidades. Consideraremos las principales etapas de trabajo que asume la tecnología de instalación del sistema de calefacción para que usted pueda hacer frente a esta tarea usted mismo.

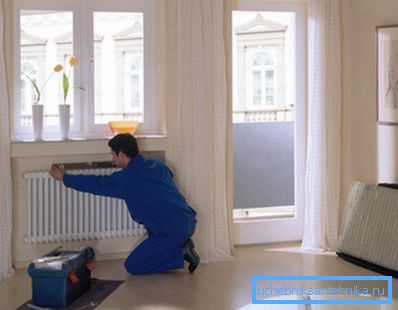

La instalación de sistemas de calefacción requiere conocimientos y habilidades.

Etapa preparatoria

Diseño y compra de materiales.

La instalación del sistema de calefacción con sus propias manos comienza con el diseño.

Como cualquier trabajo técnico, la construcción del sistema de calefacción requiere un diseño obligatorio. Para calcular y seleccionar correctamente todos los elementos del esquema, necesitará cierta calificación y conocimiento de la técnica, por lo que es mejor confiar este trabajo a un profesional.

El trabajo de diseño es mejor confiar a un ingeniero calificado.

De una forma u otra, como resultado debe tener un proyecto que contendrá:

  • Cálculos de equipos eléctricos y dispositivos de calefacción;
  • Esquemas y dibujos, incluidos diagramas axonométricos y esquemáticos de calefacción, ubicación de comunicaciones y carreteras, tamaños, diámetros, etc .;
  • Especificaciones para todos los componentes y piezas, acoplamientos, accesorios, tuberías, radiadores, grifos y válvulas;
  • Justificación de la elección del tipo de radiadores, calderas, bombas y otros equipos;
  • Nota explicativa sobre todo tipo de trabajos;
  • Estimar con el número y tipo de piezas y materiales necesarios.

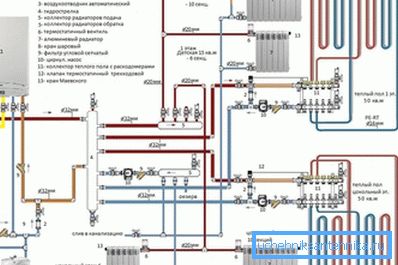

La documentación de diseño debe cumplir con el SNiP para la instalación del sistema de calefacción 3.05.01-85.

Presta atencion Como resultado, tenemos que tener claro exactamente dónde se ubicarán los radiadores, dónde habrá orificios para que las tuberías pasen a través de las paredes, donde se instalarán la caldera y el tanque de expansión, la bomba de circulación y otros elementos del sistema.

Sobre la base de la especificación, se realiza una estimación para la compra de materiales y equipos. Luego, debe elegir al vendedor más responsable y entregar todo lo que necesita al objeto. Al comprar, debe estudiar cuidadosamente el etiquetado y los certificados de conformidad de todos los productos para no comprar una falsificación o un matrimonio.

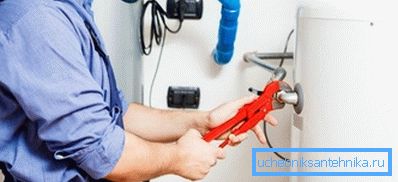

Para el trabajo de instalación necesitará una herramienta especial.

También deberá preparar por adelantado las herramientas necesarias: un juego para soldar y cortar tubos de polipropileno, llaves de tubo y llaves, un perforador, nivelar, remolcar y pegar para conexiones roscadas, una bomba para prensar el sistema, un lápiz y otros accesorios.

  Presta atencion Si el reemplazo es necesario, entonces en la etapa preparatoria, el sistema de calefacción, que se instaló anteriormente, se desmonta.

Marcado y montajes de montaje.

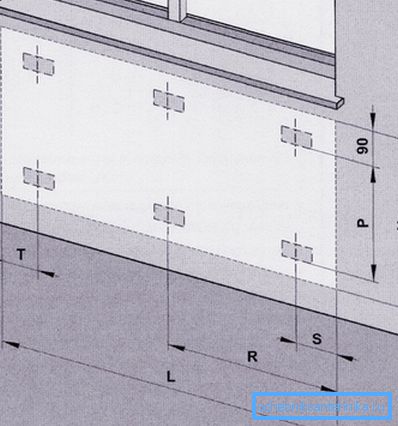

El marcado adecuado facilita el trabajo.

Basado en el esquema que tenemos, es necesario hacer un marcado. En primer lugar, es necesario encontrar los lugares donde las tuberías atraviesan la pared y marcarlas con un lápiz. Además de estas marcas trazamos líneas verticales y horizontales, a lo largo de las cuales las carreteras se ejecutarán de acuerdo con el dibujo:

Marque la línea de paso de la tubería.

Luego tomamos los clips de montaje y fijamos a lo largo de líneas marcadas con un paso de aproximadamente 50 cm. La fijación se puede hacer con clavijas, si las paredes son de ladrillo o concreto, y también con tornillos autorroscantes, si las paredes son de madera.

La foto muestra un clip con una pipa.

Después de esto marca el lugar de acoplamiento de los radiadores. Deben instalarse debajo de las ventanas a una distancia de 10 cm del umbral de la ventana y de 10 a 15 cm del piso. Es deseable que el dispositivo estuviera en el centro de la ventana.

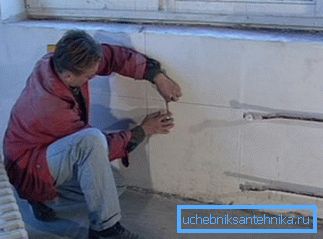

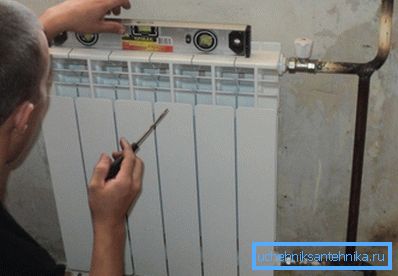

Nos aseguramos de que la batería sea estrictamente horizontal.

Finalmente, al marcar determinamos el lugar de fijación de los soportes para la instalación de los convectores y hacemos su instalación utilizando clavijas. Para las paredes del marco y las paredes de placas de yeso, debe utilizar un hardware de montaje especial.

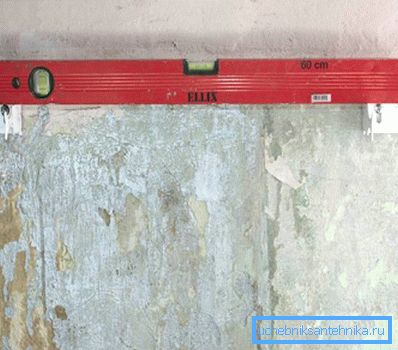

Instale los soportes para la batería.

  Presta atencion La instalación del sistema de calefacción requiere la ubicación exacta de todos los accesorios y el ajuste exacto del dibujo. También es importante respetar el nivel horizontal y vertical.

Agujeros de pasaje

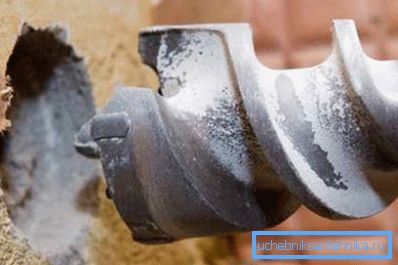

Los muros de concreto se perforan mejor con un taladro especial o una herramienta de diamante.

Para el paso de orificios en muros de hormigón mediante taladros potentes con taladros especiales para hormigón. Las coronas y taladros de diamante más preferidos con puntas pobeditovymi. Los agujeros deben ser lo más uniformes y perpendiculares al plano de la pared como sea posible.

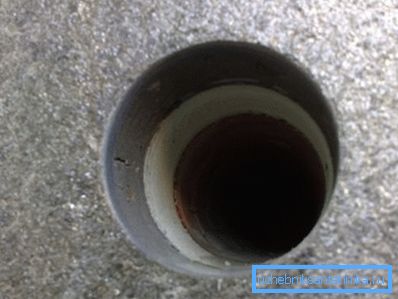

La perforación diamantina da los agujeros más uniformes.

Si las paredes son de madera, entonces puede usar un taladro regular con taladros para madera. Tales ejercicios son más efectivos:

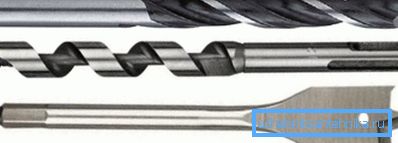

Herramienta para taladrar madera.

La superposición más difícil de cortar. Para hacer esto, puedes usar un poderoso golpe en el modo de percusión o una corona con un borde de diamante, y la corona es mucho mejor:

Instalación para perforaciones diamantinas de hormigón.

Presta atencion El precio de una buena herramienta es muy alto, por lo tanto, es mejor alquilarlo. Esto se puede hacer en cualquier supermercado grande.

Instalación de radiadores.

Los radiadores deben instalarse de manera responsable.

Ya hemos realizado el marcado y la instalación de soportes para colocar las baterías. Ahora procedemos a su montaje e instalación.

Lo primero que necesita es desatornillar futorki (tapones) y preparar las válvulas del radiador. Es mejor usar grifos de polipropileno, que a menudo vienen incluidos con el radiador.

Válvula radiador de polipropileno.

La conexión roscada debe lubricarse con pasta Unipak y envolverse con remolque. Algunos fontaneros usan cinta FUM, pero el arrastre con pasta es más confiable. Aplique una capa abundante al hilo y, en su curso, enrollamos las fibras del lino.

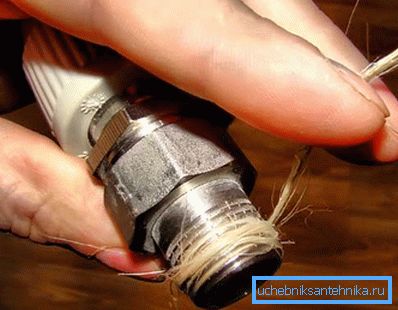

Lubricamos la rosca con pasta de alta temperatura Unipak y enrollamos el cable.

Luego colocamos la tuerca abocinada de la llave del radiador y la enrollamos primero con nuestras manos, luego contra el tope con una llave ajustable. Ponemos otro grifo, luego la válvula de Mayevsky, y cerramos el último agujero con un tapón.

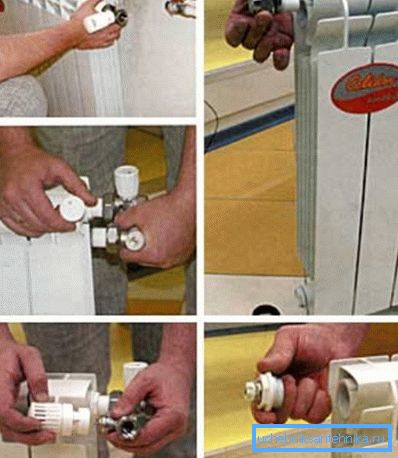

Atornille los grifos, la válvula Mayevsky y el tapón.

Presta atencion Es necesario coordinar la posición de las grúas con el diagrama de conexión del dispositivo: puede ser inferior, lateral o diagonal.

Si tenemos el sistema de una tubería de Leningrado, llevamos a cabo la derivación de enlace. Para hacer esto, suelde los segmentos de la tubería y conéctelos con una tubería más delgada:

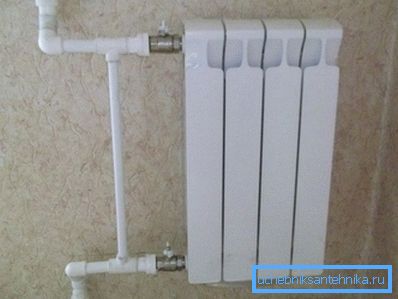

La unión del radiador con un sistema de un solo tubo.

Primero montamos los adaptadores al polipropileno (si es necesario), luego colocamos la te de transición de D20 a D16 en un lado, luego el niple y luego la te en el lado opuesto. El arnés está listo.

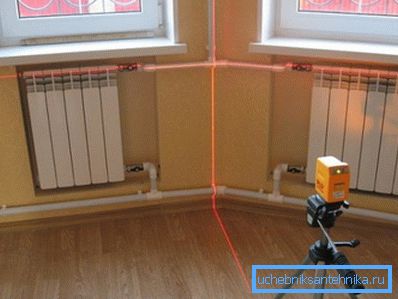

Controlamos la precisión del nivel de trabajo.

Finalmente, instale el dispositivo en los soportes y repárelo. Comprobamos la planitud del nivel de instalación de la instalación.

Soldadura de tubería

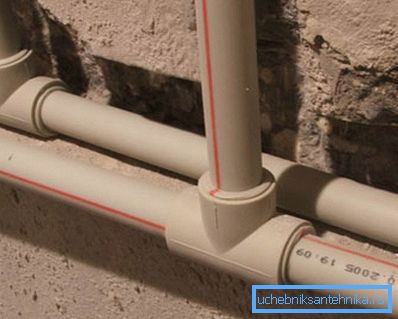

Aprendemos a recoger la tubería de polipropileno.

Las instrucciones sobre cómo instalar correctamente el sistema de calefacción de polipropileno, son bastante simples. Pero necesitaremos un conjunto de herramientas para soldar tubos de plástico, que también se pueden alquilar en la ciudad de Miass.

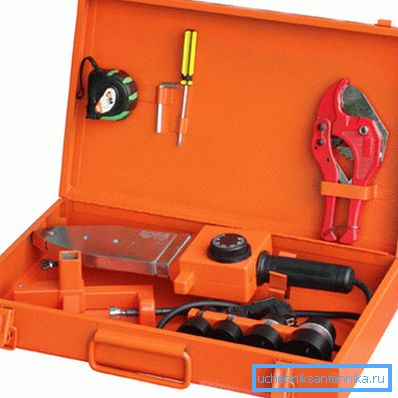

El kit incluye un soldador, cortador de tuberías, boquillas de teflón y un fascoke.

Así que vamos a empezar:

  1. Realizamos el corte de tubos según el dibujo con un cortador de tubos;

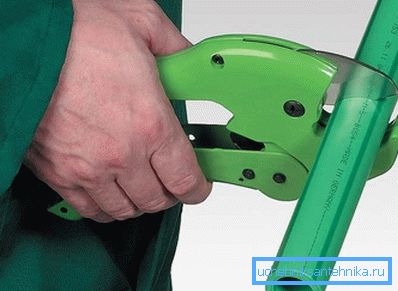

Realizamos el corte.
  1. En los extremos del tubo, es necesario achaflanar con una pendiente de 15 grados a una profundidad de 2 - 3 mm. Es mejor hacer esto con un selector de cara;

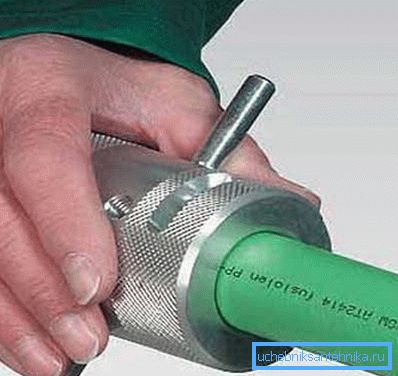

Limpiamos y achaflanamos.
  1. Instale el soldador en el soporte y ajuste la temperatura a 260 grados. Luego colocamos la conexión en el mandril e insertamos el extremo del tubo en el manguito. Presionamos en ambos lados hasta que las partes descansen en los lados;

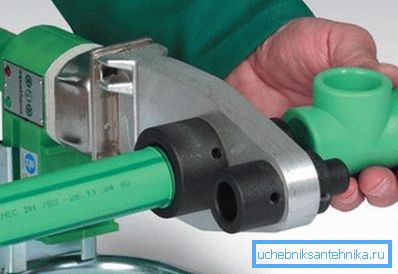

Colocamos detalles sobre las boquillas de teflón de un soldador.
  1. El calentamiento dura aproximadamente cinco segundos, las instrucciones para el soldador deben ser un esquema de calentamiento según el diámetro.. Después del calentamiento, retiramos las piezas y las conectamos hasta que el tubo entre completamente en el manguito;

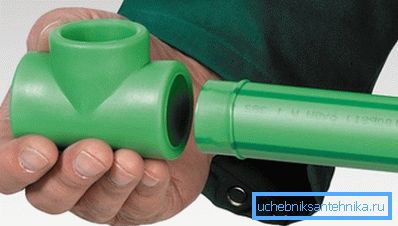

Conectamos los detalles.
  1. Mantenga las partes inmóviles, no gire. Es suficiente resistirlos durante unos 30 segundos para completar el ajuste;

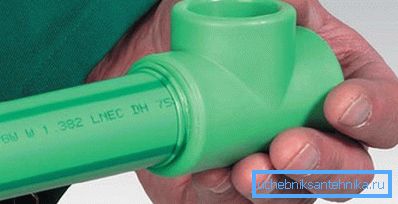

Estamos a la espera de que el material se endurezca.
  1. Recolectamos áreas separadas en la mesa, luego las conectamos por peso en los lugares de la entrada a la pared y en los radiadores.

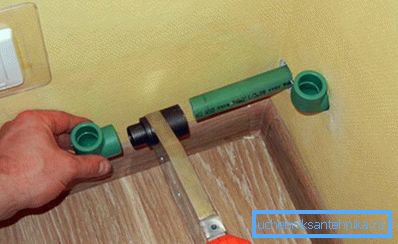

Realizar soldadura en peso.

Presta atencion Es mejor practicar primero en los desechos para obtener algo de destreza y confianza en las acciones, ya que las juntas no son separables.

Al final de la tubería están conectados a la caldera, se instala una bomba de circulación en la tubería de retorno. Luego el sistema se presuriza con una bomba especial. Puede encontrar más información sobre esto en los artículos de nuestro sitio web.

Conclusión

Si el contrato para la instalación del sistema de calefacción le parece demasiado costoso, puede encargarse de esta tarea fácilmente. Esto te ayudará nuestra guía y video.
