Instalación de radiadores. tipos de cableado. marcado e

La instalación independiente de radiadores de calefacción es un proceso muy laborioso, pero no muy complicado. Lo principal aquí es seguir ciertas reglas y hacer todo con cuidado.

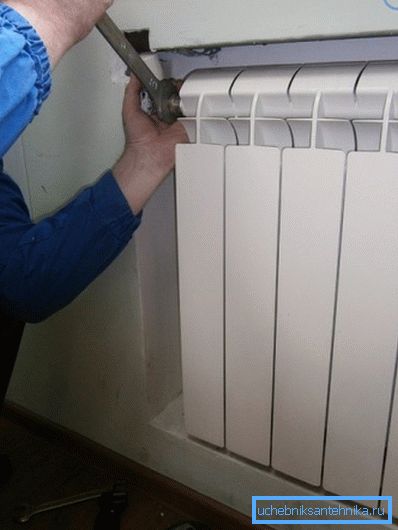

Instalación independiente de baterías.

Tipos de cableado

Para que el radiador se instale correctamente, es necesario saber qué tipo de diseño de tubería de calefacción se ha utilizado. La tabla inferior describe estos tipos.

Tipo de conexión Características especiales
Lateral unilateral El tubo de suministro está conectado al tubo de derivación superior de la batería, el "tubo de retorno", al analógico inferior. Tal conexión contribuye a la máxima disipación de calor.
Abajo Este tipo de cableado se usa cuando los tubos de calefacción están ocultos debajo del zócalo o el piso. Las conexiones de suministro y descarga se colocan debajo, se dirigen verticalmente al piso.
Diagonal Dicha conexión es óptima si la batería consta de 12 secciones o más. Con él, el tubo de suministro se conecta al tubo de ramal superior en un lado del radiador, y el tubo de descarga se conecta al tubo de ramal inferior en el lado inverso.
Secuencial Se utiliza con un circuito de calefacción cerrado, es decir, El refrigerante circula bajo presión dentro de la red. En los dispositivos, para purgar el exceso de aire, se ponen los grifos de Mayevsky. Una desventaja importante de tal diseño es que una avería o reparación de la batería implica un apagado completo del sistema de calefacción.
Paralelo Aquí se utiliza el cableado, en el que se suministra agua caliente a través de la tubería de calor integrada en la red de calefacción. La retirada es la misma. Las válvulas de entrada y salida ofrecen la capacidad de reparar las baterías sin apagar toda la red. Menos: los dispositivos no se calientan lo suficiente si la presión de trabajo es baja.

Lo que habrá que considerar

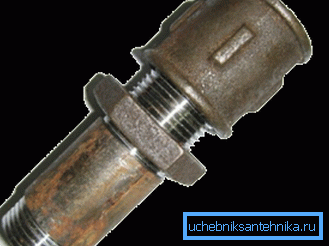

El sgon sanitario permite prescindir de la soldadura de gas.
  1. Al autoensamblar las baterías, elija un tipo de radiador de válvulas. La instalación de válvulas en radiadores tipo bola con un "americano" es bastante complicada y requiere buenas habilidades.
  2. Para conectar las baterías a la red, necesitará tuberías que tengan una rosca que coincida con las dimensiones de las tuberías.
  3. Las mangas se envuelven alrededor de las mangas. Luego se trenzan y se insertan en los radiadores.
  4. Antes de comprar electrodomésticos, asegúrese de que el kit de fijación para la instalación de los radiadores corresponda con el material utilizado para hacer las paredes.

Presta atencion Para que el aire pueda ser expulsado de las baterías, deben ponerles grifos a Mayevsky. Algunos modelos de dispositivos ya están equipados con ellos en la fábrica.

Reglas importantes

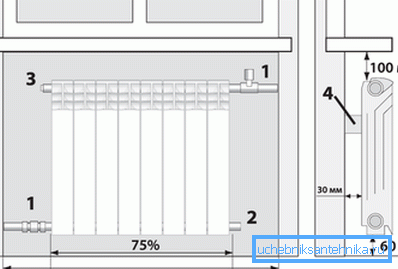

Las distancias que deben mantenerse.
  1. Las secciones de tubería adecuadas para radiadores deben colocarse con una ligera pendiente en la dirección del flujo de refrigerante. Si se colocan exactamente en posición horizontal, el aire se acumulará en los dispositivos, lo que reducirá la transferencia de calor. 1 metro de tuberías debe estar inclinado en la dirección del flujo de agua, al menos en 5 mm.
  2. La instalación de un radiador de calefacción con sus propias manos debe hacerse de modo que su eje central coincida con el eje central de la abertura de la ventana. Desviación admisible de hasta 20 mm.
  3. Desde el nivel del suelo hasta la parte inferior del radiador debe ser de al menos 60 mm.
  4. Desde la parte inferior del alféizar de la ventana hasta la parte superior del dispositivo, la distancia debe ser de 50 a 100 mm.
  5. Las reglas para instalar radiadores dicen que el espacio entre la pared y la batería debe ser de 30 a 50 mm.
  6. Al instalar dispositivos de calefacción, un requisito previo es el estricto cumplimiento de las verticales y horizontales.
  7. Siguiendo las consideraciones de tecnología y estética, las baterías ubicadas en la misma habitación deben colocarse al mismo nivel.

Proceso de instalación

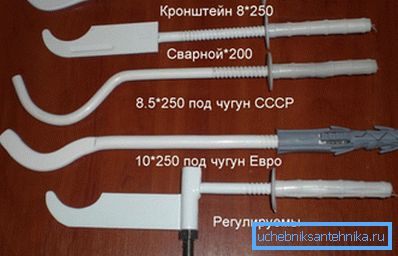

En la foto una variedad de soportes.

La instalación de radiadores de calefacción implica un cálculo preliminar del número de sus secciones en cada uno de los locales de la vivienda. La información sobre dichos cálculos se puede encontrar en nuestro sitio web.

Soportes de marcado y montaje.

La especificación de la instalación de radiadores de calefacción establece que por cada 5-7 secciones de la batería debe haber un soporte en la parte superior y un sujetador en la parte inferior.

  1. Teniendo en cuenta esta regla, debe marcar los puntos de montaje de los soportes.
  2. Entonces necesitas perforar agujeros.
  3. Las clavijas se insertan en ellas, en las que se atornillan a su vez los soportes.
  4. Con la marca adecuada, el dispositivo se apoyará firmemente en los soportes montados y se apoyará firmemente en ellos.

La posterior instalación de radiadores de calefacción con sus propias manos se encuentra en la conexión de los dispositivos a las tuberías.

Herramientas y consumibles

Necesitarás un tipo de llave dinamométrica con dimensiones. Permite observar estrictamente el momento de par. Se sabe que las tuberías del portador de calor circulan bajo presión.

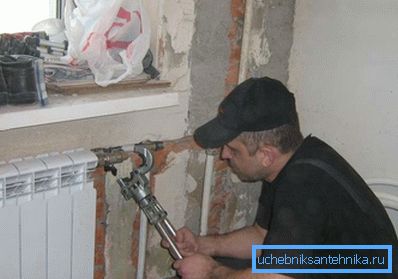

Es mejor apretar las conexiones con una llave dinamométrica.

Presta atencion Si las juntas están apretadas, esto resultará en una fuga. Un apriete excesivo puede desgarrar los hilos de los elementos de conexión. Para evitar que esto suceda, los modelos modernos de radiadores se completan con un pasaporte. La instrucción en él indica, entre otras cosas, las magnitudes de los momentos de torsión.

También necesitará una cinta selladora de sellado y plomería, cuyo precio es pequeño.

Instalacion de instrumentos

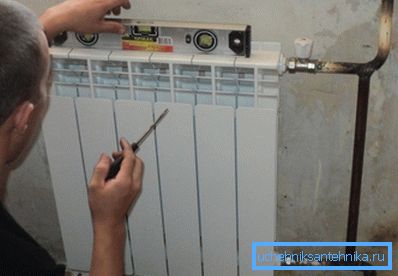

Colgando el dispositivo, deberás comprobar su nivel.
  1. Si las baterías se ponen en el proceso de reparación, antes de instalarlas, debe apagar el circuito de calefacción y drenar el refrigerante..
  2. En primer lugar, el dispositivo se cuelga en los soportes.. Además, con la ayuda de un nivel, se verifica la corrección de su posición horizontal y vertical.
  3. A continuación, a partir del dispositivo colillas torcidas..
  4. Si el sistema de calefacción es de una sola tubería, se debe conectar una válvula equipada con una derivación entre la batería y la tubería.. En el caso de un circuito de dos tuberías, solo se utiliza la limpieza con una válvula atornillada para la conexión.
  5. La instalación de radiadores biométricos para calefacción continúa por su interfaz con la ayuda de sgones roscados con tuberías.. Para la estanqueidad de las uniones se utiliza sello.

Presta atencion Cabe señalar una cosa. La instalación de radiadores de acero, así como los análogos bimetálicos y de aluminio es diferente en que, hasta el final de su instalación, no debe quitar el embalaje protector.

Características de la instalación de la batería de hierro fundido.

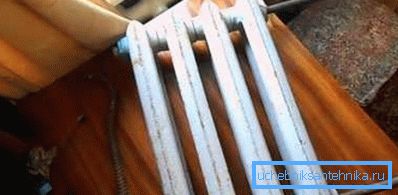

Entiende el radiador con dos llaves.

Esos radiadores difícilmente pueden llamarse elegantes. Sin embargo, el hierro fundido retiene muy bien el calor y lo irradia gradualmente hacia la habitación.

Antes de la instalación, el radiador se debe desatornillar y reajustar los niples y luego volver a montarlos.

  1. Es mejor desarmar el dispositivo en una mesa de trabajo de metal. Es necesario actuar con dos llaves de radiador que se insertan en los orificios de los niples superior e inferior.
  2. Para crear una palanca (para aumentar la fuerza aplicada) y para una fijación confiable, se inserta una barra de metal o una palanca en la oreja de la herramienta, que sujeta la tuerca inferior.

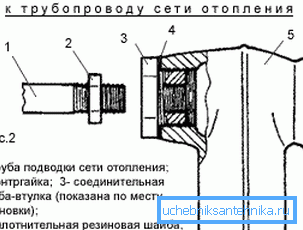

Diagrama de cableado del radiador.
  1. Para detener el desequilibrio, ambas conexiones deben desconectarse a la vez.
  2. Antes de trabajar, averigüe la dirección del hilo, puede ser a la izquierda y la derecha. Para entender esto, debes poner el dispositivo frente a ti boca arriba. Luego, el hilo izquierdo estará a la izquierda y el derecho a la derecha.
  3. Destornille las tuercas, retire la sección. Haz lo mismo con todos los elementos del radiador.
  4. Luego, en orden inverso, móntelos en una sola batería, con un número de secciones precalculado para calentar una habitación en particular.
  5. Después de la instalación, el dispositivo se presuriza, si ocurre una fuga, el niple se ajusta en el área problemática.

Presta atencion Los soportes en las paredes de madera no pueden contener una masa de baterías de hierro fundido. Sobre esta base, los dispositivos deben estar equipados con soportes de piso.

Conclusión

Instalación de radiadores de calefacción de soldadura con gas: el funcionamiento es bastante complicado y costoso. Para la instalación de dispositivos es mejor usar sgony. El video en este artículo ilustrará el proceso.
