Instalación de radiadores: propósito y dispositivo, tipos y

01-05-2018
Calefacción

La instalación de los radiadores del nuevo modelo aumenta significativamente la eficiencia energética del calentamiento y la temperatura en la casa. Los materiales con alta conductividad térmica y una forma bien pensada del cuerpo aumentan la transferencia de calor y la convección del dispositivo. Le diremos cómo instalar un radiador en su hogar.

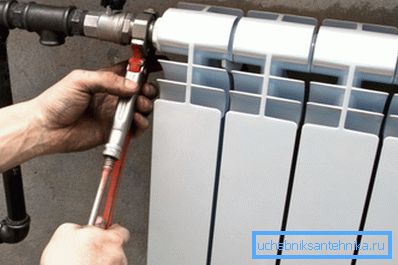

Instalación de un radiador de aluminio con un grifo de agua.

Instalación de un radiador de calefacción.

Objeto y dispositivo

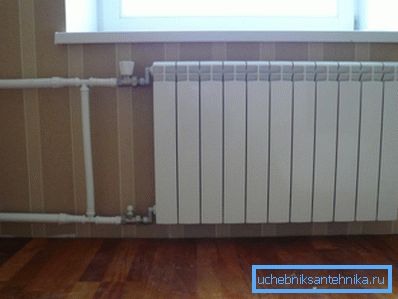

La foto muestra un convector de aluminio típico.

Para empezar, consideremos el propio radiador de calefacción.

Este es un dispositivo que debe realizar las siguientes funciones:

  • generar, convertir o recibir energía térmica;
  • calienta tu propio estuche o pantalla para la transferencia de calor;
  • Distribuir energía térmica al espacio circundante.

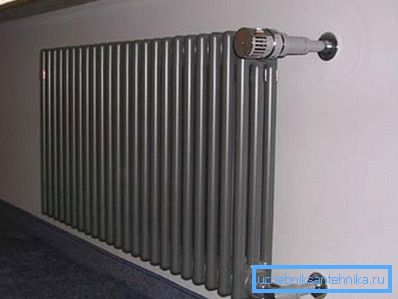

Instalar un radiador de acero es una buena solución.

En la vida moderna use dos tipos de calentadores: líquido y eléctrico. Las primeras están conectadas a un sistema de suministro de refrigerante centralizado o autónomo, las segundas convierten la energía eléctrica en calor.

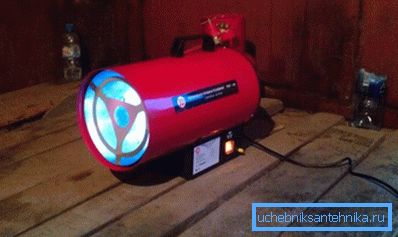

También use calentadores de gas y gasolina, pero más a menudo se usan en la construcción y producción. No consideramos estufas de leña.

Los convectores líquidos son un sistema de canales a través de los cuales el refrigerante circula y emite energía al cuerpo del producto. Estas pueden ser baterías, registros, paneles o convectores.

Los modelos eléctricos vienen en muchas formas diferentes, a menudo imitan dispositivos de agua, pero no menos frecuentes tienen un diseño original. También hay diferencias en el diseño básico de estos dispositivos. La instalación de dispositivos eléctricos, por regla general, no causa dificultades y, por lo tanto, nos centraremos en la instalación de modelos líquidos.

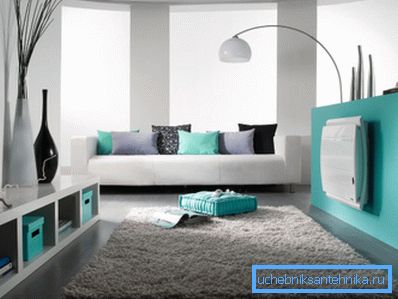

La calefacción eléctrica es conveniente, pero cara.

Presta atencion Por lo general, la instalación de una batería eléctrica por cuenta propia no causa problemas, por lo que nos centraremos en los radiadores de agua.

Variedades y materiales.

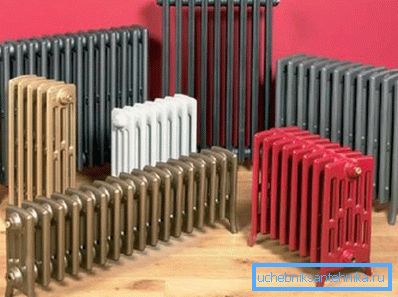

La elección de un radiador no está configurando un voladizo del radiador.

Por lo tanto, ya hemos descubierto que hay baterías:

  • liquido
  • eléctrica
  • gas o gasolina
  • Madera (esto es de otra "ópera", pero aún así).

Además, pueden diferir en diseño.

Hay tales variedades:

  1. Tubular. Un sistema de dos o tres (a veces más) tuberías horizontales está conectado por colectores laterales en un solo recipiente a través del cual circula el refrigerante. Se les llama registros.
  2. Seccional. El sistema de canales verticales está conectado a las cabeceras superior e inferior en un solo recipiente, que se llena con refrigerante. El cuerpo está diseñado para emitir la máxima cantidad de calor.
  3. Panel. Los paneles de acero son lados planos soldados, que tienen perfiles en forma de canales. El fluido fluye a través de estos canales y calienta el panel.

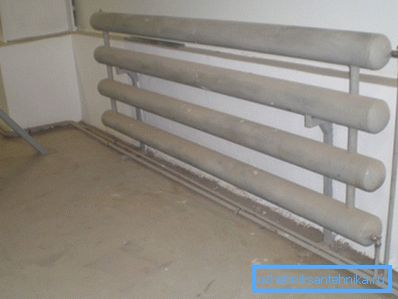

Registro tubular de calefacción.

En cuanto a su eficiencia, las baterías de secciones y modelos tubulares con aletas de placa resultaron ser las más eficientes. Además, estos últimos se distinguen no solo por el aumento de la eficiencia y la convección activa, sino también por una respuesta aceptable al ajuste automático utilizando una cabeza termostática. La baja capacidad y el bajo peso de la caja hacen de estos radiadores los líderes del mercado.

Sin embargo, no solo las características del dispositivo y el modelo del caso juegan un papel en la eficiencia del dispositivo. El material del que se compone también es importante.

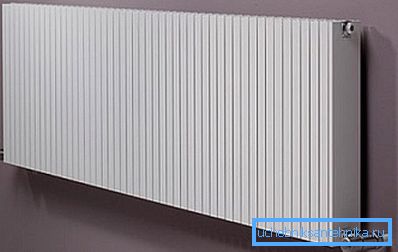

Tipo de panel convector.

Consideremos los principales:

Material Cualidades y características
Hierro fundido Durabilidad, fiabilidad, conductividad térmica relativamente baja, fragilidad, poca capacidad de mantenimiento, gran masa
Acero Durabilidad, miedo a la corrosión, conductividad térmica relativamente baja, gran masa, miedo al golpe de ariete
Aluminio Alta conductividad térmica y transferencia de calor, el miedo a la acidez, altos requisitos para el refrigerante, buena respuesta al ajuste, alta eficiencia
El cobre La más alta conductividad térmica, resistencia, sin miedo a la corrosión, buena respuesta al ajuste, alta eficiencia, alto precio
Bimetal El núcleo de cobre o acero en la carcasa de aluminio es posible. Alta resistencia, buena disipación de calor y eficiencia, buena respuesta al ajuste, el costo promedio. Opción de compromiso para quienes saben contar el dinero.

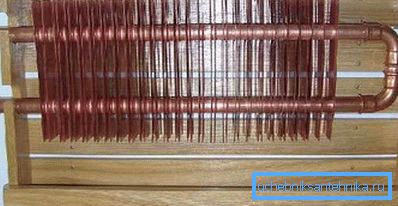

El cobre es efectivo, pero caro.

Presta atencion Para la instalación en casas con suministro de refrigerante centralizado, se recomienda colocar hierro fundido o bimetal, y el aluminio encajará perfectamente en el sistema autónomo.

Trabajo de montaje

Vinculante

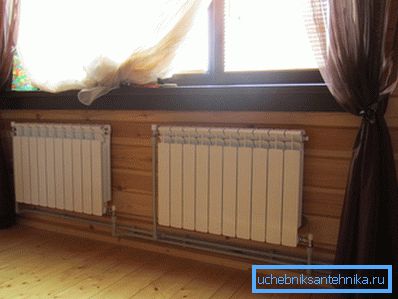

Para saber cómo instalar un radiador, entienda los tipos de flejes.

El flejado es el procedimiento para conectar las tuberías de suministro y selección del refrigerante. De este orden depende ligeramente de la eficiencia del sistema de calefacción.

Hay cuatro tipos:

  • lateral
  • diagonal
  • más bajo
  • punteado

La conexión lateral o diagonal más practicada. La diagonal se considera la más correcta, pero con un pequeño número de secciones, el lado no se queda atrás.

Esquemas de tuberías del convector.

La conexión inferior es menos racional desde un punto de vista técnico, sin embargo, está bastante justificada al colocar los tubos de calefacción dentro o dentro del zócalo.

También se debe recordar que con un sistema de suministro de una sola tubería, se debe usar una derivación, y en el caso del ajuste termostático es absolutamente necesario.

En un sistema de una tubería, se necesita una derivación durante el ajuste.

Presta atencion El flujo de refrigerante siempre debe hacerse desde la parte superior, y la selección, desde la parte inferior, si no se proporciona ningún otro esquema.

Instalacion

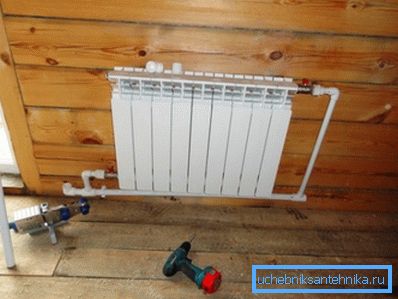

Procedemos a la práctica.

Para empezar, cerraremos el agua del sistema, desenroscaremos los tapones y drenaremos el refrigerante del dispositivo. Recojamos secciones de la nueva batería. Entonces la instrucción implica desmantelar el viejo convector.

Las tuberías de suministro de líquido se pueden recortar con un molinillo para que sea conveniente instalar un nuevo dispositivo. Los sujetadores viejos también deben ser removidos.

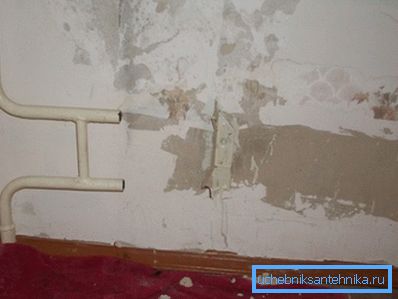

Desmontar el dispositivo antiguo.

Colgamos el nuevo dispositivo con la ayuda de los soportes, que se incluyen en el kit de montaje. Los soportes se fijan generalmente en la pared con tacos. Seguimos la posición horizontal con un nivel.

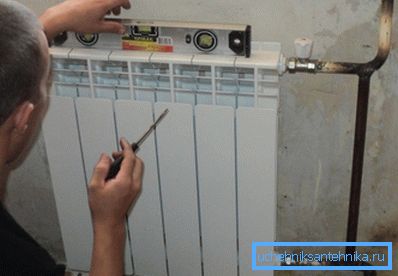

Seguimos el nivel.

Gire la válvula de control termostático en el tubo de suministro y el vástago de retorno en el orificio de la batería. En el orificio opuesto del calentador torcemos la grúa de Mayevsky.

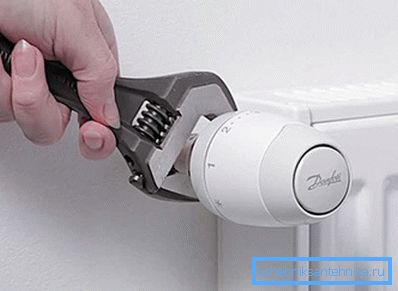

Monte el termostato en la tubería de suministro.

Atornille el vástago en el orificio inferior de la batería, que conectamos a la válvula de bola del tubo de retorno. El ajuste en este segmento del sistema no es útil.

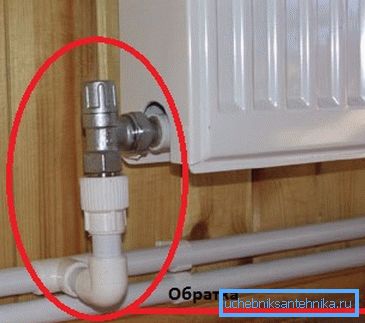

Conecte la línea de retorno.

El orificio restante se cierra herméticamente con un tapón especial, que se suministra en el kit del producto. Al final del trabajo comprobamos nuevamente la posición horizontal.

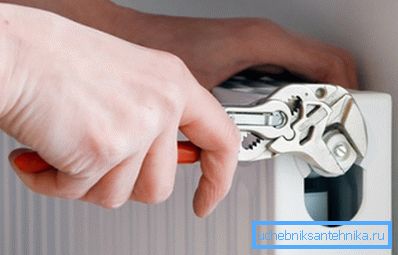

Gire la tapa.

Presta atencion Las conexiones roscadas están selladas con cinta, fibra de yute o cinta FUM con un sellador especial para altas temperaturas.

Conclusión

La instalación de radiadores es una tarea crucial, y la comodidad de su hogar dependerá de la corrección de la solución. Mira el video en este artículo y aprende nuevos matices sobre el tema.
