Instalación de radiadores en un apartamento: cómo montar

El sistema de calefacción es una de las redes de ingeniería más importantes de cualquier hogar. La correcta instalación de los radiadores y tuberías depende de la temperatura de la habitación y de la eficiencia del refrigerante. Si durante la reparación decide ahorrar dinero e instalar los radiadores en el apartamento con sus propias manos, se le proporcionará ayuda con instrucciones detalladas que puede encontrar a continuación.

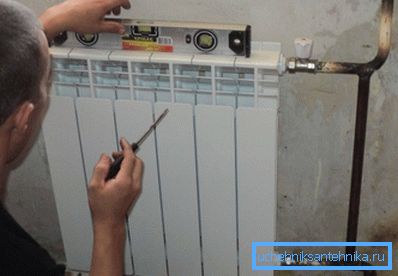

La instalación de la batería es un procedimiento responsable.

Preparacion

Antes de elegir, comprar e instalar radiadores para un apartamento, debe prepararse bien.

En primer lugar, debe averiguar qué tipo de esquema de calefacción se implementa en su hogar.

Los ingenieros modernos conocen dos variedades principales:

  • Sistema de calefacción de una tubería en el hogar: típico de la mayoría de los apartamentos urbanos del edificio antiguo, conectado al sistema de suministro de refrigerante centralizado (aunque hay excepciones);

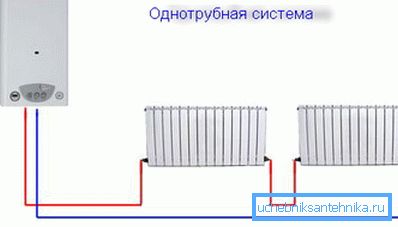

Circuito de calefacción de un solo tubo
  • Dos tuberías: más comunes en los hogares modernos, equipadas con calderas individuales.

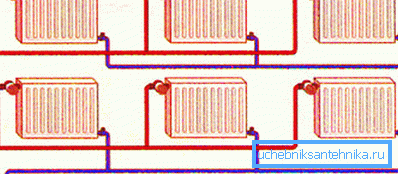

Esquema de conexión de radiadores a dos tubos.

Presta atencion Dependiendo de la cantidad de tuberías de suministro y la necesidad de comprar accesorios: accesorios, filtros para tuberías, válvulas, etc. Por lo tanto, si ha identificado incorrectamente el sistema, es posible que no haya suficientes detalles o que queden muchos más.

Herramientas

Para instalar radiadores se realizó mejor, necesita usar las siguientes herramientas:

  • llaves dinamométricas, con las que puede dosificar con precisión la fuerza al apretar los accionamientos;

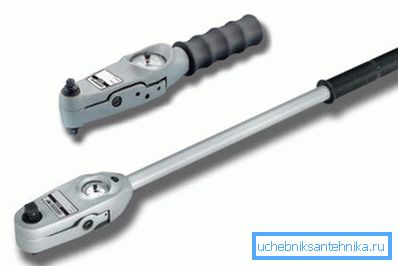

En la foto - llaves dinamométricas
  • Materiales de sellado que evitarán fugas en las uniones de tuberías con baterías.

Accesorios necesarios

Consideremos con más detalle qué otros detalles, además de los radiadores, pueden ser necesarios:

  1. Bypass. Requerido con un sistema de conexión de tubería. Es una tubería que conecta las secciones entrantes y salientes de la tubería, sin pasar por la batería. Le permite organizar un flujo más uniforme de refrigerante y también permite reemplazar o reparar un radiador dañado sin detener el funcionamiento de toda la red de calefacción.
  2. Accesorios. Estos incluyen adaptadores, tees, acoplamientos, ángulos, etc. Su número y variedades se determinan según la configuración de las tuberías en el apartamento y el esquema utilizado de su instalación.

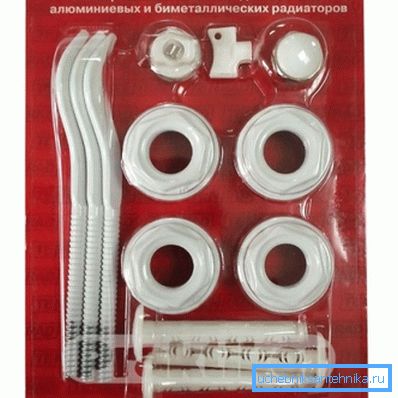

    Los accesorios para baterías se pueden vender en el kit.

  3. Valvulas. Si no tiene suficiente experiencia en la instalación de redes de calefacción, es recomendable comprar grifos estándar utilizados para unir tuberías con radiadores. Los sistemas modernos con válvulas automáticas o de bola son más difíciles de instalar y requieren un cierto conocimiento y experiencia del instalador. Al realizar una compra, asegúrese de verificar que los parámetros de rosca y el tamaño de las válvulas, tuberías y radiadores coincidan.
  4. Soportes de montaje. Su diseño depende de sus preferencias, sin embargo, también es necesario tener en cuenta el diseño de la batería. Por ejemplo, para los productos de hierro fundido, se necesitan ganchos más duraderos que para el aluminio.

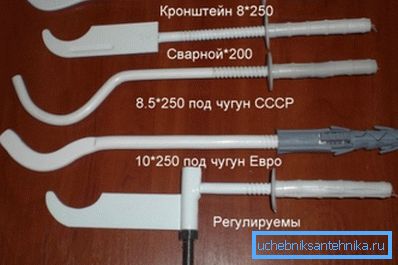

Variedades de soportes para la instalación de baterías.

Sugerencia Al elegir las clavijas y los pernos de anclaje, debe recordar que tendrán que soportar no solo el peso del radiador en sí, sino también la masa de agua que fluye a través de ellos. Cuidar un margen significativo de seguridad.

  1. Válvula de aire (La grulla de Mayevsky). Este elemento necesario se instala en la parte superior del radiador y se usa para eliminar los tapones de aire, que se forman después de verter el refrigerante en el sistema.

Elección del lugar de instalación

Recuerde que el sistema de calentamiento por gravedad (donde el flujo de fluido no está organizado por la bomba, pero debido a la diferencia de temperatura y presión del refrigerante) debe montarse con una pendiente alejada del flujo de fluido caliente hacia su salida, de lo contrario las baterías formarán tapones de aire todo el tiempo.

El lugar más común para instalar radiadores es debajo de las aberturas de las ventanas, ya que son las fuentes de aire frío. El panel de calentamiento debe colocarse de modo que su parte central quede en el centro del bloque de la ventana. Este requisito no es necesario, sin embargo, la batería instalada de esta forma tendrá un aspecto más orgánico en el interior de la habitación.

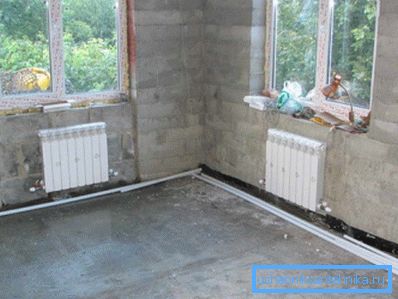

La mejor ubicación para la batería es debajo de la abertura de la ventana.

Las siguientes condiciones deben ser estrictamente observadas:

  • las secciones de tuberías que llevan refrigerante al radiador se montan en una inclinación de 0.005 a 0.01 (esto significa que la desviación de la horizontal para cada metro de la tubería es de 5 mm);
  • la distancia mínima desde el borde inferior de la batería hasta el piso es de 10 cm;
  • la distancia mínima desde la parte superior del radiador hasta el alféizar de la ventana es de 10 cm;
  • La distancia mínima desde la superficie de la pared a la batería es de 5 cm.

Estos números son importantes porque proporcionan convección natural (mezcla) de aire en la habitación. También recuerde observar las verticales y horizontales al colocar la batería.

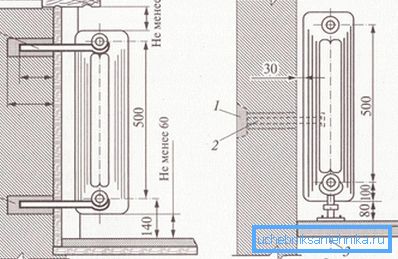

El esquema de instalación de un radiador.

Sugerencia Para mejorar la eficiencia del sistema de calefacción, puede pegar una lámina de material que refleja el calor en la pared detrás del radiador o cubrir la superficie con un compuesto especial que tenga un bajo coeficiente de conductividad térmica.

Soportes de montaje

Todos los radiadores modernos están montados de secciones. Su número depende del material de la batería y del área de la habitación climatizada. El tema del cálculo de potencia no se considerará en el marco de este material, pero debe saber que 1 m2 debe estar soportado por un soporte.

Se pueden fabricar independientemente de varillas de hierro de grosor adecuado o se pueden comprar en una tienda. A menudo, con los modernos radiadores de aluminio, acero o bimetálicos en el kit, ya hay piezas con las que se montan.

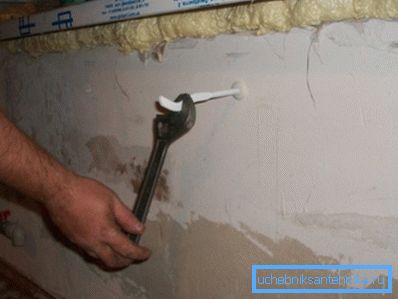

La instalación de soportes para un radiador es una etapa importante del trabajo.

El hardware de montaje se instala de la siguiente manera:

  • marcando los lugares de los agujeros de perforación (cada gancho debe estar entre las secciones de la batería);
  • se perforan los orificios (aquí debe tener cuidado de no mover el taladro a un lado o al otro);
  • se inserta una clavija en el orificio, después de lo cual se atornilla el soporte (algunos tipos de accesorios se fijan con anclajes: en este caso, las clavijas no se usan).

Presta atencion Esta etapa de trabajo es quizás la más importante, ya que depende de la exactitud de su conducta y la forma en que la batería "caerá" correctamente en el lugar provisto para ello.

Asamblea

Antes de comenzar a trabajar, apague el circuito de calefacción y retire el refrigerante. Para hacer esto, sirva las grúas, que se encuentran en el apartamento (si su casa está equipada con un sistema de calefacción individual), o en el sótano (en el caso de conexión a la calefacción central).

Después de eso, es recomendable verificar una vez más la instalación de sujetadores en la pared. Para esto está el nivel de agua o láser. Recuerde, en una batería instalada de forma torcida, el refrigerante circulará incorrectamente, lo que provocará un calentamiento desigual y la deposición de sales disueltas en el agua.

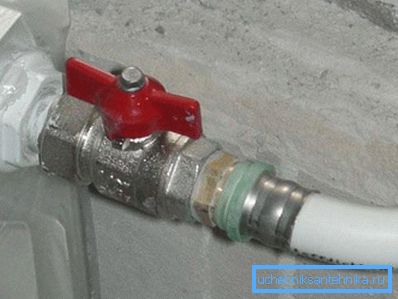

Unión de la batería con un tubo.

El proceso de instalación en sí no es difícil:

  • el producto instalado se libera de todos los tapones que evitan que el polvo ingrese a las boquillas;
  • en la parte superior se fija la grúa de Mayevsky;
  • se conecta un bypass (si se usa un sistema de calefacción de un solo tubo);
  • la batería se cuelga de los soportes y se acopla con la tubería.

La conexión se realiza con la ayuda de mangas especiales - sgones, que se enrollan en las tuberías de antemano. Las juntas están selladas con cinta y sellador de silicona. Con experiencia en soldadura de gas, puede soldar tuberías (este método no es adecuado para todos los radiadores).

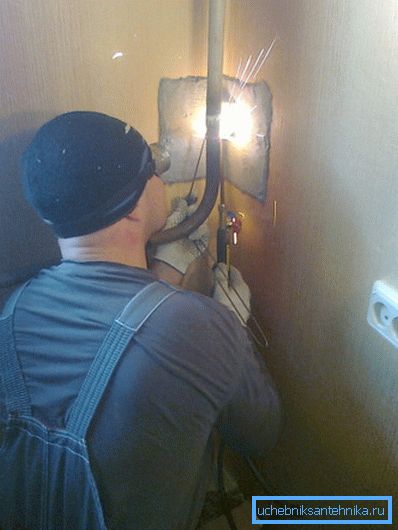

La soldadura con gas es una forma confiable pero lenta de instalar radiadores

Sugerencia Si está instalando baterías de aluminio o acero, se recomienda no retirar el embalaje hasta el final de los trabajos de construcción y montaje para evitar daños en la superficie.

Al final de la instalación de las baterías, se realiza el llamado engarce de la red de calefacción. Esto requiere un dispositivo especial, cuyo precio es lo suficientemente alto como para comprarlo por una sola operación. Por lo tanto, es recomendable buscar la ayuda de la oficina de vivienda o de una empresa especializada.

Conclusión

El calor en la casa depende no solo del modelo seleccionado y de la calidad de la instalación de los radiadores. Es necesario tener en cuenta muchos otros matices: la composición del refrigerante, la presencia de termostatos, etc. Más detalladamente sobre la instalación del equipo climático, puede aprender del video que se encuentra a continuación.
