Instalación de radiadores de calefacción: normas y reglas de

La instalación de un radiador de calefacción es una tarea crucial, cuya calidad depende de la operación de todo el sistema. Para evitar una inundación en el apartamento y las conexiones con fugas, debe conocer el procedimiento y las reglas para la instalación de aparatos de calefacción. Le diremos cómo instalar un radiador de calefacción.

Para entender cómo instalar radiadores, necesita conocer los principios para hacer este trabajo.

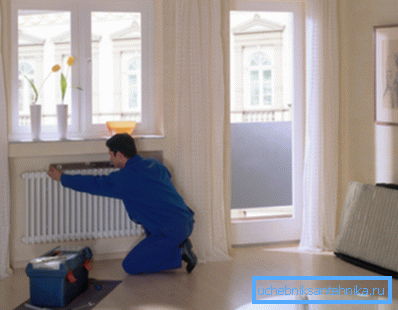

Instalación de radiadores de calefacción.

Diseños de tuberías

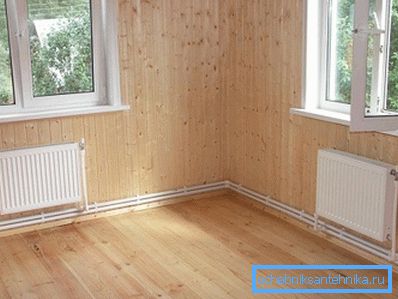

Antes de instalar correctamente los radiadores, determine el tipo de cableado.

Las reglas para instalar radiadores pueden variar según el tipo de sistema de calefacción y el método de conexión de los dispositivos.

Por tipo de sistema puede ser:

  1. Solo tubo. Aquí, los productos están conectados en serie a una tubería, que realiza tanto el suministro como el flujo de retorno del transportador de calor. En este caso, el flujo de retorno del convector anterior es el flujo del siguiente, y cada nodo siguiente recibe un refrigerante ligeramente enfriado;
  2. Dos tubos. En este esquema, los productos se conectan en paralelo entre dos tuberías: suministro y devolución. En este caso, el refrigerante de aproximadamente la misma temperatura se suministra a todos los nodos;
  3. Coleccionista. Aquí hay una combinación de los dos métodos anteriores: entre dos tuberías, suministro y retorno, los circuitos de una tubería con un convector están conectados en paralelo. Dado que usualmente hay muchos de estos circuitos, están conectados a través de colectores, lo cual fue la razón del nombre del tipo de cableado.

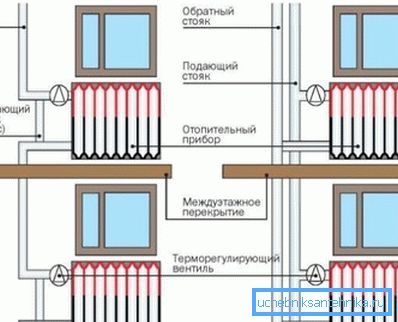

Sistemas de cableado de un solo tubo y doble tubo.

Presta atencion Es simple distinguir un sistema de otro: en un sistema de un solo tubo, solo un tubo encaja en cada intercambiador de calor, en un tubo de dos tubos hay dos tubos, en un sistema colector, dos tubos de cada dispositivo van al nodo colector.

El esquema de instalación de los radiadores tiene las principales diferencias en la implementación de un sistema de dos o un tubo. El hecho es que la instalación de radiadores de calefacción en un sistema de una tubería de acuerdo con SNiP requiere una derivación, lo que evita que el circuito se rompa si se rompe uno de los convectores.

Esquema de cableado del colector.

En el caso de colectores y circuitos de dos tuberías, las baterías se conectan en paralelo y el circuito no se rompe. La extracción e instalación del radiador del calentador es posible sin apagar el sistema. Para hacer esto, simplemente cierre los grifos instalados en las boquillas de entrada y salida del refrigerante.

Presta atencion Los sistemas de cableado de dos tuberías y colectores se consideran más eficientes y progresivos, pero su precio es más alto debido al mayor número de tuberías del sistema de calefacción y las válvulas.

Métodos de conexión de la batería

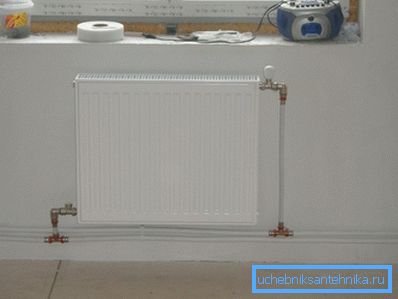

La foto muestra un ejemplo de una conexión diagonal del convector.

Además del cableado, la forma en que se conecta a la tubería afecta la forma de instalar un radiador de calefacción.

Hay tres métodos de este tipo:

  1. Conexión lateral. En las casas de construcción soviética es más común, especialmente con el cableado vertical, cuando una o dos elevadoras entran a la habitación, dos tuberías de derivación, a las que se conecta un lado de la batería, entran desde la habitación;
  2. Conexión inferior. Este método es más típico del cableado horizontal, cuando la línea va a lo largo del piso o debajo de él, y el dispositivo está conectado al eje del colector inferior a las boquillas;
  3. Conexión diagonal. Puede ser utilizado en ambas versiones del diseño. Aquí, la boquilla de suministro entra en la abertura superior en un lado del producto, y la de retorno sale de la abertura inferior en el lado opuesto.

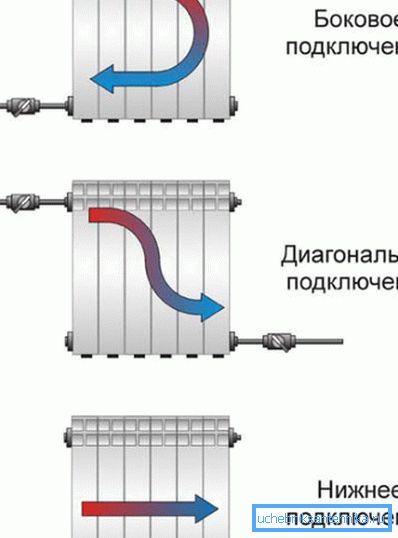

Radiadores de calefacción con instalación de diferentes formas.

Presta atencion Todavía hay disputas sobre qué diagrama de cableado es correcto. Se puede decir que la conexión inferior es la menos eficiente, mientras que el método diagonal calienta el intercambiador de calor de manera más uniforme.

Reglas de instalación

Es importante cumplir con los estándares de instalación de los radiadores.

Antes de instalar los radiadores, debe conocer las reglas y regulaciones básicas para su instalación.

Hay reglas que son más bien recomendadas en la naturaleza:

  • La batería está instalada debajo de la ventana. El eje central de la abertura de la ventana debe coincidir con el eje central del producto. Esto evita corrientes de aire y condensación en el vidrio;
  • Es deseable disponer las tuberías de entrada con una ligera inclinación hacia el movimiento del agua. Esto evitará la entrada y la acumulación de aire en la unidad de calefacción y la pérdida asociada de transferencia de calor.

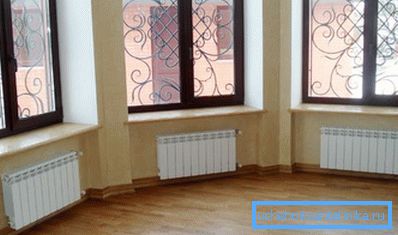

Los dispositivos deben ubicarse preferiblemente debajo de las ventanas.

También hay reglas más estrictas:

  • El alféizar de la ventana no debe cubrir completamente la batería, de lo contrario, las corrientes de convección no calentarán el vidrio de la ventana, lo que puede causar niebla y condensación en el alféizar de la ventana;
  • La distancia desde la parte superior del convector al umbral de la ventana debe ser de al menos 5 cm;
  • La distancia desde la parte inferior del producto al piso no debe ser inferior a 5 - 10 cm;
  • Debe haber un espacio de al menos 4 cm entre la pared posterior del dispositivo y la pared;
  • El alféizar de la ventana puede cubrir el dispositivo no más de la mitad.
Reglas de instalación

Presta atencion El cumplimiento de estas distancias permitirá la convección normal y la circulación del flujo de aire, que es un requisito previo para una buena transferencia de calor.

Procedimiento de instalación de la batería

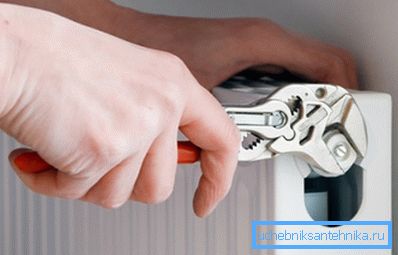

Considere el orden de trabajo.

Si desea instalar un convector de calefacción usted mismo, debe saber el orden de trabajo:

  1. Cierre los grifos de suministro, luego desmonte el dispositivo antiguo;

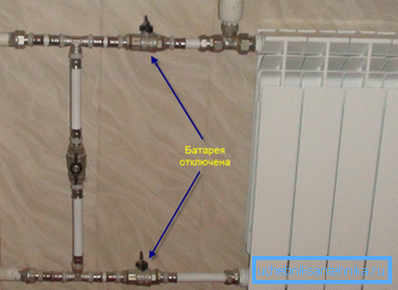

Cierre los grifos y desmonte la batería vieja.
  1. Marque los puntos de montaje de los soportes para el nuevo producto;
Haciendo el marcado.
  1. Fije los soportes a la pared con pasadores o pernos de anclaje;
Según el marcado montamos los soportes.
  1. Colgamos el producto en los soportes, verificamos la geometría con la ayuda del nivel: debe estar estrictamente horizontal, sin distorsiones;

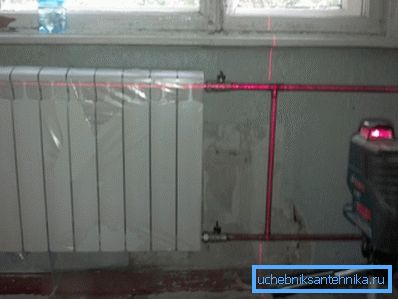

Expone horizontalmente por nivel.
  1. Montamos un conjunto de armadura: instale la válvula y la válvula debajo del cabezal térmico, así como la válvula Mayevsky para el sgón de aire;
Instalar válvulas y grifos.
  1. Conecte los tubos del tubo principal al intercambiador de calor.
Conecte el tubo de calefacción al intercambiador de calor.

Presta atencion La instalación de radiadores de hierro fundido requiere una preparación y selección más serias de los accesorios de fijación, ya que su peso excede muchas veces el aluminio moderno o los análogos bimetálicos.

Conclusión

La sustitución y la instalación de los dispositivos de calefacción deben tomarse en serio, ya que la calidad de estos trabajos determinará la comodidad de la casa. Para instalarlo correctamente, debe seguir las instrucciones de instalación y los estándares aceptados. El video al final del artículo lo ayudará a evitar errores en su trabajo.
