Instalación de radiadores de calefacción: cómo reparar la

Instalar baterías en la disposición del sistema de calefacción de un apartamento o una casa privada es una empresa bastante costosa, ya que el precio de los servicios de los equipos de construcción contratados es bastante alto. Por lo tanto, muchos realizan la instalación de radiadores con sus propias manos.

No hay nada complicado en ello. La secuencia completa de acciones se describe en detalle a continuación.

Los radiadores autoinstalables ahorrarán dinero

Selección de atraque con tuberías.

Antes de instalar un radiador de calefacción en un apartamento o en una casa privada, debe decidir cómo se le suministrará agua caliente y se descargará el portador de calor que ya ha emitido calor. El esquema de instalación de los radiadores de calefacción depende del método de disposición de la red de calefacción (uno o dos tubos), el diseño de las baterías y el número de secciones en ellas.

Considere las principales opciones:

  1. Conexión unidireccional a las boquillas laterales.. Este método de suministro de refrigerante es el más popular. En este caso, el tubo de entrada está conectado a la parte superior de la batería, el tubo de descarga - a la parte inferior. La ventaja de la solución es que de esta manera se logra la máxima eficiencia del dispositivo.

El tubo de entrada se puede conectar a la parte inferior del panel de calefacción, pero la salida de calor se reduce en más del 5%.

En la foto - el esquema de conexión unidireccional del radiador.

Sugerencia Cuando se acoplan baterías con muchas secciones, la última de ellas puede calentarse mal debido a un suministro de agua insuficiente. En este caso, se recomienda equipar adicionalmente la extensión del conducto del intercambiador de calor.

  1. Conexión inferior. Se utiliza en caso de que las tuberías principales estuvieran ocultas debajo del revestimiento del piso o zócalo. Su ventaja es la máxima estética: las tuberías no estropearán el aspecto de la habitación. Sus tramos cortos salen del piso e inmediatamente se unen a las boquillas entrantes de las baterías.

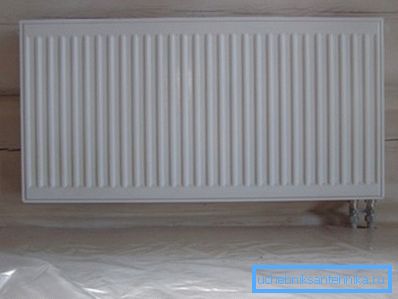

Conexión inferior de la batería: los tubos son completamente invisibles.
  1. Instalación diagonal de un radiador de calefacción hazlo tú mismo.. Este método se usa solo si se instala una batería grande (el número de secciones supera las 12). La tubería de entrada se une a la boquilla superior en un lado de la batería y sale a través de la abertura inferior en el borde lateral opuesto.

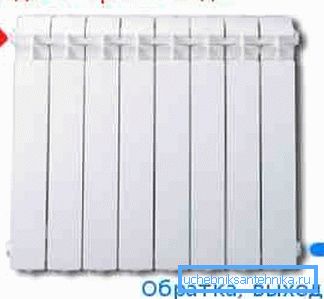

Diagrama de conexión de la batería diagonal

Además, hay dos formas de transferir el refrigerante:

  • consistente: en este caso, el agua calentada fluye desde el calentador hacia atrás y pasa a través de cada radiador instalado en el apartamento o casa;
  • paralelo: durante la instalación de la red de calefacción, la tubería principal se coloca, donde las baterías de calefacción se golpean a través de accesorios.

El primer método es más económico, ya que consume menos materiales. Sin embargo, si surge la necesidad de reparar los radiadores, será necesario apagar toda la red y drenar el refrigerante, lo cual es imposible durante la temporada de frío.

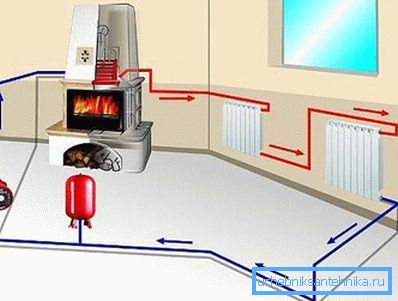

Conexión consecutiva de radiadores.

Otra desventaja de este esquema es la distribución desigual del calor. Las baterías que se montan más cerca de la caldera (o en los pisos superiores de la casa) se calentarán más. Instalar un número diferente de secciones ayudará a hacer frente a esta situación (cuanto más lejos del calentador, más).

El segundo método requiere el uso de tuberías, válvulas y accesorios grandes. Pero el sistema de calefacción paralelo se puede dividir en varios fragmentos autónomos.

La reparación del radiador no requiere apagar la calefacción. Basta con la ayuda de grúas para bloquear el acceso del portador de calor a esta sección particular de la red.

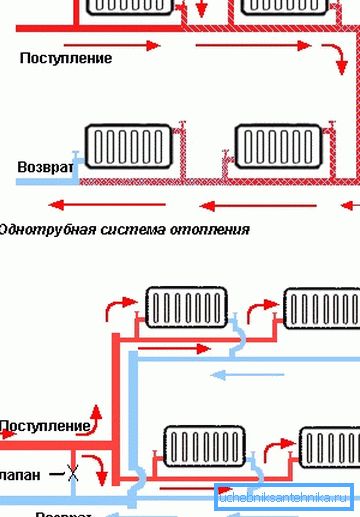

Conexión paralela de radiadores en sistemas de calefacción de una y dos tuberías.

Aquí, también, no estaba sin defectos. Si la presión del fluido en las tuberías es baja, una cantidad menor de agua calentada fluirá hacia el radiador, lo que también reducirá la eficiencia del calentamiento. Para evitar esto, las derivaciones (tuberías de desbordamiento) entre las tuberías de entrada y salida deben estar hechas de un diámetro más pequeño y equipadas con válvulas de cierre.

Radiadores de conexión

Requisitos generales

Hay ciertas reglas para instalar radiadores que deben seguirse sin falta, independientemente de los materiales que instale.

En particular, estamos hablando de la distancia entre los diversos elementos estructurales del edificio y el propio panel de calefacción:

  1. Debe haber al menos 10 cm de espacio libre entre el borde superior del radiador de calefacción y el alféizar de la ventana.
  2. Debe haber un espacio de más de 12 cm de ancho entre el revestimiento del piso y la superficie inferior del panel de calefacción.
  3. El espacio entre el panel de calentamiento y la pared en la que está fijo debe ser de 2 a 5 cm. Recuerde que si la superficie vertical detrás del radiador está cubierta con una capa de material que refleja el calor, la longitud de los soportes de montaje incluidos en el kit puede no ser suficiente, y por lo tanto Habrá que comprar otros accesorios.

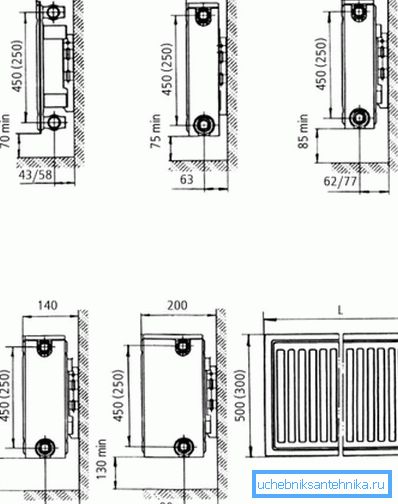

Distancia recomendada a paredes y piso al conectar baterías

Presta atencion Los requisitos descritos anteriormente permiten organizar la convección natural del aire, es decir, la mezcla de masas de aire frío y caliente en la habitación. Debido a esto, la habitación se calienta más rápida y uniformemente. Su no observancia conduce a la aparición de zonas locales de aire frío y cálido, empañamiento de gafas y otros problemas.

El orden del trabajo

La instalación de los radiadores de hierro fundido, así como sus contrapartes de aluminio o acero, es la siguiente:

  • desmontado viejo equipo de calefacción;
  • se realiza la marca, según la cual se fijarán los soportes que sujetan la nueva batería;
  • el hardware de fijación está instalado (para esto necesitará clavijas o pernos de anclaje);

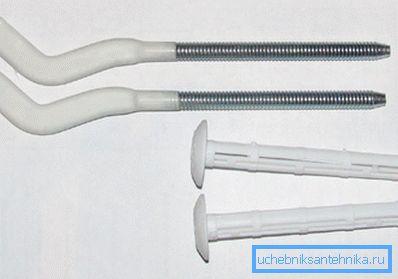

Soportes de montaje de batería
  • se está montando el panel de calentamiento (se está montando el número necesario de secciones, se instalaron grifos Mayevsky, válvulas de cierre, termostatos, etc.);
  • la batería terminada se cuelga de los ganchos (si el diseño y la perforación se realizaron correctamente, el panel de calentamiento debería "tumbarse" fácilmente en el lugar provisto para ello);
  • Se realiza el acoplamiento con la tubería (para este propósito, se utilizan acoplamientos roscados especiales - turnos).

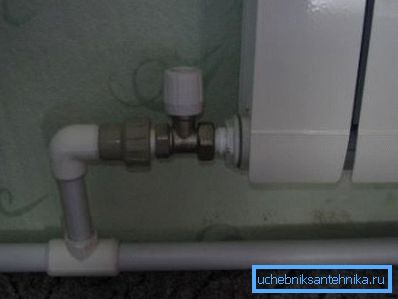

El lugar de la unión de la batería con el tubo debe estar cuidadosamente sellado y equipado con válvulas

Presta atencion Las juntas de sellado deben recibir mayor atención. Es aquí donde ocurren las fugas con mayor frecuencia, lo que, entre otras cosas, puede conducir a la ventilación del sistema.

Conclusión

Instalar una batería de calefacción es un proceso bastante simple, pero todos sus pasos deben realizarse con cuidado y eficiencia. Sólo entonces la red climática montada proporcionará comodidad y comodidad en la casa.

Puede aprender más sobre el diseño de los sistemas de calefacción de espacios en el video a continuación.
