Instalación de radiadores de aluminio para calefacción:

Las baterías de aluminio son mucho más fáciles que las de hierro fundido convencional, por lo que puede instalarlas usted mismo, sin ayuda. La eficiencia del dispositivo de calefacción también depende de la corrección de su instalación, por lo que vale la pena detenerse en este tema.

Etapa preparatoria

Antes de instalar un radiador de aluminio con sus propias manos, debe decidir algunos puntos:

• Asegúrese de que la capacidad térmica del dispositivo sea suficiente. Puede ser una situación tal que la batería adquirida tenga una transferencia de calor insuficiente debido a la baja temperatura del refrigerante en la entrada. En este caso, solo necesita agregar algunas secciones; a continuación se describe cómo hacerlo;

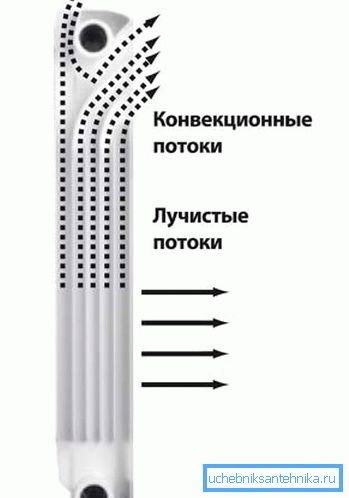

• verifica el tamaño. Los calentadores modernos transmiten calor a la habitación, no solo debido a la radiación de la superficie, sino también debido a la convección, de modo que el alféizar de la ventana no debe estar demasiado cerca de ella;

Presta atencion La forma de las aletas de aluminio se explica por el hecho de que es necesario dirigir el flujo de aire de abajo hacia arriba.

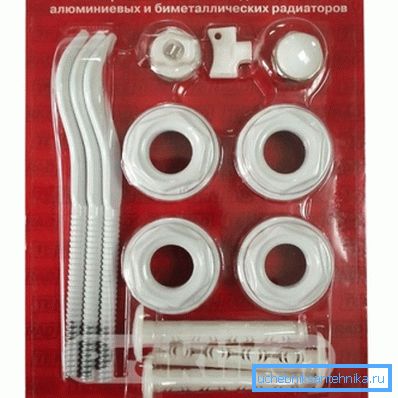

• decidir sobre el tipo de cierre. En principio, el juego completo usualmente incluye fijaciones para simplemente colgar el calentador en la pared. Pero a veces es mejor comprar soportes separados para el montaje en el piso (especialmente porque el precio es barato), esta opción es adecuada si la batería está instalada en una partición de yeso delgado o simplemente no desea perforar agujeros en la pared.

Seleccione el tipo de conexión

Antes de instalar radiadores de aluminio, se debe resolver el problema con el tipo de conexión. La emisión de calor del dispositivo de calefacción depende directamente de esto.

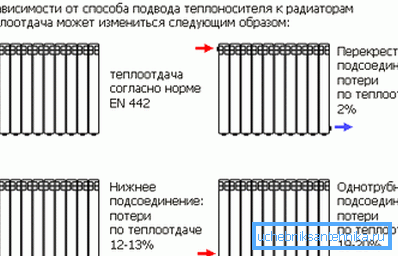

Posibles opciones para conectar el calentador como:

• diagonal (también es una cruz): en este caso, el refrigerante se suministra desde la parte superior del calentador y el refrigerante enfriado sale por el lado opuesto desde la parte inferior. Debido a esto, la batería se calienta uniformemente y las pérdidas no son más del 2%;
• Con la conexión unidireccional, la pérdida es ligeramente mayor, hasta un 5%.

Presta atencion Si el número de secciones del calentador excede de 12, entonces una conexión unidireccional es ineficiente. El hecho es que las secciones distantes con este método de conexión simplemente no se calentarán.

• con la conexión más baja (suministro y retorno desde diferentes lados) las pérdidas ascienden a 12-13%;
• La conexión unidireccional más baja es la más desventajosa en términos de la transferencia de calor de la batería. Las pérdidas pueden ser de hasta el 20%, pero las tuberías se pueden ocultar debajo del piso, por lo que este método de conexión también se usa a menudo.

Tecnologia de instalacion

Todo el proceso se puede dividir en 2 etapas: primero, se instalan los sujetadores de la batería, y luego simplemente se cuelga de los soportes y se conecta al flujo de suministro y retorno. Después de eso, solo será necesario comprobar la estanqueidad de las conexiones y no se olvide de cerrar las aberturas innecesarias en los lados. Si se requieren secciones adicionales, este procedimiento se lleva a cabo antes de montar los sujetadores en la pared.

Añadir sección

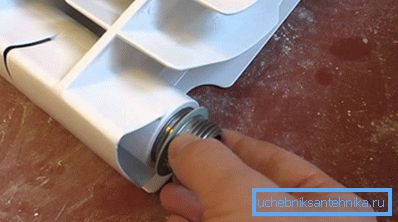

Para agregar una sección adicional al radiador, necesitará 2 niples con roscas izquierda y derecha en 2 lados, también necesitará juntas resistentes al calor para una mayor estanqueidad.

Las instrucciones para agregar una sección a la batería se ven así:

• el calentador debe colocarse en el piso, la mesa o cualquier otra superficie horizontal;
• luego los pezones se insertan en los orificios del radiador, sin olvidar las juntas;
• se les adjunta una sección adicional y, al girar los niples, la sección se presiona gradualmente contra la batería;
• al mismo tiempo, ambos pezones deben girarse gradualmente, literalmente 1-2 veces, esto es necesario para que la sección no se tuerza y ​​el metal colector no se deforme.

Después de agregar las secciones, solo será necesario verificar la estanqueidad de las juntas y podrá proceder a la instalación del calentador.

Instalación y conexión del radiador.

En la mayoría de los casos, solo se usan sujetadores de pared para radiadores de aluminio, su peso es varias veces más pequeño que el de hierro fundido, por lo que simplemente no se necesita un soporte adicional desde la parte inferior.

La cantidad de sujetadores depende de la cantidad de secciones que se encuentran en el calentador, también los sujetadores están instalados no solo en la parte superior, sino también en la parte inferior del dispositivo. Con el número de secciones hasta 9, solo se instala 1 montura en la parte superior del dispositivo y 2 en la parte inferior. En la tabla se proporcionan datos más detallados.

Dependencia del número de soportes en el número de secciones del radiador

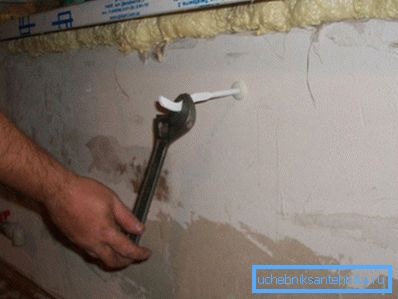

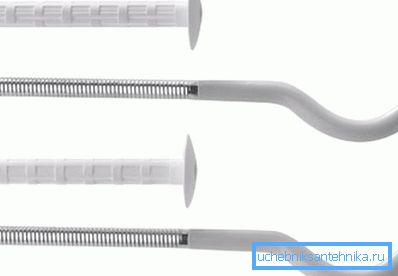

En cuanto a cómo instalar correctamente un radiador de aluminio, el trabajo comienza marcando los orificios de montaje. A pesar del bajo peso del calentador, es mejor usar anclajes. Simplemente se perfora un orificio debajo del soporte, luego se inserta una pieza de plástico en él, y luego se inserta un soporte de metal en él con esfuerzo.

En este caso, el inserto de plástico se expande y se fija de manera segura debido a la fuerza de fricción. Esto es suficiente para soportar la carga no solo del aluminio, sino también de la batería más pesada.

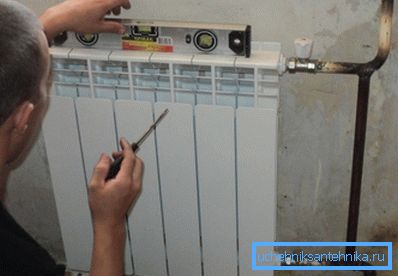

Después de eso, solo queda por resolver el problema de cómo colgar un radiador de aluminio. El único requisito en esta etapa es nivelarlo en el nivel de construcción. Con un fuerte sesgo, el calentamiento del dispositivo de calentamiento se deteriorará significativamente y, por lo tanto, la transferencia de calor será menor.

Cuando se conecta a los tubos de suministro y retorno, se recomienda usar válvulas de bola para poder bloquear rápidamente el flujo de refrigerante hacia el radiador durante la fuga. Para que el funcionamiento del sistema de calefacción no se vea afectado, se necesitará un dispositivo de derivación (puente), que permitirá que el refrigerante circule alrededor del dispositivo de calefacción deshabilitado.

Soportes de suelo

Este tipo de fijación se utiliza en los casos en que la pared no tiene suficiente capacidad de apoyo o debido al tamaño del calentador no tiene sentido colgarlo (en el caso de radiadores bajos).

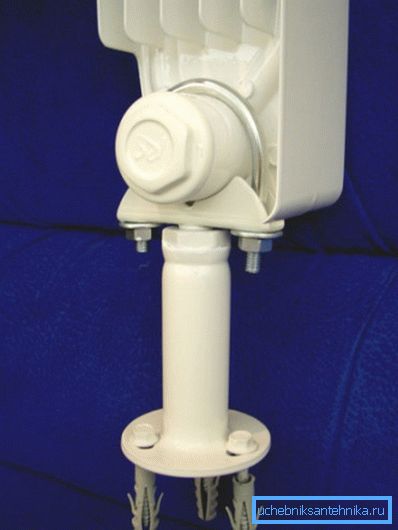

El diseño de los soportes de este tipo es similar: es una pata de plástico o metal con una suela ancha (para una mayor estabilidad), en la parte superior hay un hueco para la instalación del radiador y el soporte de fijación. A veces, en lugar del soporte, se utiliza una pequeña cadena flexible (estructuralmente similar a la cadena de la motosierra). La fijación es necesaria para que el radiador no se caiga en caso de contacto accidental con él.

En el caso del montaje en el piso, el problema de cómo instalar los radiadores de aluminio es más fácil de resolver. Con el número de secciones de hasta 12-15, se necesitarán 2 soportes, con un número mayor de al menos 3. Los sujetadores se colocan en el piso, por regla general, se fijan con anclajes o tornillos comunes (en el caso de un piso de madera).

El montaje en el suelo se suele utilizar para calentadores de altura media o baja. Si la distancia entre los ejes excede los 500 mm, para mayor confiabilidad, se recomienda colocar la batería en la pared en la parte superior. En este caso, la fijación en sí misma es necesaria solo para la estabilidad del calentador, toda la carga caerá sobre los soportes del piso.

Al final

El proceso de instalación de los modelos de aluminio no es prácticamente diferente de la instalación de las baterías de hierro fundido o bimetálicas convencionales. Se utilizan los mismos tipos de sujetadores, y la tecnología sigue siendo la misma. Además de los soportes de pared estándar, también se pueden utilizar soportes de piso, a veces esta es la única opción de instalación posible. La información propuesta ayudará no solo a instalar la batería correctamente, sino también a elegir el tipo de montaje adecuado.

El video en este artículo muestra el proceso de ensamblaje e instalación de un radiador de aluminio.
