Instalación de radiadores: características de diseño,

24-06-2018
Calefacción

En este artículo hablaremos sobre cómo realizar la instalación de radiadores de forma independiente utilizando las herramientas y los consumibles disponibles. Es decir, no nos centraremos en los diagramas de cableado, ya que hay artículos relevantes en nuestro portal para esto, y consideraremos en detalle cómo instalar baterías de varias modificaciones.

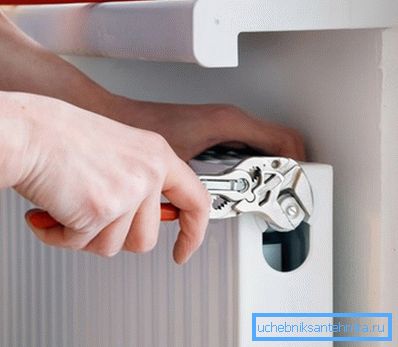

Instala un radiador para todos.

Briefing introductorio

El tema del artículo proporciona un interés considerable, ya que el precio de los servicios de los plomeros profesionales es alto, mientras que al llevar a cabo trabajos de desmantelamiento seguramente se administrará y ahorrará su dinero de esta manera.

Antes de considerar los métodos actuales de instalación de radiadores, hablaremos sobre las características de diseño de estos dispositivos que deben considerarse durante la instalación.

Características de construcción

Posicionamiento de la batería por nivel de agua.

Todas las baterías de calefacción, independientemente de los materiales de producción utilizados en su fabricación, así como, independientemente del tamaño y la configuración, tienen una entrada y una salida. En la mayoría de los dispositivos en venta, estos agujeros se duplican para permitir la conexión superior e inferior.

Durante la instalación, parte de los agujeros tecnológicos permanece sin uso. Para garantizar la estanqueidad del dispositivo, se utilizan tapones especiales, que se atornillan en los orificios tecnológicos.

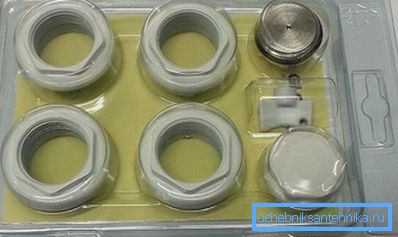

Kit de montaje original para radiador 3 4

El equipo estándar del calentador no está equipado con los enchufes y accesorios necesarios (elementos de conexión para el acoplamiento con la tubería). Por lo tanto, se requerirá un pedido adicional para comprar un kit especial para el montaje de radiadores.

Como norma, estos kits son estándar y adecuados para conexión lateral o cruzada. Pero hay baterías diseñadas para el tubo de entrada inferior de los tubos de admisión y escape. En este caso, además del kit de instalación principal, tendrá que comprar un conjunto especial para la conexión a conexiones ajustadas.

Otra característica importante del dispositivo de los dispositivos de calefacción con un refrigerante de circulación es la posibilidad de instalación en la pared o el piso. En este y en otro caso, deberá comprar un hardware de montaje especial: soportes, modificaciones que consideraremos en la descripción del trabajo de instalación.

Instalación de radiadores de hierro fundido.

En la foto, una batería de hierro fundido después de la instalación.

Las estructuras de hierro fundido son la solución óptima para la instalación en sistemas centralizados y en sistemas autónomos del tipo de gravedad construidos con calderas con un tanque de expansión externo. El esquema de instalación de los radiadores de calefacción de hierro fundido depende del tipo de revestimiento de la tubería, a través del cual se suministrará el refrigerante y el agua que ha dejado la temperatura.

Considere, ¿cuál es la instrucción de instalación del radiador de hierro fundido más común de "tres dedos"?

Se llama popularmente con tres dedos, ya que tres dedos encajan en el espacio entre las secciones.

  • En la etapa inicial, marque el lugar donde se llevará a cabo la instalación.. Tradicionalmente, este lugar es el área debajo de la ventana. La elección de este lugar no es accidental, ya que permite lograr una convección óptima (circulación de aire caliente y frío) en el marco de una habitación climatizada. Medimos el alféizar de la ventana y determinamos su centro. Luego, mida la longitud del dispositivo a instalar, determine su centro y marque la longitud en la pared, alineando los centros.

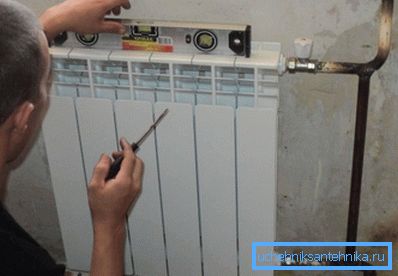

  • Dibuja una línea horizontal que corresponda a la línea superior de la batería. Esta línea debe ubicarse de manera estrictamente horizontal, lo que puede determinarse utilizando el nivel del agua.

Importante: si las baterías se instalan con una pendiente, existe una alta probabilidad de que se formen tapones de aire en secciones separadas.

  • Dibuje líneas verticales que correspondan al centro de los huecos entre las secciones más externas..

Como regla general, 4 soportes son suficientes para instalar el dispositivo: dos en la parte inferior y dos en la parte superior. Pero, si la pared es vieja o la batería consta de 12 o más secciones, en lugar de los 4 puntos de fijación estándar, se pueden usar 6 soportes. Montaje intermedio con sus propias manos en el espacio entre las dos secciones centrales.

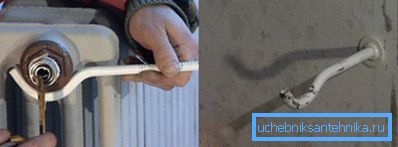

Ejemplo de instalación del soporte
  • Usando los soportes de los pasadores, marcamos el centro del orificio 2-3 mm por encima de los centros de los orificios de entrada superior e inferior.
  • Perfore los orificios con un taladro del diámetro apropiado (12 mm) hasta la profundidad del sello de plástico.
  • Los sellos de plástico insertan los agujeros y los martillan hasta que queden al ras con la superficie de la pared.
  • Atornille los soportes.
  • Molinillo recortar el tubo a la longitud deseada.
  • Cuelga el radiador. Si se instala correctamente, el dispositivo caerá en todos los soportes y no girará cuando se presione.
  • En la siguiente etapa, se realiza la instalación de radiadores de fundición en tuberías. En los orificios tecnológicos, utilizando cinta de arrastre o de humo, giramos los mecanismos de bloqueo a los que unimos el corte inicial a la longitud deseada de la tubería. Para hacer esto, los extremos de los tubos se tratan con troqueles, cortando la rosca, cuyo paso y dimensiones corresponden a la rosca de las válvulas de cierre.

Consejo: si la conexión se realiza mediante arrastre, recubrimos la parte superior de la junta con pintura al óleo. Después de que la pintura se haya secado, el compuesto será más hidrófobo.

Después de la instalación, el refrigerante se vierte en el sistema y se verifica el grado de estanqueidad de las conexiones. Si se observan fugas o si el calentador está instalado incorrectamente, puede ser necesario quitar los radiadores de hierro fundido.

Tipos de soporte

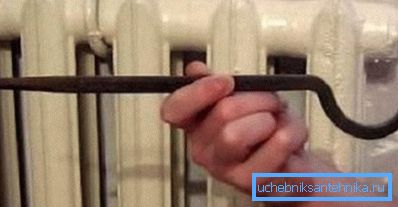

Soporte de orificio inferior tradicional
  • Para baterías de hierro fundido se utilizan sujetadores de acero ajustables, soportes de hierro fundido, sujetadores en la tira de acero y sujetadores de pernos de deslizamiento de hasta 30 cm de largo.
  • Para las baterías de aluminio y bimetálicas, puede usar sujetadores de acero reforzado o soportes de pasador de acero con clavijas de hasta 17 cm de longitud.

Características de instalación de baterías bimetálicas y de aluminio.

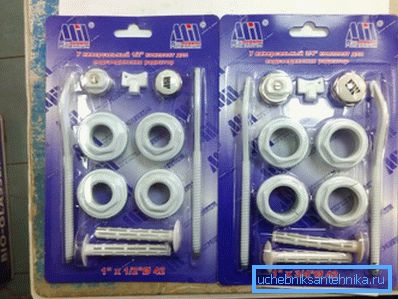

Kit de montaje para radiador 3 4 de fabricantes alternativos

Junto con las baterías de hierro fundido, las modificaciones bimetálicas y de aluminio sólido están ampliamente representadas en el mercado. Considere cómo instalar un radiador de calefacción en el apartamento, siempre que esté hecho de aluminio o aluminio en combinación con acero.

Importante: Si necesita aumentar la batería bimetálica o de aluminio o, por el contrario, acortarla cambiando el número de secciones, necesitará una llave especial del radiador. Esta llave se inserta alternativamente en la entrada inferior y superior y le permite desarmar un solo producto en varias partes separadas o, a la inversa, ensamblar varias secciones juntas.

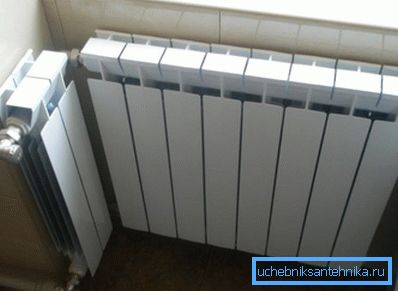

Un ejemplo de una instalación no convencional de radiador de aluminio.

Después de juntar el número requerido de secciones, instalamos los accesorios. Para estos fines, utilizamos un kit de montaje universal para radiadores, que consta de tuercas y tapones de casquillo. Las tuercas de tornillo se atornillan en los orificios donde se conectarán los tubos y los tapones se atornillan en los dos orificios restantes.

Importante: Al instalar accesorios, utilizamos una cinta de humo, que enrollamos en el sentido de las agujas del reloj. Si el devanado se realiza en sentido contrario a las agujas del reloj, al desatornillar el tapón de alimentación, el sellador dudará y no proporcionará una tensión adecuada.

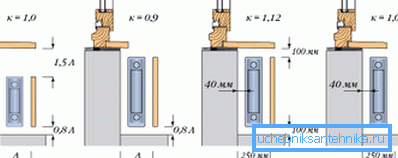

Diagrama de la relación de potencia y ubicación de las baterías.

El marcado de la posición del dispositivo es el mismo que cuando se montan baterías de hierro fundido. Pero hay una cosa que debe ser considerada. El espacio entre las secciones de aluminio es un orden de magnitud más estrecho que entre las secciones de hierro fundido, por lo que la ubicación de los soportes debe determinarse con particular precisión.

Si la instalación se realiza por medio de tuberías de metal y plástico, primero se cuelga el radiador y luego se cortan y conectan las tuberías. Si, en lugar del laminado a base de metal, se utiliza un polipropileno más duradero y duradero, primero realizamos el corte y la soldadura de tuberías, y solo después de eso colocamos la batería y hacemos la conexión.

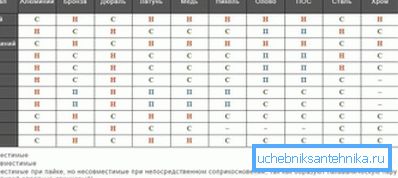

Tabla de compatibilidad de metales en el sistema de calefacción.

Importante: Algunos calentadores y tuberías pueden ser incompatibles, ya que forman una pareja galvánica, lo que contribuye al desarrollo de procesos corrosivos. Por ejemplo, no se recomienda una combinación de tubos de acero y aluminio. Al mismo tiempo, los tubos de polipropileno son una solución universal para todos los tipos de baterías.

Conclusión

De lo anterior, podemos sacar la siguiente conclusión. Para realizar la instalación o el desmontaje de un radiador de calefacción no es necesario ser un profesional. Basta con hacer todos los pasos enumerados anteriormente con cuidado, y seguramente logrará el resultado deseado.

Para instalar el radiador fue más fácil, recomendamos ver el video en este artículo.
