Instalación de calderas de calefacción a gas: 4 pasos para

Uno de los pasos más importantes en el diseño del sistema de calefacción de una casa particular es la instalación de calderas de calefacción a gas. Esta etapa es tan importante que solo la pueden llevar a cabo empleados especialmente capacitados de empresas de construcción que cuenten con los permisos y certificados adecuados.

Sin embargo, las instrucciones que describen el proceso de instalación son útiles para que las controle. Además, algunos trabajos preparatorios se pueden hacer con sus propias manos, reduciendo los costos en efectivo.

Cálculo de los parámetros requeridos.

Potencia de la caldera

Antes de que se lleve a cabo la instalación de una caldera de calefacción de gas, es recomendable realizar cálculos de ingeniería en los que deberá confiar al elegir un modelo de equipo en particular.

Estos incluyen:

• cálculo de la potencia de la caldera de calefacción de gas;
• Cálculo del consumo de gas para calefacción.

Presta atencion De lo correcto de estos dos indicadores depende en gran medida de cuánto dinero se destinará a pagar los servicios públicos. Si el costo de operación es demasiado alto, puede considerar otros esquemas de calefacción: uso de electricidad, calderas de combustible sólido, fuentes de energía alternativas, etc.

Si la vivienda privada se construyó de acuerdo con un diseño estándar con cambios mínimos, es decir, la distancia del piso al techo no supera los tres metros, el cálculo de la caldera de calefacción de gas se realiza mediante la siguiente fórmula:

MK = S * CMP / 10, donde:

• MK - potencia del equipo instalado, kW;
• S - el área de locales con calefacción, plaza. metros;
• El CMD es la potencia específica del calentador (este valor depende de la zona climática y se calcula para cada 10 metros cuadrados de espacio).

Se supone que CMD para nuestro país es igual a los siguientes valores:

• para el sur y las regiones adyacentes: de 0,7 a 0,9 kW;
• para Rusia central - de 1,0 a 1,2 kW;
• para las regiones y territorios situados en la latitud de Moscú: de 1,2 a 1,5 kW;
• Para las regiones del norte - de 1.5 a 2.0 kW.

Sustituyendo los valores apropiados en la fórmula para el cálculo, encontramos que para calentar una casa de tamaño medio, cuyo área no exceda los 200 metros cuadrados. m., ubicado en el carril central, el equipo climático necesario con una capacidad de aproximadamente 22 kW.

Recuerde que los números son para una caldera de un solo circuito. Si su modelo elegido supone un calentamiento simultáneo del agua, la potencia estimada debe aumentarse en aproximadamente un cuarto.

Cálculo del costo de combustible

Después de determinar la potencia del equipo, es necesario calcular el gas para calefacción.

Esto se hace de la siguiente manera:

• la potencia de la caldera se multiplica por la cantidad de días en un mes y la cantidad de horas en un día;

22 kW * 30 días * 24 horas = 15840 kW / hora

• El valor obtenido se debe dividir por la mitad, ya que cualquier equipo no funciona en modo máximo durante toda la temporada de calefacción;

15840 kW / h / 2 = 7920 kW / h

• este número debe multiplicarse por el número de meses durante los cuales la casa debe calentarse (en la mayoría de los casos, 7);

7920 kW / hora * 7 meses = 55440 kW / hora

• Un metro cúbico de gas natural emite 10 kW de energía térmica, por lo tanto, al dividir el valor anterior por 10, obtenemos la cantidad de combustible gastado en calefacción;

55440 kW / h / 10 = 5540 cu. metros de gas

• Al multiplicar esta cifra por la tarifa establecida en su región, obtenemos el costo en términos monetarios.

Instalacion de equipos

Paso 1. Etapa preparatoria.

En primer lugar, debe señalarse que la instalación de cualquier equipo de calefacción es un ejercicio bastante laborioso, que requiere la presencia de una cierta cantidad de conocimientos, experiencia y herramientas.

Además, la instalación de calefacción de gas, de acuerdo con los códigos y regulaciones de construcción aplicables, debe ser realizada por compañías que tienen permisos.

Presta atencion Estas empresas también realizan reparaciones de calderas de calefacción de gas en caso de averías. No se permite la apertura independiente de paneles decorativos y realizar cambios en el diseño de los calentadores, ya que puede causar daños a la salud y la propiedad de las personas.

Antes de comprar una caldera, debe inspeccionarla cuidadosamente en busca de defectos externos, daños, asegurarse de que no haya chatarra y verificar el paquete de entrega. Por ejemplo, los soportes deben fijarse al calentador, con el que se fija en la pared.

Incluso al elegir, debe asegurarse de que el equipo sea adecuado para su uso con un tipo específico de combustible. Por lo tanto, las unidades de gas no son adecuadas para la conexión a cilindros de gas licuado. Sin embargo, hay modelos universales donde el quemador se puede actualizar.

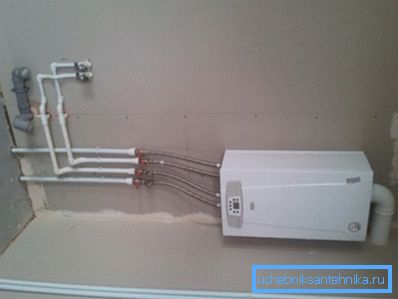

La instalación de una caldera de calefacción a gas debe realizarse en habitaciones que cumplan los siguientes requisitos:

• temperatura del aire de + 5 a + 35 grados Celsius;
• Humedad no superior al 80%;
• la pared en la que se colgará el modelo de pared debe ser fuerte (no se permite la fijación en una placa de yeso u otra partición);
• es recomendable proteger la superficie del piso o la pared sobre la cual se monta el calentador con una junta hecha de material incombustible;
• la distancia mínima de la unidad a la superficie no debe ser inferior a 5 cm;
• es imperativo considerar dónde se quitará la chimenea o el tubo coaxial para eliminar los productos de combustión;
• La conexión eléctrica se debe hacer a un tomacorriente con conexión a tierra y un disyuntor que corte la energía cuando se produzcan sobrecargas.

Paso 2. Instalación

Una vez más, debe recordarse que la instalación de calderas de calefacción por gas solo puede llevarse a cabo después de obtener los permisos apropiados de la compañía que supervisa la operación de dicho equipo.

El procedimiento de instalación para equipos de calefacción de pared consta de los siguientes pasos:

1. La fijación debe realizarse con tornillos autorroscantes con un diámetro superior a 6 mm.. Necesitarán cuatro piezas. Los lugares para taladrar los agujeros están marcados con un marcador en las dimensiones indicadas en el dibujo, incluidas en el paquete.

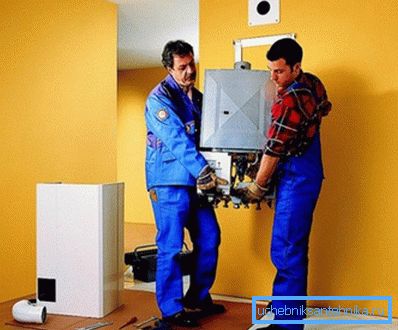

Sugerencia Dado el considerable peso de la caldera, es recomendable instalarla no solo, sino con la ayuda de uno o dos asistentes. De lo contrario, puede dejar caer el calentador en el suelo, causando daños.

1. Al elegir un lugar, debe tenerse en cuenta que la distancia desde el borde inferior del aparato hasta la superficie del piso debe ser de al menos 80 cm, y desde los laterales hasta las paredes, al menos 50 cm.
2. Después de marcar, taladrar e instalar clavijas, puede colocar la caldera.. Antes de eso, en su parte superior debe usar una gorra, que sirve como adaptador para la tubería. Además, asegúrese de evitar distorsiones. Esto ayudará a nivel de construcción ordinaria.
3. Ciertos tipos de equipos vienen con un soporte de parapeto. Primero debe instalarse, y después, el equipo climático.

Paso 3. Conectar las tuberías de agua.

En primer lugar, esta sección debe estar familiarizada con los propietarios de calderas de doble circuito que, además de calentar el refrigerante, proporcionan agua caliente a los residentes.

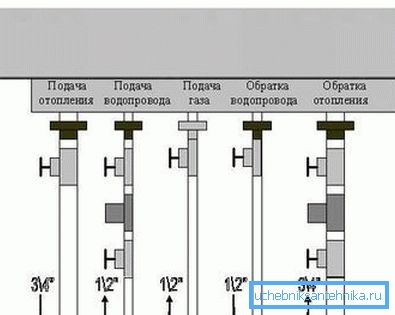

El procedimiento para conectar tuberías es el siguiente:

1. Los tapones que protegen el equipo contra el polvo, los residuos y los objetos extraños se retiran de los tubos de entrada y salida del calentador.
2. La manguera de suministro de agua se debe conectar mediante un elemento de filtro en ángulo que retenga partículas sólidas que puedan estar presentes en el agua del grifo.
3. Es conveniente equipar todas las entradas y salidas de agua con válvulas de cierre. En este caso, puede desconectar fácilmente la caldera del suministro de agua si es necesario.
4. Si fluye agua con un alto contenido de sal en su sistema de suministro de agua, también debe usar ablandadores, de lo contrario los depósitos de incrustaciones dentro de la caldera pueden provocar una rotura prematura.

Paso 4. Conexión de gas.

Este procedimiento es realizado exclusivamente por especialistas en servicios de gas. De lo contrario, puede recibir una multa, ya que viola el procedimiento actual para la operación de este tipo de equipo.

Asegúrate de observar los siguientes matices:

• la conexión se realiza mediante un tubo de metal rígido;
• la junta debe estar equipada con una junta paronit;
• También debe instalar un analizador de aire que notifique la presencia de gas en la habitación, una válvula de gas y un medidor.

Conclusión

Recuerde que las calderas de gas, las estufas y los calentadores de agua están relacionados con equipos cuyo funcionamiento está asociado con un mayor riesgo. Por lo tanto, su instalación, conexión a la red de gas y reparaciones deben llevarse a cabo en estricta conformidad con el procedimiento establecido.

Puede aprender más sobre las reglas para usar dispositivos de gas en el video a continuación.
