Instalación correcta de radiadores bimetálicos en casas y

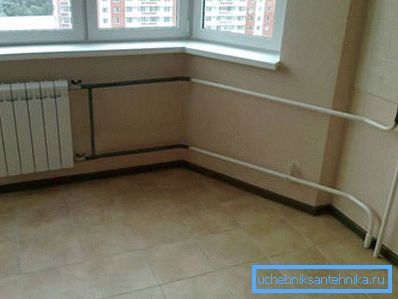

En la mayoría de las regiones de nuestro planeta con un clima templado, continental y frío, los sistemas de calefacción de agua autónomos o centralizados se consideran los métodos más eficientes para calentar edificios residenciales y comerciales. Como refrigerante, generalmente usan agua corriente o líquido no congelante que circula entre la caldera de calefacción y los intercambiadores de calor de la habitación, que son utilizados por los radiadores de calefacción domésticos.

Instalación independiente de un sistema de calefacción doméstico.

Actualmente, hay una gran cantidad de diversos aparatos de calefacción domésticos fabricados con diversos materiales que utilizan tecnologías avanzadas, por lo que más adelante en este artículo analizaremos en detalle las cualidades de rendimiento básicas de los radiadores bimetálicos para salas diseñados para calentar apartamentos residenciales y casas privadas con un sistema de calefacción autónomo o centralizado.

Además, aquí se ofrecerá una instrucción detallada para los artesanos del hogar, que presenta una descripción paso a paso de la tecnología de autoensamblaje y conexión de los radiadores bimetálicos a un sistema de calefacción doméstico.

Características de diseño de los radiadores bimetálicos.

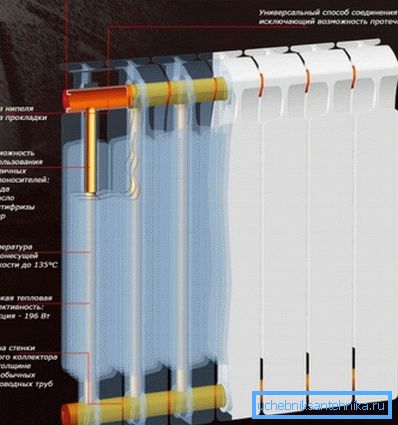

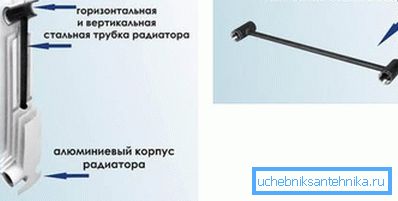

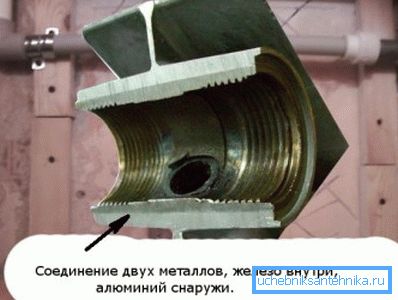

Todos los radiadores bimetálicos de calefacción doméstica están hechos de dos tipos diferentes de metal y, en la mayoría de los casos, son un circuito compuesto en el que los colectores internos del tronco y los canales de conducción de calor verticales están hechos de acero, y la cubierta exterior y el aleteo lateral están hechos de metales no ferrosos con alta conductividad térmica.

Otro rasgo característico de los productos bimetálicos es que sus canales internos tienen una sección transversal más pequeña en comparación con la batería de hierro fundido habitual, por lo tanto, con la misma presión y caudal, un cambio completo del volumen total de transferencia de calor en ellos ocurre más rápido, debido a que tienen una mayor transferencia de calor. .

Presta atencion Al calentar y enfriar los elementos bimetálicos, en un momento determinado, puede escuchar los clics característicos de bajo volumen. Se debe saber que surgen debido a la diferencia en los coeficientes de expansión lineal de diferentes metales, por lo tanto, se consideran normales.

Ventajas y desventajas

La principal desventaja de todos los radiadores bimetálicos, en comparación con las baterías de hierro fundido, es su precio relativamente alto, que se debe al alto costo de los metales no ferrosos utilizados para la fabricación de elementos de aleteo lateral que disipan el calor.

Al mismo tiempo, a pesar del alto costo, todos los productos bimetálicos tienen una serie de ventajas innegables, que son las siguientes:

1. Debido a los colectores de suministro de agua de paredes gruesas y los canales de conducción de calor verticales de acero, estos radiadores son muy confiables, Ya que no se deforman bajo la influencia de altas temperaturas, resisten bien las cargas hidrodinámicas, porque están diseñados para presiones de agua en el sistema de hasta 52 kg / cm.
2. El acero estructural y tubular es menos susceptible a la corrosión que el aluminio., por lo tanto, las paredes internas de las tuberías prácticamente no se oxidan y no crecen en exceso con la cal.

1. Las aletas de aluminio para exteriores tienen una alta conductividad térmica., y gracias a un perfil de sección transversal especialmente diseñado, tiene una gran área de superficie exterior, por lo tanto, tales partes tienen una alta transferencia de calor y una buena capacidad de disipación de calor.
2. Entre otras cosas, los productos con aletas de aluminio son significativamente más livianos que las baterías de hierro fundido., Por lo tanto, la instalación de radiadores de calefacción bimetálicos se puede realizar de forma independiente, sin asistencia.
3. Los radiadores bimetálicos tienen una larga vida de diseño., y el revestimiento decorativo exterior con esmalte de poliéster en polvo les da un aspecto estético.

Sugerencia Al elegir un radiador bimetálico de color, se debe dar preferencia a los modelos de luz, y lo mejor de todo blanco, ya que la superficie de la luz tiene la mejor capacidad de radiación de calor.

Montaje de secciones de calefacción.

Todos los tipos de radiadores domésticos salen a la venta en forma de una batería terminada ensamblada a partir de varias secciones de elementos de calefacción.

Dependiendo del volumen de la habitación climatizada, la capacidad de aislamiento térmico de los muros de carga del edificio, así como las características climáticas de una región en particular, las dimensiones y, en consecuencia, la capacidad térmica de la batería se pueden cambiar en cualquier momento desconectando o agregando el número requerido de secciones.

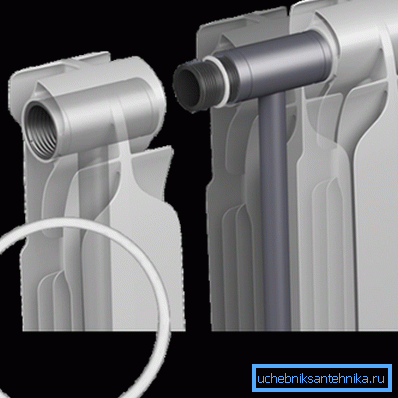

1. Las secciones de calentamiento están interconectadas por medio de tuercas de alimentación especiales, en las cuales, por un lado, se corta la rosca del lado derecho, y por otro lado, se corta la rosca externa del tubo del lado izquierdo.

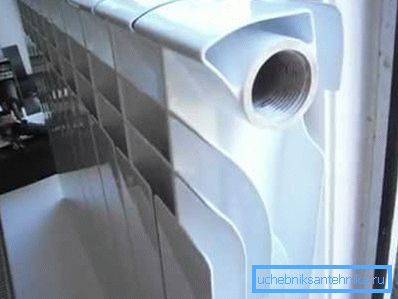

1. Cada sección de la batería tiene un orificio pasante para el paso del agua, que también, por un lado, corta el lado derecho y, por otro lado, el hilo del zurdo.

1. Antes de ensamblar la batería, debe colocar las secciones adyacentes opuestas entre sí, colocándolas en una superficie plana y dura hacia abajo.
2. Prepare dos tuercas de paso, colóquelas en una junta de sellado y luego apriételas manualmente en los orificios superior e inferior de una de las secciones 1-1.5 vueltas, prestando atención a la dirección correcta de la rosca.
3. Los orificios roscados del colector de agua de la segunda sección deben alinearse con la parte roscada de las tuercas de casquillo, luego, en la medida de lo posible, envuélvalos en ambas secciones a mano al mismo tiempo, sin hacer mucho esfuerzo.

1. Asegurándose de que las secciones del radiador estén alineadas entre sí y en la dirección correcta de enhebrado, alternativamente, con una fuerza uniforme, apriete ambos tornillos pasantes con una llave especial del radiador.

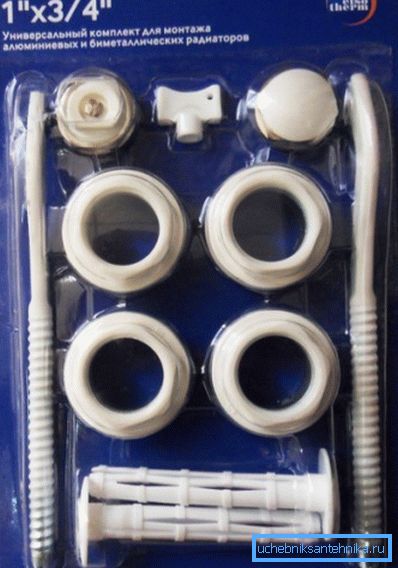

Sugerencia Los radiadores de calefacción modernos tienen orificios roscados de entrada y salida con un diámetro de rosca de 1 ", y las tuberías de suministro en la casa pueden tener un tamaño diferente, por ejemplo, 1/2" o 3/4 ". Para poder unirlos, antes de la instalación, debe comprar un kit de instalación especial para el diámetro existente de las tuberías.

Como regla general, consta de dos o cuatro soportes de pared con tacos en concreto o ladrillo, dos adaptadores con rosca para diestros, dos adaptadores con rosca para zurdos, un tapón de rosca y una válvula para purgar el aire. También se deben comprar por separado válvulas de bola y tuercas de tapa americana.

Características tecnológicas de la instalación.

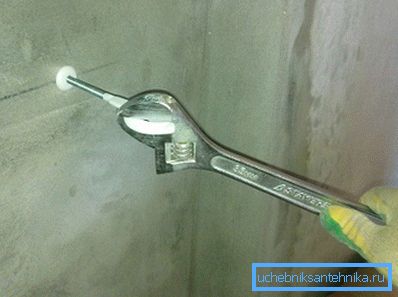

La instalación independiente de radiadores bimetálicos en la pared se realiza mediante soportes de fijación estándar, y la conexión a las tuberías del sistema de calefacción se realiza mediante una tuerca de sombrerete especial, llamada American.

1. Antes de instalar nuevos radiadores al sistema de calefacción existente, se debe realizar un lavado a fondo de las comunicaciones antiguas para eliminar los residuos, el óxido y los depósitos de sal y cal de la superficie interna de las tuberías.

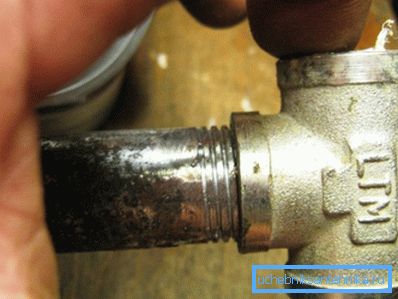

2. Al final de las tuberías de suministro de agua del sistema de calefacción, corte las roscas que necesita para atornillar las tees de bronce o latón.

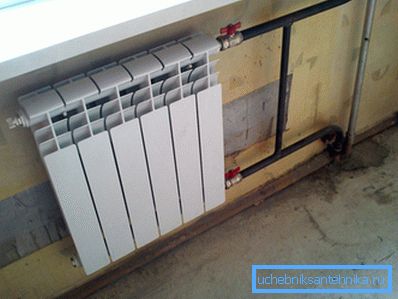

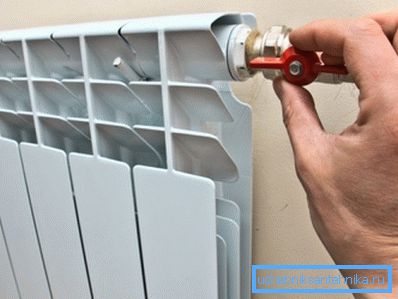

1. Para instalar grifos de bola en las salidas directas de los tees y conectar las salidas en forma de T de las tuberías de entrada y retorno entre sí con un segmento de tubería para obtener una tubería de derivación, o en otras palabras, una derivación.
2. En las aberturas de entrada y salida del radiador, instale adaptadores del tamaño requerido, en el interior para envolver el conector roscado de una tuerca americana.

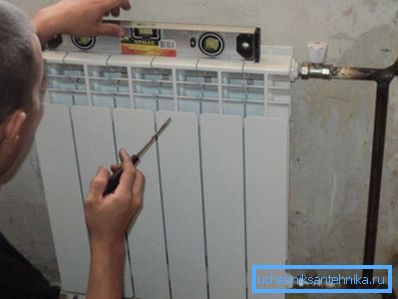

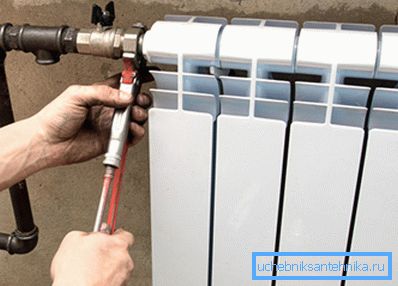

1. Después de eso, debe fijar el radiador en la pared utilizando los soportes del kit de montaje, y luego conectar las tuercas cautivas de las boquillas de entrada y salida estadounidenses a las válvulas de bola de los tubos de suministro y retorno del sistema de calefacción.

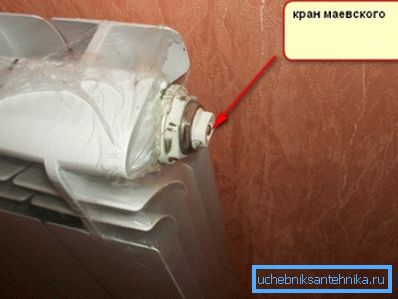

1. En el extremo ciego del colector superior de cada dispositivo de calefacción, instale una válvula automática o manual para purgar el aire del sistema, que también se llama grifo de Mayevsky.

1. Para facilitar su uso, en lugar de la llave superior, puede instalar un termostato mecánico con sus propias manos, lo que le permite mantener automáticamente la temperatura establecida del radiador de calefacción.

1. Al finalizar la instalación, pruebe el sistema a una presión de funcionamiento elevada, para detectar fugas y fugas de las conexiones roscadas.

Sugerencia Para sellar todas las conexiones roscadas, se recomienda usar una cinta de sellado fluoroplástica especial (FUM), que debe enrollarse en una capa delgada sobre la rosca, comenzando desde el extremo del tubo, a lo largo de las roscas.

Conclusión

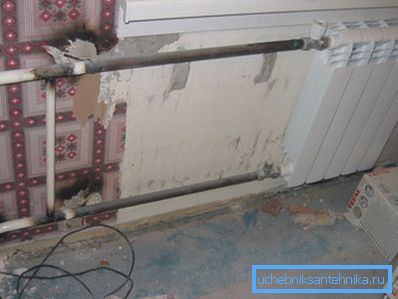

Finalmente, se debe tener en cuenta que el uso de radiadores bimetálicos es igualmente efectivo en sistemas de calefacción tanto autónomos como centralizados; sin embargo, en el caso de calefacción centralizada de un apartamento residencial, solo se pueden usar tubos de acero para conectar los radiadores bimetálicos, ya que durante las pruebas planificadas, las redes de calefacción central pueden Muy alta presión por poco tiempo.

Se puede obtener más información al ver el video al final de este artículo o al estudiar materiales similares en esta sección de nuestro sitio web.
