Hornos de calefacción con circuito de agua: principales
En este artículo, veremos qué es un horno para calentar con un circuito de agua, cuál es su principio de funcionamiento y cuáles son sus características de diseño. Además, hablaremos sobre qué modificaciones de estos dispositivos se encuentran en el mercado y cuáles de ellas se pueden elegir para su uso en una casa de campo.
La cuestión de calentar las casas de campo, las casas de campo y las casas de campo, cada persona decide por sus preferencias, capacidades y de acuerdo con las características del sitio de construcción. Desafortunadamente, no siempre es posible instalar una caldera de calefacción de gas para un funcionamiento cómodo en toda regla, ya que la tubería de distribución de gas puede estar ubicada a una distancia significativa de la casa.

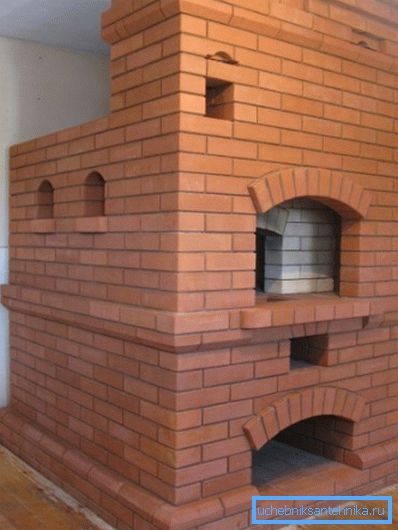

En este caso, los propietarios de la obra están tratando de resolver el problema instalando una estufa de ladrillos tradicional con o sin una encimera. Por lo general, la encimera y el fogón van a la cocina, mientras que la parte posterior del edificio se dirige a la sala de estar.
Si se desea, una estructura de este tipo puede equiparse con una masa de dispositivos útiles y funcionales, como, por ejemplo, un banco de cocina, un horno, un lugar para secar leña, etc.
Pero, desafortunadamente, los hornos construidos con las tecnologías anticuadas se caracterizan por un inconveniente importante: están privados de un circuito de agua en el que el refrigerante podría calentarse. Por lo tanto, las tuberías y los radiadores no se pueden conectar a estos dispositivos de calefacción y, como resultado, es imposible garantizar una temperatura uniforme en toda la casa.
Pero, como resulta que, si no es posible conectar una caldera de gas moderna, no es necesario recurrir a tecnologías pasadas de moda, porque hay en el mercado una amplia gama de equipos de calefacción con un circuito de agua, diseñados para otros tipos de combustible. Además, la estufa con calentamiento de agua, si se desea, se puede hacer a mano con materiales como ladrillo o chapa de acero.
El principio de funcionamiento y características de funcionamiento.
Tanto la estufa clásica como la moderna para calefacción con circuito de agua proporcionan una distribución uniforme del calor en todas las habitaciones con calefacción debido a la circulación del refrigerante.
El principio de funcionamiento es el siguiente:
- El combustible del tanque de almacenamiento entra en una cámara especial donde tiene lugar la ignición y la combustión.
- Sobre la cámara con una llama abierta hay un intercambiador de calor que calienta y calienta el agua. El intercambiador de calor, a menudo, funciona como un registro (radiador en forma de bobina) a través del cual pasa el agua corriente.
Dependiendo de la cantidad de circuitos, se determina la cantidad de intercambiadores de calor en el horno.
- El agua calentada que sale del intercambiador de calor entra en el sistema o en la tubería.
- Para la circulación del refrigerante en el sistema puede responder el tanque de expansión o la bomba de circulación para el calentamiento.
Importante: Las modificaciones equipadas con un tanque de expansión se clasifican como dispositivos no volátiles, mientras que los dispositivos equipados con una bomba de circulación implican la necesidad de una fuente de alimentación constante.
Capacidad de automatizar.
Dependiendo de las características de diseño del equipo y del tipo de combustible utilizado, algunos hornos de fábrica pueden equiparse con sistemas de automatización.
Las instrucciones para el uso de tales sistemas brindan la capacidad de suministrar energía automáticamente a la cámara de combustión. Además, a la hora especificada, el quemador se enciende y se suministra aire forzado para crear un empuje óptimo.
Importante: los equipos que funcionan con gas natural y electricidad pueden operar de manera completamente independiente de la presencia humana durante toda la temporada. La automatización de las unidades de combustible sólido y líquido proporciona una operación independiente durante 1-7 días, después de lo cual deberá reajustar el horario de trabajo.
Ventajas y desventajas
El calentamiento del horno con un circuito de agua se caracteriza por una serie de ventajas y desventajas que deben tenerse en cuenta al elegir la opción correcta.
Entre las ventajas destacamos las siguientes:
- Rendimiento ¿Es suficiente para calentar casas de campo con un área de hasta 150-200 m?
- Posibilidad de elegir una estufa de calefacción, trabajando en el tipo de combustible disponible y cuyo precio hace que la calefacción de la habitación sea rentable;
- Simplicidad y fiabilidad de un diseño. y como resultado, la previsibilidad de la explotación;
- Posibilidad de elegir entre modificaciones volátiles e independientes. teniendo en cuenta las características del sitio de construcción y el estado de las comunicaciones de ingeniería en combinación con la estabilidad de la fuente de alimentación, etc .;
- Precio asequible En comparación con el costo de la construcción de hornos de ladrillos tradicionales.
Entre las carencias destacamos momentos como:
- La automatización del equipo de calefacción cuesta mucho dinero y, por lo tanto, a un precio asequible, puede contar con dispositivos primitivos con suministro manual de combustible y con control de temperatura manual.
- La mayor parte de este equipo implica la necesidad de construir una sala de calderas especial.
- Nuevamente, para combustibles sólidos y líquidos necesitará equipar un almacén especial o cuarto de almacenamiento.
- Los hornos con un circuito de agua demuestran un nivel de eficiencia más bajo que un parámetro similar típico de las calderas de gas modernas.
Criterios de clasificación y variedades actuales.
Las estufas de calefacción que pueden funcionar con el calentamiento de agua se clasifican según criterios tales como:
- tipo de materiales de producción;
- tipo de combustible utilizado;
- Método de circulación del refrigerante;
- método de descarga de gas;
- parámetros de potencia;
- funcionalidad, a saber, la presencia de opciones tales como calentamiento de agua para el suministro de agua, equipos con encimera, etc .;
- Grado de automatización y, en consecuencia, tipo de dependencia energética.
De acuerdo con el tipo de materiales de producción, se deben tener en cuenta dos tipos:

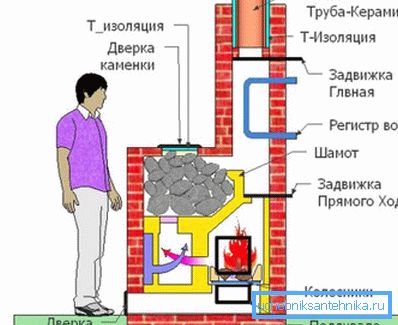

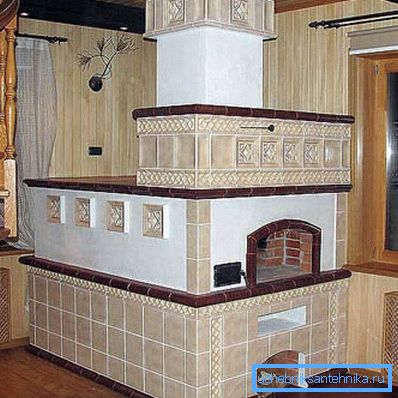

Los hornos de ladrillos son estructuras diseñadas exclusivamente para quemar combustibles sólidos (leña, pellets y briquetas, prensados a partir de residuos, carbón).

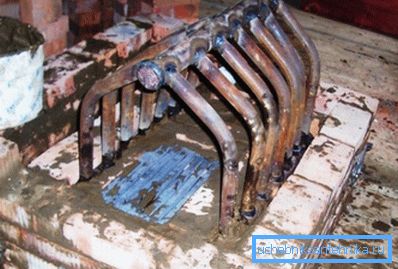

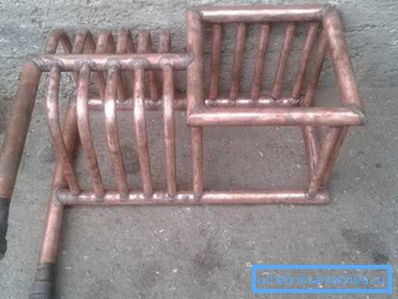

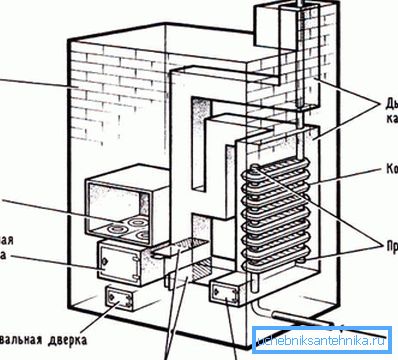

Un registro se utiliza como un intercambiador de calor en tales estructuras. Un registro es un tipo de radiador hecho de una tubería de un cierto diámetro y equipado con aletas metálicas que sirven para una extracción de calor más eficiente.
Un inconveniente importante de tal diseño es la imposibilidad de automatizar completamente todos los procesos, incluido el suministro de combustible, el control de la temperatura, la frecuencia de arranque, la ignición, etc. Una vez más, el contorno en las estructuras de ladrillo, más a menudo, uno.
Importante: las estufas de cocción con calefacción de ladrillo con circuito de agua no se pueden comprar en forma terminada en una tienda especializada. Este equipo deberá ser construido desde cero con sus propias manos, lo que requerirá un esfuerzo considerable, tiempo y materiales de construcción.

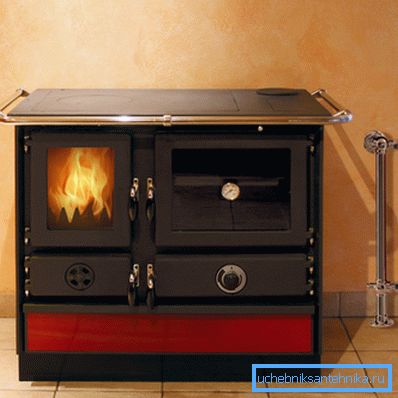

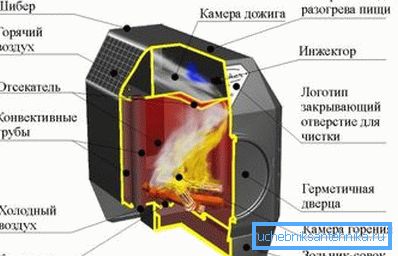

Los hornos metálicos son diseños más tecnológicos de acero o hierro fundido. Entre estos agregados cabe destacar las modificaciones de combustibles sólidos y líquidos.
El diseño de las unidades de combustible sólido no es muy diferente de las contrapartes de ladrillo, con la diferencia de que las dimensiones del horno de metal son un orden de magnitud más compacto y la masa es varias veces menor. Como resultado, es posible instalar un producto de metal en un piso de cemento o baldosa común sin la necesidad de sentar las bases.
Las estufas de acero o acero fundido con fuel oil son aún más compactas en comparación con las opciones de combustible sólido. El combustible diesel se utiliza como fuente de energía en tales dispositivos.
En relación con el aumento en el precio del combustible diesel, los hornos diseñados para la incineración de minas se están volviendo cada vez más populares en todas partes. Para no gastar dinero en la compra de dispositivos costosos de producción extranjera, algunos artesanos hacen quemadores especiales con sus propias manos.
Como resultado, la operación de hornos equipados con tales quemadores, a expensas del aceite de desecho barato, cuesta una cantidad mínima de dinero.
Conclusión
Se puede construir un horno de calefacción simple con un circuito de agua con sus propias manos de acuerdo con los esquemas que se ofrecen en este artículo. Sin embargo, puede ahorrar tiempo y esfuerzo, y comprar un dispositivo de metal ya hecho.
El uso y mantenimiento de un horno de circuito de agua, independientemente de la modificación, no es particularmente complejo. Sin embargo, si se necesitan explicaciones, puede ver el video en este artículo.
