Horno con caldera de calentamiento de agua - características

Hasta la fecha, hay muchas opciones para calentar casas de campo, en particular, el uso de una estufa con una caldera es una opción popular. Este dispositivo combina las ventajas de la caldera y la calefacción de la estufa. A continuación, observamos el dispositivo del horno con la caldera, y también analizamos los esquemas simples de dicho calentamiento, que se pueden implementar de forma independiente.

¿Por qué usar una estufa con una caldera?

La calefacción de la estufa es bastante económica y muy popular en los asentamientos donde no hay gas.

Sin embargo, tiene un inconveniente grave: las habitaciones se calientan de manera desigual, lo que genera los siguientes problemas:

• Las salas remotas pueden permanecer frías si no se calientan adicionalmente con calentadores eléctricos, lo que requiere costos financieros adicionales..
• Como no hay cortina térmica, creada por los radiadores, las ventanas se empañan constantemente e incluso se cubren de escarcha..

Para resolver este problema, no es necesario comprar una caldera de calefacción. Simplemente puede equipar el horno existente con un intercambiador de calor, desde el cual llevar a cabo el diseño de las habitaciones. Todo esto se puede hacer incluso con sus propias manos, sin la ayuda de especialistas.

Instalación de sistema de calefacción.

Instalación de intercambiador de calor.

Es posible instalar un intercambiador de calor en cualquier horno, por ejemplo, puede ser un diseño de cocción y calefacción, solo calefacción o incluso una chimenea. Lo principal es hacer un intercambiador de calor de un tamaño adecuado para que quepa en el horno o esté ubicado detrás del horno, lo que es más preferible.

Además, el intercambiador de calor debe cumplir los siguientes requisitos:

• Entre la entrada y la salida debe haber la máxima diferencia de nivel.
• El área de superficie de la bobina debe ser lo más grande posible.
• El diseño no debe interferir con la carga de combustible ni impedir la combustión.

Para hacer la bobina mejor de acero inoxidable resistente al calor. En este caso, la vida útil del producto será mucho mayor. El mejor material para estos fines es el tubo sin soldadura de pared gruesa.

Sugerencia Como intercambiador de calor, puede utilizar una batería de hierro fundido convencional. Lo único que necesitas para enjuagar y limpiar.

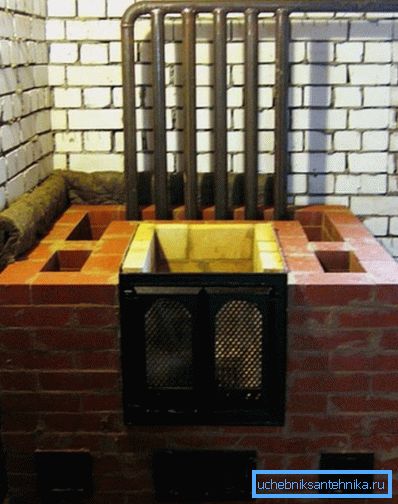

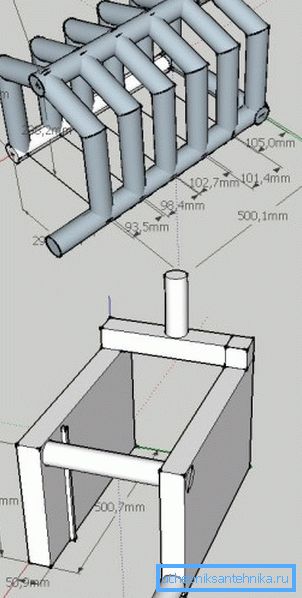

El intercambiador de calor se puede hacer de forma independiente, si tiene experiencia con la máquina de soldar, o solicítelo a la soldadora. Lo principal es hacer el dibujo de diseño correctamente, indicando todos los tamaños en milímetros.

Debe tenerse en cuenta que la potencia de la caldera dependerá del tamaño de la bobina. Además, es necesario proporcionar una distancia de al menos 5-6 mm entre las paredes del horno y la bobina, diseñada para la expansión térmica del dispositivo.

Sugerencia Si un horno de ladrillos se construye desde cero, entonces es deseable darle un diseño tal que los productos de combustión caigan en la chimenea con la temperatura más baja posible. Después de todo, cuanto más dan calor dentro del horno, mayor es su eficiencia. Redactar un proyecto es mejor dejarlo a profesionales con experiencia.

Al instalar la bobina en el horno terminado, tendrá que ser desmontado parcialmente. Esto debe hacerse con cuidado, para que luego no haya problemas durante el montaje.

Diseño

Después de que la estufa de combustible sólido esté equipada con una serpentina, se convertirá en una caldera normal. Por lo tanto, todas las acciones adicionales en la disposición de calefacción no tienen ninguna característica. Esto incluye el enrutamiento de tuberías más común, que, según las características de la habitación, puede ser de dos tipos:

El esquema de un tubo del sistema de calefacción es el siguiente:

• El circuito conectado a la estufa con una caldera de agua caliente se eleva verticalmente hacia arriba. Al mismo tiempo, se instala un tanque de expansión en su punto superior. De esta manera, se forma el colector superior. En el caso de circulación forzada del refrigerante, el colector superior no está instalado.
• Desde el circuito del tanque de expansión baja y recorre el perímetro alrededor de la habitación. Al mismo tiempo, los radiadores de calefacción están conectados constantemente. Además, cada radiador debe tener un bypass, que permitirá regular el calentamiento de las baterías.

Presta atencion Para garantizar el movimiento natural del agua, es necesario proporcionar un sesgo constante en el sistema.

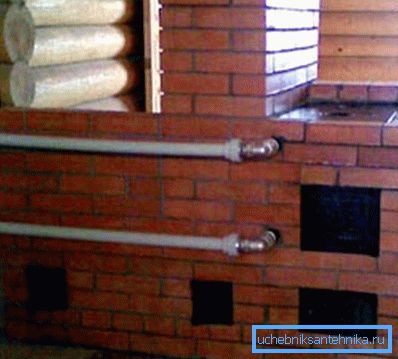

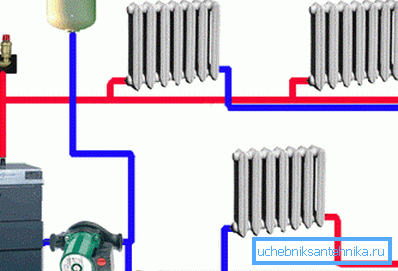

Los diseños de doble tubo son un poco más complicados.

Como regla general, el esquema es el siguiente:

• Una bomba de circulación está conectada a la caldera.
• A continuación, el tee se conecta a la bomba, con lo que se realiza el cableado al tanque de expansión y el resto del sistema.
• La tubería de suministro recorre toda la casa y termina en el último radiador. En este caso, conecta solo las entradas de todos los radiadores.
• Un tubo de desviación se origina desde el primero en el circuito del radiador al que están conectadas las conexiones de salida de todas las baterías.
• El punto final del tubo de descarga es la entrada de la bobina.

En tal esquema, un colector puede estar involucrado, lo que permitirá realizar varios cableados paralelos, que pueden requerirse en una casa grande. Debe tenerse en cuenta que el precio de este esquema es el más alto, por lo que no tiene sentido montarlo para habitaciones pequeñas.

Aquí, de hecho, las instrucciones de instalación completas para calentar el agua en presencia de un horno de combustible sólido convencional en la casa.

Conclusión

Una estufa con caldera de agua puede ahorrar y simplificar significativamente la disposición del calentamiento de agua caliente en el hogar. Lo más importante es hacer e instalar una bobina en el horno. El resto del trabajo, como ya se mencionó anteriormente, difiere poco de la instalación de un sistema de calefacción con una caldera convencional.

Desde el video en este artículo, puede obtener más información sobre este tema.
