Hacemos una caldera de calefacción con nuestras propias

09-04-2018
Calefacción

Por supuesto, la construcción de una caldera con sus propias manos es de interés para muchos propietarios de casas privadas, ya que es una forma efectiva de ahorrar su propio dinero, más la satisfacción moral que una persona obtiene al hacer algo por su cuenta. Y no siempre es posible comprar una unidad de fábrica debido a su alto costo, porque los precios de tales productos no se ajustan a los salarios del residente promedio de Rusia.

Ahora veremos cómo hacer un calentador de este tipo con un intercambiador de calor de ladrillos y veremos el video clip que lo acompaña.

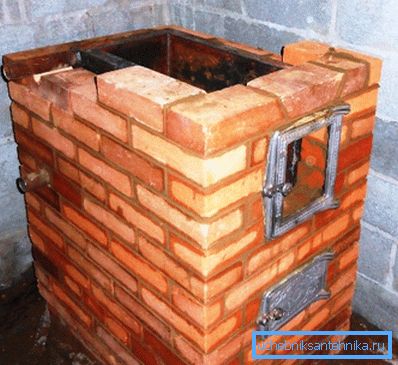

Haciendo calderas de calefacción con sus propias manos. Es posible

Hacemos todo nosotros mismos

Vista general

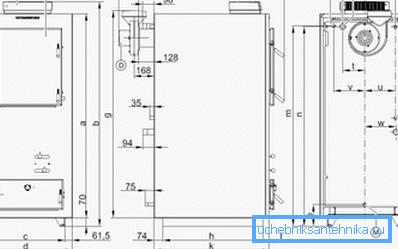

Dibujos de calderas de calentamiento tipo pirólisis.
  • En general, el diseño de las calderas de calefacción puede ser muy diferente de sus contrapartes, ya que tiene en cuenta no solo la potencia y el tipo de combustible de la unidad, sino también sus características individuales.
  • En primer lugar, se trata del diseño del intercambiador de calor, que puede ser de tuberías interconectadas, así como de tuberías y contenedores de chapa de acero, pero al mismo tiempo realizan la misma función y con la misma potencia.
  • Por supuesto, para crear un nodo de este tipo, necesita algo de experiencia y, dado que solo un soldador experimentado puede cocinar una caldera de calefacción (intercambiador de calor), entonces, al no tener habilidades profesionales en esta industria, es mejor invitar a un especialista.. Tenga en cuenta que la costura es necesaria aquí de muy alta calidad, ya que el tanque contendrá agua que puede filtrarse en la brecha, cuyo tamaño es inferior a una micra.
  • Si sabe cómo trabajar con una amoladora (amoladora angular), con un dibujo de caldera de calefacción frente a sus ojos, puede preparar piezas de intercambiador de calor de manera independiente y puede confiar el trabajo de soldadura a un profesional.. Pero es muy importante observar con precisión las dimensiones y proporciones, de lo contrario, el trabajo de soldadura será simplemente imposible debido a la inconsistencia en el tamaño.
  • También aquí necesita las habilidades de un instalador de estufas o, al menos, de un albañil: tiene que levantar ladrillos y, según ciertas reglas, ya que cada dibujo de la caldera de calefacción tiene sus propias características debido a su diferente tamaño.

Nota Veremos varios diseños que puede hacer de forma independiente o con la ayuda de un soldador profesional.

Opción número 1

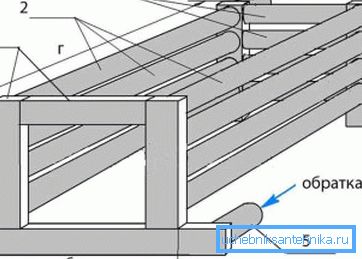

Diseño tubular horizontal: 1) perfil de acero 60x40x4 mm; 2) tubo de acero 60x3-5 mm; 3) tubo de acero 40x3-4 mm; 4) alimentación 50x4-5 mm; 5) retorno 50x4-5 mm; a) 360 mm; b) 40 mm; c) 300 mm; d) 800 mm

En el perfil hueco que se utilizará para bastidores verticales. Corte los orificios redondos correspondientes al diámetro del tubo de acoplamiento, esto se hace mediante soldadura eléctrica o un cortador de gas. Esto se realiza desde dos lados y al mismo tiempo, con cada uno de ellos, en el lado del perfil de 60 mm, se cortan cuatro orificios con un diámetro de 50 mm y cuatro de 40 mm cada uno en el plano de 40 mm.

También en la parte inferior de la estructura, se corta un orificio redondo de 50 mm de diámetro, desde la parte inferior para el retorno (agua enfriada) y desde el orificio opuesto en el lado opuesto desde la parte superior para suministrar el portador de calor.

Nota Después de la soldadura, en cualquier caso, habrá hundimientos en la superficie del metal, pero dicho trabajo debe ser lo más claro y delicado posible. Por lo tanto, elimine todas las irregularidades en el plano con la amoladora, y las caras internas de los orificios, si es necesario, deben tratarse con un archivo redondo o semicircular.

Cuando todos los espacios en blanco se restauren a su estado original, necesitará un plano horizontalmente plano: incluso puede ser un escudo de madera, eliminado de las tablas, solo es necesario remojarlo con agua para protegerlo contra las chispas.

La instrucción recomienda en primer lugar ensamblar (soldar) las paredes delantera y trasera y solo luego montar los otros elementos. Estos dos paneles se instalan en una posición estrictamente vertical uno frente al otro y, a su vez, todos los tubos están soldados, solo que este trabajo se realiza mejor con un asistente, de modo que sea posible fijar las piezas en ángulo recto.

Cuando el marco esté listo, puede preparar los extremos abiertos en un perfil rectangular y soldar los niples de suministro y retorno mencionados anteriormente. Todo: ahora es necesario moler las costuras con un molinillo y verificar que la estructura no esté apretada al introducir agua en ella y dejarla durante 1-2 horas. En ese caso, si el trabajo no se realiza de forma totalmente cualitativa, entonces verá manchas oscuras en las costuras: se trata de fugas.

Opción número 2

Nota Si se dispone de chapa de acero resistente al calor con un espesor de 3-5 mm, la instalación de la caldera de calefacción, más precisamente, la instalación del intercambiador de calor en sí puede simplificarse enormemente.

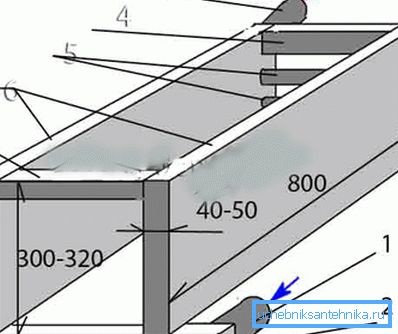

Chapa de acero y tubos: 1) Retorno de 50 mm de diámetro; 2) un perfil hueco de 60x40 mm; 3) alimentación de 50 mm de diámetro; 4) un perfil hueco de 60x40 mm; 5) tubos de 32 mm o 40 mm; 6) chapa de acero 3-5 mm (lado); 7) perfil puente 60x40 mm

Este diseño, de hecho, no necesita comentarios detallados, ya que toda la estructura consiste casi completamente en láminas (capacidad) soldadas entre sí, que se comunican entre sí mediante perfiles tubulares.

Y, por supuesto, desde la parte frontal y posterior hay conexiones para el suministro y retorno de refrigerante. A pesar de la aparente simplicidad del producto, el trabajo de soldadura debe ser realizado nuevamente por un profesional, de lo contrario, existe el riesgo de fugas de las costuras.

Nota Las dimensiones de este diseño se pueden cambiar dependiendo del tamaño del horno. Pero al mismo tiempo, la sección transversal del perfil tubular y el espesor de la lámina de acero deben permanecer sin cambios.

Asamblea

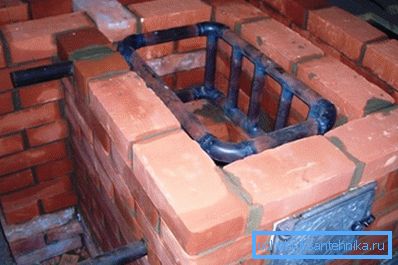

El tendido del horno y la instalación del intercambiador de calor. La foto

No nos enfocaremos en detalle en las reglas y los parámetros de la instalación de la estufa, ya que este es un tema bastante amplio y debe destacarse en un artículo separado: veremos las disposiciones generales.

Como mencionamos anteriormente, las dimensiones del calentador se pueden cambiar, pero en este caso, las dimensiones de la estufa son bastante adecuadas para una casa de campo o casa de campo, cuyo área no exceda los 90-100 m.2 Con sistema de calefacción estándar (radiadores). Por lo tanto, es necesario tener en cuenta que en cada uno de los dispositivos de calefacción no habrá más de 7-8 secciones, el sistema será de dos tuberías y no habrá un segundo circuito (piso con calefacción).

Sin falla, el horno debe basarse en una base de hormigón y todos los parámetros deben cumplir estrictamente con la vertical y la horizontal, es decir, respetando el ángulo de 90 °. El intercambiador de calor debe configurarse de modo que su parte superior sea más baja que el circuito de alimentación, al menos 10 mm, esto se hace para evitar los atascos de tráfico en el sistema.

La colocación de las paredes, que se erigen alrededor del intercambiador de calor, debe exceder su altura en al menos 20-30 mm (medio ladrillo), y la parte superior del edificio está cubierta por una placa de hierro fundido para cocinar de hierro fundido, que es muy conveniente para casas de verano y casas de campo. Al mismo tiempo, la placa de hierro fundido debe ser un elemento fácilmente removible (como una tapa) para proporcionar acceso a la limpieza preventiva del hollín, lo que aumenta considerablemente la eficiencia de la unidad.

Construcción vertical

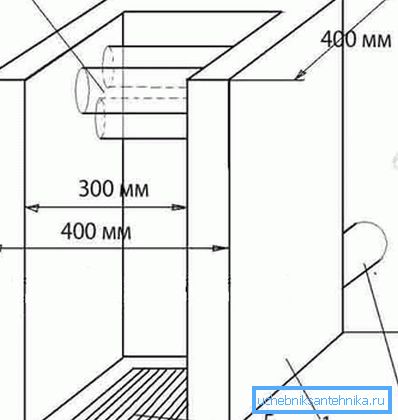

Opción de caldera vertical de combustible sólido: 1) capacidad de la hoja de acero 3-5 mm; 2) diámetro del tubo 40 mm o 50 mm; 3) retorno; 4) presentación; 5) un lugar para la parrilla

Si el dispositivo de la caldera de calefacción está diseñado solo para el circuito de calefacción, entonces puede usar un diseño vertical estrecho, donde habrá una placa de cocina con una encimera encima o no existirá en absoluto. Para una estructura de este tipo se usa el mismo intercambiador de calor, que se describe en la opción No. 2, solo sus dimensiones deben personalizarse según el tamaño del horno.

Opcion economica

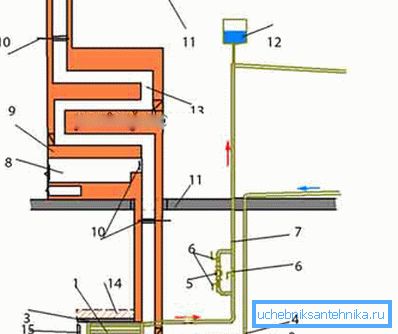

1) intercambiador de calor; 2) el caso; 3) una losa o bóveda de ladrillo (opcional); 4) reembolso; 5) bomba de circulación; 6) válvulas de cierre; 7) presentación; 8) cámara de combustible; 9) estufa; 10) válvulas de compuerta; 11) superposición; 12) tanque de expansión; 13) canales de humo; 14) bóveda de ladrillo; 15) la puerta de la caja de fuego; 16) sopló

Esta opción implica que la caldera de calefacción se ubicará en el sótano o en la planta baja. Esto le permite observar la diferencia entre la parte inferior de la caldera y el corte superior de la chimenea, ¡que debe ser de al menos 7 m!

Preste atención al dibujo: en la chimenea de la caldera (arriba) hay una estufa o un escudo de calefacción, mientras que la caldera debe estar justo debajo de la estufa o el escudo. La conclusión es que la chimenea de la caldera pasa a través del sistema de tiro del horno. En la salida de la cámara de combustión de la caldera, se instala una válvula que se cierra cuando se usa la caldera y se abre durante el funcionamiento del horno.

Conclusión

Solo prestamos atención a las disposiciones generales, cómo hacer una caldera de calefacción con nuestras propias manos, e incluso entonces, estas son solo algunas de las opciones más buscadas. De hecho, hay muchos esquemas y métodos diferentes, y cada uno de ellos vale la pena considerarlos en un artículo separado.
