Grupo de seguridad de calefacción: investigar la composición

¿Qué, además de la caldera, las tuberías y los dispositivos de calefacción, debería estar equipado con un sistema de calefacción cerrado con circulación forzada? ¿Cuáles son las funciones del grupo de seguridad en el sistema de calefacción? Debemos familiarizarnos con la lista de dispositivos, el algoritmo de su elección y el orden de instalación.

Composicion

Así pues, se da: hemos comprado una caldera de combustible sólido que consta de una cámara de combustión, un intercambiador de calor y un sistema de automatización simple, que permite reducir la potencia térmica durante el sobrecalentamiento. Obviamente, necesitaremos radiadores y tuberías para distribuir el agua calentada por la caldera.

¿Qué más se necesita para el funcionamiento normal del circuito?

1. Tanque de expansion. Compensa un aumento en el volumen de refrigerante durante el calentamiento. El agua es casi incompresible; El tanque es, simplemente, un globo de goma en una caja de metal. Con el aumento de la presión en el sistema de calefacción, esta bola disminuye de volumen, lo que permite que el tanque se acomode al exceso de refrigerante.

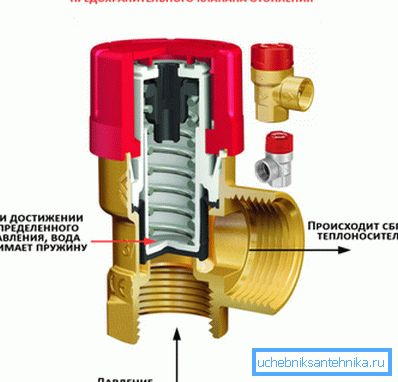

2. Válvula de seguridad. Cae el exceso de refrigerante en caso de que la capacidad del tanque de expansión sea insuficiente.

Por cierto: el accionamiento de la válvula indica que el refrigerante está hirviendo, lo cual es inaceptable, o que el volumen del tanque de expansión es insuficiente. En lugar de reemplazar con un dispositivo más grande, se puede instalar un tanque adicional en el circuito; Se resumen los volúmenes de varios botes.

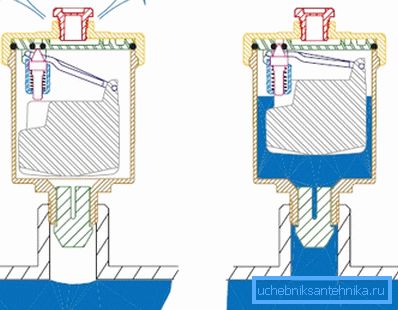

1. Salida de aire automática. Elimina los tapones de aire del sistema que pueden impedir la circulación del refrigerante.

1. Manómetro (como opción - termomanómetro). El dispositivo sirve para monitorear visualmente los parámetros del sistema.

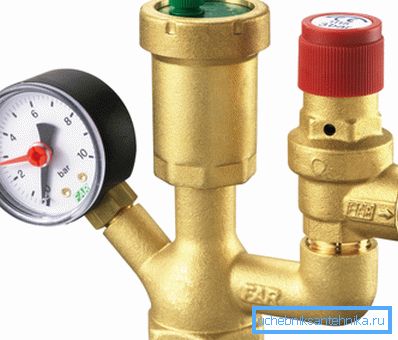

Los últimos tres dispositivos a menudo se venden como ensamblajes en un caso común y se denominan grupo de seguridad. Junto con el tanque de expansión, están diseñados para evitar la destrucción de la caldera y el circuito de calefacción durante las fluctuaciones de presión en ella.

Además de lo anterior, para el funcionamiento normal de un sistema cerrado, son necesarios los siguientes:

• Vozdushniki (elementos especializados de válvulas, las llamadas grúas Mayevsky o grifos de agua ordinarios). Se montan en uno de los tapones superiores de cada calentador ubicado encima del relleno.
• Bomba de circulación, que proporciona el movimiento del refrigerante en el circuito.
• Un filtro grueso que previene daños a la bomba de circulación, escamas, arena u otros cuerpos extraños, por alguna razón ingresó al circuito.
• Opcionalmente, válvulas, válvulas reguladoras y cabezales térmicos, que permiten controlar el funcionamiento de los dispositivos de calefacción y, si es necesario, apagarlos completamente uno por uno.

Ubicación

¿En qué punto del contorno es mejor colocar cada uno de los elementos enumerados al montarlo usted mismo?

¿Cuál es la razón de tales instrucciones de instalación para cada elemento?

Grupo de seguridad

La presión en el circuito alcanza sus valores máximos justo en la salida de la caldera: cuando se calienta, el refrigerante se expande. Las pérdidas hidráulicas y una disminución gradual de la temperatura del refrigerante reducen algo la presión con la distancia del intercambiador de calor.

Los dispositivos que registran el exceso de presión y el vapor de descarga generado durante el sobrecalentamiento, es lógico colocarlos lo más cerca posible del punto de máxima presión y posible vaporización.

Bomba

Normalmente se coloca en un punto con una temperatura mínima. El calentamiento a largo plazo no beneficia a los mecánicos de la bomba de circulación para el calentamiento. Como puede imaginar, la temperatura mínima del refrigerante será después del paso de todos los dispositivos de calentamiento, frente a la caldera.

Filtro

Su función principal es proteger la bomba, que, de hecho, no deja ninguna opción especial. El filtro se instala de tal manera que atrape cualquier residuo inmediatamente antes de pasar el impulsor.

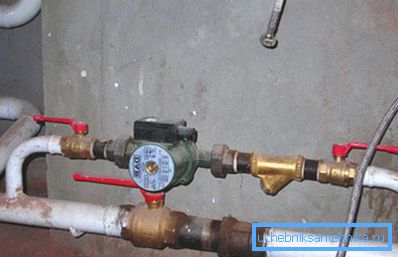

Útil: la bomba y el filtro suelen estar equipados con válvulas de cierre. Esto le permite limpiar el sumidero y retirar la bomba para su reparación o mantenimiento con una pérdida mínima de refrigerante.

Tanque de expansion

El tanque se coloca donde el flujo de refrigerante lo más cerca posible del laminar. Cuanto menor sea la turbulencia, más pequeñas serán las fluctuaciones de presión en el circuito, menor será la posibilidad de que una válvula falsa se dispare y la pérdida de refrigerante.

Los giros se crean en cualquier curva, diámetro de transición, elemento de válvula de cierre y, en primer lugar, en el impulsor de la bomba.

Personalización

Para los dos elementos del fleje de la caldera, la válvula de seguridad y el tanque de expansión, debe seleccionar la presión y la presión de carga, respectivamente.

¿Qué números deben orientarse?

• La válvula de seguridad generalmente se ajusta a 2.5 - 3 kgf / cm2.

• La presión de carga del tanque debe corresponder a la presión hidrostática en un circuito completamente lleno.

Consejo: una sobrepresión de 1 kgf / cm2 puede elevar una columna de agua en 10 metros. En consecuencia, con una altura máxima del circuito cerrado por encima del tanque de expansión de 5 metros, la presión de carga será de 0.5 kgf / cm2, 7 metros - 0.7 kgf / cm2, y así sucesivamente.

Ayuda en la elección

Tanque de expansion

Al comprar un tanque de expansión, se recomienda realizar un cálculo preciso teniendo en cuenta el coeficiente de expansión del refrigerante elegido, la temperatura delta en el circuito y la relación de eficiencia del tanque, que aumenta con la brecha entre la presión de carga y la presión máxima de trabajo.

Sin embargo, el exceso de capacidad del tanque no ocasiona ningún daño, y el precio de los tanques que difieren en incrementos de volúmenes difiere ligeramente. Por lo tanto, por lo general, el tanque simplemente se toma igual al 10% de la cantidad total de refrigerante en el sistema.

Bomba

La presión mínima de 2 metros, característica de los modelos de bombas de gama baja, es suficiente para que un sistema correctamente calculado funcione a cualquier longitud razonable del circuito. El rendimiento se elige de tal manera que todo el volumen de refrigerante gire 3 veces por hora. Por ejemplo, con un volumen completo de 500 litros, se toma una bomba con una capacidad de 1,5 m3 / hora.

Conclusión

Esperamos que nuestras recomendaciones ayuden al lector a elegir el equipo de calefacción para su hogar.

El video adjunto le ofrecerá información adicional. ¡Éxitos!
