Grúas para calefacción por radiadores: cómo elegir las

15-02-2018
Calefacción

Para el correcto funcionamiento del sistema de calefacción, es necesario regular con precisión el volumen de refrigerante que ingresa a la batería y eliminar el aire acumulado de la misma. Además, a veces, en el caso de un accidente o la necesidad de un reemplazo planificado, es necesario bloquear completamente el acceso del fluido al panel de calefacción. En todos los casos mencionados anteriormente, el grifo del radiador de calefacción ayudará, con la ayuda de la cual podrá apagar varias partes de la red climática con sus propias manos sin detener por completo el funcionamiento de esta última y descargar las baterías.

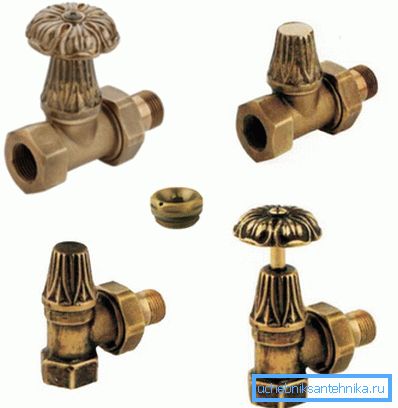

Las válvulas del radiador son un elemento necesario de la red de calefacción.

Grifos de agua

Propósito del equipo

Las grúas que se montan en los radiadores son necesarias no solo para bloquear el acceso de agua al equipo.

Realizan muchas otras tareas igualmente importantes:

  • regular la temperatura del radiador limitando la cantidad de agua caliente bombeada a través de la batería;
  • quitar los tapones de aire del sistema de calefacción, que reducen en gran medida la efectividad de su trabajo;
  • Se utilizan para llenar y descargar el refrigerante no solo en los radiadores, sino también en las tuberías que los conectan.;

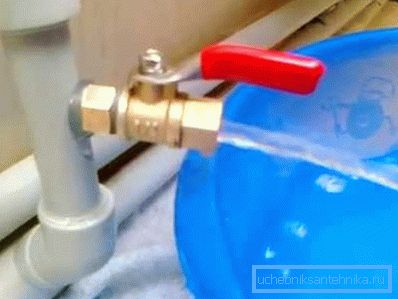

Una de las funciones de las grúas es llenar y drenar el refrigerante.
  • Puede usarse para apagar la red de calefacción en caso de accidente, reparaciones planificadas o de emergencia.

Sobre la base de las tareas anteriores, es necesario distinguir los siguientes tipos de grúas:

  1. Para desconectar la tubería principal, parte de la red de calefacción o un dispositivo separado. Con su ayuda, puede apagar el agua en caso de accidente o reparación.
En la foto - una válvula de bola para cerrar tuberías.
  1. Para ajustar el flujo de agua. En este caso, además de los modos "encendido" y "apagado", debe haber otros. La capacidad para establecer la temperatura en la casa depende de la precisión con la que la válvula puede configurar la cantidad de refrigerante suministrado.
  2. Para descargar gas o agua. En el primer caso, las válvulas ayudan a eliminar los cierres de aire; en el segundo, a eliminar el líquido de las tuberías y los radiadores, después de lo cual puede inspeccionarlos y reemplazarlos.

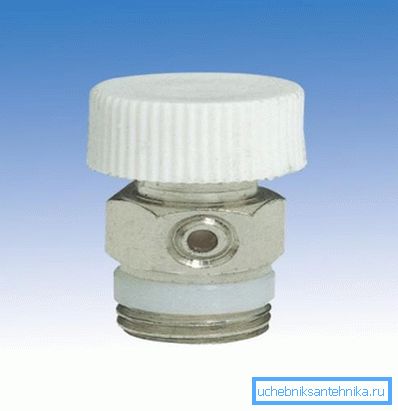

Se necesitan algunos grifos para purgar el aire de los radiadores.

Sitios de instalación

A pesar del nombre, una válvula para un radiador de calefacción se puede montar no solo en el equipo especificado, sino también en otros lugares (según el propósito funcional):

  • En la entrada de la tubería central de calefacción al sótano de la casa, se abren y cierran al principio y al final de la temporada de calefacción.
  • a la derivación (tubería entre la entrada y la salida de la batería que proporciona el flujo directo del refrigerante): aquí se necesitan válvulas reguladoras para reducir o aumentar el volumen de fluido que fluye y cambiar la red forzada a la circulación natural;
  • en los elevadores: a menudo, estas grúas se montan en las entradas de un apartamento en edificios de gran altura y permiten la reparación de la red climática local sin apagar todo el sistema;
  • en las boquillas de la batería: su propósito principal es ajustar la temperatura del aire, porque las válvulas termostáticas automáticas son apropiadas aquí;

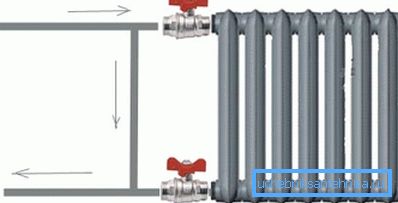

Lugares de instalación de grúas sobre el radiador.
  • En lugares donde se puede formar un bloqueo de aire, aquí se instalan los grifos de Mayevsky, que sirven para liberar el aire que se acumula cuando el sistema se llena de refrigerante o durante su funcionamiento.

Presta atencion El uso de válvulas, ajustables automáticas, permite, sin intervención humana, dispensar la cantidad de agua que ingresa a la batería y eliminar el aire acumulado del sistema. La desventaja de tales soluciones es solo una: el alto precio.

Materiales utilizados

Una característica de las válvulas de cierre y control instaladas en los sistemas de calefacción es su contacto constante con el refrigerante, cuya composición química y física a menudo deja mucho que desear.

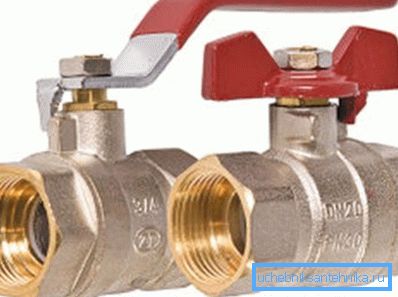

Grifo de latón para sistema de calefacción

Por lo tanto, el material utilizado en ellos debe ser resistente a la corrosión y resistir bien la acción mecánica de las partículas abrasivas que se encuentran en el fluido en circulación.

Las grúas más utilizadas son las siguientes:

  • Latón –– fijado a tuberías con accesorios especiales;
  • Polipropileno: se instala en tubos de polímero mediante soldadura.

Sugerencia En algunas ferreterías puedes encontrar grúas de siluminio. Se ven como latón, pero cuestan mucho menos. Su calidad, resistencia y durabilidad es baja, por lo que no debe usar tales válvulas para el diseño de redes de ingeniería.

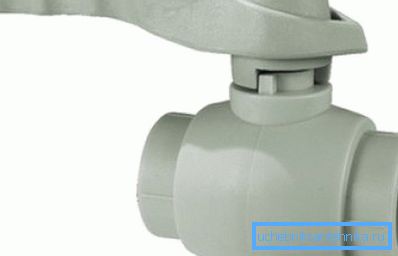

Grifo de polipropileno

Tipos de grua

Todas las grúas existentes se dividen en dos grupos:

  1. Cierre Hay rectas y angulares. Se montan en radiadores y se usan para bloquear el acceso y regular la cantidad de agua caliente que ingresa a las baterías. Su uso le permite proteger el panel de calentamiento del impacto hidráulico y neumático que se produce durante el llenado del sistema con refrigerante. Además, brindan la oportunidad de apagar una batería en particular y repararla, limpiarla o reemplazarla. Se montan fácilmente en baterías con roscas de tubería, formando una conexión completamente firme. Soportan bien la fuerte presión del fluido y tienen un aspecto atractivo.

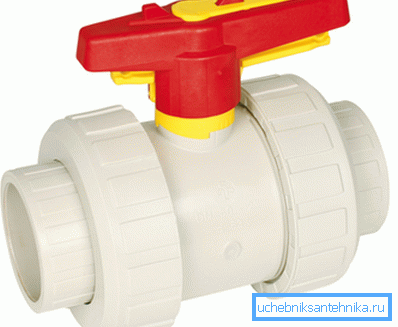

Llave de paso

La desventaja es la imposibilidad de un control fino de la temperatura en la habitación. A menudo se utiliza en sistemas de calefacción autónomos, donde el cambio de modo se realiza mediante el panel de control de la caldera.

  1. Control termostático. Dentro de la grúa hay un contenedor flexible especial lleno de líquido o gas. Cuando se calienta o enfría, aumenta o disminuye, respectivamente, regulando el acceso del agua a la batería y, por lo tanto, a la temperatura. Hay dos tipos de grúas termostáticas:
    • con control manual: en este caso, gire la perilla y ajuste la temperatura usted mismo, enfocándose en los números que se aplican al cuerpo de la grúa;
    • Automático: en este caso, la temperatura de la habitación se controla mediante un microchip en función de las condiciones externas (se utilizan los datos proporcionados por sensores especiales).

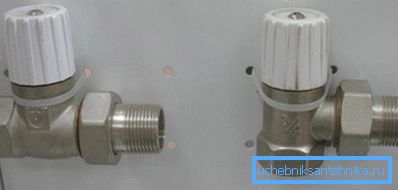

    Dispositivos termostaticos

    Las ventajas del último tipo de grúas son obvias:

    • la capacidad de cambiar la temperatura de la batería, dependiendo de las condiciones climáticas;
    • ahorro de portador de calor debido a un ajuste más fino del funcionamiento del equipo climático;
    • Protección contra la congelación del refrigerante con una fuerte disminución de la temperatura externa.

    Clasificación de los mecanismos de bloqueo.

    Los grifos de calefacción se clasifican según una característica más: el diseño del dispositivo de bloqueo.

    Ellos son

    • bola (pestaña): solo puede estar en el estado de encendido y apagado, no se proporcionan opciones intermedias;
    Dispositivo de válvula de bola
    • cónico: le permite cerrar el orificio para el flujo de agua, abrirlo y colocar la válvula en posiciones intermedias;
    • Automático: el control del volumen del fluido que fluye se regula con la ayuda de una electrónica especial.

    Los grifos con bridas se instalan con mayor frecuencia en tuberías. Esto se debe a que su diseño es capaz de soportar una alta presión de fluido. Pueden servir de forma fiable durante mucho tiempo.

    Dispositivo de grúa de cono

    En cuanto a los propios radiadores, utilizan productos cónicos equipados con acoplamientos. La presencia de la rosca le permite fijar firmemente las válvulas de control a la entrada y la salida de la batería, y el mecanismo de bloqueo cónico le permite ajustar con mayor precisión la cantidad de agua entrante.

    Grulla de mayevsky

    Además de los grifos de agua, las baterías de aire están montadas en los radiadores. Se llaman grullas Mayevsky. Sirven para eliminar el aire que inevitablemente se forma en las tuberías y los radiadores durante el funcionamiento del sistema. Las instrucciones de instalación para los sistemas de calefacción contemplan la instalación de dichos dispositivos en la parte superior de cada panel de calefacción.

    Principio de funcionamiento

    El elemento principal de la grúa Mayevsky sirve como una válvula de aire de aguja. Este mecanismo se puede activar con una llave especial o con un destornillador convencional.

    La válvula de aire debe instalarse en el lado opuesto a la válvula de admisión del radiador. A medida que se llena el portador de calor, el aire presente en la batería se eleva y se acumula en la esquina superior del dispositivo. Allí se instala una grúa a través de la cual se libera el bloqueo de aire formado.

    Grúa de aire de Mayevsky

    El procedimiento para trabajar con la válvula Mayevsky es simple: debe desatornillar el tornillo hasta que aparezca un silbido que emite aire saliente. Tan pronto como el agua sale del agujero, la válvula puede cerrarse.

    La grúa puede tener un cuerpo polimérico o ser de latón. Ambas opciones son bastante confiables. Solo es necesario asegurarse de que la salida de la válvula de aire no esté obstruida con partículas sólidas, que a veces se encuentran en el refrigerante. Se puede limpiar con una aguja ordinaria.

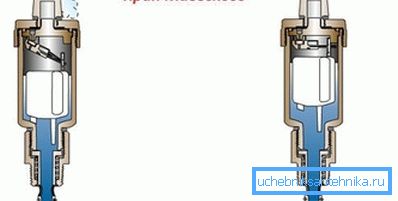

    El principio de la grúa Mayevsky

    Sugerencia Si tiene un sistema de calefacción con circulación forzada en su hogar, debe apagar el equipo de bombeo antes de retirar la esclusa de aire con una grúa Mayevsky. De lo contrario, el agua caliente fluirá demasiado rápido y el aire no tendrá tiempo de acumularse en la parte superior del radiador.

    Válvulas de aire automáticas

    Cada fabricante de equipos sanitarios se esfuerza por producir equipos que regulen ciertos parámetros de las redes de ingeniería sin intervención humana. Esto también se aplica a las válvulas de aire que quitan los tapones de las baterías y las tuberías de calefacción.

    La grúa automática Mayevsky no se ve prácticamente diferente de su progenitor. El principio de su funcionamiento tampoco ha cambiado. Sin embargo, un mecanismo especial abre independientemente la válvula cuando la presión del aire en la batería aumenta por encima del valor establecido.

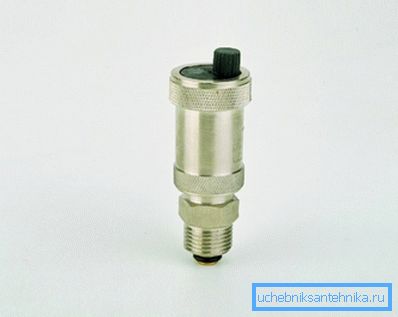

    Válvula de aire automática Mayevsky

    Por lo tanto, la válvula de aire automática instalada lo liberará de la necesidad de revisar periódicamente el sistema de calefacción para detectar atascos de aire y eliminarlos manualmente.

    Características de la instalación de grúas automáticas Mayevsky.

    Este dispositivo se puede montar en casi todos los radiadores existentes. Sin embargo, los propietarios de baterías de hierro fundido generalizadas tendrán que decepcionarse. La grúa de Mayevsky no les ayudará a hacer frente al aire en la red climática.

    Esto se ve afectado por las siguientes circunstancias:

    1. Las superficies internas del radiador de hierro fundido se oxidan gradualmente durante la operación, cuyas partículas se desprenden, penetran en el refrigerante y pueden obstruir la apertura de la válvula de aire automática.
    2. El sistema de suministro de agua central, del que forman parte las baterías de hierro fundido, no está equipado con filtros que atrapen partículas sólidas en el fluido de transferencia de calor. Además, a menudo se agregan varios productos químicos agresivos al agua, lo que también afecta negativamente el funcionamiento de las válvulas de aire.
    3. De los radiadores conectados al sistema de calefacción urbana, a menudo en el período de verano drenan el agua. Por lo tanto, después de llenar el sistema, pueden formarse tapones demasiado grandes, que no funcionarán a través de un orificio de 2 mm. Tendremos que utilizar métodos más efectivos.

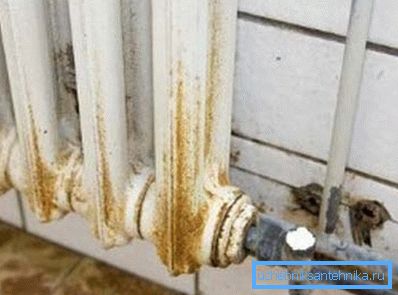

    Instalar la grúa Mayevsky en baterías de hierro fundido no funcionará

    Presta atencion Todas las ventajas de las grúas automáticas Mayevsky se revelan solo al diseñar sistemas de control autónomos, donde es posible controlar la calidad del refrigerante, su temperatura, presión y otros parámetros operativos igualmente importantes.

    Conclusión

    Las válvulas de cierre y control para la organización de la circulación de agua y aire en el sistema de calefacción juegan un papel muy importante. Pero además, se utiliza un gran número de otros equipos en el diseño de redes de calefacción. Puede aprender más características visuales de nuestro tema en el video a continuación.
