Gráfico de temperatura del sistema de calefacción:

17-04-2018
Calefacción

¿Qué leyes están sujetas a cambios en la temperatura del refrigerante en los sistemas de calefacción central? ¿Qué es el programa de temperatura del sistema de calefacción 95-70? ¿Cómo alinear los parámetros de calefacción con el horario? Tratemos de responder estas preguntas.

La temperatura de las baterías está interconectada con el clima exterior.

Que es

Empecemos con un par de tesis abstractas.

  • Con las condiciones climáticas cambiantes, la pérdida de calor de cualquier edificio cambia después de ellos.. En la congelación para mantener una temperatura constante en el apartamento, se necesita mucha más energía térmica que en clima cálido.

Especifique: el costo del calor no se determina por el valor absoluto de la temperatura del aire en la calle, sino por el delta entre la calle y el interior. Por lo tanto, a + 25 ° C en el apartamento y -20 en el patio, los costos de calefacción serán exactamente los mismos que en +18 y -27, respectivamente.

  • El flujo de calor del calentador a una temperatura constante del refrigerante también será constante. Una caída en la temperatura ambiente lo aumentará ligeramente (nuevamente, al aumentar el delta entre el medio de calentamiento y el aire en la habitación); Sin embargo, este aumento será categóricamente insuficiente para compensar la mayor pérdida de calor a través de la envoltura del edificio. Solo porque el umbral más bajo de temperatura en el apartamento está limitado por el SNiP actual a 18-22 grados.

La solución obvia al problema de aumentar las pérdidas es aumentar la temperatura del refrigerante.

Obviamente, su crecimiento debe ser proporcional a la disminución de la temperatura exterior: cuanto más frío está fuera de la ventana, mayor será la compensación de la pérdida de calor. Lo que, de hecho, nos lleva a la idea de crear una tabla específica para hacer coincidir ambos valores.

Por lo tanto, el gráfico de la temperatura del sistema de calefacción es una descripción de la dependencia de la temperatura de las tuberías de suministro y retorno en el clima exterior actual.

Como se arreglan las cosas

Hay dos tipos diferentes de gráficos:

  1. Para redes de calor.
  2. Para el sistema de calefacción interno.

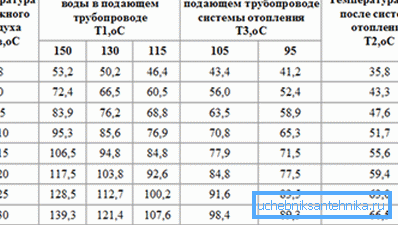

La relación de las temperaturas de flujo en la pista y en la casa.

Para aclarar la diferencia entre estos conceptos, probablemente vale la pena comenzar con una breve descripción de cómo funciona la calefacción central.

CHP - redes de calor

La función de este paquete es calentar el refrigerante y entregarlo al usuario final. La longitud de la red de calefacción generalmente se mide en kilómetros, la superficie total - en miles y miles de metros cuadrados. A pesar de las medidas para el aislamiento térmico de las tuberías, la pérdida de calor es inevitable: después de haber pasado de CHP a la frontera de la casa, el agua de proceso tendrá tiempo para enfriarse parcialmente.

De ahí la conclusión: para que llegue al consumidor, mientras mantiene una temperatura aceptable, el suministro de la tubería de calefacción a la salida de la planta de cogeneración debe ser lo más caliente posible. El factor limitante es el punto de ebullición; sin embargo, al aumentar la presión, se desplaza hacia temperaturas más altas:

Presión, atmósfera Punto de ebullición, grados centígrados.
1 100
1.5 110
2 119
2.5 127
3 132
4 142
5 151
6 158
7 164
8 169

La presión típica en la tubería de suministro de la tubería de calefacción es de 7-8 atmósferas. Este valor, incluso teniendo en cuenta las pérdidas de presión durante el transporte, permite que el sistema de calefacción se ponga en marcha en casas de hasta 16 pisos sin bombas adicionales. Sin embargo, es seguro para autopistas, elevadores y conexiones, mezcladores de mangueras y otros elementos de los sistemas de calefacción y agua caliente.

Dentro de las mangueras flexibles de la mezcladora hay la misma presión que en la tubería de calefacción.

Con algún margen, se supone que el límite superior de la temperatura de flujo es de 150 grados. Los gráficos de temperatura más típicos del calentamiento para la red de calefacción se encuentran en el rango de 150/70 - 105/70 (temperaturas de la ruta de flujo y retorno).

Casa

Hay una serie de factores limitantes adicionales en el sistema de calefacción de la casa.

  • La temperatura máxima del portador de calor no puede exceder los 95 ° C para dos tuberías y 105 ° C para el sistema de calefacción de una tubería del edificio.

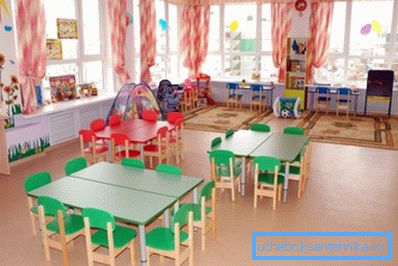

Por cierto: en las instituciones de educación preescolar, la restricción es mucho más severa - 37 C. El precio para reducir la temperatura de suministro es un aumento en el número de secciones de radiador: en las regiones del norte del país, las instalaciones de los grupos en jardines de infancia están literalmente atadas por ellas.

A lo largo de las paredes se extiende una serie de radiadores.
  • Las temperaturas delta entre las tuberías de suministro y retorno por razones obvias deben ser lo más pequeñas posible. - De lo contrario, la temperatura de las baterías en el edificio variará enormemente. Esto implica una rápida circulación del refrigerante. Sin embargo, una circulación demasiado rápida a través del sistema de calefacción de la casa conducirá al hecho de que el agua de retorno volverá a la carretera con calor excesivo, lo cual es inaceptable debido a una serie de limitaciones técnicas en la operación de la CHP.

El problema se resuelve instalando uno o más nodos de elevador en cada casa, en los que se mezcla una línea de retorno con una corriente de agua de la tubería de suministro. La mezcla resultante, de hecho, asegura la rápida circulación de un gran volumen de refrigerante sin sobrecalentar la ruta de retorno de la tubería.

El esquema del ascensor.

Para las redes internas, se establece un programa de temperatura separado basado en el esquema de operación del ascensor. Para circuitos de dos tuberías, un programa de temperatura típico para calefacción es de 95-70, para una tubería (que, sin embargo, es una rareza en los edificios de apartamentos) - 105-70.

Zonas climáticas

El factor principal que determina el algoritmo de programación es la temperatura estimada del invierno. La tabla de temperatura del refrigerante debe compilarse de tal manera que los valores máximos (95/70 y 105/70) en el pico de la helada proporcionen la temperatura SNiP correspondiente en los locales residenciales.

Démosle un ejemplo del horario interno de la casa para las siguientes condiciones:

  • Dispositivos de calefacción: radiadores con flujo de refrigerante de abajo hacia arriba.
  • Calefacción - de dos tubos, con tubería vertical.

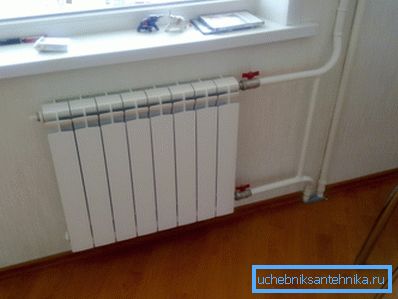

Tal esquema es típico de las casas construidas por los soviéticos.
  • La temperatura de diseño del aire exterior es -15ºC.
Temperatura exterior, C Dando, con Volver, con
+10 30 25
+5 44 37
0 57 46
-5 70 54
-10 83 62
-15 95 70

Matiz: al determinar los parámetros de la ruta y el sistema de calefacción interno, se toma la temperatura diaria promedio. Si en la noche será -15, y en el día -5, -10C aparece como la temperatura exterior.

Y aquí hay algunos valores de las temperaturas de invierno estimadas para las ciudades rusas.

Ciudad Temperatura de diseño, С
Arkhangelsk -18
Belgorod -13
Volgogrado -17
Verkhoyansk -53
Irkutsk -26
Krasnodar -7
Moscú -15
Novosibirsk -24
Rostov-on-Don -11
Sochi +1
Tyumen -22
Khabarovsk -27
Yakutsk -48
En la foto - invierno en verkhoyansk.

Ajuste

Si la administración de las redes de CHP y de calefacción es responsable de los parámetros de la ruta, la responsabilidad de los parámetros de la red de la casa se asigna a los residentes. Una situación muy típica es cuando con las quejas de los residentes sobre el frío en los apartamentos, las mediciones muestran desviaciones del horario en el lado negativo. Algo menos frecuente es que las mediciones en los pozos de los motores térmicos muestren una temperatura de retorno elevada desde la casa.

¿Cómo llevar los parámetros de calefacción de acuerdo con el horario con sus propias manos?

Boquilla de perforación

Cuando la temperatura de la mezcla y la temperatura de retorno es demasiado baja, la solución obvia es aumentar el diámetro de la boquilla del elevador. ¿Cómo se hace esto?

Instrucciones - al servicio del lector.

  1. Superponga todas las válvulas o válvulas en el conjunto del elevador (entrada, casa y ACS).
  2. El ascensor está siendo desmantelado.
  3. La boquilla se retira y se escarna por 0.5-1 mm.
  4. El elevador se ensambla y se inicia con la purga de aire en orden inverso.

Consejo: en lugar de paronitovye, las juntas de las bridas se pueden poner de goma, cortadas al tamaño de la brida de la cámara del automóvil.

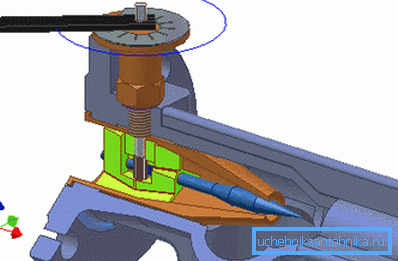

La alternativa es instalar un ascensor con una boquilla ajustable.

Ahogo ahogado

En una situación crítica (apartamentos con frío fuerte y congelación), la boquilla se puede quitar por completo. Para que el aspirador no se convierta en un puente, se atasca con un panqueque de chapa de acero con un grosor de al menos un milímetro.

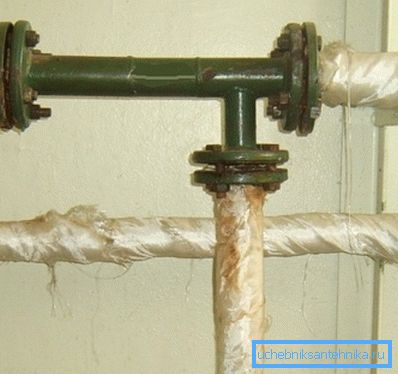

Después de desmontar la boquilla, se silencia la pestaña inferior.

Advertencia: esta es una medida de emergencia que se usa en casos extremos, ya que en este caso la temperatura de los radiadores en la casa puede alcanzar los 120-130 grados.

Ajuste diferencial

A temperaturas elevadas como medida temporal hasta el final de la temporada de calefacción, se practica ajustar el diferencial en el ascensor con una válvula.

  1. ACS cambia a la línea de alimentación.
  2. Un medidor de presión está instalado en el tubo de retorno.
  3. La válvula de entrada en la tubería de retorno se cierra completamente y luego se abre gradualmente con el control de presión en el manómetro. Si solo cubre la válvula, la extracción de las mejillas de la varilla puede detenerse y descongelar el contorno. La caída se reduce al aumentar la presión en el flujo de retorno de 0.2 atmósferas por día con control de temperatura diaria.

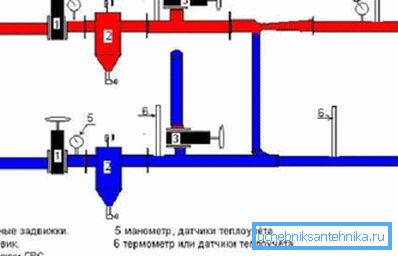

El ACS (3) se conecta desde el suministro. El delta es eliminado por la válvula de entrada inferior (1).

Conclusión

Recordamos una vez más: las dos últimas recomendaciones solo pueden aplicarse en situaciones críticas como medidas temporales. Como siempre, el video adjunto al artículo proporcionará al lector información adicional sobre el tema. ¡Éxitos!
