Extensor de conducto radiador: uso y producción

Probablemente, muchos están familiarizados con la situación cuando solo las primeras secciones del radiador se calientan, y el resto permanece frío, y está seguro de que no hay aire en el dispositivo de calefacción, y la conexión se realiza según lo exija la instrucción; no está afectando.

En la mayoría de los casos (99%), la plomería le ofrecerá una reconexión, es decir, la sustitución de la conexión antigua por una conexión diagonal, lo que permite que el refrigerante se distribuya uniformemente en toda el área del calentador, pero la reparación requerirá no solo de materiales sino también de costos estéticos, lo cual no es aceptable para todos.

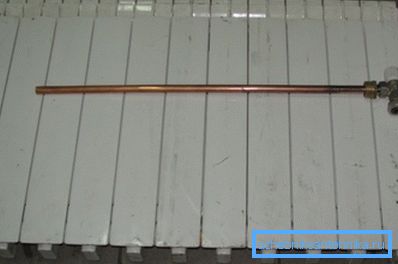

Guía del radiador o extensor de conducto

Por lo tanto, puede usar otra opción, que queremos informarle, y también llamar la atención sobre el video de este artículo.

Usando el extensor de conducto

Que es

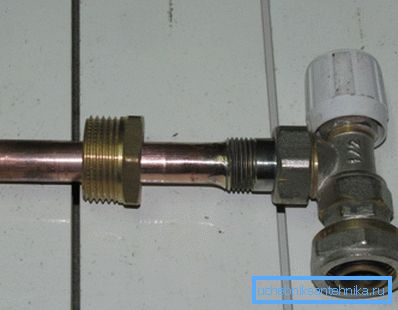

Extensión de conducto con cabezal térmico para ajuste.
  • Si hay más de 10 secciones en el radiador, existe la posibilidad de que se calienten de manera desigual durante la conexión lateral, es decir, cuanto más alejada esté la sección de la tubería de suministro, más frío estará el refrigerante, ya que la circulación en el calentador tendrá lugar a diferentes velocidades. Por lo tanto, para no rehacer la conexión lateral en la diagonal después de montar la batería, que puede causar ciertos problemas con la disposición del interior de la habitación, puede instalar la extensión del conducto para radiadores con sus propias manos.
  • Después de la instalación de dicho dispositivo, la circulación del refrigerante toma un carácter uniforme. - el movimiento diagonal interno del agua comienza a ocurrir a la misma velocidad, y por lo tanto el problema del calentamiento desigual de la batería se elimina por sí solo.

Pero resulta que no todo es tan simple como realmente debería ser, el hecho es que comprar un extensor de ducto en una tienda que vende artículos sanitarios o incluso pedirlo en Internet es todo un problema y la razón es la más banal: no, no es un precio alto. y su ausencia. Pero para aquellos que tienen el deseo de equipar su vida, este problema se resuelve: el dispositivo se puede hacer de forma independiente.

Hazlo tu mismo

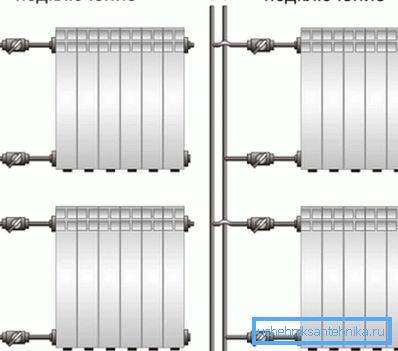

Para cualquier tipo de conexión, las válvulas de cierre deben insertarse antes del radiador.

Para realizar tal manipulación con el radiador, existe una condición importante que, sin embargo, debe realizarse en muchas situaciones: la presencia de válvulas de cierre en los tubos de suministro y retorno, que incluirán válvulas de bola y "estadounidense".

Para desmantelarlo, primero debe cerrar ambos grifos y desatornillar cuidadosamente el futorku superior izquierdo o derecho. Es probable que la junta de silicona resulte dañada, por lo tanto, es mejor comprarlo en la reserva. Bien, tiene un precio de un centavo. Por supuesto, es mejor si libera completamente la batería de las tuberías y la retira de los soportes; en el piso, será mucho más conveniente para usted continuar trabajando.

Y ahora averigüemos cómo hacer un cable de extensión, pero antes que nada, para el proyecto necesitará una pieza de tubería de cobre: ​​su diámetro exterior debe ser de 18 mm y el grosor de la pared no debe ser inferior a 1 mm. Además de la tubería, necesitará el vigésimo acoplamiento de soldadura, su diámetro externo no es 20, sino 19.5 mm.

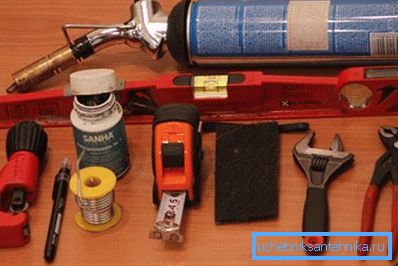

Herramientas de soldadura de tubos de cobre

Para soldar un manguito con una tubería, necesitará un conjunto de herramientas especiales, como:

  • Cortador de tubos, con el que se puede cortar el tubo de cobre sin deformación;
  • Un cazador con el que puedes achaflanar y rebabas en los extremos después del corte;
  • Expansor de tubo o flare;
  • Cepillo de acero para limpiar la superficie de cobre antes de soldar;
  • Cepillo para limpiar las superficies tratadas de la suciedad que pueda interferir con la soldadura;
  • Soldadura
  • Antorcha con boquilla de gas, regulable.

Nota Para este propósito, también puede utilizar un quemador de gas compacto basado en cilindros para placas turísticas.

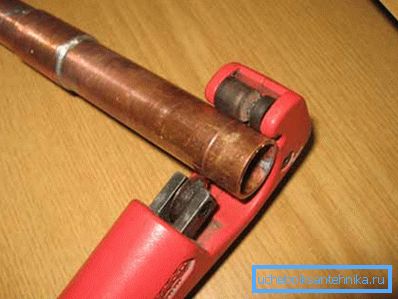

Corte de tubo de cobre

En primer lugar, deberá soldar el manguito con el tubo, pero primero debe cortarlo recto. Para ello, utilice un cortador de tubos, solo el tubo debe mantenerse estrictamente perpendicular a la herramienta para que el borde quede uniforme.

Luego, eliminamos las rebabas con un cepillo, que en cualquier caso estará en el extremo cortado y usaremos un cepillo para limpiar la superficie desde el interior. Eliminamos las rebabas y la suciedad, y luego aplicamos flujo en la superficie de menor diámetro, distribuyéndola uniformemente con un cepillo.

Atencion ¡No limpie las superficies con papel de lija! El cobre es un metal muy suave, por lo que los granos abrasivos permanecerán en él, lo que interferirá con la soldadura de alta calidad. Además, no aplique exceso de flujo: cuando se calienta, fluirá hacia la tubería y allí se formará una gota congelada, lo que causará un ruido extraño cuando el agua se mueva.

En la foto: proceso de soldadura

Nos pusimos las partes unas en otras, limpiamos con un paño, exprimimos el flujo y calentamos los extremos de manera uniforme, determinando la disposición por el color del flujo; con un calentamiento suficiente, se convierte en plateado.

Aplicamos soldadura a la unión: se derretirá a partir de la temperatura de las tuberías, sin calentarse debido a la temperatura del cobre y extendiéndose para llenar los vacíos, esto se debe al efecto capilar.

Cuando vea que la soldadura comienza a acumularse en gotas, detenga inmediatamente el proceso, pero al mismo tiempo continúe sosteniendo ambos extremos (sin soplarlos) hasta que se endurezca por completo, tomará menos de un minuto.

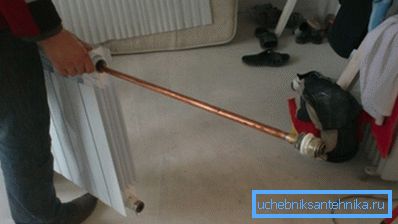

Instale un cable de extensión hecho en casa

A lo largo de la longitud, puede hacer que la tubería se encuentre en el centro de la última sección cuando está en un estado retorcido; en algunos casos, la longitud se realiza en la mitad del radiador, pero siempre tiene tiempo para recortar el exceso. Inserte el cable de extensión en el agujero y gírelo.

Conclusión

En conclusión, debe prestar atención al hecho de que el radiador debe ser de un bimetal, ya que es imposible instalar un cable de extensión de flujo para un radiador de cobre a aluminio. Estos dos metales no ferrosos entran en una reacción química, lo que resulta en óxido y destrucción.
