Estufas de calefacción: una descripción de 4 opciones

16-09-2018
Calefacción

La calefacción de hornos se conoce en todo el mundo desde tiempos inmemoriales. No ha perdido su relevancia ahora. Sin embargo, las estructuras voluminosas tradicionales, que fueron construidas de piedra, fueron reemplazadas por estufas de calefacción de metal y ladrillo bastante compactas y ergonómicas. Se pueden comprar e instalar fácilmente con sus propias manos, sin tener que recurrir a los servicios de un encendedor y sin realizar trabajos de construcción a gran escala en su propia casa.

Estufa de leña - fuente de calor simple y eficiente

Clasificación de equipos

De acuerdo con las normas de construcción vigentes, que están fijadas por SNIP 41-01-2003, la sala destinada a personas debe estar equipada con un sistema de calefacción. El proyecto de cualquier hogar prevé la instalación de una red de calefacción.

Los tipos más comunes de equipos climáticos:

  • Las calderas calentando el fluido de transferencia de calor.
  • calentadores de energía eléctrica;
  • Hornos de calefacción de combustibles sólidos.

La última opción es la más adecuada para mantener un microclima cómodo en casas pequeñas, por ejemplo, casas de verano, donde tiene la intención de venir durante la temporada fría solo ocasionalmente.

En la foto - varios modelos de estufas de combustibles sólidos para calefacción de hogares.

Una estufa de calefacción simple ocupa un mínimo de espacio, su precio es bastante asequible para todos, y el manual de instrucciones es lo más simple posible: coloque la leña en el horno y no se olvide de limpiar periódicamente la ceniza.

Si necesita algo más, en este caso no será difícil encontrar un modelo adecuado. Hay varios proyectos de hornos de calefacción que pueden satisfacer las necesidades de los clientes más exigentes.

La elección presentó un gran número de opciones diferentes:

  • hormigón, ladrillo, piedra, cerámica y metal;
  • grande, mediano y pequeño;
  • Con circuito de agua o aire, y sin él;
  • campana y canal;
  • modelos combinados.

Sugerencia Si tiene una cocina en el país, se verá muy bien en una estufa con una estufa (e incluso puede tener un horno). Este dispositivo no solo calienta, sino que también alimenta alimentos sabrosos (naturalmente, no sin la ayuda de un buen ama de casa).

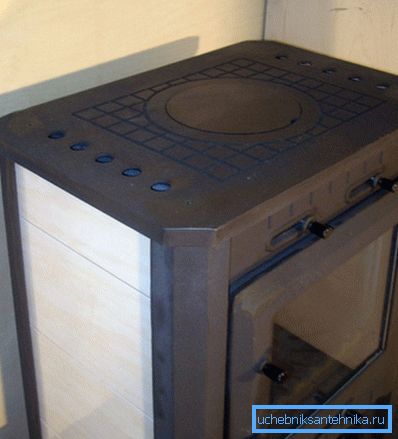

Una estufa equipada con una estufa permitirá cocinar.

Considere los tipos más comunes de hornos de calefacción con más detalle.

Variedades de dispositivos

Opción 1. Holandés

Esta categoría incluye estufas de combustible sólido que tienen canales especialmente equipados a través de los cuales pasa el aire caliente, liberando gradualmente su calor al aire en la habitación a través de las paredes del dispositivo de calefacción.

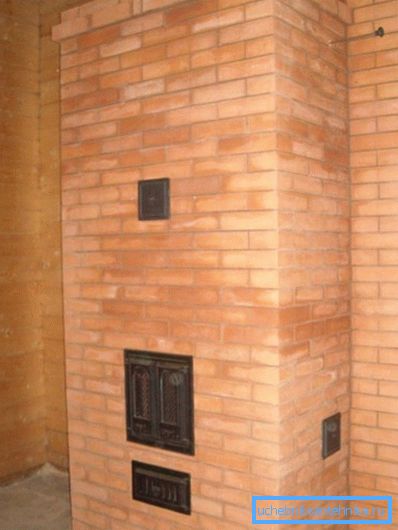

El horno holandés más sencillo del país.

Los conductos de humo se pueden instalar tanto vertical como horizontalmente. El movimiento de los gases calentados en ellos se organiza debido a la diferencia de temperatura y presión dentro y fuera de la estufa, es decir, utilizando el fenómeno del llamado empuje natural.

Al planificar la instalación de un horno holandés para calefacción y elegir un proyecto adecuado, debe prestar atención a tales matices:

  1. La transferencia de calor será efectiva solo si el área de la sección transversal y la longitud de los canales de humo se calcularán correctamente, y están diseñados sin errores de instalación. Durante el tiempo que el humo pasa por el camino dentro del horno, la energía térmica debe ser completamente absorbida por las paredes de la estructura.
  2. Solo un artesano experimentado profesionalmente dedicado a la construcción de hornos puede realizar un cálculo de ingeniería detallado. Independientemente diseñar un horno holandés es muy difícil.
  3. Lo mismo se aplica al proceso de fabricación en sí. Si no tiene suficiente experiencia en la construcción, es imposible construir un holandés a partir de ladrillos, después de haber trazado correctamente todos los canales. Lo más probable es que la estufa no se caliente, solo fume.

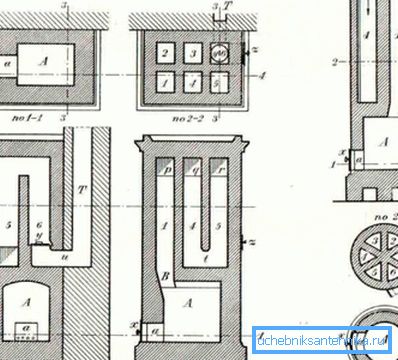

Diagrama de la instalación de canales de humo en un horno holandés.

Presta atencion La violación de la tecnología del horno puede ser peligrosa para la salud de los habitantes de la casa. Por lo tanto, a partir de canales de humo mal construidos, los productos de combustión, que son mortales para una persona, pueden penetrar en la habitación y provocar consecuencias irreparables: la intoxicación por monóxido de carbono.

Opción 2. Channelless

En la fabricación de tales sistemas no se utilizan canales. La transferencia de calor ocurre en los llamados capuchones, senos ubicados verticalmente, donde el humo acumulado libera calor al aire en la habitación a través de las paredes del dispositivo.

A medida que se enfrían, los gases calientes con productos de combustión descienden, donde se calientan nuevamente y fluyen hacia la siguiente tapa. Después de eso, el humo entra en la chimenea y se retira fuera de la vivienda.

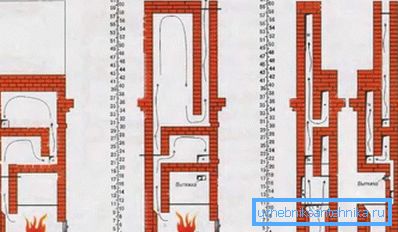

El principio de funcionamiento del horno de campana.

De este modo, se proporciona mejor calado y se elimina el humo de la habitación. Si decides comenzar a hacer tu propio horno, este diseño será la mejor opción.

Presta atencion Se vende una gran cantidad de componentes para la construcción de hornos de dos campanas en tiendas especializadas: cámaras de combustión, placas de cocción, parrillas, etc. Solo necesita comprar un ladrillo, obtener un dibujo de dicho horno y ponerse a trabajar. El resultado no defraudará.

Opción 3. Con convección.

Las unidades que funcionan según el principio de convección calientan una habitación, no irradiando energía térmica desde una caja o paredes calentadas, sino calentando el aire y luego mezclándolo debido a la diferencia de temperatura y densidad.

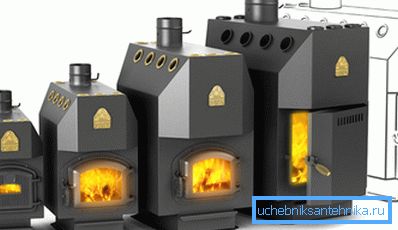

Hornos de convección fabricados por el Prof. Butakov.

Ampliamente conocido por sus excelentes propiedades de consumo, hornos de convección de calefacción, producidos por la empresa de ingeniería Professor Butakov.

Existen los siguientes tipos de estas unidades:

  • Profesor Butakov: calderas de calefacción de aire de varias capacidades (hay modelos "Student", "Engineer" y "Docent", que producen de 9 a 25 kW de calor y de calor de 150 a 500 metros cuadrados);
  • Bagheera - dispositivos de calefacción equipados con una superficie de cocción para cocinar;
  • Grace: unidades de calefacción especiales diseñadas para su instalación en las salas de vapor;
  • Gymnazist: diseñados para calentar y cocinar, se distinguen por el consumo económico de combustible sólido (los modelos Gymnazist-1, 2 y 3 están a la venta, son diferentes en potencia y tamaño).

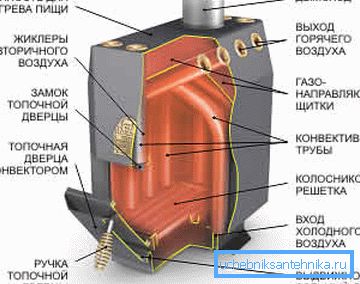

Dispositivo de convección interno del horno.

El principio general de funcionamiento de los hornos de convección es el siguiente:

  1. El cuerpo está hecho de láminas gruesas de acero refractario. La parte inferior del horno tiene rejillas, debajo de las cuales se encuentra la cámara de cenizas, que proporciona la entrada de aire para mantener la llama.
  2. El ajuste de la intensidad de la combustión y, en consecuencia, la potencia, se realiza con la ayuda de un amortiguador que aumenta y disminuye el volumen de las masas de aire entrantes.
  3. Los tubos de acero huecos se colocan a través de la cámara de combustión, lo que proporciona una convección constante al aspirar aire frío desde abajo y liberarlo desde arriba.
  4. Los productos de combustión salen a través de la boquilla en la parte posterior de la estufa, a la que se debe conectar una chimenea.

En pocas palabras, este es un horno de calefacción común que, gracias a los conductos de aire, calienta el aire más rápido y tiene una mayor eficiencia.

Horno de convección

Sin embargo, los ingenieros no se detuvieron allí.

Existen otros modelos en el mercado para hornos de convección de combustible sólido que tienen ciertas características:

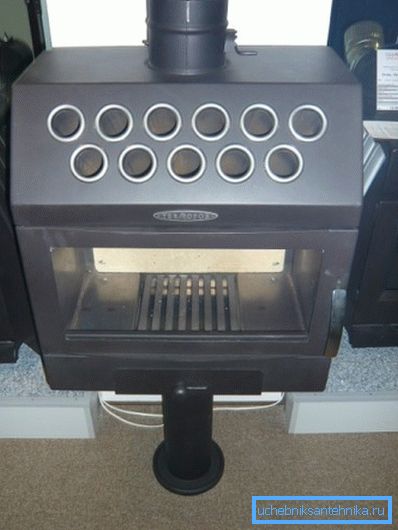

  1. Estufas de acordeón Compañía de producción Termofor: tiene una cámara de combustión abierta protegida por vidrio. Realizar el papel de la estufa y la chimenea.
  2. Estufas Herma, fabricados por la misma empresa, tienen ambos canales de convección y una tapa, gracias a lo cual dan un máximo de energía térmica al aire en las habitaciones.
  3. Hornos Vesubio - Unidades de calefacción premium. Este es el modelo superior entre los equipos de calefacción descritos. Tales dispositivos no solo calientan la habitación, sino que también sirven como decoración.

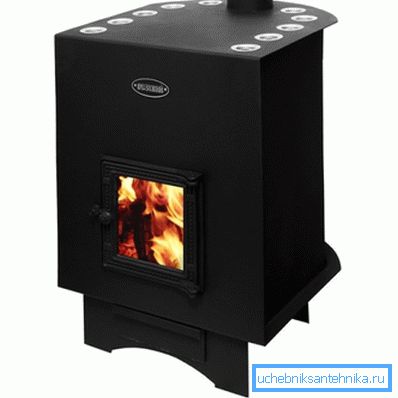

Los hornos de calefacción del Vesubio se distinguen por su aspecto atractivo.

A pesar de la gran cantidad de ventajas, la estufa de convección de combustible sólido no deja de tener algunas desventajas:

  1. El equipamiento tiene una pequeña inercia térmica. Después de que se enciende el fuego, la habitación se calienta rápidamente debido a la circulación de aire, pero tan pronto como se apaga la caja de fuego, el horno ya no servirá de fuente de calor y se calentará notablemente en la habitación.
  2. Si no se siguen las instrucciones al comienzo del trabajo, el dispositivo puede sobrecalentarse e incluso aparecer grietas en las paredes de la cámara de combustión.
  3. Un horno de convección de combustible sólido no puede funcionar con una sola carga de combustible durante más de 5 horas. Además, por razones de seguridad contra incendios, no se recomienda dejar la unidad operativa desatendida durante mucho tiempo.
  4. Las paredes externas del dispositivo se calientan mucho, por lo tanto, al instalar el horno, es necesario observar estrictamente las normas de seguridad contra incendios y los requisitos de SNiP.
  5. Algunos modelos de estufas tienen dimensiones bastante grandes y no caben en cocinas. Por lo tanto, la cocción debe hacerse en otras habitaciones de la casa.

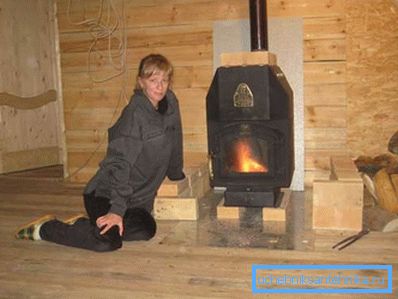

Un horno de convección requiere la presencia humana constante.

Opción 4. Chimeneas.

Estos dispositivos se utilizan muy a menudo para calentar casas de campo y casas pequeñas. A pesar de su baja eficiencia, son populares debido a su apariencia: la llama se quema abiertamente, lo que le da comodidad y comodidad a la habitación.

En cuanto a eficiencia y potencia, deja mucho que desear. La capacidad calorífica de los ladrillos utilizados para construir chimeneas es muy baja. Por lo tanto, la energía térmica no tiene tiempo de ser absorbida y vuela "dentro de la tubería".

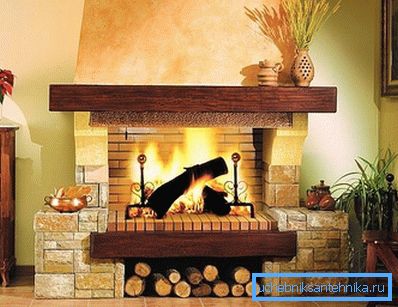

Chimenea - hermosa, pero no la más efectiva para el diseño de calefacción

Sin embargo, si decide equipar una chimenea, le recomendamos que la equipe con un circuito de calentamiento de agua o aire. Este es un diseño especial, montado en una cámara de combustión, que calienta el aire o el agua que se dispara a través de él y proporciona calor a todas las habitaciones de la casa a través de un sistema de tuberías o conductos de aire.

Sea lo que sea, la popularidad de las chimeneas y estufas clásicas sigue siendo bastante alta.

Esto se debe a las siguientes razones:

  1. Unidades tan fáciles de mantener.
  2. Funcionan según el principio acumulativo: el calor acumulado en el proceso de quemar combustible se emite gradualmente al aire de la habitación y después de que se apaga la llama.
  3. Se diferencian en su aspecto original y, por regla general, sirven como elemento central del interior de la habitación.
  4. Permitir cocinar alimentos a fuego abierto, lo que le da a los platos un sabor y aroma refinados.

Dispositivos combinados

En esta categoría, el horno de calefacción Umka-100 es particularmente notable entre equipos similares. La unidad es un horno de larga duración, equipado con una estufa para cocinar. El combustible puede ser leña o pellets. Un marcador dura aproximadamente 8 horas de funcionamiento del dispositivo.

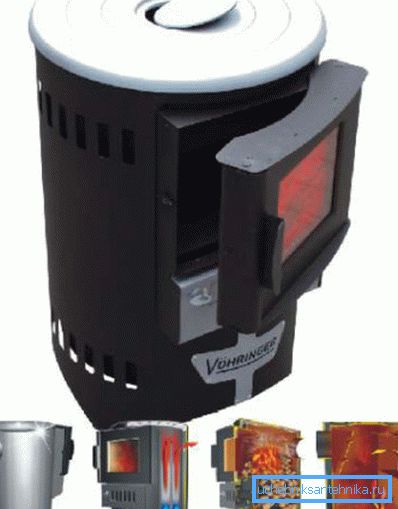

Estufa de calefacción Umka

Otra ventaja es la posibilidad de calentar habitaciones grandes. En particular, la unidad mencionada anteriormente puede proporcionar una habitación cálida de hasta 100 metros cuadrados.

Además, la estufa tiene un circuito especial a través del cual es posible organizar el calentamiento de agua en el país. Por lo tanto, al instalar radiadores en las habitaciones vecinas y conectarlos con tuberías a la estufa, puede calentar no solo la habitación con un calentador, sino también las habitaciones vecinas.

Presta atencion Si no vive en la casa de campo todo el tiempo, después del cese de la combustión, el refrigerante de las tuberías se enfría y, durante las temperaturas de congelación, puede congelarse y romper las tuberías y los radiadores. Por lo tanto, al salir después de unas vacaciones en el campo, no olvide drenar el refrigerante con la ayuda de una grúa diseñada para esto.

Conclusión

Los hornos de calefacción modernos, descritos anteriormente, permiten calentar una vivienda de manera bastante efectiva y bastante económica. Solo tienen un inconveniente: la necesidad de arrojar combustible constantemente a la cámara de combustión. Si esta opción no le conviene, preste atención a otras formas de garantizar un microclima cómodo en la casa.

Para obtener más información sobre las diversas opciones, vea el video a continuación.
