Estufas de calefacción de ladrillo: los principales tipos y

21-05-2018
Calefacción

En este artículo hablaremos sobre qué tipo de hornos de ladrillos de calefacción con sus propias manos se construyen de acuerdo con los métodos tradicionales. Una vez más, consideraremos el hecho según el cual se puede elegir el diseño de los hornos.

A pesar de que el horno de calentamiento de ladrillo tradicional con sus propias manos, construido en todas partes, ha estado en funcionamiento durante muchos cientos de años, su relevancia no disminuye. Además, tales instalaciones son ampliamente utilizadas junto con otros sistemas de calefacción más tradicionales.

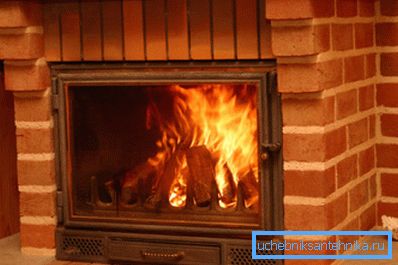

Ladrillos profesionales decorarán cualquier interior.

Las ventajas de la auto-erección.

Los hornos de calefacción de ladrillo con sus propias manos se construyen por casualidad, porque hay varias buenas razones para esto, entre ellas:

  • Precio relativamente bajo de la estructura terminada;
  • Se puede utilizar la universalidad en términos de combustible utilizado (casi todo lo que se quema, incluida la leña, carbón, pellets, briquetas de calentamiento a presión, desperdicio de actividades económicas, etc.);
  • Aspecto estéticamente atractivo que encajará en la mayoría de los interiores;
  • Alta eficiencia (dependiendo del tipo de combustible utilizado);
  • Facilidad de manejo y mantenimiento de sus propias manos.
  • Versatilidad, ya que el dispositivo para calentar se puede complementar con un banco de la estufa, un horno y otros dispositivos igualmente útiles.

Criterios principales para la clasificación del horno.

Un ejemplo de una combinación de la cocina y el intercambiador de calor.

Antes de que el horno de ladrillo calefactor se construya con sus propias manos, es necesario elegir la mejor opción de acuerdo con los siguientes criterios:

  • propósito funcional;
  • Temperatura con la que se calientan las paredes;
  • el tiempo necesario para quemar combustible;
  • Intensidad de calefacción y transferencia de calor.
  • circuito de gases de escape;
  • construcción de chimenea;
  • configuración de la estructura;
  • Materiales utilizados en el acabado de las paredes exteriores.

De acuerdo con las características enumeradas, se puede distinguir la siguiente lista de modificaciones.

Estufas de calefacción

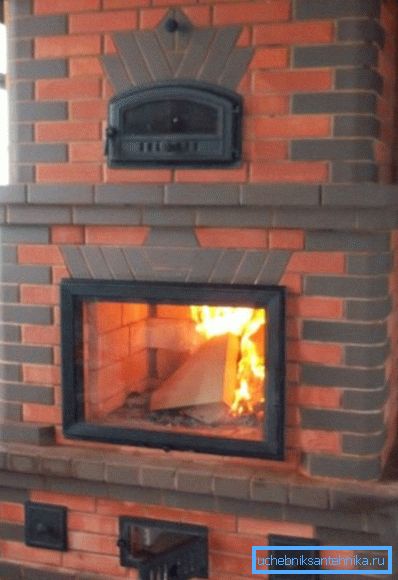

La solución óptima para la mayoría de las casas de campo

El horno de calentamiento de un ladrillo está construido a mano durante mucho tiempo. Pero, a pesar de su carácter tradicional, estas estructuras tienen un gran inconveniente: no son lo suficientemente funcionales. En otras palabras, estos hornos están diseñados para calentar habitaciones cerradas con acumulación de calor a largo plazo en sus paredes.

Dichas estructuras se clasifican generalmente de acuerdo con los parámetros de transferencia de calor, con el tiempo de la cámara de combustión y con el grado de calentamiento de las paredes.

Por ejemplo, los hornos, que se caracterizan por un calentamiento moderado, se colocan con el espesor de la pared exterior de al menos la mitad del ladrillo o en un ladrillo. Como resultado, la estructura se calienta lentamente, pero también se enfría lentamente, liberando gradualmente calor al ambiente externo.

En promedio, la temperatura de la pared exterior alcanza + 60 ° С. Por lo tanto, los hornos de calefacción de ladrillo para la casa se consideran los más intensivos en calor, pero también los más masivos. Dicho equipo de calefacción tiene el calor más cómodo, que no huele a polvo quemado.

A pesar de que las instalaciones de calefacción tradicionales no difieren en belleza o funcionalidad, se requiere una gran cantidad de ladrillos para su construcción. Una vez más, el proceso de construcción es laborioso.

Los ejemplos típicos de hornos destinados solo para calentar son: "Holandés", OPT-3 (enlucido), OTP-11 (capacidad calorífica de 4.9 kW), horno de pared gruesa rectangular y triangular, "Groom-Gryrizheylo", etc.

Modificaciones de calefacción y cocción.

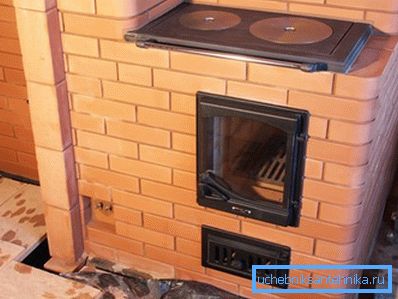

En la foto - la parte frontal con portilla de carga

Por supuesto, el diseño de los hornos de calefacción de ladrillo no se limita a edificios de baja funcionalidad diseñados solo para calentar espacios interiores. Por ejemplo, alrededor del 90% de los hornos en el territorio de la Federación de Rusia combinan la función de calentar y cocinar.

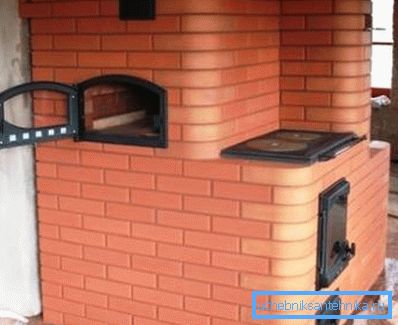

Lateral con puerta de horno.

Una característica estructural de tales estructuras es la presencia de una estufa y horno de hierro fundido. Además, para una mayor funcionalidad, el horno puede equiparse con una cámara diseñada para hornear pan, un nicho para secar leña, etc. La eficiencia de tales instalaciones en promedio es de alrededor del 60% con una capacidad de calor de hasta 4 kW.

Importante: Además de las instalaciones de calefacción, las estufas con vitrocerámica pueden mantener una tracción estable y retener el calor durante mucho tiempo.

Un ejemplo típico de las instalaciones actuales de calefacción y cocina son hornos como el sueco, "Baby", "Teplushka", "Housekeeper", el horno Volkov de alto rendimiento, etc.

Placas de cocina de ladrillo con calefacción.

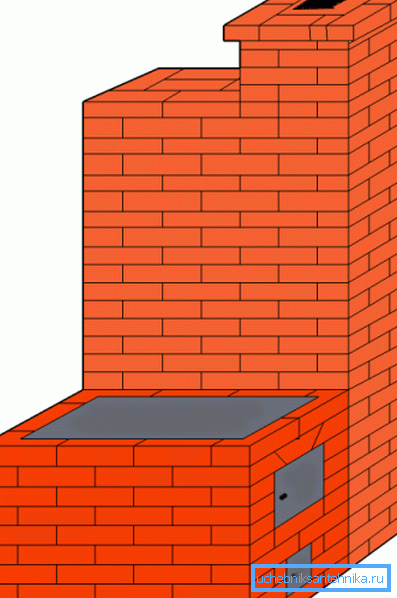

El esquema de losas con escudos para la construcción de la casa rural.

Estos hornos de ladrillos de calefacción en el lateral pueden tener una encimera adecuada para la cocción diaria. Pero, a diferencia de la versión anterior, tales hornos no solo son funcionales, sino que también son la solución más asequible, tanto en términos de consumo de material como en términos de costos de mano de obra.

Por ejemplo, un promedio de 175 ladrillos es suficiente para colocar dicha estructura. Y, a pesar del pequeño gasto en materiales de construcción, la presencia de un escudo térmico le permite calentar una habitación pequeña con una cantidad limitada de combustible utilizado.

Importante: debido al bajo costo, esta opción ha aumentado la demanda entre los residentes de verano retirados.

Hoy en día hay una gran cantidad de losas de ladrillos de cocina que, además de cocinar, se pueden utilizar como calefacción principal de un espacio cerrado. Las opciones más comunes son: estufa de cocina con horno, estufa con caldera de agua caliente y horno, escudo de calefacción de tres canales para cocinas, estufa de cocina en zanjas, etc.

Kamenka de ladrillo para un baño

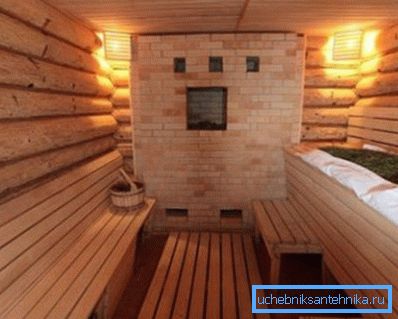

Calentador de ladrillo en el interior del baño.

Las estufas de ladrillo clásicas con caldera de calefacción pueden utilizarse no solo para calentar un espacio cerrado, sino también como equipamiento para equipar baños y saunas.

En este momento, los calentadores bien construidos no son de ninguna manera inferiores a las estructuras metálicas modernas hechas de metal. Por otro lado, solo un calentador de ladrillo es capaz de proporcionar vapor seco real, lo que hace que el baño sea un baño.

Entre las ventajas del calentador, destacamos especialmente la capacidad de calor, debido a que el aire en una habitación cerrada no se enfría en dos días. Nuevamente, debido al hecho de que el calentador se ensambla a partir de ladrillos, no hay olor a metal caliente en la sala de vapor y en la sala de lavado.

Clasificación del horno según otros parámetros.

Además de los parámetros anteriores, la clasificación de los hornos se realiza de acuerdo con los siguientes parámetros:

  1. Temperatura de la pared externa:
  • calentamiento moderado - no más de + 90 ° С;
  • calentamiento incrementado - no más de + 120 ° С;
  • calor alto - más de + 120 ° С.
  1. De acuerdo con el esquema de movimiento de aire caliente a través de los canales:
  • con canales paralelos de giro simple o doble;
  • con canales multivueltas conectados en serie;
  • modificaciones sin campana;
  • Con el sistema de vueltas combinadas.
  1. De acuerdo con el formulario:
  • rectangular
  • poligonal
  • angular triangular
  • redondo
  • Con una configuración compleja.
  1. De acuerdo con el exterior:
  • azulejos y baldosas;
  • tendido debajo tendido
  • mampostería con lechada superficial;
  • Enlucidos, encalados y pintados.

Conclusión

En la actualidad, no es difícil encontrar proyectos de hornos de calefacción hechos de ladrillos que sean desarrollados y probados profesionalmente en condiciones reales. Pero, para proporcionar la funcionalidad necesaria de los hornos, es necesario, de acuerdo con los criterios anteriores, elegir la mejor opción que corresponda a las características del proyecto de construcción y su presupuesto (consulte también Hornos de ladrillos de calefacción y cocina - dispositivos universales para una casa de campo).

Además, la elección correcta de las estufas de calefacción reducirá significativamente los costos de combustible. Puede encontrar más información útil al ver el video en este artículo.
