Estufas de calefacción de bricolaje: todas las etapas

A pesar del hecho de que en nuestro siglo de alta tecnología hay muchas variedades de sistemas y aparatos de calefacción modernos, la calefacción de estufas sigue siendo popular. Da calidez natural a la vida, su construcción es bastante simple y práctica.

Una estufa bien construida es capaz de convertirse en un verdadero hogar familiar, uniendo a todos los hogares a su alrededor y brindando comodidad y confort a un hogar. Nuestro artículo está dedicado a cómo doblar el horno de calefacción usted mismo.

Presta atencion Debe hacer esto solo si tiene experiencia en albañilería y al menos conoce la teoría de la construcción de aparatos de calefacción. Si no posee los conocimientos necesarios, confíe el trabajo a profesionales.

Variedades de aparatos de calefacción.

Hay varios tipos principales de estufas de ladrillo por sus características funcionales.

Funcionalidad

1. Las unidades de calefacción están construidas sólo para calentar el edificio. Se ponen los más rápidos, porque Su construcción es la más sencilla.

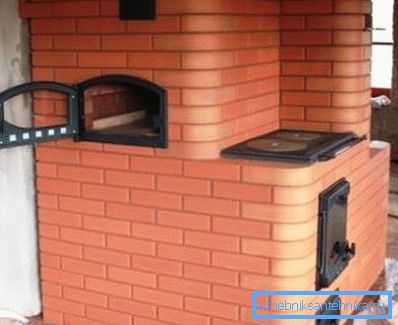

2. Las estufas de calefacción y cocina son muy prácticas y convenientes. No solo calientan la casa, sino que también hacen posible cocinar los alimentos. Para ello, están equipados con una encimera, y en ocasiones el horno.
3. Las estufas de chimenea son compactas, por lo tanto ahorran espacio. Al mismo tiempo, proporcionan calefacción eficiente y un confort especial en la casa. Además, los análogos industriales, por ejemplo, los hornos de calefacción de Bavaria, son unidades de combustión prolongada y no requieren el almacenamiento frecuente de combustible.

La forma de las unidades también puede ser diferente. Existen dispositivos cuadrados, redondos, rectangulares, triangulares (angulares). Esto le da la oportunidad de elegir la opción que mejor se adapte a las características de la habitación.

Presta atencion No importa el tipo de unidad que elija, uno de los requisitos básicos es su seguridad completa contra incendios y sanitaria e higiénica. Al colocar la estufa es necesario seguir esto con mucho cuidado.

Características de diseño

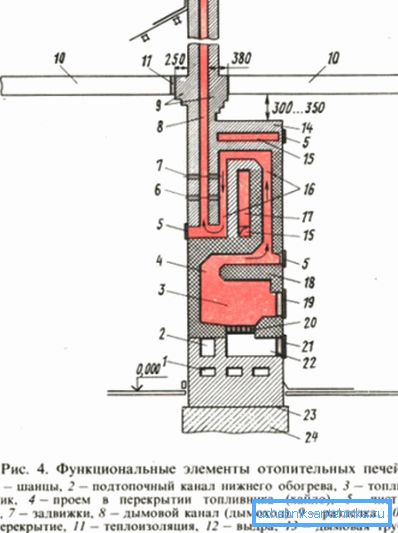

El diseño del horno de calefacción es muy sencillo. Su cuerpo consiste en una cámara de combustible, un cenicero y una chimenea.

Para las unidades con una encimera, se agrega una cocina a esta lista, a veces un horno y un tanque para calentar el agua.

1. La cámara de combustible es el nodo principal de los dispositivos de calefacción.. Debe contener la cantidad máxima posible de un tipo particular de combustible para proporcionar al dispositivo el máximo rendimiento.

Las dimensiones del horno son diferentes, depende, en primer lugar, del tipo de combustible utilizado. Por ejemplo, debajo de la leña, este sitio de construcción debe tener una altura de 40/100 centímetros. El rendimiento requerido de la estufa y la cantidad deseada de un marcador de combustible de una sola vez también son importantes.

La instrucción advierte que la cámara de combustible debe colocarse exclusivamente de ladrillos resistentes al fuego. Además, el espesor de sus paredes no debe ser inferior a medio ladrillo.

1. El propósito principal del cenicero es recolectar la ceniza y suministrar aire al combustible.. Se coloca directamente debajo de la rejilla y, como regla general, está equipado con una puerta con un pestillo. Típicamente, la altura de la cámara de cenizas es igual a tres ladrillos.
2. La chimenea es una unidad diseñada para descargar los gases de combustión de la estufa a la calle.

Presta atencion Cuando diseñe el dispositivo y dibuje los dibujos de los hornos de calefacción, tenga en cuenta que no es deseable que la chimenea tenga muchos giros y vueltas. Aumentan la resistencia al movimiento de los productos de combustión. Como consecuencia, la eficiencia de calentamiento disminuye.

La ubicación de la unidad y la base para ello.

Pensando en la calefacción del horno con sus propias manos, seleccione correctamente el sitio para la instalación del dispositivo.

1. Si la unidad se coloca en el centro de la habitación, su salida de calor será mayor. Podrá calentar el aire inmediatamente desde cuatro lados, lo que le dará energía de calor a la habitación.

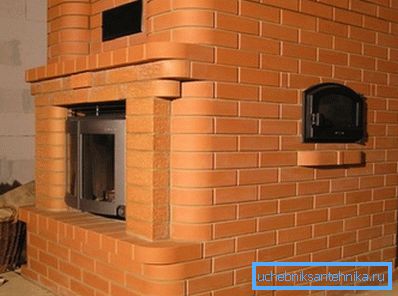

2. Cuando se selecciona una sección de pared para el dispositivo, por cierto, tal solución es la más común, entonces el flujo de convección del aire de la calle (suministro) proveniente de las puertas y ventanas se moverá más activamente alrededor de la habitación. Debido a esto, la ventilación de la vivienda mejorará.
3. El patrón de colocación del horno de calefacción debe tener en cuenta la ubicación de la puerta del horno. Aquí se debe tener en cuenta que debe ser conveniente, de modo que no sea necesario transportar combustible, cenizas sucias y hollín por toda la habitación.

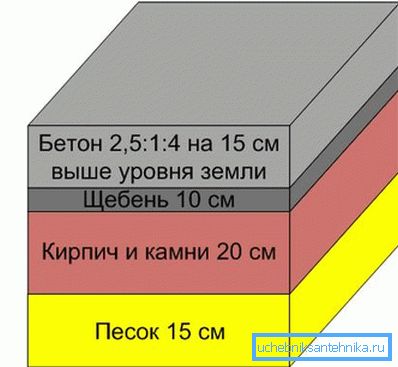

4. Con respecto a la base debajo de la estufa, debe ser de hormigón. Si los pisos están hechos de este material, la tarea se simplifica. Si la base es de madera, debajo del dispositivo debe verter una base separada. En este caso, la base debe calcularse sobre la carga no solo de la estufa, sino también de las paredes de la chimenea.

Instalación de la estufa

Más allá de cómo se colocan los hornos de calefacción.

Preparación de la mezcla de albañilería.

Para que el calentador funcione correctamente, para que sea duradero, seguro y confiable, en primer lugar es necesario hacer un mortero de albañilería de alta calidad. Se prepara a partir de arcilla refractaria de chamota y arena de cuarzo.

La preparación de la mezcla es bastante simple.

1. Primero, tome la cantidad requerida de arcilla chamota y llénela con agua. Así que ella empapa.
2. A continuación, es necesario pasar a través de un tamiz, luego mezclar con agua hasta obtener la consistencia de arcilla "leche".
3. Por último, se agrega la cantidad requerida de arena de cuarzo.
4. El resultado es una mezcla de mampostería fuerte, viscosa y duradera.

Cuando ocurre la instalación de hornos de calefacción, una solución bien hecha es la clave para la calidad del dispositivo. De lo contrario, el costo de los errores es muy alto. La unidad no funcionará de manera eficiente, puede suceder que no dure mucho y simplemente se colapse.

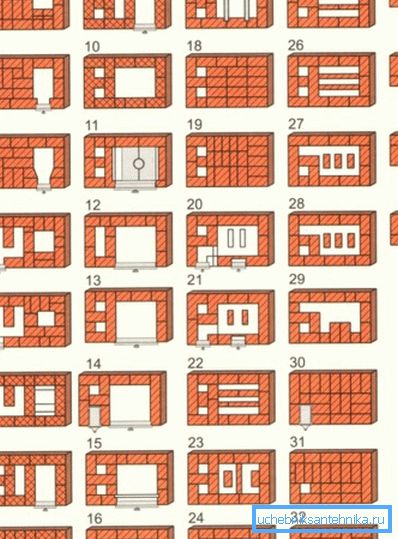

Etapas de construcción del dispositivo.

Comience a colocar el calentador después de 28 días a partir de la fecha en que se vertió la base. Ese es el tiempo que se necesita para la completa cristalización de la piedra de concreto. Los esquemas competentes de los hornos de calefacción deben tener en cuenta esta circunstancia.

Durante este período de tiempo es necesario comprar todos los materiales necesarios: puertas, rejillas, tubos de chimeneas, superficies de cocción, etc.

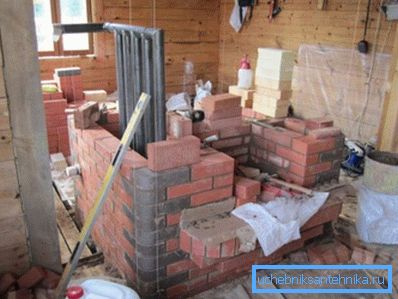

La instalación de la unidad se puede dividir en los siguientes pasos.

1. En primer lugar, se coloca una cámara de cenizas y la parte inferior de la primera de las tapas (con un rollo). En esta etapa, se utiliza la mezcla habitual de arena y arcilla, que tiene características óptimas para este tipo de trabajo.
2. En el ladrillo al mismo tiempo debe instalar la ceniza de la puerta. Debe fijarse con alambre de acero galvanizado.
3. Una rejilla está montada sobre la cámara de cenizas.
4. Entonces puedes empezar a poner la caja de fuego. En el interior, se presenta con bloques de chamota colocados en un cuarto de ladrillo ("en el borde"). La solución en esta etapa ya está hecha de arcilla chamota y arena de cuarzo.
5. Al mismo tiempo, la puerta de la cámara de combustión se inserta en la mampostería y se fija con alambre, así como con una placa de acero que tiene un espesor de 5 milímetros.

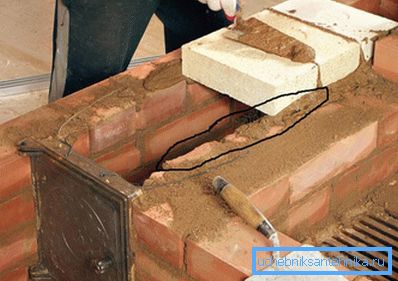

1. En el nivel de la 12ª fila de ladrillos, la caja de fuego se superpone.

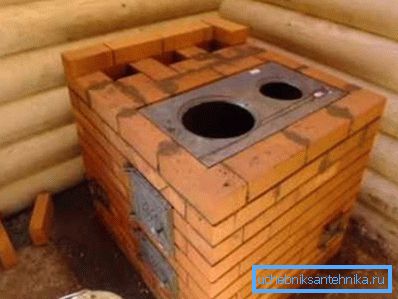

2. Luego coloque la encimera con aros. Debe montarse utilizando un nivel de burbuja para que se ubique estrictamente horizontal.
3. En el lado izquierdo de la unidad, la instalación de la primera campana continúa y comienza la instalación del canal para la chimenea de verano.
4. Las paredes de la cámara de cocción deberían comenzar a levantarse después de la instalación de los azulejos. En el lado izquierdo continúe colocando la tapa inferior.
5. En la esquina (interna) de la cavidad de cocción, la válvula se instala para el funcionamiento en verano, que se utiliza para fundir la estufa.
6. A nivel de la 20ª fila de ladrillos, será necesario cerrar la primera de las tapas, así como la cámara de cocción.

1. No olvide dejar agujeros en la mampostería para el curso de verano, el canal de elevación, así como las rejillas de ventilación para la cámara de cocción. En este caso, para los bloques es necesario colocar soportes desde esquinas metálicas. Así que el diseño será más duradero y fiable.
2. El portal de la cavidad de cocción está mejor bloqueado con puertas de chimenea con variedad de bisagras. Es deseable que las puertas estuvieran equipadas con inserciones hechas de vidrio resistente al calor. Luego puedes controlar la quema de combustible, además, para admirar la estética del fuego abierto.
3. Habiendo bloqueado la parte inferior de las campanas y la cámara de cocción con dos filas de ladrillos, puede proceder a la instalación de la campana superior.
4. No se olvide, al mismo tiempo, en los puntos más convenientes, deje los orificios de limpieza con puertas para eliminar el hollín.
5. Las paredes de la tapa superior deben colocarse casi en la parte superior de la pared. Además, la parte superior de la unidad está superpuesta con dos filas de ladrillos.
6. Para mejorar el aislamiento del dispositivo, la brecha entre el dintel y la parte superior de la unidad debe rellenarse con aislamiento, como lana de basalto.
7. Cuando coloques una estufa con tus propias manos, no te olvides de la estética. Entonces, en el perímetro de la parte superior de la estufa, puede colocar un cinturón decorativo.
8. A continuación se monta el tubo de la chimenea.

Presta atencion La mejor opción cuando la chimenea está dispuesta en ladrillo. Un tubo de escape hecho de cemento de asbesto o metal puede quemarse durante la operación.

Conclusión

La instalación independiente de una estufa de calefacción es bastante complicada. Sin embargo, un proceso completamente factible. Lo principal aquí es seguir estrictamente el procedimiento utilizado para el horno de calefacción, no apresurarse, y también tener en cuenta todos los requisitos de seguridad de la unidad.

El video publicado en el artículo te ayudará en tu trabajo.
