Esquemas de calefacción para una casa de un piso: 3 formas

¿Cómo equipar la calefacción de una vivienda privada de un solo piso de la forma más económica y eficiente? ¿Qué esquema es más efectivo: con circulación natural o forzado? Las respuestas a estas preguntas, así como las recomendaciones para diseñar un sistema climático con sus propias manos, se pueden encontrar en el material a continuación.

Características del sistema de calefacción.

No solo la comodidad de las personas que viven en ella, sino también su economía depende de qué tipo de sistema de calefacción de una casa de un piso se utilizará para calentarla. Esto es especialmente cierto en las condiciones modernas, cuando el costo de la energía utilizada aumenta constantemente.

Al elegir una decisión, debe tener en cuenta los siguientes factores:

1. Simplicidad. Es deseable que haya una oportunidad para montar el calentamiento de una casa privada de un solo piso con sus propias manos. Esto minimizará el costo de su arreglo.
2. Operación economica. Como ya se mencionó, la cantidad que se gastará cada mes para los servicios públicos depende de las tecnologías que se utilizarán. En este sentido, los esquemas de calentamiento de agua de una casa de una sola planta utilizando una caldera de gas que funciona en el maletero o gas licuado son los más efectivos.

1. Confiabilidad. Independientemente de la temperatura ambiente y otros factores externos, el sistema de clima del hogar debe brindar comodidad y comodidad en el lugar. El calentamiento de una casa de una sola planta debería funcionar para evitar que el refrigerante se congele incluso en los inviernos más severos.
2. Autonomía. Es aconsejable dar preferencia a los esquemas que dependen menos del funcionamiento de las redes de ingeniería externas. De lo contrario, las interrupciones en el suministro de gas o electricidad, que a menudo ocurren en las realidades domésticas, causarán una avería.

Sugerencia En este caso, los proyectos de casas de un piso con calefacción por estufa son los más aceptables. Pero en este caso, deberá cuidar la disponibilidad de una cantidad suficiente de combustible sólido. Además, el funcionamiento del horno requiere una atención constante por parte de la persona. Tenlo en cuenta a la hora de elegir.

La elección de la energía.

El elemento principal de cualquier sistema de calefacción es la caldera, un dispositivo que realiza el calentamiento del refrigerante, que luego ingresa a los radiadores y calienta el aire de la habitación.

Los siguientes combustibles se pueden utilizar para calentar:

• Leña: esta opción es especialmente efectiva si puede prepararlo usted mismo; de lo contrario, el costo de calefacción puede ser bastante alto.

• los pellets y el carbón son una buena opción, pero las calderas que funcionan con este tipo de combustible requieren una atención constante por parte de la persona durante la operación;
• El combustible diesel, la electricidad y el gas licuado son portadores de energía muy eficientes, pero su costo es bastante alto (se pueden usar cuando no hay conexión de la línea de gas a la casa);
• El gas natural es la forma más eficiente y económica de calentar una habitación.

Enrutamiento de tubería

El esquema del sistema de calefacción de una casa de un piso, además del equipo de calefacción y los radiadores, requiere la presencia de tuberías, que se utilizan para transportar el refrigerante desde la caldera hasta los paneles de calefacción.

En total, hay tres esquemas comunes, cada uno de los cuales se describirá en detalle a continuación.

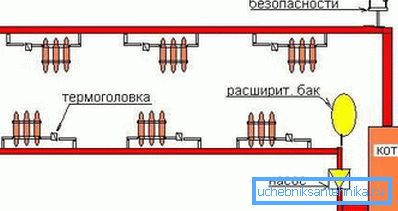

Método 1. Con un tubo.

El método de instalación más simple, efectivo y de uso frecuente.

El esquema de un sistema de calefacción de una tubería para una casa de un piso se construye de la siguiente manera:

1. A lo largo del perímetro de las paredes de la casa se instala un tubo troncal con un diámetro de al menos 32 mm. Debe montarse en un ángulo para que el refrigerante de refrigeración regrese automáticamente a la caldera bajo la acción de la gravedad para su posterior calentamiento. (Ver también Diseño de tuberías: Características).

Sugerencia Algunos "expertos" aconsejan instalar una tubería fuera del hogar, citando razones estéticas. ¡No necesitas hacer esto! Dado que una solución de este tipo conduce a una importante pérdida de calor, reduce la eficiencia de calentamiento.

1. Al anillo resultante se utilizan tubos de paneles de calefacción de dique de diámetros más pequeños (20 mm). Es deseable conectarlos a través de válvulas con termostatos. Así podrás regular la temperatura de cada radiador por separado. En la parte superior del panel de calefacción, es necesario prever la instalación de una válvula de aire, lo que evitará que el sistema de aire se “desborde”, lo que afecta negativamente la eficiencia operativa del sistema de calefacción.

Este esquema de calefacción del hogar tiene muchos puntos positivos:

• Su instalación no causa dificultades incluso para los artesanos inexpertos;
• para instalar dicho esquema, debe comprar el número mínimo posible de tuberías y otras piezas;
• toda la energía térmica se consume solo en interiores, se excluyen sus pérdidas improductivas;
• Si utiliza un esquema de calefacción con circulación forzada (una casa de un piso o un apartamento de la ciudad), esta solución permitirá que el sistema permanezca operativo incluso en el caso de un corto corte de energía.

Método 2. Con dos tubos.

En este caso, como su nombre lo indica, una tubería se utiliza para suministrar agua caliente y otra tubería para transportarla a la caldera.

El esquema del sistema de calefacción de dos tuberías de una casa de un piso se monta en este orden:

• Dos tubos paralelos se extienden por toda la casa: se pueden instalar de forma abierta, escondidos debajo del revestimiento del piso, amurallados contra la pared o decorados con una caja;
• Calefactores de calefacción y otros equipos similares como si "chocaran" contra las tuberías, creando puentes.

El agua caliente calentará más eficientemente aquellas habitaciones cuyos paneles de calefacción están ubicados más cerca de la caldera. Para equilibrar el circuito, las válvulas de cierre a menudo se usan, se controlan manualmente o se usan termostatos.

Las desventajas de esta solución son obvias:

• mayor consumo de piezas necesarias para la instalación de calefacción;
• peligro de falla de segmentos de red individuales como resultado de la congelación del refrigerante (esto ocurre a menudo si abre las válvulas que restringen el acceso del agua a los radiadores más cercanos a la caldera).

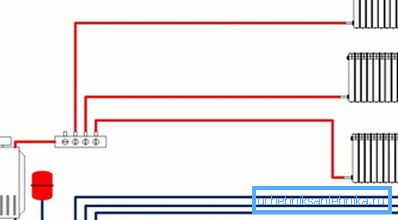

Método 3. Radiación

Es muy eficaz en términos de ajuste de la temperatura en habitaciones individuales, pero es la más cara y difícil de instalar. Tal esquema se utiliza a menudo para proporcionar calor a grandes áreas de edificios residenciales, donde se proporciona la circulación forzada de agua en la tubería.

Las instrucciones de instalación son las siguientes:

• Dos colectores están instalados en la sala de calderas u otro lugar adecuado, conectados a las tuberías que suministran y descargan el refrigerante;
• De estos colectores va un par de tuberías a cada radiador de la casa.

Las ventajas de este sistema ya se han mencionado, y en cuanto a las deficiencias, son obvias:

• para la instalación, debe comprar una gran cantidad de piezas y otros equipos;
• es necesario resolver el problema de dónde ocultar las tuberías entrantes y salientes.

Conclusión

La eficiencia del sistema de calefacción depende no solo del esquema elegido de su disposición. También es necesario cuidar el aislamiento de alta calidad de la estructura, así como la instalación de ventanas de ahorro de energía. Más información que puede encontrar leyendo el video en este artículo.
