Esquemas de calefacción con doble caldera: las soluciones

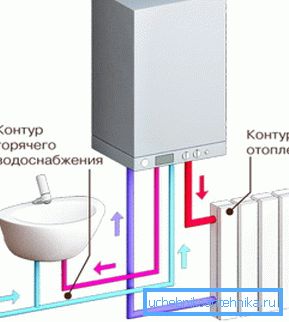

Como saben, la calefacción de doble circuito en una casa es cuando el generador de calor calienta el agua por separado para los radiadores (primera rama) y para el suministro de agua caliente (segunda rama). Un esquema similar del sistema en nuestros días se ha vuelto bastante popular, debido a su versatilidad y comodidad.

Para que dicha red funcione, en primer lugar, se necesita una caldera de calefacción de doble circuito, que sea capaz de calentar tanto el fluido de transferencia de calor como el agua caliente. Describiremos cómo se puede implementar una casa privada con una caldera de doble circuito en este artículo.

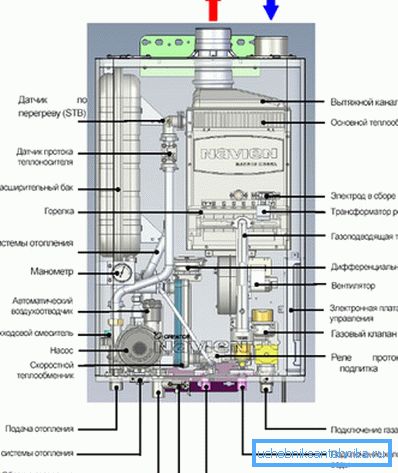

Características de los generadores de calor de doble circuito.

1. La principal diferencia entre estas unidades y sus homólogos de circuito único es que utilizan la energía térmica del combustible no solo para calentar el agua en el circuito de calefacción, sino también en la rama para el suministro de agua caliente..

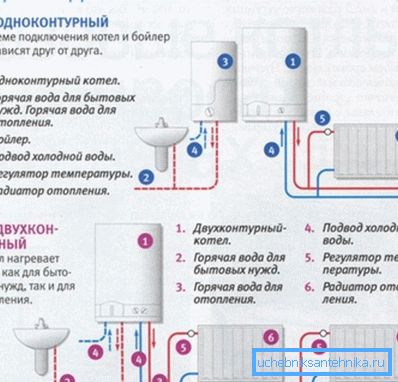

2. Las contrapartes de un solo circuito también pueden usarse para calentar agua.. Esto puede ocurrir en el tanque de almacenamiento por calentamiento indirecto. En este caso, el portador de calor cederá parcialmente la energía, fluyendo a través de un intercambiador de calor adicional en un tanque aislado térmicamente.
3. La principal diferencia de la unidad de bypass de fábrica de dichos circuitos caseros es la transferencia directa de energía térmica del combustible al agua..

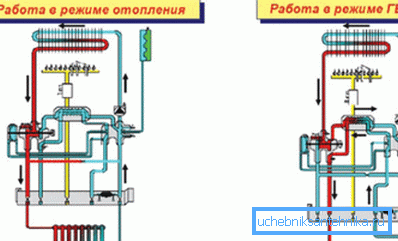

Presta atencion Al diseñar un sistema, considere una característica muy importante que tiene un esquema de calefacción con una caldera de doble circuito. Cuando la casa incluye un grifo de agua caliente, la caldera deja de calentar el refrigerante y cambia al circuito de ACS.

¿Cómo funciona tal unidad en la práctica?

1. Para edificios bien aislados con un área significativa, el modo de funcionamiento con sonido de la unidad de doble circuito no es muy importante. Tales edificios tienen alta inercia térmica. Por lo tanto, incluso cuando la caldera calienta el agua durante un par de horas solo para las necesidades del hogar, la temperatura de la casa solo cambiará en 1/2 grado.
2. Cuando un edificio es pequeño o no está suficientemente aislado, la inercia se convierte en un parámetro importante. En este caso, el calentamiento de las baterías y el agua de las tuberías debería enfriarse el mayor tiempo posible. Esto se puede lograr recogiendo los radiadores con un gran volumen de secciones y tuberías con una sección mayor.
3. Cuando se necesitan volúmenes significativos y costos constantes de agua caliente, es mejor no instalar una caldera de doble circuito.

Aquí es mejor el esquema de calentamiento con dos calderas de un circuito analógico de circuito único y una columna de agua de calentamiento. La unidad de doble circuito no podrá mantener una temperatura agradable en las instalaciones si se utiliza un porcentaje mayor del tiempo en el ACS.

1. Un sistema de calentamiento por gravedad tampoco debe planearse con una caldera similar.

Presta atencion En este caso, después de detener la caldera, la circulación en la red de calefacción se detendrá casi de inmediato. Su recuperación será larga. Durante el llenado con agua caliente, las baterías se calientan de manera desigual. Esto conducirá a una distribución de temperatura incómoda en las habitaciones.

Disposición de calefacción si el edificio es pequeño.

Consideremos cuál puede ser el esquema de flejado de una caldera de calefacción de doble circuito si la casa es pequeña, de hasta 100 m2 y tiene varias habitaciones separadas que necesitan calefacción.

En este caso, la red de una tubería será óptima. Es el más simple en construcción e instalación, con su funcionamiento casi sin problemas. Además, el precio del sistema será bajo, debido a la economía de los materiales, ya que tomarán menos que una contraparte de dos tuberías.

Implementación de esquemas

1. Un pequeño volumen del edificio sugiere que habrá pocos inquilinos en él. Así que el costo del agua caliente será pequeño. No hay necesidad de abandonar la inercia sin importancia, pero las baterías de aluminio de calor hermosas y bien proporcionadas. Los análogos de hierro fundido son sensibles al calor, pero, en general, no son estéticos.
2. El volumen de refrigerante en las tuberías, en este caso, se recomienda aumentar. La solución óptima al problema es aumentar la sección transversal de los productos en una fila. Por ejemplo, de Du-30 a Du-40. La cantidad de agua en los circuitos será 1.6 veces más grande.
3. Todos los radiadores deben montarse, sin abrir el circuito, paralelos a él. El esquema de su amarre puede ser diagonal o inferior.

La instrucción recomienda poner en cada batería:

• acelerador (balanceo de alimentación);
• válvula de cierre en el tubo de retorno;
• Válvula para purgar el aire del sistema (diseño convencional o Mayevsky) a la tapa superior derecha o izquierda.

Opción de cableado inferior

1. Para reducir la sección transversal del circuito principal y abrirlo, en este caso, no debe ser.
2. Inmediatamente después del generador de calor, el tubo de contorno debe elevarse verticalmente para crear un colector de "aceleración". Entonces necesitas conducirlo con una pendiente (constante) hacia abajo.

Presta atencion Dicha canalización es bastante compleja y poco estética. Sin embargo, es necesario que cuando se apaga la bomba, las baterías de calefacción se calienten debido a la circulación natural.

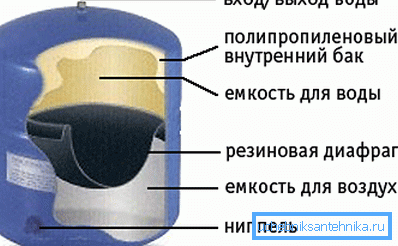

1. En frente de la caldera (a lo largo del flujo de refrigerante) se debe instalar un tanque de expansión (diafragma). Compensará el aumento en el volumen de agua cuando se calienta.
2. El tanque debe tener una capacidad del 10 por ciento del volumen del transportador de calor. El tanque se debe poner forro.

¿Qué hacer si la casa es grande?

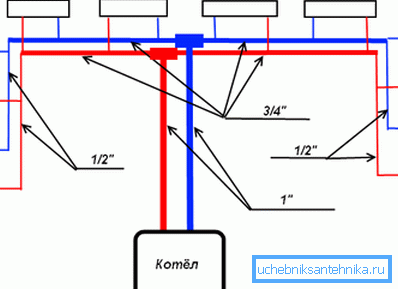

1. Para un edificio grande de dos pisos con un gran número de habitaciones separadas, el esquema de calefacción de dos tuberías es el más adecuado. Debe tener un relleno superior y cableado constante por radiadores.
2. Directamente del generador de calor, el agua calentada fluye hacia arriba a través de la tubería de suministro. Da la vuelta al edificio en su ático o techo del piso superior.
3. Luego el agua entra en las canalizaciones, las baterías se conectan a ellas. No abren completamente el elevador. Cada dispositivo está equipado con un cebador de ajuste y un puente.
4. Es aconsejable instalar una válvula de cierre en la segunda bifurcación de la tubería de entrada. La válvula para purgar el aire se puede colocar solo una y sujetar al tanque de expansión en la parte superior del circuito.
5. En el segundo tubo (inferior), que se dobla alrededor del edificio a través del sótano o los pisos del primer piso, el agua regresa a la caldera.

Presta atencion Tal unión de una caldera de calefacción de doble circuito tiene una ventaja importante. Si es necesario, puede funcionar debido a la circulación natural del portador de calor. Una tubería para el flujo de agua a la parte superior del embotellado actuará aquí como un colector de aceleración.

Es decir, un sistema con un esquema de este tipo puede operar sin unidades dependientes de la energía (por ejemplo, una bomba). En base a esto, si surge una fuerza mayor, nunca se congelará.

Incrementando la inercia térmica del sistema.

Puede aumentar la inercia térmica del sistema de calefacción con sus propias manos.

1. Es conveniente hacerlo seleccionando una sección ligeramente más grande de los tubos de contorno que la necesaria para el proyecto.

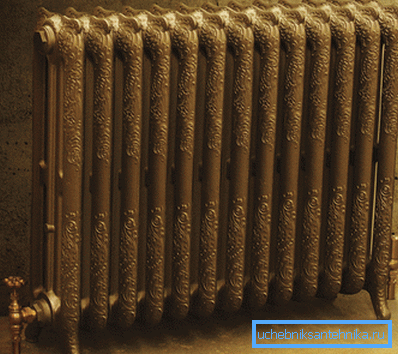

2. También puede reemplazar las baterías de aluminio con sus homólogos de hierro fundido. Tienen un volumen interno ampliado de secciones, lo que aumenta la conductividad térmica y la capacidad térmica del material. Se cree que todas las baterías de hierro fundido para sistemas de calefacción tienen un diseño feo. Sin embargo, no lo es. Sí, sus modelos obsoletos de la era soviética todavía se están produciendo. Pero además de ellos, el mercado ofrece contrapartes modernas. Por ejemplo, hermosos radiadores de piso de hierro forjado o baterías de pared con formas estéticas planas.

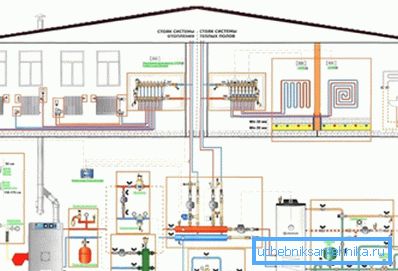

1. A menudo, el ático o el segundo piso de una casa en invierno solo se necesita ocasionalmente, por ejemplo, para acomodar a los huéspedes. Entonces, la mejor opción es usar un esquema de calefacción con dos generadores de calor y circuitos separados de una sola tubería para cada piso.
2. En este caso, en la parte superior, la caldera funcionará la mayor parte del tiempo en modo económico, es decir, Mantener una temperatura de alrededor de +5 grados.

La forma más barata de superar todos los problemas.

1. Se puede mejorar de forma independiente la red de calefacción, incrementando muchas veces su inercia térmica.

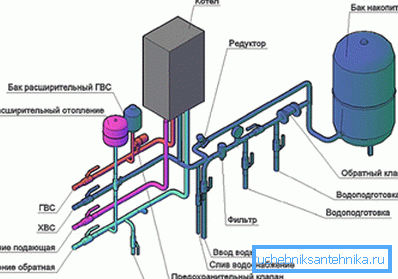

2. Para ello, agregue al circuito una batería de energía térmica (tanque de almacenamiento). Es un contenedor con un volumen de 300/2000 l, que tiene dos tuberías de conexión. El tanque debe estar bien aislado para reducir la pérdida de calor.
3. La capacidad sirve para la acumulación de grandes volúmenes de agua caliente. Si la caldera se detiene, entonces el calor se gasta desde este tanque. Está claro que cuanto mayor sea el depósito, más lentos se calentarán los radiadores.


4. El acumulador de calor se puede colocar en cualquiera de las secciones del sistema de calefacción. Puedes montarlo en el sótano. Para ello, abre el circuito inferior con dos conexiones. Es posible poner la unidad en la despensa. Una opción interesante es convertir el dispositivo en la base de un banco de cocina caliente. Después de todo, inevitablemente dará algo de calor a la atmósfera.
5. La batería compensará las caídas de temperatura en el refrigerante durante el período en que la caldera calienta el agua para el suministro de agua caliente. Es muy beneficioso si la caldera funciona con electricidad.

Presta atencion Por supuesto, este método tiene sus inconvenientes. Por ejemplo, un acumulador de calor es bastante caro. Un modelo aislado de alta calidad, con un volumen de un metro cúbico, le costará 20/30 rublos, lo que depende del fabricante.

Conclusión

El generador de calor de doble circuito tiene sus ventajas y desventajas. Si lo desea, los inconvenientes de la unidad se pueden reducir significativamente. En este caso, obtendrá el sistema más cómodo que proporcionará a su hogar agua caliente y caliente. El video te dirá aún más.
