Esquema del sistema de calefacción de una casa particular:
¿Cómo se puede crear un esquema del sistema de calefacción de una casa particular con sus propias manos? ¿Y cuáles son los elementos esenciales que debe incluir? ¿Cómo conectar dispositivos de calefacción? ¿Qué deben ser las pilas y tuberías?
Tratemos de responder estas preguntas.
Sistema de gravedad
El esquema más simple del sistema de calefacción en una casa privada es el llamado gravitacional o gravedad. Funciona debido a la diferencia en la densidad del refrigerante calentado y el refrigerante enfriado en los calentadores.
Embotellado
Se coloca con un diámetro grande (al menos DN 32). El objetivo es reducir la resistencia hidráulica: la presión que la supera en este sistema es pequeña.
Preste atención: no confunda el paso condicional de la tubería (DU) y su diámetro exterior, que marca los elementos de las tuberías de polímero y metal-polímero. Por ejemplo, para polipropileno DU32 corresponde a un diámetro exterior de 40 mm.
Por las mismas razones, es mejor preferir los materiales poliméricos modernos. Con el tiempo, el acero está cubierto de depósitos y óxido, cada vez más áspero.
Inmediatamente después de la caldera, el embotellado se suministra con el llamado tubo elevador, una sección vertical, en la parte superior de la cual se monta un tanque de expansión abierto. Parte adicional del llenado se realiza con una pendiente constante al tubo de retorno de la caldera.

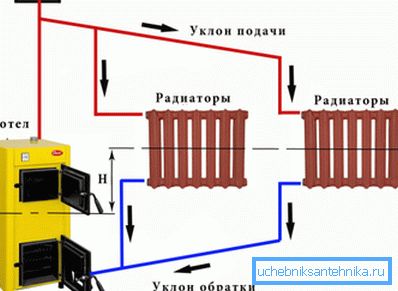

La caldera, a su vez, se monta en el punto más bajo del contorno; A menudo se instala en el foso. Cuanto mayor sea la diferencia de altura entre la caldera y los radiadores, cuanto mayor sea la presión, más rápido circulará el agua en el circuito.
Distribución y conexión de radiadores.
Los esquemas óptimos de los sistemas de calefacción de casas particulares con circulación natural son versiones diferentes de Leningrado.
Que es
- El llenado es un anillo continuo que conecta los tubos de suministro y retorno de la caldera.
- Los dispositivos de calentamiento están conectados en paralelo con el relleno con un revestimiento de un diámetro más pequeño.
- El esquema de conexión óptimo para los dispositivos de calefacción es de abajo hacia abajo. En este caso, la batería no necesita ser lavada: el lodo no permanece en su colector inferior.
Para sistemas con una caldera de combustible sólido, es mejor preferir los radiadores de hierro fundido o los registros de acero. Su gran volumen y masa sólida suavizarán las fluctuaciones del refrigerante durante la cocción y quema de combustible.
Valvulas
Los esquemas gravitacionales de los sistemas de calefacción para una casa privada se completan con un mínimo de válvulas. Primero, no lo necesitan: para eliminar las fugas, es más fácil descargar y recargar completamente el agua. En segundo lugar, cada válvula o estrangulamiento causa la pérdida de la presión deseada y ralentiza la ya lenta circulación.
¿Qué es vital?
- Salida de aire en radiadores ubicados encima del embotellado. El aire del relleno mismo es forzado al tanque de expansión y de allí a la atmósfera.
- Restablecer en la parte inferior del circuito para drenarla.
- Descarga del sistema de agua fría con una válvula para llenar el circuito a través del tanque de expansión.
Circulación forzada
Los esquemas del sistema de calefacción de una casa privada con circulación forzada son más comunes debido al ajuste más flexible que le permite ajustar los dispositivos de calefacción y ciertas partes del circuito de forma independiente.
Además: un sistema de este tipo va más rápido a las temperaturas de operación y tiene un rango de temperatura más pequeño entre el flujo y el retorno.
Seguridad
El principal problema de un sistema cerrado con circulación forzada es que necesita compensar la expansión del refrigerante.
Las funciones del único tanque de expansión abierto, que complementa los circuitos abiertos de los sistemas de calefacción de una casa privada con circulación natural, deben trasladarse a todo un grupo de dispositivos, el llamado grupo de seguridad.
| Dispositivo | Funcion |
| Tanque de expansion | Contiene el transportador de calor que ha aumentado de volumen, al mismo tiempo que exprime el aire que está en su caja. |
| Válvula de seguridad | Alivia el exceso de presión cuando el tanque se desborda. |
| Manómetro | Se utiliza para controlar la presión en el sistema. |
| Salida de aire automática | Elimina los tapones de aire del sistema. |
Valvulas
Averigüemos con qué tipo de válvulas de cierre lo hace usted mismo el sistema de calefacción tradicional de una casa privada.
- En frente de la bomba en la dirección de flujo del refrigerante hay sumidero.
- La bomba y el sumidero se cortan con un par de válvulas, lo que permite su desmontaje o la limpieza del filtro sin pérdida de refrigerante.
- A menudo, entre las derivaciones de la bomba, una derivación está bloqueada por una válvula o válvula de retención, lo que permite que el sistema funcione cuando la bomba se retira en modo de circulación natural.

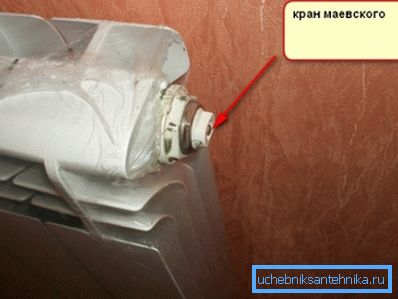

- Los puntos superiores del circuito (puentes, enchufes superiores del radiador) se suministran con grifos Mayevsky o grifos de agua ordinarios para el escape de aire.
- Los tubos de alimentación de los dispositivos de calefacción están equipados con válvulas que permiten detener completamente la circulación en ellos. Los revestimientos inversos están estrangulados.

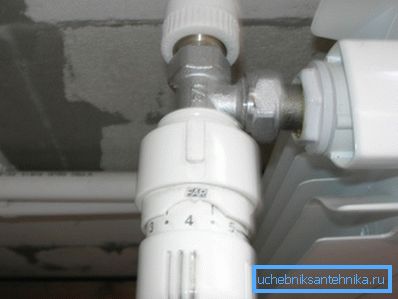

Los cabezales térmicos se usan a menudo en lugar de estranguladores: su precio es algo más alto, pero le permiten ajustar la permeabilidad automáticamente, dependiendo de la temperatura de la habitación.
Por cierto: para calderas de gas, eléctricas y solares, es preferible utilizar radiadores de aluminio. Son baratos, tienen un pequeño volumen interno (lo que garantiza un calentamiento rápido) y una excelente transferencia de calor a una sección.
Diseño
¿Qué esquemas de instalación del sistema de calefacción en una casa privada se pueden utilizar en caso de circulación forzada?
- Para una casa de un piso, en la modesta opinión del autor, la misma opción en Leningrado será la mejor opción.. La instrucción está conectada con su excepcional sencillez y tolerancia a fallos: para descongelar este sistema incluso en el frío más severo, es necesario hacer un gran esfuerzo.

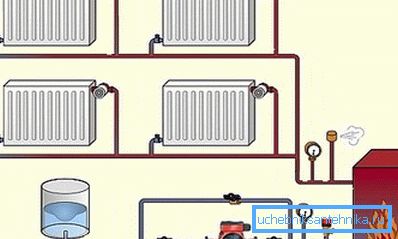

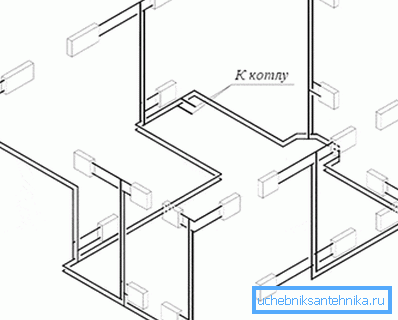

- Para una casa de dos pisos se puede utilizar como Leningrado con dos anillos paralelos y cableado vertical con embotellado de fondo (La devolución y el suministro están en el sótano o en el primer piso). Los puentes de cada tubo vertical se completan con ventilación de aire.
Conclusión
Esperamos que la información de fondo ofrecida al lector lo ayude a diseñar su propio sistema de calefacción. El video adjunto, como de costumbre, contiene material adicional. ¡Éxitos!
