Esquema de un sistema de calefacción de dos tuberías:

25-06-2018
Calefacción

¿Cuál podría ser el esquema de un sistema de calefacción de dos tuberías en una casa privada o multifamiliar? ¿Cómo funciona el lanzamiento de un sistema así? ¿Qué equipos auxiliares, además de tuberías y aparatos de calefacción, son necesarios para su trabajo? Tratemos de responder estas preguntas.

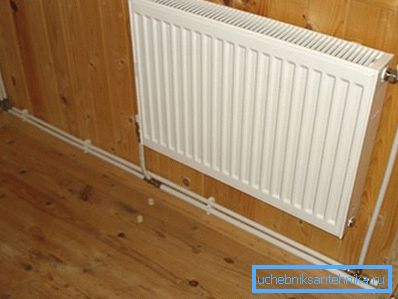

Trazar esquema de dos tubos.

Que es

Para empezar, trataremos de explicar en términos más simples la diferencia entre los diagramas de una tubería y de dos tuberías para conectar dispositivos de calefacción.

Imagine un par de rejillas de calefacción que giran en círculos en el piso superior de las habitaciones adyacentes. Uno de ellos, el servidor, el segundo, el reverso.

Entonces: si un radiador instalado en cada piso abre el elevador al que está conectado, podemos decir que tenemos un circuito de sistema de calefacción de un solo tubo. Pero si cada batería es un puente entre los elevadores, este es un circuito de calefacción de dos tuberías.

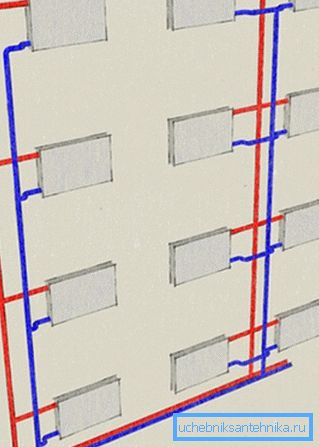

Lo que, de hecho, vemos en el diagrama.

Y ahora agregaremos un poco de confusión a estas construcciones lógicas esbeltas.

En su forma pura, estos sistemas solo se pueden encontrar en casas privadas de un pequeño número de pisos y plazas.

Más a menudo, se utilizan esquemas combinados como los siguientes:

  • Los dos fondos que atraviesan el sótano están conectados por los mismos elevadores en el piso superior, que se ajustan a la descripción del sistema de dos tuberías..
  • Sin embargo, cada elevador individual - un tubo. La construcción descrita anteriormente con radiadores-dinteles en un edificio de apartamentos real será inoperable: el refrigerante simplemente no subirá al piso superior, moviéndose solo a través de uno o dos dinteles inferiores.

Para aclarar: como veremos más adelante, el problema se resuelve balanceando - la regulación de los dispositivos de calefacción. Sin embargo, en los choques de edificios de apartamentos, al menos una de las disposiciones que dejan los apartamentos vecinos sin calefacción, no se puede utilizar en absoluto. Solo porque cualquier sistema debe tener la máxima protección contra um, brillantes representantes de la mayoría intelectual.

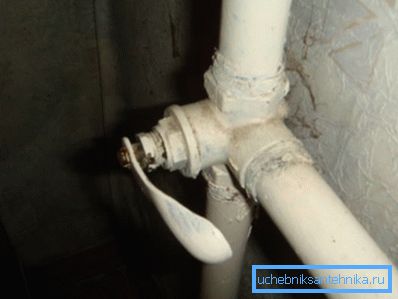

Válvula de tres vías en la torre de calefacción en Khrushchev. Estas grúas se convirtieron periódicamente en la causa de accidentes graves: los propietarios de apartamentos trataron de calentar las baterías con su ayuda.

Clasificación

Entonces, ¿qué tipo de esquemas de sistemas de calefacción de dos tuberías se pueden encontrar en los servicios públicos domésticos y en la construcción de viviendas privadas?

Por orientación

En el sistema vertical, ambas tuberías: el flujo y el flujo de retorno están dispuestos verticalmente. En la horizontal, respectivamente, lo contrario. Y estos esquemas a menudo se combinan dentro de la misma casa: por ejemplo, el embotellado con puentes elevadores puede formar un sistema horizontal, y acceder al calentamiento vertical.

En el curso del refrigerante.

En el siguiente esquema, el refrigerante se mueve en una dirección a lo largo de ambos embotellados; en un callejón sin salida: cambia la dirección del movimiento hacia el opuesto cuando se mueve de la alimentación al retorno. Un ejemplo típico de un esquema asociado es un sistema de calefacción de dos tuberías de una casa privada de un piso, cuyas ventanas y puertas no interfieren con la colocación de tuberías; Pero si hay obstáculos, se utiliza el callejón sin salida.

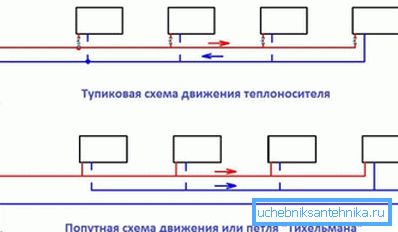

Punto muerto y esquemas de paso.

Al incitar el movimiento del refrigerante

  • En edificios de apartamentos, el transportador de calor (agua de proceso) es impulsado por el diferencial de presión entre las tuberías de suministro y retorno de la tubería de calefacción.
  • Una solución típica para una casa privada grande es una o más bombas de circulación.
  • Finalmente, en un área pequeña de la casa, la circulación puede ser asegurada por la diferencia en la densidad entre las masas de aire caliente y calor-descargadas de agua. La fuente de calor se convierte en una caldera u horno con un intercambiador de calor.

Embotellado superior e inferior

La mayoría de los edificios nuevos y modernos - las casas del embotellado inferior: las tuberías de suministro y retorno están ubicadas en el sótano o en el ático técnico sobre la planta baja ocupada por almacenes o almacenes.

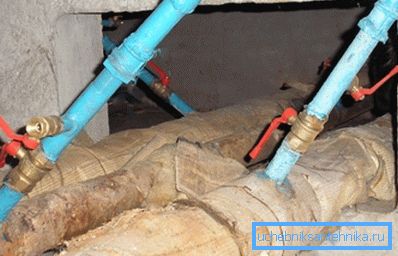

En la foto, el sistema con el menor embotellado: flujo y flujo de retorno se divorciaron en el sótano.

La conveniencia de este esquema es que todas las válvulas y accesorios se concentran en un solo lugar: para restablecer el elevador de calefacción, es suficiente cerrar dos válvulas ubicadas una al lado de la otra y desenroscar un par de tapones. El principal inconveniente es el laborioso lanzamiento después de un reinicio: para eliminar la esclusa de aire, debe llegar a la parte superior del apartamento en el elevador.

Hay, sin embargo, un par de matices.

  • Si no hay dispositivos de calefacción en una de las canalizaciones, se puede volver a cargar desde el sótano junto con la sala de vapor. Para este propósito, se instala una válvula de drenaje en lugar de un tapón. Basta con atornillar el tapón en el segundo tubo ascendente y abrir la válvula, dejando abierta la válvula de alivio, y el aire saldrá volando hacia el frente del flujo de agua.
Con este esquema de lanzamiento, el aire saldrá volando a través de un puntal inactivo.
  • En algunas casas, los dinteles con las grúas de Mayevsky están en el ático. Para empezar no necesitas entrar en los apartamentos del piso superior; sin embargo, en las heladas severas, el agua a menudo se congela cuando se congela en puentes.

Los esquemas de calefacción de dos tuberías con relleno superior difieren en que el suministro está en el ático; el transportador de calor pasa las canalizaciones abiertas por los radiadores en el camino hacia el tubo de retorno ubicado en el sótano. Un tanque de expansión con una salida de aire está instalado en la parte superior del punto de llenado.

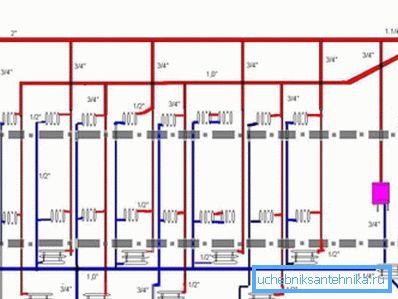

Embotellado superior.

¿Cuál es el resultado?

  1. Cuando se vierte, el agua no se congela ni en el embotellado ni en las canalizaciones, simplemente abra el respiradero en el ático.
  2. El arranque del sistema es simple y seguro: todo el aire está en el tanque de expansión.

El precio de un simple reinicio y lanzamiento es la necesidad de ejecutarse cuando el elevador está desconectado: debe bloquearse desde la parte inferior y desde la parte superior.

Equilibrio

El circuito horizontal de dos tuberías en su forma original no funciona: el refrigerante circula solo a través de los dispositivos de calefacción más cercanos a la caldera o bomba. El problema se resuelve balanceando - acelerando cada batería para obtener la misma temperatura.

Nota: debido a la inercia del sistema, la estabilización de la temperatura del refrigerante tarda varias horas. Por lo tanto, la instrucción obvia: con el auto-equilibrio, la posición de cada estrangulación cambia a un valor mínimo con el control repetido de las temperaturas en 2-4 horas.

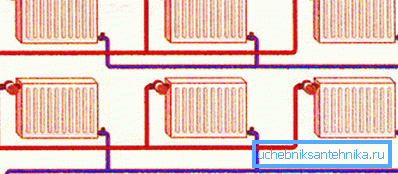

Si cubre las válvulas reguladoras de los radiadores más cercanos a la caldera, el agua pasará por las más alejadas.

Equipo

Al construir un sistema en una casa privada, necesitará una cierta cantidad de equipo adicional, además de tuberías y válvulas. Con las funciones de algunas de sus especies, nos reuniremos brevemente.

Tipo de equipo Breve descripción
Tanque de expansion La capacidad de compensación de la expansión del portador de calor durante el calentamiento. Se toma un tanque cerrado igual al 10% del volumen de refrigerante y se monta después de la bomba de circulación. Un tanque abierto está montado en la parte superior del circuito.
Válvula de seguridad Alivia el exceso de presión cuando el circuito cerrado se sobrecalienta.
Salida de aire automática Elimina aire y gases del circuito debido a procesos electroquímicos.
Grulla de mayevsky Dispositivo para la purga de aire manual. Montado en los tapones superiores del radiador o en la parte superior de cada puente entre las bandas.
El acelerador Válvula de tornillo analógico para ajuste manual de la cruz.
Cabeza termica Estrangulador automático, cambio de permeabilidad en función de la temperatura del aire.

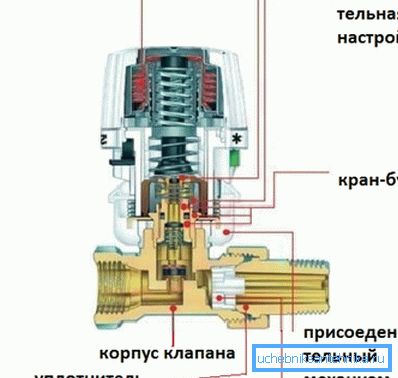

Dispositivo termostático de la cabeza.

Conclusión

Esperamos que la información ofrecida al lector sea de utilidad. Como siempre, el video adjunto al artículo lo complacerá con materiales temáticos adicionales. ¡Éxitos!
