Esquema de tuberías de la caldera de calefacción: elementos

¿Cuáles son los elementos requeridos que deben incluir el flejado de calefacción de caldera? ¿Qué garantiza la seguridad de funcionamiento del sistema? ¿Cómo organizar el calentamiento a baja temperatura? En nuestro material intentaremos responder estas preguntas.

Artículos requeridos

La lista de equipos está determinada por el tipo de sistema de calefacción.

Tipo de circulacion

La circulación forzada implica la presencia de una bomba de circulación para el sistema de calefacción en el hogar.

Se completa:

1. Gryazevikom, instalado delante del refrigerante de la corriente de la bomba;
2. Un par de válvulas de cierre., permitiendo limpiar el sumidero o desmontar la bomba con una mínima pérdida de refrigerante.

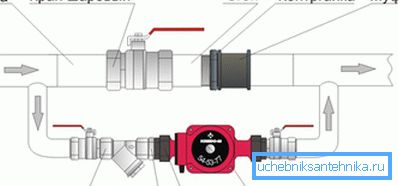

Si el sistema funciona alternativamente con circulación forzada y natural, debe haber un bypass con inserciones entre las inserciones de roscado con una sección transversal igual a la sección de llenado. Está equipado con una válvula de retención de bola o válvula que evita el flujo inverso de agua a través del bypass durante el funcionamiento de la bomba.

Sistemas abiertos y cerrados.

Un sistema de calefacción abierto se comunica con la atmósfera a través de un tanque de expansión de calefacción abierto.

Combina varias funciones:

• Compensa un aumento en el volumen de refrigerante cuando se calienta.
• Sirve para la eliminación del aire expulsado en el mismo.
• Permite agregar agua en lugar del sistema que se evaporó o se evaporó en el transcurso del trabajo.

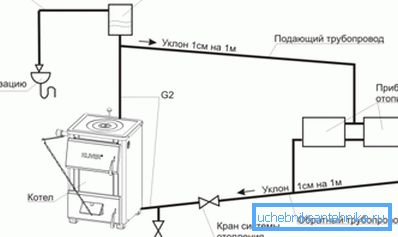

Nota: un tanque abierto siempre se monta en la parte superior del contorno. El vertido debe tener una pendiente constante desde el tanque, lo que proporcionará la corriente natural del refrigerante de enfriamiento y permitirá que el aire sea forzado hacia arriba.

Además, el esquema de unión de calderas de combustible sólido en sistemas con circulación natural incluye un colector de aceleración, una sección de embotellado vertical que conecta la caldera con un tanque de expansión.

En un sistema cerrado, las funciones realizadas por el tanque de expansión abierto se asignan a varios dispositivos.

Cuando instale el sistema con sus propias manos, es útil conocer algunas sutilezas.

• El tanque de expansión se puede montar en cualquier punto del circuito; sin embargo, es mejor elegir un lugar donde el flujo de refrigerante contenga un mínimo de turbulencias. Por ejemplo, frente a la bomba, alrededor de 10 diámetros de llenado de la misma.
• Es recomendable instalar la boquilla del tanque hacia arriba. ¿Cuál es la razón de la instrucción? Ya que en este caso no se garantiza aire en el tanque en el otro lado de la membrana donde debería estar el refrigerante.
• El volumen del tanque se toma aproximadamente igual al 10% del volumen total del refrigerante en el sistema. La forma más sencilla de estimar su cantidad es llenar el circuito con agua y vaciarlo en cualquier plato de medición.
• Si hay varios tanques de membrana en el sistema, se resume su volumen.
• El funcionamiento continuo de la válvula de seguridad durante el funcionamiento indica que el tanque de expansión es demasiado pequeño.
• Independientemente de la presencia de la salida de aire, los puntos superiores del sistema de calefacción (enchufes superiores del radiador, puentes entre ellos, etc.) se completan con la salida de aire. En su papel pueden actuar como grifos de Mayevsky, así como válvulas ordinarias o grifos de agua.

Por fuera y por dentro de la caldera.

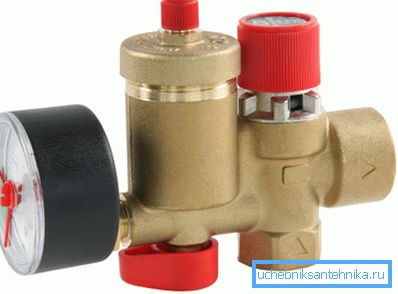

A menudo, los esquemas de tuberías de calefacción pueden diferir significativamente de los descritos anteriormente. El hecho es que muchos dispositivos de calefacción están equipados con sus propias bombas de circulación, un grupo de seguridad y, a menudo, un tanque de expansión.

Con esta configuración, el esquema de las tuberías de la caldera de calefacción de pared incluye, en esencia, solo un par de válvulas que lo cortan, la descarga en el sistema de alcantarillado y un puente con el sistema de agua fría para llenar el circuito.

Elementos adicionales

¿Qué más se puede incluir en el flejado de la caldera?

Coleccionista

Un colector, o peine, es un dispositivo sencillo para la conexión en paralelo de varios dispositivos de calefacción o circuitos independientes. Los colectores están montados en tuberías de suministro y retorno. Cada par de tomas cuenta con una válvula de cierre y un acelerador para el ajuste.

Flecha hidro

Es un tipo de reservorio y es fundamentalmente diferente de él solo en un volumen interno significativo. La aguja hidráulica está conectada a las líneas de alimentación y retorno.

La separación de los flujos en el volumen total permite redistribuir el refrigerante entre el flujo y el flujo de retorno; además: a través de ramas adicionales es posible seleccionar agua con temperaturas intermedias entre ambas roscas.

Válvula de tres vías

Esta es una T con una válvula controlada, que funciona según el principio de: o le permite abrir el flujo de refrigerante de la tubería directa, reduciendo el flujo de agua de retorno, y viceversa. ¿Para qué se utiliza? En primer lugar, para la organización de contornos de baja temperatura.

El hecho es que para una caldera de combustible sólido, la temperatura del tubo de retorno por debajo de 50 ° C es extremadamente indeseable: el precio del enfriamiento excesivo del intercambiador de calor es la formación de condensado en él, lo que reduce drásticamente su vida útil. Cuando se opera en el modo normal, con temperaturas de suministro y retorno de 75/55 C, se crea un circuito con una bomba de circulación separada para alimentar el piso calentado.

Parte del agua de retorno de este circuito es reciclada; al mismo tiempo, la válvula de tres vías dosifica más agua caliente de la caldera en función de la temperatura del portador de calor. Como regla general, tal esquema para atar una caldera de calefacción de combustible sólido incluye una cabeza termostática, que es responsable del control de la temperatura.

Acumulador de calor

Bajo este nombre se esconde un tanque de agua con aislamiento térmico de considerable volumen. Le permite almacenar una gran cantidad de energía térmica y entregarla gradualmente a los aparatos de calefacción.

El acumulador de calor es útil para estabilizar la temperatura de los radiadores cuando se utilizan calderas de combustible sólido; a menudo también incluye la tubería de una caldera eléctrica de calefacción, que funciona exclusivamente de noche, cuando una tarifa eléctrica más barata está en vigor.

Conclusión

Esperamos que la información ofrecida al lector lo ayude en el diseño y la construcción de su propio sistema de calefacción. Como siempre, el video adjunto contiene materiales temáticos adicionales. ¡Éxitos!
