Esquema de conexión de una caldera de combustible sólido al

Cualquier equipo, independientemente de la categoría de complejidad a la que pertenezca, requiere un enfoque serio para la instalación y la operación posterior. De lo contrario, el período de funcionamiento ininterrumpido se puede reducir notablemente. Adherirse a ciertas reglas también es necesario al conectar una caldera de combustible sólido, a pesar de la simplicidad del diseño.

Características de instalación

Al estar involucrado en la instalación de dicho equipo, debe seguir las reglas básicas que permitirán que el dispositivo funcione de la forma más segura posible.

Antes de comenzar a trabajar, es necesario realizar los cálculos necesarios para determinar los parámetros técnicos del dispositivo, así como para seleccionar el lugar adecuado.

• La unidad que funciona con combustible sólido debe estar en una habitación separada de al menos 7 metros cuadrados. m
• En el compartimiento de la caldera, es imperativo crear ventilación forzada: para 1 kW de potencia del aparato debe ser de 8 metros cuadrados. ver conductos.
• El revestimiento del piso debe elegirse teniendo en cuenta la resistencia al fuego, y una hoja de metal debe colocarse en frente de la caldera.
• El dispositivo debe ubicarse a cierta distancia de las superficies laterales: al menos 200 cm desde la parte frontal y más de 50 cm desde las paredes laterales.

Atencion Durante el trabajo, se deben usar tuberías de metal para conectar calderas de combustible sólido a las tuberías. Su longitud no debe ser inferior a 15 cm.

Proceso de instalación

La instalación no es muy complicada, lo que significa que puede realizarse a mano. Además, se recomienda familiarizarse con las etapas principales que tendrá que atravesar en el proceso de instalación del calentador. Con una instalación adecuada del sistema de calefacción servirá durante muchos años.

Preparación de la fundación

Independientemente del esquema utilizado para la conexión de calderas de combustible sólido, la estructura de soporte en el piso se prepara en la habitación. Por lo general, se eleva por encima de la parte principal del plano inferior en 10 a 20 cm. La opción más popular es una regla reforzada hecha de hormigón.

Se recomienda colocar una lámina de metal en la superficie del podio para proteger contra los efectos térmicos. Como alternativa, se pueden utilizar placas de asbesto con un espesor mínimo de 5 mm.

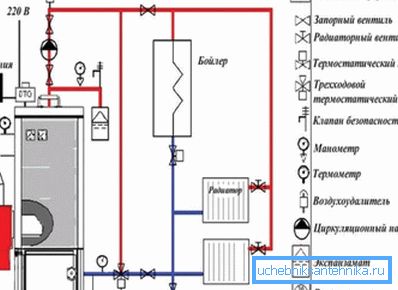

Dispositivo de flejado

Al organizar un sistema, se debe prestar especial atención a la selección del modo más eficiente de operación y ajuste de temperatura. Si el flejado se realiza correctamente, es posible ahorrar dinero, ya que la energía térmica en este caso se distribuye de manera óptima.

Al instalar se puede utilizar uno de varios esquemas.

• Atar con correa en el sistema de calefacción con circulación natural es la opción más fácil., Ya que no implica accesorios adicionales. Todo el ajuste se realiza manualmente, el combustible se agrega a medida que se quema. Tal esquema asume la presencia de tuberías con un gran diámetro.
• El sistema con circulación forzada debe incluir necesariamente una bomba especial para bombear fluido. Con él, el refrigerante se desplaza uniformemente a lo largo de un circuito cerrado. Gracias a este dispositivo, es posible ajustar los radiadores de calefacción por separado. Sin embargo, la electricidad debe estar presente en el edificio para operar la bomba de circulación del sistema de calefacción.
• El cableado del colector es considerado el más difícil., Debido a la presencia de una gran cantidad de dispositivos diferentes: válvulas, extractores de aire, válvulas, grifos y otros dispositivos para controlar los parámetros requeridos. El precio de dicha red de calefacción es bastante alto.
• La tubería de anillo con circuitos primarios y secundarios se utiliza, por regla general, en edificios residenciales con muchos consumidores. Cuando el dispositivo requiere la instalación de varios dispositivos a la vez para la organización de la circulación del refrigerante.

Presta atencion Las unidades de combustible sólido para calefacción que dependen de la energía eléctrica deben estar equipadas con circuitos de emergencia, de modo que cuando se apague la luz, el trabajo normal continúe.

Creando una chimenea

Los dispositivos están equipados con una tubería para la eliminación de productos de combustión, cuya sección transversal debe corresponder al tamaño de la salida ubicada en la parte superior. Los elementos prefabricados más utilizados, que consisten en inserciones metálicas y material aislante.

En la versión ideal, la chimenea no debe tener giros, pero si todavía están presentes, deben hacerse lo más lisos posible. Todas las uniones entre los componentes de la tubería deben sellarse para que el humo de la caldera no penetre en la habitación calentada. Para estos fines, se puede utilizar cinta resistente al calor o una composición especial.

Se debe prestar especial atención a la liberación de la tubería por encima del techo, ya que la calidad del empuje dependerá de esto.

• Si la distancia desde la cresta hasta la chimenea no supera los 150 cm, entonces debe hacer una liberación por encima del punto más alto en 50 cm.
• Cuando se aleje de la intersección de pendientes de hasta 300 cm, la tubería debe mostrarse de manera que la parte superior quede al ras con la cresta.
• Si la chimenea está a una distancia decente, debe ubicarse debajo de la parte superior del techo con un ángulo de no más de 10 grados.

Como conclusión

Después de que se haya estudiado la instrucción, muchos desarrolladores individuales entenderán cómo conectar una caldera de combustible sólido al sistema de calefacción de una casa residencial. La elección del esquema final dependerá no solo de las preferencias de los propietarios, sino también de las condiciones de operación, ya que en algunos casos hay que pagar algunos costos. Otra información importante del consumidor se incluye en el video.
