Al construir una vivienda privada, una de las tareas más importantes que debe resolverse en la etapa de diseño de la construcción es la organización competente de un sistema de calefacción autónomo. El hecho es que no solo el nivel de vida cómoda en una casa durante la temporada fría, sino también la cantidad de gastos financieros anuales que se deberán pagar por la compra de combustible para el equipo de la caldera, dependerá de la solución correcta de este problema.

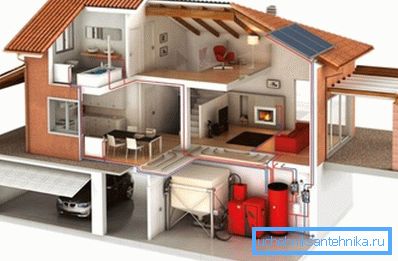

Infraestructura de calefacción de un moderno edificio residencial.

Desarrollo de un sistema de calentamiento de agua.

Si puede usar una estufa de piedra o ladrillo convencional para calentar una casa privada pequeña de un piso, entonces los diferentes esquemas de calefacción para una casa de dos pisos que utilizan calderas de calefacción a gas o combustible sólido son más efectivos para calentar casas grandes y cabañas.

Para estudiar este tema con más detalle, este artículo proporcionará una breve descripción general, que examina los esquemas de calefacción más comunes para una casa de dos pisos que utilizan sistemas de calefacción por radiador y calefacción por suelo radiante. (Ver también el artículo Tubería para calefacción por suelo radiante: características.)

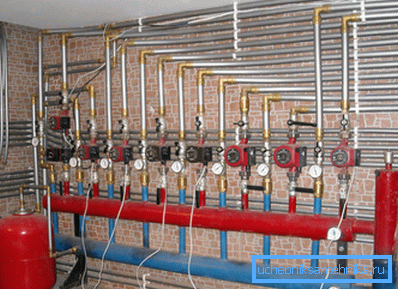

Ingeniería de comunicaciones de calentamiento de agua.

Los componentes principales del sistema de calefacción.

Independientemente de qué diseño se eligió para calentar una casa de dos pisos, cualquier sistema de este tipo incluye un conjunto de los siguientes componentes y mecanismos que son necesarios para garantizar su funcionamiento ininterrumpido:

  1. Caldera de calentamiento Puede funcionar con combustibles líquidos, sólidos o gaseosos, y sirve para calentar agua u otro soporte térmico a una cierta temperatura de funcionamiento.
  2. Radiadores de calefaccion, de hecho, son intercambiadores de calor ordinarios en los que el calor del agua calentada se transfiere a través de las paredes metálicas acanaladas al aire frío ambiente.
  3. Como regla general, cada esquema de calentamiento del radiador de una casa de dos pisos incluye dos tuberías de agua interconectadas.. El contorno de la tubería directa sirve para transportar el refrigerante caliente desde la caldera hasta el calentador final, es decir, el radiador instalado en cada habitación, y el contorno de retorno sirve para devolver el refrigerante enfriado a la caldera.

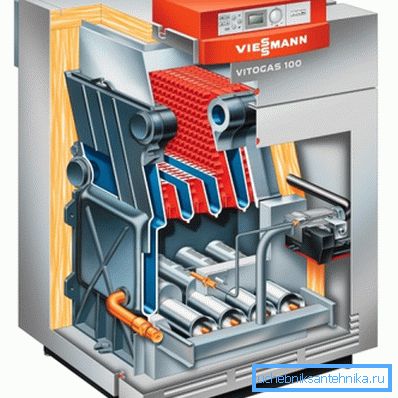

La estructura interna de la caldera de calefacción de gas.
  1. Tanque de expansion Sirve para suavizar las caídas de presión en el sistema y compensar el volumen de refrigerante. Cuando el fluido de trabajo se calienta, aumenta de volumen, con el resultado de que su excedente cae en la cámara sellada del tanque de expansión. Como resultado del enfriamiento, la reducción de la presión y la reducción del volumen de líquido, el refrigerante bajo la acción del diafragma con resorte regresa al sistema.
  2. Bomba de circulacion proporciona un movimiento constante del fluido de trabajo a través de la tubería en una dirección dada, y mantiene una presión de trabajo del agua en el sistema.
  3. Entre otras cosas, cualquier esquema de calefacción de una casa privada de dos pisos contiene todo tipo de elementos de válvulas y válvulas de control.: válvulas de bola, válvulas de seguridad y de retención, termostatos mecánicos, así como accesorios de conexión y sujetadores.

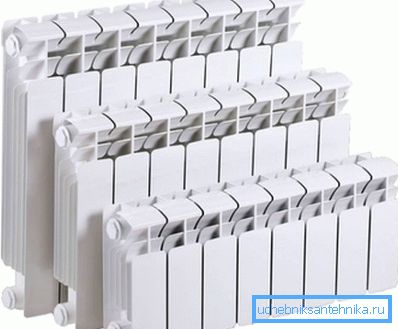

La foto muestra radiadores de agua bimetálicos.

Sugerencia En las casas de residencia de temporada, como transportador de calor, en lugar de agua, se recomienda utilizar un líquido o anticongelante especial a baja temperatura. Su precio es significativamente más alto que el costo del agua ordinaria, pero no se congela a bajas temperaturas y también tiene propiedades anticorrosivas.

Conexión de una sola tubería

El más simple, pero al mismo tiempo, menos eficiente es el esquema de una tubería del sistema de calefacción de una casa de dos pisos, que es una cadena de radiadores de calefacción instalados en diferentes salas que están interconectadas secuencialmente por medio de tuberías de agua de metal o plástico.

Este tipo de conexión le permite minimizar la cantidad de materiales utilizados y el trabajo realizado, sin embargo, también tiene algunos inconvenientes importantes.

  1. El agua calentada, que pasa a través de tuberías y radiadores, desprende su calor de manera desigual y, a medida que se desplaza a las habitaciones remotas de la casa, se enfría gradualmente.
  2. Para compensar este fenómeno, a fin de aumentar el área de transferencia de calor, se requiere instalar un mayor número de radiadores de agua en habitaciones remotas.
  3. Con esta opción de conexión, resulta imposible ajustar la temperatura óptima para cada habitación individual en un edificio residencial con sus propias manos.

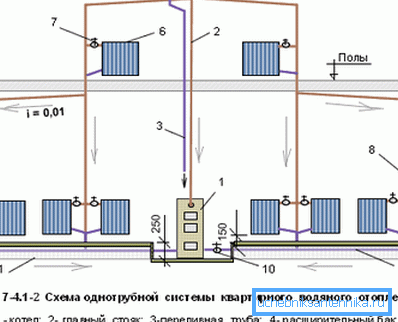

Monotubo conexión de los dispositivos de calefacción de un edificio residencial de dos pisos.

Utilizando un circuito de dos tubos.

Más eficiente, pero al mismo tiempo más costoso es el esquema de calentamiento de agua de dos tuberías de una casa de dos pisos, cuya instalación requiere el consumo de una mayor cantidad de materiales y costos de mano de obra.

Con esta conexión, cada radiador de agua por separado, el tubo de entrada se conecta al circuito de calefacción directo y el tubo de salida al circuito de retroceso del sistema de calefacción.

Para casas de dos pisos, esta opción de conexión se considera la más óptima, ya que tiene las siguientes ventajas:

  1. Debido a la transferencia de calor uniforme, se garantiza el mismo calentamiento de todas las habitaciones de una casa residencial, independientemente de su posición relativa con respecto a la caldera de calefacción.
  2. La conexión separada de cada sección permite regular de manera independiente la temperatura requerida para cada habitación o habitación específica de un edificio residencial.
  3. Una distribución más eficiente del calor conduce a un aumento en la eficiencia energética de todo el sistema y, en consecuencia, a un ahorro significativo de combustible.

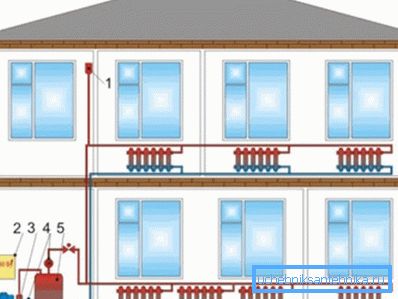

Esquema de calefacción de dos tuberías en una casa de dos pisos.

Presta atencion Entre otras cosas, tal conexión permite eliminar tuberías directas y de retorno de los ojos externos colocándolos debajo de un piso limpio o detrás de elementos decorativos decorativos para paredes.

Distribución de tuberías según el esquema combinado.

En el diseño y la construcción de una casa residencial con un sistema de calefacción por suelo radiante, lo más racional será el esquema de calefacción combinada de una casa privada de dos pisos, que combina conexiones de una y dos tuberías.

En este caso, paralelo a las tuberías directas y de retorno, se conecta un colector separado para el portador de calor a través de una válvula de tres vías, a la que se conecta sucesivamente un sistema de suelo de agua caliente.

Una conexión de este tipo tiene todas las ventajas de un esquema de dos tuberías y, además, permite por separado incluir radiadores de calefacción y un sistema de calefacción por suelo radiante, lo que permite regular de manera más flexible la temperatura requerida en la habitación.

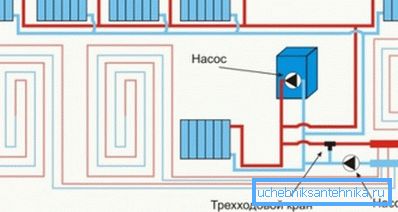

Diagrama esquemático típico de la conexión combinada de radiadores y sistema de calefacción por suelo radiante.

Sugerencia En paralelo a los colectores del sistema de calefacción por suelo radiante, también puede conectar toalleros térmicos ubicados en el baño, en la ducha o en la cocina.

Conclusión

Independientemente de qué esquema se eligió, el calentamiento de una casa de dos pisos es un objeto importante de la infraestructura interna, y este trabajo debe abordarse con conocimiento, ya que los errores de diseño o de instalación se pueden eliminar solo en la temporada cálida.

También se puede obtener toda la información necesaria al ver el video al final de este artículo o al leer materiales similares en nuestro sitio web.
