Esquema de calefacción de un edificio de apartamentos en el

Gran parte de las habitaciones residenciales y de servicios públicos tienen calefacción central, a pesar de una variedad de otras opciones. En primer lugar, los esquemas de calefacción de edificios de varios pisos son relevantes en la construcción de micro distritos completos y pequeños asentamientos. Una caldera es capaz de proporcionar calor a una gran cantidad de objetos.

Ventajas de las redes centralizadas.

Una característica distintiva de tales sistemas es la presencia de equipos de caldera en una estructura separada. La entrega del refrigerante se realiza a través de tuberías, que se colocan directamente a lo largo de la calle para cada objeto.

Estas redes no se organizan con sus propias manos, ya que el volumen de trabajo realizado es muy grande.

• Cualquier esquema de calefacción de un edificio de varios pisos está bien pensado por expertos, por lo que rara vez ocurren fallas graves.
• El funcionamiento de tales sistemas se realiza generalmente con combustible, cuyo precio es bajo.
• Una red de calefacción centralizada, como norma, es servida por servicios especiales, lo que significa que no hay necesidad de monitoreo de rendimiento.
• Con esta opción, no es necesario colocar la caldera dentro de la vivienda, lo que ahorra espacio.

Nota En cuanto a las desventajas, pueden atribuirse al funcionamiento del sistema de acuerdo con un programa específico y la incapacidad de personalizar las condiciones de temperatura.

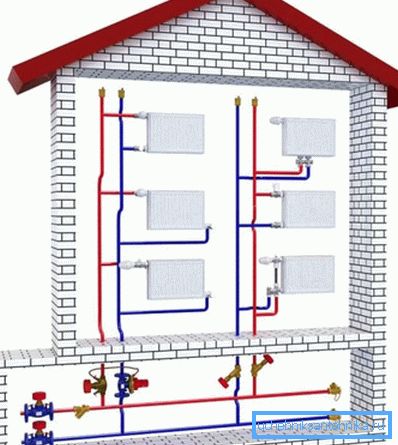

Estructura aproximada del sistema

La calefacción centralizada en términos del dispositivo no es prácticamente diferente de los sistemas autónomos. Sin embargo, la sección transversal de las tuberías en este caso es mucho más grande, y el equipo instalado en la sala de calderas es mucho más complicado.

Los siguientes son los elementos principales.

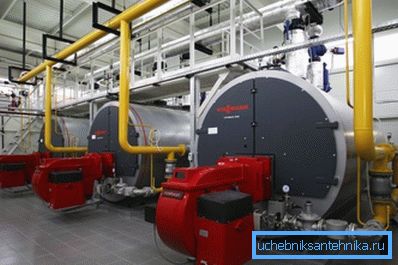

• Calderas grandes y pequeñas, así como centrales térmicas y eléctricas especiales.. En el primer caso, el refrigerante adquiere la temperatura establecida directamente durante la combustión del combustible. En otra realización, la provisión de calor se produce a expensas del vapor. Además, las centrales térmicas son capaces de generar electricidad.

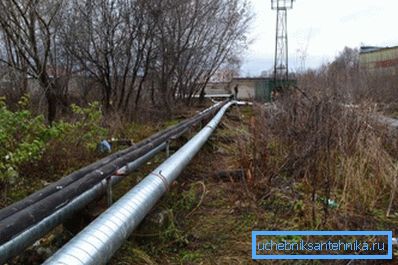

• Con la ayuda de una red de tuberías que transportan refrigerante a objetos.. El diámetro de los elementos de entrada y salida suele alcanzar los 1000 mm. En cuanto a la junta, se puede producir tanto por tierra como por métodos subterráneos.
• El equipo de calefacción proporciona la capacidad de transferir calor a las instalaciones.. Los principales dispositivos son radiadores y convectores de calefacción. Se instalan en habitaciones climatizadas.

Ayuda Una central térmica (CHP) permite reemplazar varias casas de calderas pequeñas, lo que reduce los costos de construcción. Además, se libera un área considerable.

Métodos básicos de clasificación

Cualquier esquema de calefacción de un edificio de varios pisos puede caer en una categoría u otra. La clasificación de los sistemas centralizados se puede realizar por varios motivos. Puede aprender más sobre ellos leyendo la información a continuación.

Dependiendo del tipo de refrigerante

• Las redes de líquidos son las más comunes cuando se calientan edificios de gran altura. Le permiten suministrar refrigerante a largas distancias sin un deterioro agudo en las características de calidad.

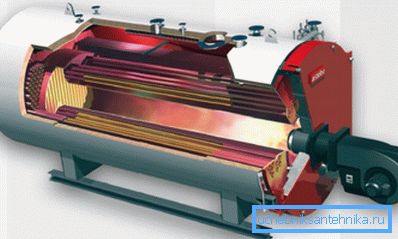

• Los sistemas de vapor se utilizan con mucha menos frecuencia, pero todavía ocurren. Permiten la colocación de tubos de calefacción con un diámetro menor. Esta opción se utiliza principalmente donde se requiere vapor de agua.

Basado en el método de conexión.

• Las redes independientes sugieren calentar el refrigerante en un intercambiador de calor especial.
• Los sistemas dependientes implican la provisión de calor directamente a través de las ramas de las tuberías.

Más sobre el dispositivo

Para calentar un edificio de apartamentos de manera central, debe estar conectado a la línea de calor que se ejecuta desde la CHP o la sala de calderas. Para este propósito, la tubería de entrada para unidades térmicas se hace en la tubería principal.

Inmediatamente después de los elementos de bloqueo, se instalan las marismas, que son necesarias para la precipitación de sales y óxidos metálicos. Gracias a estos dispositivos es posible prolongar el período operacional.

Inserción en el contorno de la casa se hacen inserciones para agua caliente. Después de ellos debe ubicarse el nodo principal - el ascensor de calefacción.

Diseño del sistema

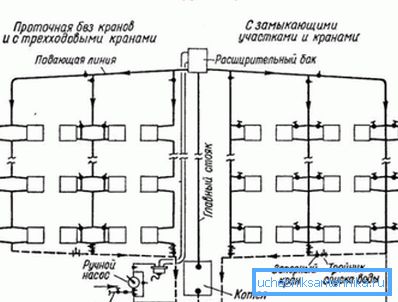

Normalmente, el esquema de calefacción en un edificio de apartamentos supone la presencia de una tubería de suministro con un llenado inferior o superior. Puede divergir en un cierto número de sucursales, que se envían al edificio desde el sótano o el ático.

En la ruta inferior, el par de elevadores se combinan mediante puentes especiales ubicados en el ático o en el piso superior. En el punto superior, siempre se instala una salida de aire.

Un sistema de calefacción con llenado superior implica una instalación en el piso técnico de un tanque de expansión con una salida de aire. Las válvulas se utilizan para cortar cada elevador de la red común.

La polarización correcta durante la instalación de las tuberías permite asegurar la descarga del refrigerante al abrir las salidas de aire.

La rama con el relleno superior tiene algunas peculiaridades.

• La temperatura de los dispositivos de calefacción disminuye a medida que el refrigerante se desplaza hacia abajo, por lo que será más bajo en los pisos inferiores. Para compensar la pérdida de calor instalando secciones adicionales de radiadores.
• El lanzamiento del sistema es bastante simple, ya que para un funcionamiento normal solo es necesario abrir válvulas especiales, así como extractores de aire durante un cierto tiempo.
• El drenaje del refrigerante de los tubos ascendentes es algo complicado, ya que es necesario realizar primero la superposición en el suelo técnico. Sólo entonces se abre el reinicio.

Presta atencion El sistema de calefacción de edificios de varias plantas se configura cambiando el diámetro de la boquilla del ascensor. Es decir, cuando sus dimensiones cambian, el nivel de calentamiento aumenta o disminuye.

Proceso de optimización

Cuando el refrigerante se entrega desde la fuente a los dispositivos de calentamiento, se producen grandes pérdidas de calor, por lo que se deben tomar ciertas medidas para mantener la temperatura.

De hecho, solo hay dos formas de salir de esta situación.

• La instalación de equipos con mayor eficiencia permite mejorar el funcionamiento del sistema.
• El aislamiento térmico adicional de las tuberías puede reducir significativamente la pérdida de calor.

Sobre las principales desventajas.

1. Cualquier sistema centralizado funciona de acuerdo con un horario determinado, por lo tanto, durante el funcionamiento, es necesario ajustarse a él. Además, no es posible ajustar el ajuste de temperatura por ti mismo.
2. El costo del equipo y las tuberías de la caldera es bastante alto, lo que significa que en caso de un trabajo de mala calidad, puede gastar grandes cantidades de dinero.
3. Los trabajos de calefacción centralizada son muy laboriosos, por lo que en caso de una emergencia, no tomará tan poco tiempo restaurar el sistema completa o parcialmente.
4. Las caídas de presión periódicas en una red centralizada pueden reducir la eficiencia del calentamiento en cierta medida.

Como conclusión

Más arriba se presentó la instrucción teniendo en cuenta la disposición de los sistemas de calefacción en edificios de varios pisos, de modo que los propietarios de los apartamentos pudieran apreciar la escala de la red centralizada y su eficacia. Si es necesario, siempre se puede crear una rama autónoma que mantenga la temperatura deseada en la sala de estar. Se puede encontrar información adicional sobre este tema al ver un video especial.
