Esquema de calefacción con circulación natural de una casa

En los años 80 del siglo pasado, los expertos dijeron que el sistema de calefacción gravitacional quedó obsoleto. Sin embargo, este no fue el caso.

Los dispositivos de bombeo de calefacción forzada elevan significativamente su costo, además de que dependen de la electricidad. Por lo tanto, en nuestro tiempo, parte de los propietarios de viviendas de ese tipo de calefacción se niega.

Presta atencion El diseño gravitacional del sistema de calefacción es el más sencillo y barato. Tiene sus inconvenientes, el principal de los cuales es el límite general. Debido a la pequeña inercia, esta red solo es adecuada para edificios de hasta 100 m 2.

En este artículo vamos a hablar de lo que es un esquema de un sistema de calefacción con circulación natural, que tiene ventajas y desventajas.

¿Qué es tal calefacción?

Hay dos tipos de esquemas de calefacción:

• Sistema con flujo de refrigerante natural (gravedad, gravedad);
• Análogo con circulación forzada (bombeo).

Tanto esas como otras redes pueden ser de una o dos tuberías.

Los refrigerantes en ambos casos son:

• agua ordinaria;
• anticongelante (es decir, líquido sin congelación)
• aceite tecnico

Presta atencion Si planea usar anticongelante, verifique su compatibilidad con el material de los sellos de las baterías de calefacción. En tales redes, la instrucción no recomienda el uso de radiadores de aluminio.

Patrón de circulación natural

La calefacción autogente tiene varias desventajas:

• es moralmente obsoleto;
• tiene baja productividad;
• la red es voluminosa;

• Ella tiene un costo de instalación relativamente alto;
• No es posible regular por separado la temperatura en cada una de las baterías.

Sin embargo, es indispensable en edificios donde no hay electricidad, ya que, equipada con una caldera de calefacción de combustible sólido, puede funcionar de manera autónoma.

1. El principio de funcionamiento de tal sistema es la formación de la diferencia de temperatura del refrigerante en su flujo desde la caldera y la entrada.
2. Debido a las diferencias en la densidad del portador de calor durante la variación de temperatura, se mueve a través del sistema por gravedad, sin usar una bomba. En otras palabras, la sustancia caliente sube, su corriente ya enfriada toma su lugar desde la línea de retorno.
3. Al fluir a través de las baterías en serie, el portador de calor pierde su temperatura, irradiando energía térmica a las instalaciones. Volviendo a la caldera, se vuelve a calentar y todo se repite.

Calentamiento constante de monotubos

1. Para que una red así funcione, un requisito previo es una sección suficiente de tuberías.. Debe ser al menos una pulgada. Esto se refiere principalmente al principal elevador. Además, la pendiente de los tubos del sistema debe ser de al menos 1 cm por 1 metro de carrera.
2. Otra condición: el área de admisión del portador de calor de la tubería ascendente debe ubicarse por encima de la batería superior. Al mismo tiempo, la caldera de calefacción debe colocarse debajo del radiador más bajo.
3. El volumen de portador de calor en tales sistemas, con igual área de servicio, es relativamente grande (3 veces más, en promedio, que en los análogos obligatorios) y depende de la sección transversal de las tuberías y la longitud de la red.

Una gran cantidad de agua en las tuberías aumenta la inercia del sistema.

1. Esta es una ventaja del sistema: cuando la caldera deja de funcionar, el calor en la red aún dura un cierto período.
2. El circuito de calefacción con circulación natural implica que el flujo sucesivo de portador de calor a través de la batería conduce a su enfriamiento.
3. Por lo tanto, esos calentadores, que se encuentran al comienzo del sistema, se calientan más que sus homólogos, instalados al final de la red.
4. Cabe señalar que no es posible regular el nivel de calentamiento de las baterías en un esquema de este tipo.

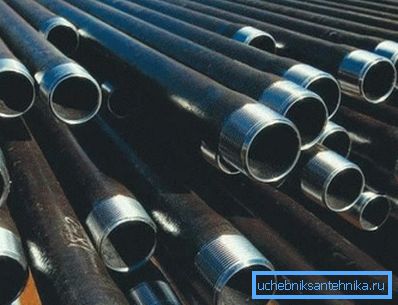

Presta atencion Una característica importante de dicho sistema es su sensibilidad al material utilizado en las tuberías y accesorios. Montando la red con sus propias manos, tenga en cuenta que deben ser de metal. Las tuberías de plástico no podrán soportar la temperatura resultante del sobrecalentamiento del agua en la caldera.

1. El resultado de tales restricciones es un bajo nivel de eficiencia de calefacción, una instalación costosa (si el sistema es empleado por trabajadores contratados), la estética de la red, debido a la gran sección transversal de las tuberías.
2. Los circuitos de calefacción con circulación natural incluyen necesariamente un tanque de expansión abierto. Se debe colocar en la parte superior de la red. Este tanque debe contener al menos una décima parte del agua en el sistema.
3. La apertura del tanque implica que el sistema debe necesariamente tener contacto constante con la presión de la atmósfera.

Conexión de batería paralela

1. El esquema de calentamiento de agua con circulación natural puede ser de un solo tubo serie paralelo. Entonces se hace posible regular el flujo de refrigerante en algunos radiadores. (Ver también el artículo Sistema de calefacción de un solo tubo: características.)
2. Se debe tener en cuenta que en este caso será posible instalar termostatos solo por cada segunda batería paralela.
3. Un flujo cerrado de agua en la red está completamente estrictamente prohibido bloquear, debido a su sobrecalentamiento.

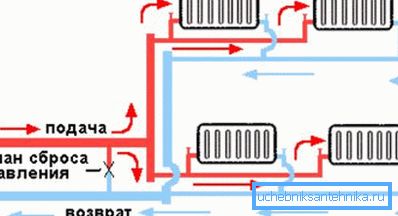

También hay una versión de dos tuberías de conexión paralela (horizontal) de baterías durante la circulación natural del refrigerante. En él, la temperatura de los radiadores no depende tanto de su ubicación. Es posible ajustar las baterías individuales.

Conclusión

El sistema de calefacción gravitacional tiene sus desventajas y ventajas. Sin embargo, en algunos casos descritos anteriormente, es la elección óptima del esquema de calefacción de una casa privada. El video publicado en el artículo continuará con su tema.
