Esquema de calefacción: cómo instalar tuberías para un
Antes de instalar cualquier sistema de calefacción, es necesario determinar el método de distribución de las tuberías. Existen métodos tanto conocidos como de uso frecuente de un solo tubo y dos tubos para organizar una red climática, así como otros más exóticos. Estos incluyen el esquema de calentamiento para dos alas, radial, multicircuito, etc.
Lea más sobre los más populares de ellos en el material a continuación.

Variedades de sistemas de calefacción.
Antes de desarrollar estos u otros esquemas (calentamiento con sus propias manos, suministro de agua caliente y similares), es necesario determinar el tipo de sistema de clima mediante el método de organización de la corriente de refrigerante. De esto depende directamente de qué método de colocación de tuberías es adecuado en su caso particular.
La versión más simple es el sistema de calefacción gravitacional, en el que la corriente de refrigerante se produce debido a la diferencia en la temperatura y la densidad del agua que fluye a través de las tuberías. Con estos esquemas, los residentes de las ciudades que viven en Khrushchev u otro edificio de apartamentos con un suministro centralizado de transportadores de calor son familiares de primera mano.

El principio de funcionamiento del sistema de calefacción con circulación natural es el siguiente:
- El agua calentada en la caldera se vuelve menos densa y, en consecuencia, más ligera, como resultado de lo cual las masas de agua pesada la expulsan hasta el punto superior del sistema.
- Desde allí, el líquido fluye a través de las tuberías instaladas a través de los radiadores instalados en todas las habitaciones, emitiendo energía térmica al aire en las habitaciones.
- El ciclo termina con la entrada de agua refrigerada en la caldera, donde comienza un nuevo giro.

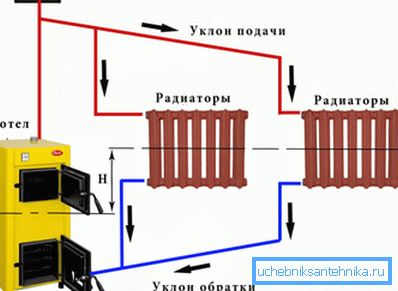

Presta atencion Para garantizar el caudal normal y la eliminación de aire de su sistema, las tuberías de calefacción deben colocarse en un gradiente de 3-5 grados hacia la caldera. Este es un requisito obligatorio fijado por el SNIP.
El sistema de calefacción gravitacional tiene muchas ventajas, sin embargo, su uso está asociado con algunas dificultades. Todas las ventajas y desventajas de operar la red de ingeniería con corriente de refrigerante natural se muestran en la tabla.
Beneficios | Desventajas |
Plena autonomía. La calefacción, que funciona según el principio de gravedad, continúa funcionando cuando se produce un corte de energía. Lo principal es que la unidad de calefacción continuó calentando adecuadamente el agua en las tuberías. | La complejidad de la instalación. Durante la instalación, es necesario observar estrictamente la pendiente de las tuberías; de lo contrario, el agua enfriada no llegará a la caldera y el aire liberado formará un tapón que hará que el sistema deje de funcionar. |
Confiabilidad En la instalación de una red de calefacción, el equipo eléctrico difícil que puede romperse o exige un ajuste fino no se utiliza. Todo se basa en las leyes de la naturaleza, que funcionan independientemente de las redes de ingeniería y las unidades creadas por las personas. | Con la ayuda de un sistema de calefacción gravitacional, puede calentar una casa de no más de 200 metros cuadrados. metros Además, la instalación de una bomba de circulación también es necesaria si la longitud total de los tubos de calefacción supera los 30 metros. |
Fácil operación. Solo ejecuta la caldera y configura los modos que necesites. Después de esto, no se requiere intervención en la operación de calefacción. | La diferencia entre la temperatura del agua en la salida de la caldera y en la tubería de retorno es bastante grande. Esto afecta negativamente el funcionamiento del calentador y aumenta el consumo de combustible requerido para la calefacción. |
Sin ruido Teniendo en cuenta que no se necesitan bombas para el calentamiento, funciona de forma completamente silenciosa. | En los sistemas de calefacción por gravedad, a menudo se usa un tanque de expansión abierto, del cual se evapora el refrigerante. Es necesario controlar constantemente el nivel del agua y rellenar si es necesario. |

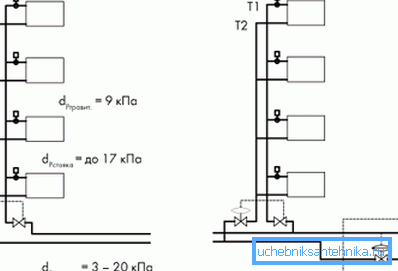

Los esquemas gravitacionales para la calefacción de edificios también se pueden utilizar en la construcción individual. La única diferencia es que puede instalar un tanque de expansión e instalar desde elevadores verticales no en el ático, sino debajo del techo del piso superior (por supuesto, en el punto más alto del sistema climático).
Por lo tanto, puede tomar de forma segura los directorios de edificios o los esquemas de calefacción típicos descritos a continuación, actualizarlos según sus propias necesidades e implementarlos.

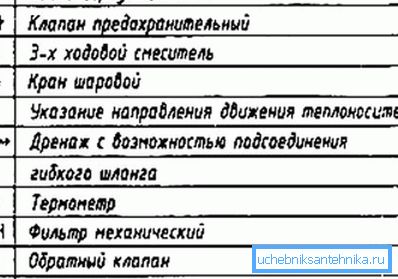

Sugerencia Para comprender los bocetos y proyectos preparados por los ingenieros, es necesario conocer los símbolos en los esquemas de calefacción. Hay pocos signos y son intuitivos, por lo que memorizarlos no le llevará mucho tiempo, pero le brindará la oportunidad de navegar fácilmente por la documentación de construcción.

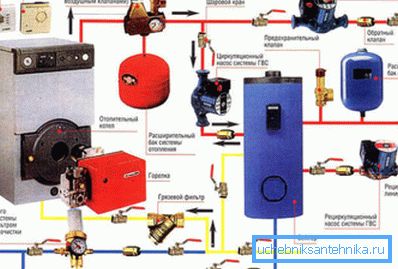

Si no está preparado para soportar los inconvenientes del sistema de gravedad, puede utilizar esquemas de instalación de calefacción con flujo de fluido forzado. En este caso, un elemento obligatorio es una bomba de circulación instalada en el tubo de retorno.
Solo habiendo decidido sobre la cuestión considerada anteriormente, es posible elegir el esquema de tendido de tuberías.
Hay varias de ellas:
- un solo tubo
- dos tubos
- rayo
Detengámonos en esto con más detalle.
Formas de tendido
Red de calefacción de un solo tubo.

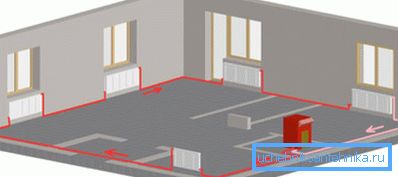

Comenzaremos el análisis del esquema de calefacción con una sola tubería, que sirve tanto para suministrar agua a las baterías como para transportar el líquido refrigerado a la caldera de calefacción.
Si es necesario calentar dos alas o varios pisos de una casa, es necesario dividir el flujo de agua en dos o más partes utilizando una T. Es deseable equipar cada circuito con válvulas de cierre, que, si es necesario, lo cortan sin interrumpir el funcionamiento de todo el sistema.

Después de pasar por todos los radiadores, los flujos deben combinarse nuevamente en un tubo, que está conectado a la entrada de la caldera de calefacción.
Los radiadores en el sistema de calefacción de una tubería se pueden conectar de dos maneras:
- Consistente. En este caso, la tubería que suministra el refrigerante está conectada a la entrada de la batería y a la salida. No hay elementos adicionales montados. El refrigerante no puede fluir más allá del radiador de calefacción.
- Paralelo. Aquí, la línea de agua simplemente se coloca alrededor del perímetro de toda la casa, y los radiadores se unen con la ayuda de tees y secciones de derivación. Además, el hecho de que la falla de una sola batería no interrumpa el trabajo del resto del sistema de calefacción.

Al organizar un sistema de calefacción de un solo tubo, es conveniente prever la presencia de los siguientes elementos:
- Válvulas en la entrada y salida de la batería. Con él, no solo podrá regular el volumen de agua que ingresa al radiador y, en consecuencia, la temperatura de la habitación, sino también reparar o reemplazar el elemento de calefacción sin drenar el refrigerante.

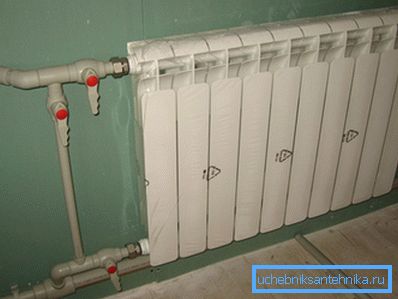

- Al conectar la entrada y la salida de la batería en serie antes de las válvulas de cierre, se recomienda conectarlas con derivaciones, secciones de tuberías de menor diámetro, que asegurarán el flujo de agua en caso de que se corte el radiador.

Esquema de dos tubos de la red de calefacción.
El sistema de calefacción con dos tuberías (suministro y descarga) es más eficiente, pero requiere más materiales, debido a lo cual el costo de instalación aumenta ligeramente. Pero las ventajas son obvias. Su uso, especialmente cuando se combina con una bomba de circulación, le permite distribuir energía térmica de manera más eficiente y uniforme en todas las habitaciones de la casa.
Las instrucciones para construir un sistema de este tipo no causarán dificultades para comprender incluso a un maestro principiante:
- Se colocan dos tubos desde la caldera, uno de los cuales está conectado a la salida, el otro a la entrada de la caldera. Según el primero, se suministra agua caliente a los radiadores, en el segundo, respectivamente, el refrigerante ya enfriado se entrega a la caldera.
- Inserte los radiadores producidos por las tuberías de ramificación. La entrada está conectada a la línea de suministro, la salida está conectada al tubo de retorno.
- Para evitar la destrucción de los dispositivos de calentamiento por sobrepresión, se recomienda no instalar válvulas en el canal de salida del radiador.
- Cada batería debe estar equipada con una válvula de aire, una válvula Mayevsky, que es necesaria para eliminar los tapones de aire que se forman después de verter el fluido en el sistema.

Las ventajas del sistema son obvias y, como inconveniente, solo se puede observar un mayor consumo de material: para un sistema de dos tuberías, se necesitan dos veces más materiales que para uno de una sola tubería.
Esquema colector de la red de calefacción.

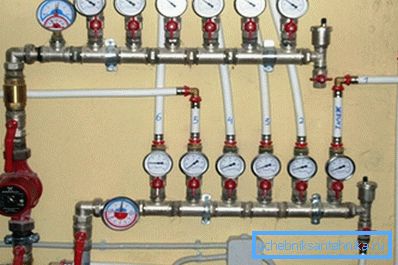

Este es el sistema de calefacción más flexible y fácilmente personalizable. Aquí puede regular con precisión el flujo de refrigerante a cada batería del hogar desde un solo lugar: el gabinete colector. En caso de accidente, cualquier batería se corta con válvulas de cierre, lo que hace que las reparaciones sean fáciles y rápidas.

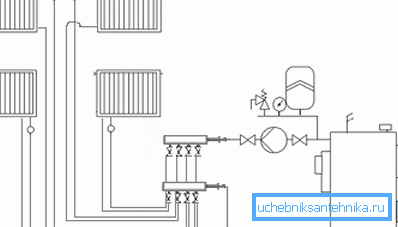

El esquema del sistema colector (rayo) es el siguiente:
- Los elementos principales son dos colectores: para el suministro y la descarga del refrigerante.
- Cada batería de la casa está conectada por un par de tuberías con los colectores mencionados anteriormente. Así, se organiza un circuito separado para cada radiador.

El esquema de calentamiento radial se puede recomendar de manera segura para la instalación, si no le temen los siguientes matices:
- para la instalación se requiere una gran cantidad de tuberías que se deben colocar debajo del piso de la regla;
- el sistema debe tener necesariamente una bomba de circulación, ya que no es posible observar la pendiente de las tuberías;
- durante la instalación, es necesario asegurarse de que no se instale ningún accesorio debajo de la regla, que puede tener fugas durante la operación.

Conclusión
Además de los métodos de distribución de las tuberías principales consideradas anteriormente, que suministran refrigerante a las baterías y devuelven el agua enfriada a la caldera, el diagrama de conexión de los radiadores (inferior, lateral, diagonal) no es menos importante. La conexión correcta no solo aumenta la velocidad de circulación del refrigerante y aumenta la eficiencia de las baterías, sino que también evita la aparición de tapones de aire.
Para más sobre esto, vea el video en este artículo.
