El sistema de calefacción de una casa de dos pisos -

20-09-2018
Calefacción

Las casas privadas de dos pisos se han convertido en la norma. Después de todo, el costo de construir un segundo piso es relativamente pequeño y los beneficios prácticos son sustanciales. Pero calentar estos edificios es algo más complicado que en la variante tradicional de un piso. Hay varios sistemas comunes, es el sistema de calefacción de una tubería, dos tuberías, colector o de haz de una casa de dos pisos. Cada opción es buena a su manera, pero hay matices a los que se debe prestar atención.

Foto caldera en la casa.

Circulación natural y forzada.

Para empezar, el fluido a través de las tuberías puede circular de forma natural e inyectarse artificialmente, utilizando un sistema de bombas de circulación. En teoría, un dispositivo de circulación natural es extremadamente simple, pero en la práctica, solo un profesional de clase superior podrá montar dicho sistema con sus propias manos, ya que es muy importante seguir con precisión las pendientes y colocar las estructuras durante la instalación.

La circulación natural del refrigerante está garantizada únicamente debido a las leyes elementales de la física. Cuando el fluido se calienta, su densidad cambia y aparece un efecto de estratificación. El agua caliente es empujada hacia arriba por el frío, y al alcanzar un máximo de altitud, el portador de calor, naturalmente, debido a la inclinación de las tuberías, comienza a fluir hacia abajo, calentando simultáneamente la habitación.

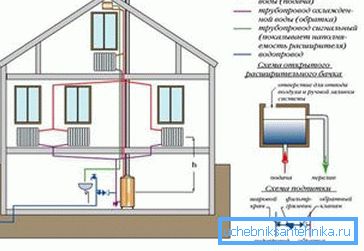

Esquema con un tanque de expansión abierto.

De las ventajas son las siguientes.

  • Tales diseños no tienen miedo a los cortes de energía.
  • Si la instrucción, en el momento de la instalación, se siguió estrictamente, el sistema funcionará durante mucho tiempo, de manera confiable y confiable..
  • El funcionamiento aquí es extremadamente simple, y debido a la ausencia de motores eléctricos, el sistema funciona en silencio.

Pero las fallas en el sistema con circulación natural son mayores:

  • Como ya se mencionó, la instalación de tal sistema requiere conocimiento y experiencia.
  • Para iniciar dicho calentamiento, se necesitará una cantidad significativa de energía, además de que el calentamiento y la capacidad de diseño tomen mucho tiempo.
  • Los más calientes serán los radiadores superiores, luego la temperatura bajará gradualmente y el ajuste aquí es casi imposible.
  • Existe una alta probabilidad de ventilar el sistema de calefacción, como resultado, la corrosión y los depósitos de incrustaciones en los elementos de trabajo.

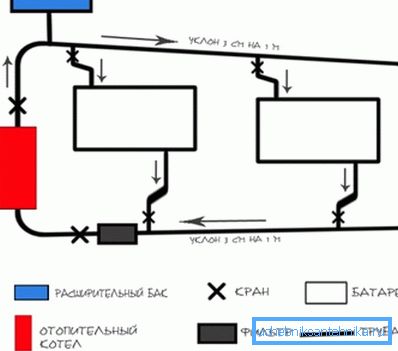

Circulación natural.

Importante: en el pasado, se desarrolló un principio similar de operación para edificios de una sola planta. Por lo tanto, en casas de dos pisos, funcionará solo si la cuadratura total no supera los 120 m.

En la práctica, el sistema con inyección forzada de refrigerante es incomparablemente más eficiente. Las bombas de circulación le permiten montar estructuras de cualquier complejidad y calentar la habitación, independientemente de la cuadratura.

Tipos de diseños

A continuación, hablaremos de los tres tipos principales de tuberías. Cada uno de ellos tiene sus aspectos positivos. Elija el mismo, dependiendo del tamaño de la casa y el tamaño del presupuesto.

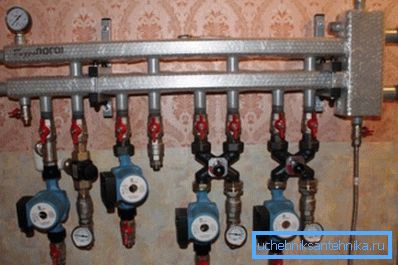

Bombas de circulación.

Cableado de un solo tubo

El sistema de calefacción monotubo en Leningrado en una casa de dos pisos se divide en 2 ramas, para el primer y segundo piso por separado. En consecuencia, las válvulas de cada rama se instalan por separado, lo que le permite bloquear el suministro de calor, si es necesario.

Disposición en 2 plantas.

Este es uno de los diseños más simples que no requieren conocimientos fundamentales durante la instalación. La instalación se puede realizar tanto con la instalación de una derivación de derivación como sin ella, pero en el segundo caso, la eficiencia del sistema se reduce significativamente.

La eficiencia del cableado de una sola tubería depende en gran medida del número de válvulas y tamaños de radiador. Cuanto más lejos de la caldera se instale el radiador, más secciones debería tener.

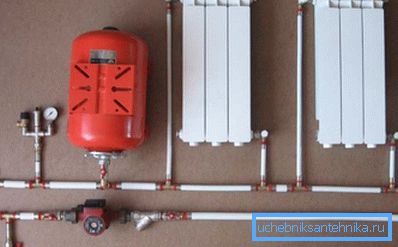

Tanque de expansión de bombas y radiadores.

Entre las ventajas están las siguientes:

  • Es posible montar dicho cableado con sus propias manos sin tener siquiera un conocimiento profundo en el campo de la ingeniería térmica.
  • En edificios pequeños, hasta 120m?, Muestra los mejores resultados. Para instalaciones más serias se requerirá la instalación de bombas de mayor potencia.
  • El precio del acuerdo es el más bajo aquí, por esta razón, los propietarios de casas de tamaño medio a menudo lo prefieren.

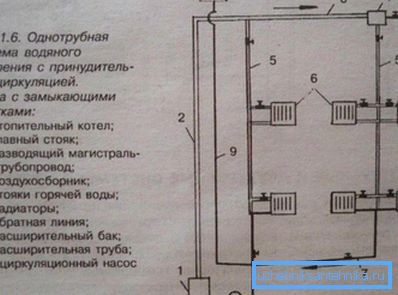

Instalación de monotubos con circulación forzada.

De las deficiencias, la distribución desigual del calor juega un papel importante. También se debe tener en cuenta que para garantizar la movilidad será necesario instalar una gran cantidad de válvulas.

Importante: al instalar cualquier opción de cableado, se recomienda instalar una válvula de cierre o una válvula para eliminar las bolsas de aire en cada radiador.

Cableado de doble tubo

El sistema de calefacción de dos tuberías o de doble circuito de una casa privada de dos pisos es actualmente el más popular entre los propietarios de casas con cuadrados medianos y pequeños. A menudo se compara con el sistema circulatorio.

Esta opción proporciona el suministro de refrigerante caliente desde la caldera, directamente a cada radiador. El drenaje del agua se lleva a cabo de manera similar, mediante cableado separado.

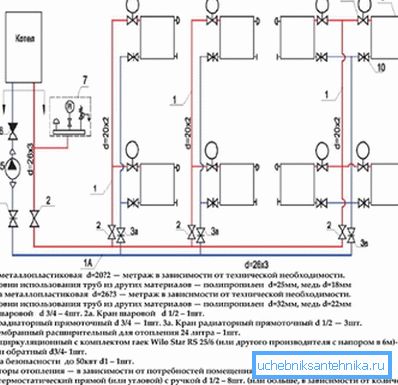

Esquema de distribución de dos tubos.

En estos diseños, la temperatura de calentamiento de los radiadores se puede cambiar individualmente en cada punto. Lo más importante es que la temperatura se puede ajustar mecánicamente, se instala una válvula en el tubo de entrada y, al dosificar el flujo del portador de calor, se puede cambiar la temperatura de calentamiento.

El sistema es confiable y confiable. Quizás el único punto débil de tales estructuras es su alta intensidad material. De hecho, es necesario montar dos sistemas idénticos, introductorios e inversos.

Como resultado, el consumo de tuberías aumenta 2 veces. Además, ocultar tal cantidad de tuberías es bastante problemático.

Radiación o cableado del colector.

El sistema de calefacción de colector puede usarse para cualquier casa, independientemente de su área y número de pisos. La esencia de este método reside en el hecho de que el refrigerante se alimenta primero a un colector común, hecho en forma de un tubo de mayor diámetro, y ya desde las vigas colectoras divergen a cada punto de la casa.

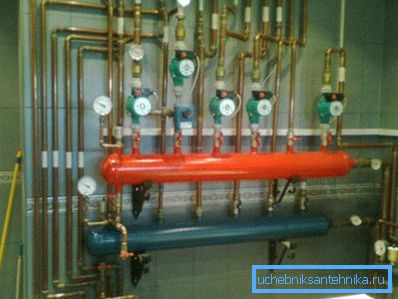

Colectores de salida e inversos.

Y para las ramas de introducción y reversa se montan 2 colectores separados. Puede llamarse, hasta cierto punto, una versión mejorada del sistema de doble circuito.

Cada rama en la línea de entrada y retorno tiene una válvula de cierre personal. Por lo tanto, es posible regular no solo el número y la intensidad de los puntos operativos, sino también realizar reparaciones sin apagar todo el sistema.

Importante: aunque la disposición radial requiere una cantidad significativa de materiales y accesorios, pero con este enfoque es posible instalar bombas de circulación adicionales, lo que es importante, por ejemplo, para un piso con calefacción.

El video tiene información adicional sobre el tema de la calefacción.

Conclusión

Cada sistema de calefacción descrito anteriormente de una casa privada de dos pisos ha sido probado repetidamente y demostrado su confiabilidad. Desde el punto de vista de la practicidad y la simplicidad, solo se puede distinguir el esquema radial, pero solo puede funcionar con la inyección forzada de agua.

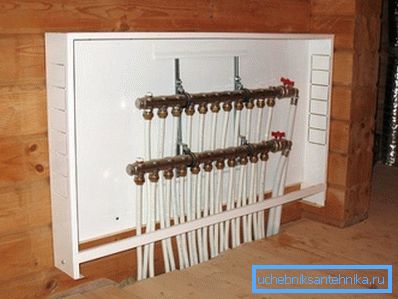

Cableado en el suelo caliente.
