El registro de tubos lisos: ¿qué se debe tener en cuenta al

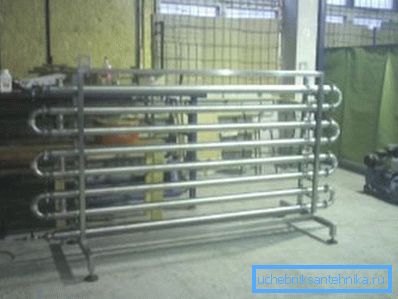

Cuando se calientan locales con un gran volumen: almacenes, talleres, hangares, organizaciones públicas, registros de calefacción hechos de tubos lisos son los más efectivos. Tienen una gran longitud. Por lo tanto, no crean una fuente de calor local, sino volumétrica.

En edificios residenciales, los registros se utilizan en inodoros y baños, en los que la instalación de radiadores no es rentable debido a su superficie compleja.

Características del instrumento

1. El dispositivo consta de varias tuberías, que están conectadas por puentes y están ubicadas contra la pared. (Consulte también el artículo Cómo aumentar la producción de calor de una tubería de calefacción: características).
2. Portador de calor: vapor, anticongelante, agua, aceite, ingresa al registro por un lado y se descarga por el otro.

Presta atencion Entre los elementos debe haber espacios iguales a su sección transversal + 50 mm. Esto elimina su irradiación mutua y aumenta la transferencia de calor de los registros desde tubos lisos.

1. El diámetro de los elementos puede ser de 25 mm a 400.
2. La presión máxima permitida en los dispositivos debe ser de 1 MPa.
3. El material más común de los registros son los tubos electrosoldados de carbono, acero inoxidable o de baja aleación. También hay dispositivos caseros hechos de elementos de hierro fundido.

Presta atencion Los productos de aluminio tienen una mayor transferencia de calor que el acero. Sin embargo, no son duraderas. La calidad del refrigerante afecta en gran medida su vida útil.

1. Las boquillas del dispositivo se montan de tres maneras: roscadas, con bridas y soldadas.

Clasificación de dispositivos

El dispositivo puede tener dos configuraciones.

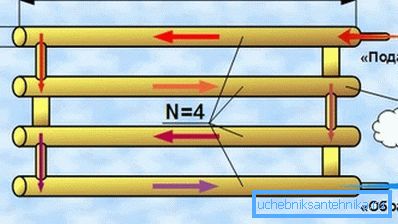

1. Los análogos seccionales constan de 2/4 elementos, cuyos extremos están cerrados con tapones, elípticos o planos. El refrigerante fluye a través de la tubería hacia un lado de la sección y deja el otro. Esto asegura la máxima transferencia de calor. El dispositivo puede estar equipado con un niple y un grifo de aire está conectado a él.
2. En dispositivos en forma de serpentina (en forma de S), los elementos están conectados por arcos, cuyo diámetro es seccional. Esta forma le da al dispositivo una mayor eficiencia, ya que el área para el intercambio de calor aumenta. El calentador (se puede usar para una tubería de PVC rígida suave) no tiene áreas con un estrechamiento del diámetro, lo que reduce la presión hidráulica.

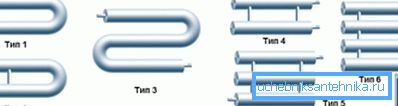

Por diseño, hay 5 tipos de dispositivos:

• dispositivo en forma de P de dos filas;
• dispositivo de tres filas en forma de S;
• analógico seccional con jumpers de dos o más filas;
• Dispositivo de dos filas en forma de U con un puente;
• Seccional analógica de doble hilera con puente.

Valor de registro

1. Alto nivel de transferencia de calor le permite calentar eficazmente grandes áreas con dimensiones relativamente pequeñas del dispositivo. (Ver también el artículo Conexión a alcantarillado: características).
2. Construir e instalar el registro es relativamente simple.. El dibujo no es necesario para ello. Para hacer el dispositivo con sus propias manos, es suficiente tener una máquina de soldar y una máquina de pulir con una rueda de corte.
3. Dispositivo puede soportar alta presión (Aproximadamente 1 MPa) y es resistente a sus saltos (choques hidráulicos).
4. La instrucción permite el uso como refrigerante en los registros: agua, aceite, anticongelante, vapor..
5. Debido a su longitud, el dispositivo calienta uniformemente la habitación..
6. Registros de precios disponibles, No necesitan accesorios adicionales para su instalación.

Cálculos requeridos

Las pérdidas de la cabeza a lo largo de la longitud del flujo de refrigerante dependen sustancialmente del grado de rugosidad de las paredes de la tubería. Su superficie es siempre diferente a la absolutamente lisa y presenta irregularidades y protuberancias.

Sobre esta base, al calcular el registro, se debe tener en cuenta que los especialistas distinguen entre tuberías hidráulicamente lisas y ásperas.

Tubos ásperos y lisos

El tamaño y la forma de las protuberancias dependen del material de los productos (el más suave es el tubo de HDPE) y su grado de procesamiento. Condiciones importantes y de funcionamiento. En su curso, el material puede corroerse, las partículas sólidas contenidas en el refrigerante, etc. pueden depositarse en las paredes de la tubería.

Las paredes de todas las tuberías están cubiertas con micro-elevaciones, teniendo una altura promedio de salientes de rugosidad. ¿Se denota por una letra?

En función de cómo las dimensiones de los montículos de rugosidad se correlacionan con el grosor de la película laminar (¿se denota?), Los tubos (con movimiento turbulento) se dividen en 3 tipos.

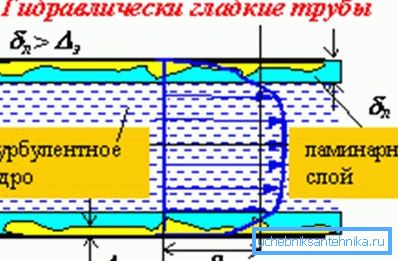

1. Los tubos hidráulicamente lisos son los productos de más alta calidad.. Si la altura de las micro-elevaciones es menor que el espesor de la película laminar, entonces la rugosidad de la superficie no afecta el movimiento del refrigerante. En consecuencia, la pérdida de presión no depende de la rugosidad de la tubería. Las paredes de los productos en este caso pertenecen a los hidráulicamente lisos.
2. Si la altura de las protuberancias es mayor que el espesor de la película laminar, la pérdida de presión depende del alivio interno de los productos.. Tales tuberías pertenecen a hidráulicamente ásperas.
3. Cuando la altura promedio de los tubérculos es aproximadamente igual al nivel del espesor de la película laminar, las paredes de la tubería pertenecen a la categoría de resistencia de la transición.

El espesor de la película laminar se calcula mediante la fórmula:

??30 • d / Rev?, Donde:

• d es el diámetro interno de la tubería;
• Re es el número de Reynolds (caudal promedio de refrigerante);
• ? - El valor del coeficiente de resistencia hidráulica.

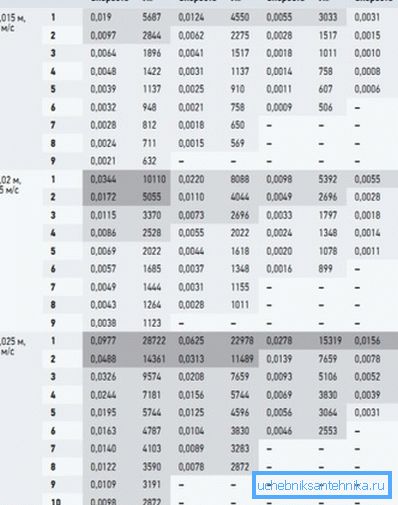

Para calcular los registros de tubos lisos para calefacción, puede utilizar una cantidad aproximada de rugosidad de la rugosidad de las paredes. Los valores se presentan en la tabla.

Uno de los indicadores más bajos tiene un tubo liso de PVC de 0.01 / 0.02 mm.

Cálculo de potencia

La adaptación se puede hacer por su cuenta. Antes de esto, es necesario calcular el registro de tubos lisos utilizando la fórmula:

Q =? • dn • l • k • (tg? To) • (1 ?? de).

Las letras en él significan:

• ?= 3.14;
• dí - diámetro exterior de las tuberías, en metros;
• l es la longitud de la sección o sección, en metros;
• k - coeficiente de transferencia de calor (11,63 W / m2 • ° С);
• tg es la temperatura del refrigerante;
• la temperatura del aire en la habitación;
• ?de - el coeficiente de ahorro de calor por el material aislante, cuando el registro lo tiene, la cifra es 0.6 / 0.8, si no está allí, el coeficiente es cero.

Por ejemplo, tome los siguientes datos de origen:

• longitud de la sección - 5 m;
• diámetro de los tubos - 159 mm;
• temperatura del agua - 80 °;
• La temperatura en la habitación es de 23 °.

Sustituyendo los números en la fórmula, obtenemos un total de 1655 vatios. El valor indica la potencia térmica de un dispositivo horizontal de una sola fila. Cuando hay varias secciones, usa un factor de reducción para cada una de ellas. Es el 0.9.

Conclusión

Cuando realice el registro usted mismo, asegúrese de prestar atención al tipo de tuberías en términos de suavidad. Este valor afectará la pérdida de flujo del refrigerante y, por lo tanto, la eficiencia del dispositivo.

El video en este artículo te ayudará a entender su tema.
