El proyecto de calentar una casa de dos pisos: cálculo y
¿Qué podría ser la calefacción en una casa de 2 plantas? ¿Cómo diluir el refrigerante, qué dispositivos de calefacción utilizar? ¿Cómo calcular la salida de calor de la caldera y qué caldera debería preferir? El artículo no reclama la verdad en el último recurso: solo expresa el punto de vista del autor sobre estos problemas.

Calculos

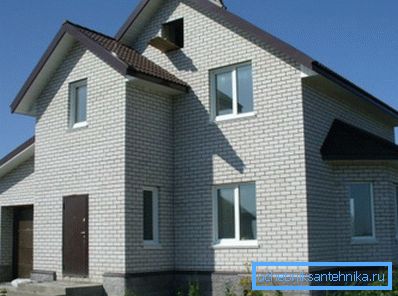

¿Cómo se calcula el esquema de calentamiento de agua de una casa privada de 2 plantas?
- Se toman 60 vatios de calor por metro cúbico de volumen como el valor base de la potencia térmica.
- Se agregan 100 vatios de calor a cada ventana en la pared exterior, 200 a cada puerta.
- Dependiendo de la zona climática, se selecciona un coeficiente regional:
Región | Multiplicador de potencia térmica |
Crimea, región de Krasnodar | 0.7 - 0.9 |
Regiones de Moscú y Leningrado | 1.2 - 1.3 |
Siberia, el lejano oriente | 1.5 - 1.6 |
Chukotka, Yakutia | 2.0 |
Por lo tanto, la calefacción de un edificio de 2 pisos con una superficie de 70 metros, una altura de techo de 3 metros, 8 ventanas y 3 puertas, ubicadas en Sebastopol, se puede calcular de la siguiente manera:
- El volumen de la sala es (70 * 3) * 2 = 420 m3.
- La potencia calorífica básica es de 420 * 60 = 25200 vatios.
- Las ventanas y las puertas realizarán sus propios ajustes: 25200+ (8 * 100) + (3 * 200) = 26600 vatios.
- El clima cálido de Crimea reducirá los requisitos de energía: 26600 * 0.7 = 18620 vatios.

La potencia de los radiadores para habitaciones individuales se calcula de la misma manera.
Nuance: no te olvides de la zona de habitaciones sin aparatos de calefacción. Si el pasillo se calienta debido a las baterías en la habitación adyacente, esta batería debe seleccionarse de acuerdo con el volumen total de ambas habitaciones.
¿Cómo contar los kilovatios en el número de secciones de la batería? Es suficiente dividir la potencia calculada del dispositivo en la potencia de una sección, que siempre se indica en la documentación adjunta. En su ausencia, puedes enfocarte en los siguientes valores:
Tipo de radiador seccional | Caudal térmico correspondiente a una sección. |
Hierro fundido | 140-160 |
Bimetalico | 180 |
Aluminio | 200 |
Diseño
¿Cuál debería ser el esquema de calefacción de un edificio de 2 pisos: la distribución de portadores de calor y la conexión de calentadores? Estas son dos de las soluciones más simples y asequibles.

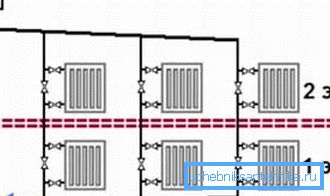

De pie con relleno superior
El refrigerante sube de la caldera a la lima ubicada en el ático y regresa a la tubería de retorno a través de las canalizaciones con aparatos de calefacción. El esquema es atractivo, entre otras cosas, porque permite organizar el calentamiento de una casa de 2 pisos con circulación natural: con una superficie de hasta 50 m2, funcionará de manera estable sin una bomba de circulación.

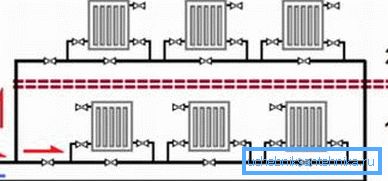

Doble leningradka
Leningrado, o un sistema de tipo barraca, es incluso más simple y más tolerante a fallas. En general, es un anillo entre los tubos de suministro y retorno de la caldera, en paralelo con los radiadores del sistema de calefacción.
En relación con nuestra situación, el esquema de calefacción de un edificio de 2 pisos incluirá dos anillos. Tres metros adicionales de embotellado en el segundo piso no cambiarán la temperatura de los radiadores de manera significativa; sin embargo, si lo desea, puede desconcertarse equilibrando los anillos instalando un estrangulador de anillo inferior de desconexión.

Radiadores de conexión
Los radiadores de longitud pequeña (hasta 6-7 secciones) están conectados de manera tradicional; ambos revestimientos están ubicados en un lado.
Pero con una mayor longitud, se utiliza uno de los dos esquemas alternativos:

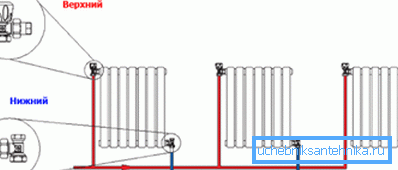

- Diagonal - cuando el flujo y el flujo de retorno se llevan a la derecha y a la izquierda, a los hilos inferior y superior.
- De abajo hacia abajo - cuando se utilizan dos hilos inferiores para conectar.
En ambos casos, es más conveniente usar enchufes enchufables, y las mujeres estadounidenses usan acoplamientos de liberación rápida con una tuerca de sombrerete.

Materiales
¿Qué es mejor construir calefacción con tus propias manos? Vayamos a través de sus elementos principales.
Caldero
Si su casa está gasificada, la mejor opción en términos de costo de calefacción es una caldera de gas. Deseable - condensación: el uso del calor total de combustión del gas (incluida la energía que se toma de los productos de combustión durante su condensación) aumenta su eficiencia en un 9-11%.
Seguridad
En un sistema cerrado, es responsable del denominado grupo de seguridad: ventilación de aire automática, válvula de seguridad y manómetro. Además de ellos, el circuito se completa con un tanque de expansión, que compensa un aumento en el volumen del refrigerante durante la expansión. Su volumen se toma aproximadamente igual a 1/10 de la cantidad total de refrigerante.
Útil: se suele suponer que el volumen de refrigerante en un sistema equilibrado es de 15 litros por 1 kW-hora de potencia de la caldera.

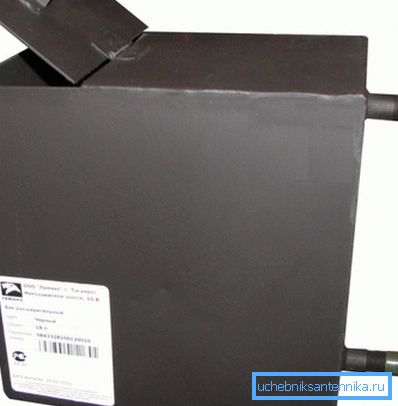

En un sistema abierto (la mayoría de las veces, se hace un sistema de calefacción alimentado por gravedad de un edificio de 2 pisos) las funciones de todos los dispositivos anteriores se asignan a un tanque de expansión abierto. Se monta en el techo del segundo piso o en el ático. Los fondos se colocan con una pendiente constante, de modo que el aire es expulsado por el refrigerante hacia el tanque.

Aparatos de calefacción
Si utiliza el esquema de calefacción de un edificio de 2 pisos con una caldera de combustible sólido, es preferible utilizar radiadores de sección de hierro fundido o registros. Su gran masa y su gran volumen interno significan que después de que se queme el combustible, el circuito se enfriará bastante lentamente.
En todos los demás casos, la mejor opción son los radiadores seccionales de aluminio.
¿Cuál es la razón de la instrucción?
- Tienen una excelente disipación del calor.
- Su aspecto encajará en el diseño más sofisticado de la sala de estar.
- Finalmente, el precio, de 280 rublos por sección, no parece ser ruinoso para el propietario más económico.
Tubos
El rango de temperatura típico para el calentamiento autónomo es de 50-75 ° C con una presión de no más de 2.5 atmósferas.
A partir de aquí y recomendaciones sobre la elección de tuberías para calefacción:

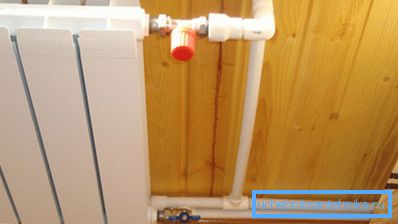

- Polipropileno reforzado. El refuerzo reducirá significativamente la expansión térmica del material.

- Polietileno reticulado.
- Metal-plástico. Mejor - con accesorios de presión: la compresión es muy sensible a la calidad de la calibración y, en el menor error de la tecnología, en pocos meses comienzan a fluir a través de las conexiones.
Conclusión
Esperamos que nuestras recomendaciones ayuden al lector en el diseño y la construcción de su propia calefacción. Como es habitual, en el video adjunto puedes encontrar información temática adicional. ¡Éxitos!
