El orden del horno de calefacción: el principio del

05-03-2018
Calefacción

La colocación del hogar en una casa de campo está bajo la fuerza de, quizás, mucha gente, pero para esto es necesario tener un horno de calefacción, de lo contrario puede obtener una caja común que fumará y le dará un poco de calor. Hay muchas construcciones e incluso se han escrito libros sobre estufas donde los autores ofrecen sus métodos. Además, cada uno de ellos es bueno a su manera, y si tienes que elegir entre todos, será extremadamente difícil.

Por supuesto, no consideraremos cada uno de ellos, ya que podemos dedicar un sitio web separado a esto, pero preste atención solo a un diseño, y un video temático ayudará.

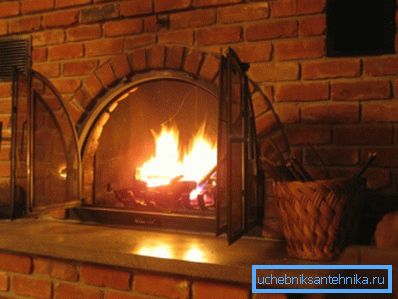

Estufa de ladrillos en una casa de campo

Estufa de calentamiento

Horno de mampostería. La foto

Nota Las construcciones de este tipo pueden ser muy diferentes, tanto en apariencia como en el principio de combustión. Puede ser cocinado, combinado, estufas a un lado y con chimenea. La principal diferencia aquí es la duración del horno y, por supuesto, la eficiencia del calentamiento.

Fundacion

Fundación Hogar Horno

Todas las estructuras de calefacción, ya sea una estufa de calefacción con un banco de estufa o simplemente una estufa para hornear de ladrillos, necesariamente necesitan una buena base de al menos 40 cm de profundidad. Además, la solución debe verterse sobre una almohada de arena y / o piedra triturada, de aproximadamente 3-5 cm de altura. Para hacer esto, instale el concreto clase B20 o B25 (marca M250 o M300, respectivamente). (Ver también el artículo Biocombustibles para chimeneas: características.)

Recomendación En ningún caso, no ate la base de la estufa con la base de la cinta de la casa; mantenga una distancia de al menos 20-25 cm. De lo contrario, si el hundimiento es una estructura, puede tirar de la otra, lo que provocará que se agriete la pared de la casa o el horno.

Materiales necesarios y pedidos.

Nombre del material de construcción. Parámetros geometricos Número de
Ladrillo Soltero 250x120x65mm 250 piezas
Incombustible 250x120x65mm 110 piezas
Arcilla Ordinario - 0.2m3
Chamota - 12kg
Arena tamizada - 0.2m3
Puerta de entrada Para caja de fuego 250.200 mm 1 pieza
Para soplar 130140 mm 1 pieza
Para la limpieza 130140 mm 2 piezas
Válvula para el espectador. 1302130 mm 2 piezas
rejilla 250,250 mm 1 pieza
Material de cubierta para impermeabilización. - 100m2

Materiales requeridos para la construcción.

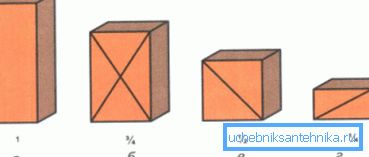

Dimensiones de los ladrillos por acciones: a - entero; b - tres cuartos; en la mitad d - cuarto

Si tiene todo lo que necesita para la construcción del horno, entonces puede ir a trabajar, solo necesita comprar absolutamente todos los materiales enumerados en la tabla para que no surjan circunstancias de fuerza mayor, lo bueno es que su precio es bastante razonable.

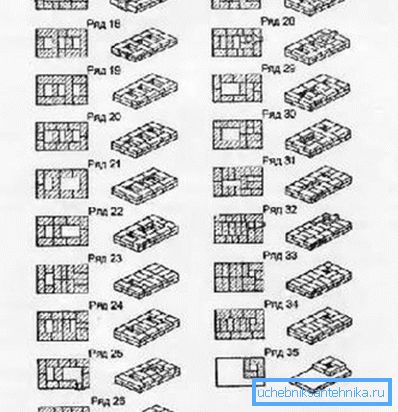

Orden
  • 1 - en las esquinas hay ladrillos en 3/4, pero la pared frontal al mismo tiempo está dispuesta por la cama. Determine la ubicación de instalación del cenicero (generalmente en el medio) y en dos piedras se adhiere al borde superior (esto es bueno para hacer con un molinillo con un disco de diamante). Ahora necesita llenar el espacio entre el cenicero y la pared frontal con arena hasta la tercera fila.
  • 2 - en el centro de la pared frontal, monte la puerta para el soplador, que se fija alrededor del perímetro en 3/4 piezas. El resto de la serie es de tamaño completo.
  • 3 - Hacer la colocación de tamaño completo, pero en la parte superior de la bandeja de ceniza, En la pared, sin falta, instale una tira de metal, el tamaño óptimo es de 35040 mm.
  • 4 - superponer la banda de acero de la cámara de cenizas y, además, colocas ladrillos sobre la arena, que deberías haberte dormido antes.
  • 5 - el orden de los hornos de calefacción de este tipo en la quinta fila debe instalar una rejilla, que estará por encima del cenicero. Además, deberá cortar todas las caras superiores de las piedras para que las brasas ardientes puedan rodar sobre ellas hasta la parrilla sin demora.
  • 6 - ahora la puerta del horno está montada. También en esta fila, en la pared posterior, hay todas las pendientes alrededor, por lo que se sale en un plano con una inclinación de la fila inferior, quinta
Lados de ladrillo
  • 7-12: la caja de fuego se monta en este hueco en una media piedra con el vendaje obligatorio de suturas, Tanto en las propias filas como en las esquinas.
  • 13 - para esta fila, necesitarás piezas en 3/4 - esto te permitirá hacer una superposición sobre la caja de fuego para su superposición alrededor de todo el perímetro.
  • 14, 15: coloque el techo con sus propias manos en la parte superior de la cámara de combustible, solo en la parte posterior debe dejar un orificio que servirá para conectar el compartimiento de combustible con el tubo de escape.
  • 16 - en esta etapa se instala una puerta de limpieza, con el lado derecho apoyado en la mitad del ladrillo, que se pone en el borde. Luego, con una solución de arcilla-cemento, el compartimiento de combustible se aísla de los canales de humo superiores.
  • 17-20: el orden de un horno de calefacción de ladrillos en este intervalo prevé la instalación de canales de humo verticales.
  • 21, 22 - aquí se produce la conexión del canal de bajada y de elevación, también aquí termina el corte, que conecta estos dos canales.
  • 23, 24 - la mampostería ahora se está colocando sobre la superposición del canal medio y trasero.
  • 25, 26 - Se instalará una puerta de limpieza aquí., además de dar la vuelta a la chimenea desde el canal de ventilación central del segundo nivel.
  • 27 - Se establecen canales de humo del segundo nivel., Según lo requerido por las instrucciones.
  • 28 - configurar la válvula para la vista.
  • 29, 30 - Se lleva a cabo la instalación de canales de humo del segundo nivel..
  • 31 - Albañilería sólida con entrada superpuesta para toda la estructura.
  • 32 - La colocación inicial del techo con la necesidad de ligadura de las costuras..
  • 33, 34 - Finaliza la instalación del techo..
  • 35 - Instalación adicional de la chimenea. (la altura está determinada por la altura del edificio). Por lo general, la sección transversal de este canal es 130130 mm.

Conclusión

La variante del horno presentada en este artículo no es la mejor, es solo una de las muchas existentes. Además, el horno de calefacción debe erigirse de acuerdo con el volumen cuadrado y cúbico de la habitación. Además, dicho calentador solo se puede diseñar para una habitación, y toda la casa se calentará de otra manera.
