El esquema básico de la calefacción y sus tipos.

Antes de comenzar a planificar la calefacción autónoma en un apartamento o en una casa particular, debe estar familiarizado con el concepto de calefacción. A continuación echamos un vistazo más de cerca a lo que es y cuáles son los conceptos básicos de calefacción.

Información general

Bajo el diagrama esquemático del sistema de calefacción se entiende generalmente el esquema más simple, que indica los elementos principales del calentamiento de agua, combinados en un solo sistema.

Este último se puede implementar de varias maneras, sin embargo, en cualquier caso, incluye los siguientes elementos:

• Calentador de caldera - proporciona fluido de calefacción.
• Bomba de circulación o tanque de refuerzo (según el tipo de sistema): proporciona el movimiento del refrigerante en el circuito.

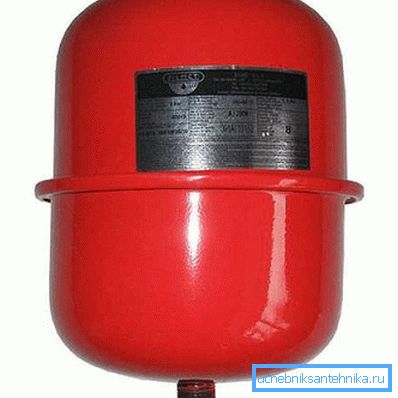

• Tanque de expansión: compensa la expansión térmica del refrigerante y el golpe de ariete.

• Contorno: representa una trayectoria cerrada a través de la cual el refrigerante ingresa al radiador y luego regresa a la caldera.
• Los radiadores de calefacción son aparatos que proporcionan calefacción a la habitación.
• El portador de calor es un líquido que toma calor de la caldera y lo transfiere a los radiadores. Muy a menudo, el agua ordinaria o anticongelante se utiliza para estos fines. Este último tiene un punto de congelación más bajo.

Las diferencias en los esquemas son las siguientes:

• En el método de circulación del refrigerante;
• En el método de conexión de radiadores.

A continuación consideramos las características de cada uno de ellos.

Tipos de esquemas

Según el método de conexión de los radiadores, los sistemas de calefacción son de dos tipos:

Cada uno de estos puede ser implementado con circulación natural y forzado. Además, cada opción tiene sus propias ventajas y desventajas que deben ser consideradas.

Solo tubo

La principal ventaja de la conexión de un solo tubo es su simplicidad y bajo costo de implementación. Sin embargo, solo se puede utilizar en habitaciones pequeñas. Esto se debe al hecho de que, en este caso, las baterías se calientan de manera desigual y, con un gran número, las últimas en los dispositivos de circuito generalmente pueden permanecer frías.

Con la circulación natural, el diseño es el siguiente:

• El contorno que sale de la caldera se eleva verticalmente hacia arriba y se conecta al tanque de refuerzo.
• A continuación, el tubo baja y, como se mencionó anteriormente, pasa alrededor del perímetro de la habitación. Además, el contorno debe montarse con una ligera pendiente constante, lo que garantizará una circulación natural.

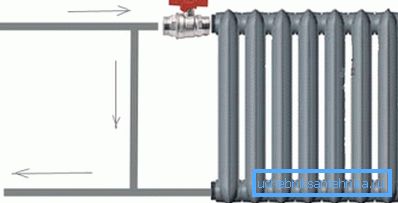

• Los radiadores están conectados al circuito de refrigeración. Además, la unión se realiza necesariamente con un bypass. Esto le permite regular por separado el calentamiento de cada batería y, si es necesario, desarmar las baterías sin drenar el refrigerante.

Este diagrama esquemático del sistema de calefacción es bueno porque el calentamiento no es volátil. Es cierto que esto requiere el uso de caldera no volátil.

En cuanto a los inconvenientes, entre ellos es posible distinguir una menor eficiencia, ya que el refrigerante se mueve con una velocidad más baja y, en consecuencia, tiene tiempo para enfriarse. Esto conlleva costes adicionales y la duración de los radiadores de calefacción. Además, hay una serie de requisitos para la instalación y la sección transversal de la tubería.

Estas deficiencias están privadas del sistema obligatorio, que se implementa utilizando una bomba de circulación.

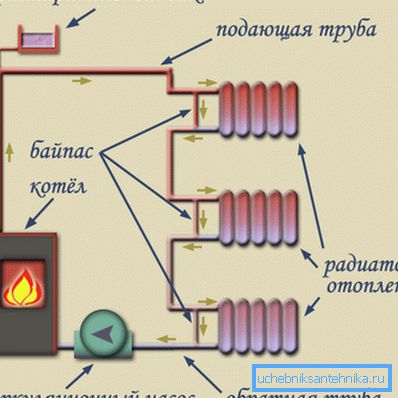

En este caso, la conexión es la siguiente:

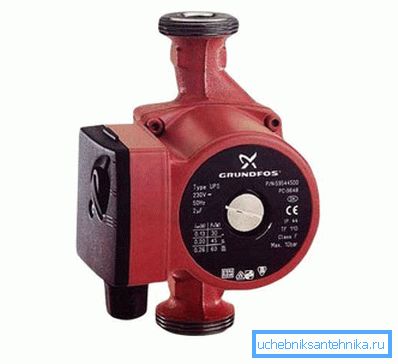

• Desde la caldera hay un circuito al que se conecta la bomba de circulación para calefacción.
• Se conecta una T a la bomba, lo que permite el cableado de los radiadores y un tanque de compensación.

Sugerencia Al instalar la bomba, puede realizar una derivación y conectarle un tanque de expansión. En consecuencia, el bypass debe superponerse con las grúas. Esto permitirá a tus manos cambiar modos de circulación natural y forzada.

Tubo gemelo

Esta opción de calefacción se puede utilizar en casas grandes y apartamentos. Las baterías en este caso se pueden conectar tanto en serie como en paralelo. Además, incluso con una conexión en serie de baterías, se calientan más uniformemente que con una conexión de un solo tubo.

La desventaja de esta opción es su mayor precio, ya que su implementación requiere muchas más canalizaciones. Cabe señalar que, en este caso, la circulación forzada se utiliza con mayor frecuencia, ya que es más difícil proporcionar circulación natural.

Este esquema se ve así:

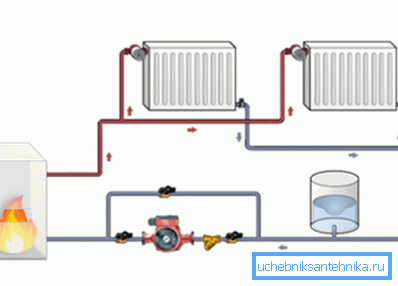

• Desde la caldera hay un circuito al que se conecta una bomba de circulación con el cableado al tanque de expansión y al colector (cuando está conectado en paralelo).
• Además, como regla general, la distribución a diferentes habitaciones de una casa o apartamento se realiza desde el colector. Cuando se conectan varios radiadores a un circuito, el tubo se dirige al último circuito de la batería.
• Una línea de retorno está conectada a la primera salida del circuito de la batería, que es paralela al circuito caliente y está conectada al colector, como resultado de lo cual el refrigerante enfriado fluye hacia la caldera y se calienta nuevamente.

Una ventaja importante de esta opción es la posibilidad de ajustar el calentamiento de las baterías en diferentes habitaciones. Además, cuando se utilizan equipos electrónicos especiales, el mantenimiento de una cierta temperatura en las instalaciones se puede realizar automáticamente.

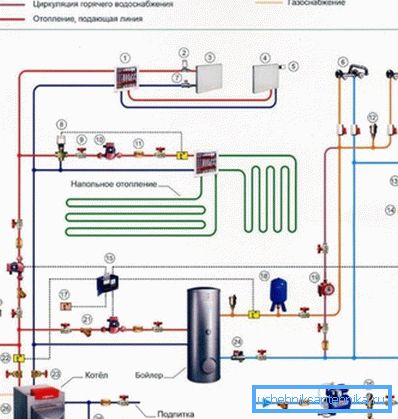

Presta atencion Consideramos la versión más sencilla del sistema, ya que la calefacción puede incluir un "piso caliente".

Aquí, de hecho, todos los puntos principales de la redacción del concepto. Como norma, en base a ello realizaremos un proyecto más detallado. Las instrucciones detalladas sobre cómo hacer esto están disponibles en nuestro portal de construcción.

Conclusión

Un diagrama esquemático da una idea del funcionamiento del sistema de calefacción y su implementación. Además, su elección depende de una serie de condiciones en las que se operará la calefacción. En el video de este artículo, puede obtener información adicional sobre este tema.
