El cálculo del diámetro del tubo para calefacción es una

Cuando se trata de instalar un sistema de calefacción, muy a menudo la tubería se selecciona simplemente sobre la base del consejo de amigos o las recomendaciones de los vendedores en la tienda. El cálculo del diámetro de la tubería para calefacción no siempre se realiza.

Al elegir un tamaño al azar, existe el riesgo de que el sistema de calefacción funcione de manera ineficiente.

El efecto del diámetro en la operación de calefacción.

Es poco probable que las instrucciones de instalación para el sistema de calefacción afecten el cálculo de la tubería (también descubra cómo calcular el diámetro de la tubería para calefacción).

Mientras tanto, cuando se mueve a través de una tubería, el refrigerante encuentra varios tipos de resistencia, y esto debe tenerse en cuenta al seleccionar un tamaño estándar:

• fricción de la pared. Debido a esto, parte de la velocidad se pierde;
• pérdida de velocidad en las curvas. El cableado alrededor del apartamento no se puede realizar sin giros (además, ¿hay giros en un ángulo de 90?);

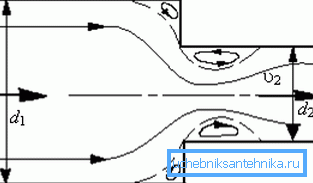

• cambio de diámetro. Si intenta utilizar diferentes tamaños al distribuirlos en el apartamento, la resistencia al flujo también se observará en los lugares de conjugación de diferentes tamaños.

Presta atencion El estrechamiento del diámetro del tubo de calentamiento es indeseable. Cuando realice el cableado alrededor de la casa, debe usar el mismo tamaño. Se permite una excepción en el caso de una gran longitud del circuito de circulación, en cuyo caso es posible aumentar la velocidad del refrigerante disminuyendo D.

En cuanto a la tubería en sí, su característica principal que afecta el movimiento del refrigerante puede denominarse diámetro interno (D). Cuanto más pequeño es, mayor es la presión y viceversa, a medida que crece Dw, la presión en el sistema disminuye. Esto debe tenerse en cuenta al seleccionar el diámetro de la tubería para calefacción.

Un error común de los plomeros aficionados se asocia con este fenómeno. Están seguros de que si tomas un tamaño más grande, entonces más transportador de calor pasará a través de los radiadores y la habitación se calentará más rápido.

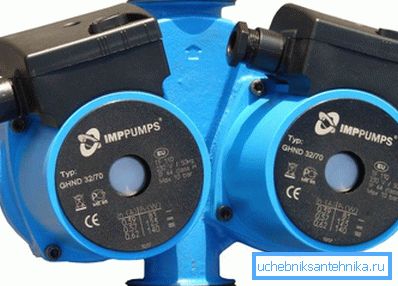

De hecho, el efecto será el contrario: debido a la caída de presión, las baterías permanecerán frías. En este caso, la instalación de una bomba de circulación más potente puede ayudar, pero el precio de tal solución es alto, es mucho más fácil elegir el diámetro correcto.

Un ejemplo del cálculo del sistema de calefacción.

Como regla general, se realiza un cálculo simplificado en función de parámetros tales como el volumen de la habitación, el nivel de su aislamiento, la velocidad de flujo del refrigerante y la diferencia de temperatura en las tuberías de entrada y salida.

El diámetro de la tubería para calefacción con circulación forzada se determina en la siguiente secuencia:

• Se determina la cantidad total de calor que se debe suministrar a la habitación (salida de calor, kW), también puede concentrarse en los datos de la tabla;

• Preguntando la velocidad de movimiento del agua, determine la óptima D.

Cálculo de potencia térmica

Como ejemplo, habrá una habitación estándar con dimensiones de 4.8 x5.0 x3.0 m. Circuito de calefacción con circulación forzada, es necesario calcular el diámetro de los tubos de calefacción para el cableado alrededor del apartamento. La fórmula básica es la siguiente:

En la fórmula, se utiliza la siguiente notación:

• V es el volumen de la habitación. En el ejemplo, es igual a 3.8 • 4.0 • 3.0 = 45.6m³;
• ?t es la diferencia entre la temperatura en la calle y en la habitación. En el ejemplo, tomado 53 ° C;

• K es un coeficiente especial que determina el grado de aislamiento de un edificio. En general, su valor está en el rango de 0.6-0.9 (se usa aislamiento térmico efectivo, el piso y el techo están aislados, al menos se instalan ventanas de doble vidrio) y 3-4 (edificios sin aislamiento térmico, por ejemplo, cabinas). En el ejemplo, se usa una variante intermedia: el apartamento tiene aislamiento térmico estándar (K = 1.0 - 1.9), se acepta K = 1.1.

La potencia calorífica total debe ser 45.6 • 53 • 1.1 / 860 = 3.09 kW.

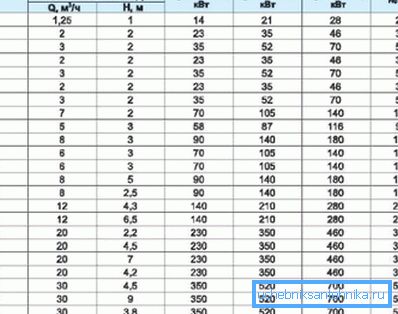

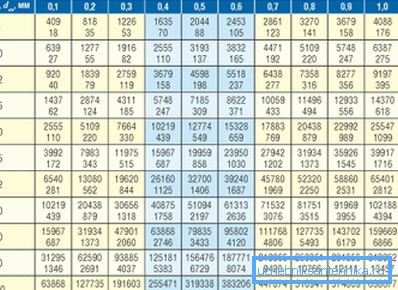

Puede utilizar datos tabulares.

Determinación del diámetro

El diámetro de los tubos de calefacción está determinado por la fórmula.

Donde se usa la notación:

• ?t– Diferencia de temperatura del refrigerante en las tuberías de suministro y descarga.. Teniendo en cuenta que el agua se suministra a una temperatura de aproximadamente 90-95 ° C, y tiene tiempo para enfriarse a 65-70 ° C, la diferencia de temperatura se puede tomar igual a 20 ° C;
• v –velocidad del movimiento del agua. No es deseable que supere los 1,5 m / s, y el umbral mínimo permitido es de 0,25 m / s. Se recomienda detenerse a una velocidad intermedia de 0,8 - 1,3 m / s.

Presta atencion La elección incorrecta del diámetro de la tubería para calefacción puede llevar a una caída en la velocidad por debajo del umbral mínimo, lo que a su vez causará atascos en el tráfico aéreo. Como resultado, la eficiencia del trabajo será cero.

El valor de D en el ejemplo será v354 • (0.86 • 3.09 / 20) / 1.3 = 36.18 mm. Si presta atención a los tamaños, por ejemplo, la tubería de PP, está claro que simplemente no existe tal D '. En este caso, simplemente elija el diámetro más cercano de las tuberías de propileno para el calentamiento.

En este ejemplo, puede elegir PN25 con Dv 33.2 mm, esto conducirá a un ligero aumento en la velocidad del refrigerante, pero aún se mantendrá dentro de los límites aceptables.

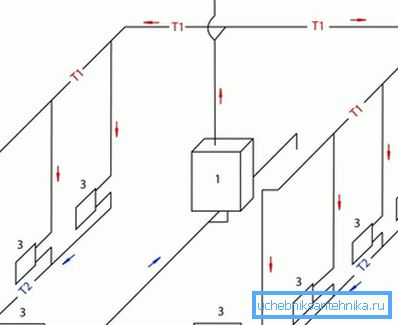

Características de los sistemas de calefacción con circulación natural.

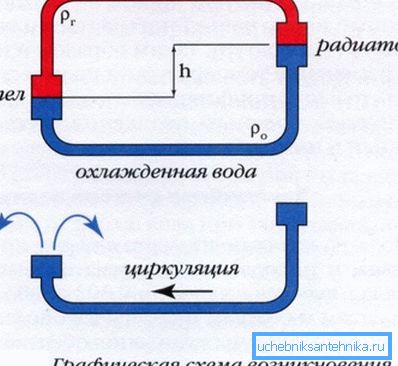

Su principal diferencia es que no usan una bomba de circulación para crear presión. El fluido se mueve por gravedad, después del calentamiento, se empuja hacia arriba, luego pasa a través de los radiadores, se enfría y regresa a la caldera.

En comparación con los sistemas con circulación forzada, el diámetro de las tuberías para calefacción con circulación natural debe ser mayor. La base del cálculo en este caso es que la presión de circulación excede las pérdidas por fricción y las resistencias locales.

Para no calcular el valor de la presión de circulación cada vez, hay tablas especiales compiladas para diferentes diferencias de temperatura. Por ejemplo, si la longitud de la tubería desde la caldera hasta el radiador es de 4,0 m, y la diferencia de temperatura es de 20 ° C (70 ° C en la salida y 90 ° C en el suministro), entonces la presión de circulación será de 488 Pa. En base a esto, la velocidad del refrigerante se selecciona cambiando D.

Al realizar cálculos con sus propias manos, también se requiere un cálculo de verificación. Es decir, los cálculos se llevan a cabo en orden inverso; el propósito de la prueba es establecer si las pérdidas debidas a la fricción y la resistencia local no exceden la presión de circulación.

Resumiendo

El cálculo de la tubería de calefacción es una tarea muy importante en la etapa de diseño. La información en el artículo le permitirá calcular independientemente el sistema de calefacción, de modo que se garantice un cómodo microclima en la casa (vea también el artículo Qué tuberías para calefacción son mejores: un análisis de las 4 opciones más comunes).

En el video de este artículo, el cálculo de la tubería se lleva a cabo a la velocidad permitida.
