Distribuidor de calefacción propio

22-07-2018
Calefacción

Un sistema de calefacción de casa eficaz es un factor muy importante en la comodidad de vivir en una casa. El calentamiento uniforme de todos los dispositivos de calefacción significa su correcto funcionamiento. Pero a veces resulta que el refrigerante no es suficiente para todos los puntos de análisis. Esto sucede por muchas razones, por ejemplo, debido a la no observancia de los diámetros de las tuberías durante la instalación del sistema o por un esquema de instalación de calefacción incorrecto. Resulta de esta manera: la temperatura es suficiente, hay agua en el sistema y no hay suficiente calor, porque todas las baterías simplemente carecen de la distribución correcta de agua. Esto significa que se ha violado la regla básica para la selección de diámetros de tubería: la suma de los diámetros de todos los circuitos de calefacción debe ser igual o ligeramente mayor que el diámetro de la tubería de salida de la caldera. En este caso, ya sea utilizando las válvulas de las baterías, debe ajustar el flujo de refrigerante al sistema de calefacción, o debe volver a realizarse. Una de las soluciones al problema es hacer un colector de distribución de calefacción con sus propias manos.

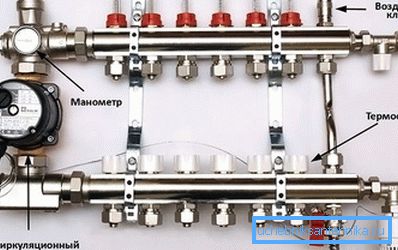

Principio de funcionamiento

Principio de funcionamiento

Puede corregir los errores de los instaladores anteriores de calefacción aplicando uno de los diagramas de conexión clásicos. Hasta la fecha, el sistema de distribución más eficiente del refrigerante en el sistema de calefacción es un distribuidor de distribución.

En su núcleo, este es un tanque en el que se suministra agua caliente desde la caldera para calefacción. Desde él, a través de tuberías de menor diámetro, fluye hasta el punto de análisis (calefacción por radiadores, calefacción por suelo radiante, calefacción por caldera indirecta). Habiendo emitido calor, el agua regresa a través de las mismas tuberías, pero ya a otra misma capacidad (recepción), y luego el flujo general regresa a la caldera. El ciclo está completo.

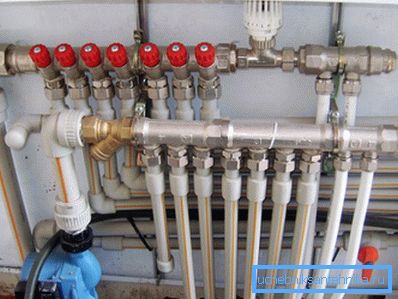

Como alterar el sistema de calefacción.

Como alterar el sistema de calefacción.

Tener habilidades en el manejo de herramientas, máquinas de soldadura (si es necesaria la soldadura) y conocimientos de plomería, es bastante simple hacer un distribuidor de distribución para calefacción. Primero debe decidir el número de circuitos de calefacción. Estas son ramas separadas que calientan habitaciones específicas (una o más).

Si instala un colector en calefacción individual de dos o más casas de varios pisos, entonces en cada piso es mejor hacer su propio peine (distribuidor). En este caso, no puede prescindir de la sala de calderas, en la que se ubicará el distribuidor de distribución principal.

Si la casa es de una sola planta, es recomendable hacer un nodo de distribución, que se ubicará junto a la caldera. Para llevar todo a una habitación separada o combinarla, por ejemplo, con una cocina, esta decisión se toma en función del diseño y el tamaño de la casa, el modelo de la caldera y el tipo de combustible con el que funciona.

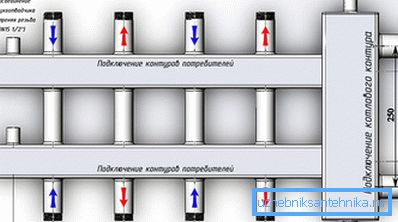

En el caso de la instalación de un distribuidor de distribución de calefacción directamente al lado de la caldera, está hecha de tubos de metal de sección transversal circular o rectangular. Pero antes de comenzar a trabajar, debe determinar el número de puntos de análisis del refrigerante. La elección del diámetro de los tubos a instalar depende de esto. Después de eso, para mayor claridad, necesitas dibujar un dibujo. Muestra todas las dimensiones y parámetros necesarios:

  • Los diámetros de los tubos de flujo y retorno, se bifurcan a los circuitos de calefacción, roscas.
  • Distancias entre el dar y recibir ramas.
  • Las distancias entre el suministro principal y la tubería de retorno.
  • Grifos de direccion. Pueden dirigirse en direcciones opuestas o hacia arriba. Si las tomas de alimentación y retorno se dirigen en una dirección, entonces se colocan en un patrón de tablero de ajedrez.

Cuando se hayan realizado todos los preparativos necesarios, puede proceder a trabajar.

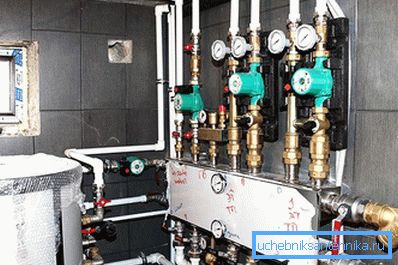

Cuarto de calderas

Cuarto de calderas

El colector de la sala de calderas está formado por dos troqueles: suministro y devolución. Por supuesto, para una casa grande, debido al impresionante volumen de portador de calor y la considerable longitud del sistema de calefacción, se utilizan tuberías con un diámetro de al menos 100 mm para fabricar el distribuidor de distribución.

El colector de suministro se monta con válvulas y bombas de circulación, y el de retorno, solo con válvulas de cierre.

Incluso en el distribuidor de distribución de medidores, termómetros y grupo de seguridad. Tal "relleno" permite, sin apagar todo el calentamiento de la casa, resolver los problemas de una sucursal separada.

Al instalar hay la siguiente secuencia de trabajos:

  • De acuerdo con el dibujo de tubos comprados (en nuestro caso, metal). Si es necesario, se limpian de óxido.
  • Según el esquema de montaje, los tubos están soldados por soldadura eléctrica o de gas.
  • Todas las soldaduras se limpian y el diseño se tiñe.
  • El colector está conectado al sistema de calefacción y presurizado. Compruebe si hay fugas. Haga esto llenando con agua y deje por un tiempo bajo presión.

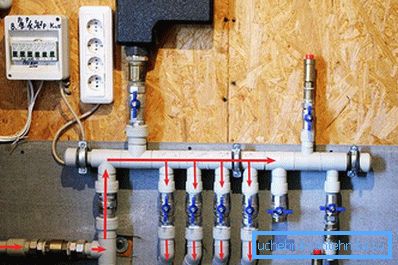

Coleccionista local

Coleccionista local

La instalación de dicho nodo en su principio no es diferente del montaje de un distribuidor en una sala de calderas. La excepción es el material de la tubería. Dado que esto es, digamos, un nodo redundante, que está lejos del dispositivo de calentamiento y el efecto de la temperatura en él es mucho menor, entonces se pueden usar tuberías de PP compuesto o de metal-plástico. Pero la soldadura es más confiable que una conexión de pinza, por lo que son preferibles los tubos de polipropileno.

La siguiente diferencia entre el peine local y la sala de calderas es que, dado que la longitud de las tuberías es pequeña, el agua no tiene tiempo para dar toda la temperatura y vuelve a calentarse lo suficiente, y el agua en el flujo de retorno a la caldera es casi fría.

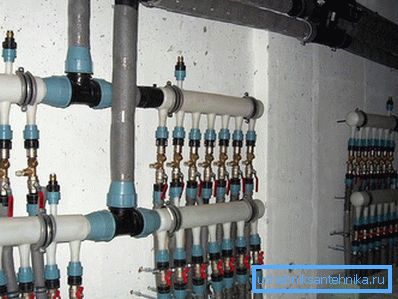

Rentable o no

Rentable o no

Qué rentable es instalar el distribuidor de distribución de calefacción usted mismo, juzgue por sí mismo. En primer lugar, solo se gasta en materiales. En segundo lugar, es totalmente coherente con los parámetros técnicos de su sistema de calefacción, mientras que el colector de la tienda todavía tendrá que ser rehecho. Y esto también es un costo. En tercer lugar, el colector en sí mismo ayudará a recuperar rápidamente el costo de su instalación. De que manera En un sistema de calefacción de dos tuberías convencional, el refrigerante pasa a lo largo del contorno, emitiendo calor, por ejemplo, 20 m, y el circuito del colector es la mitad de largo que llega a un único punto de análisis, por lo que el agua en la línea de retorno es más cálida y se necesita menos combustible para la calefacción. Y dado que el combustible es muy, muy caro, se pagará solo en una temporada. Si tiene preguntas, escriba comentarios al artículo. El especialista que trabaja en el sitio le proporcionará información adicional.

El video

Puede aprender sobre cómo hacer una distribución múltiple a través del video que ofrecemos:

Esquemas

Los siguientes son varios esquemas de calefacción de colector:

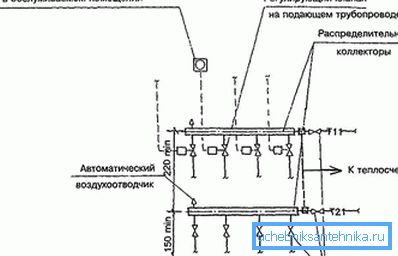

Circuito colector

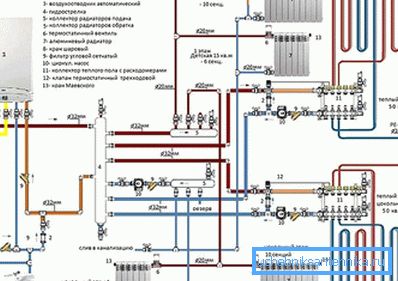

Esquema de calefacción casa

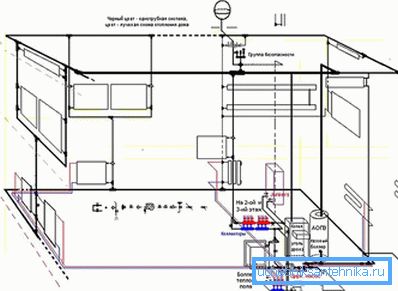

Distribución de calefacción a través de los colectores.

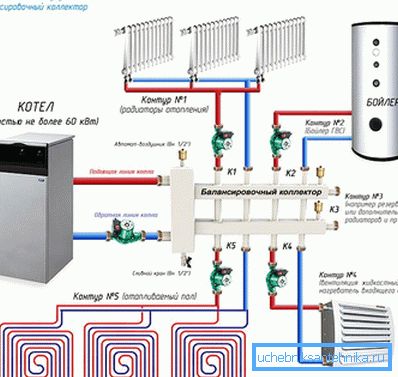

Circuito colector

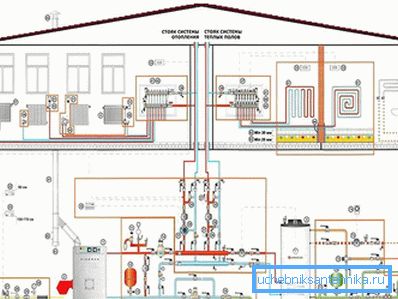

Casa con caldera individual.

Calefacción colector
