Distribución de la calefacción: cómo funciona todo.

10-06-2018
Calefacción

¿Cuál es el diseño de las tuberías de calefacción en un edificio de apartamentos? ¿Cuál es el cableado superior de calefacción y en qué se diferencia de la parte inferior? ¿Qué tamaños de tubería se utilizan? ¿Qué es un ascensor? Tratemos de responder estas preguntas.

Tenemos que averiguar cómo se calientan los edificios de apartamentos.

Terminología

Primero, para evitar confusiones, definimos los términos.

  • Ascensor, o nudo térmico - El lugar donde se concentra la gestión del sistema de calefacción y el suministro de agua caliente de la casa o su parte.

Además: la unidad del ascensor lleva la temperatura y la presión del refrigerante al rendimiento óptimo para el sistema de calefacción. Por lo tanto, la diferencia entre los hilos de suministro y retorno de la ruta alcanza 4 kgf / cm2; al mismo tiempo, una caída de 0.2 kgf / cm2 es suficiente para la circulación del agua a través de las baterías.

  • Elevador de agua - El elemento principal de la unidad de ascensor, la cámara de mezcla, en la que el agua más caliente de la alimentación se mezcla con el agua de retorno que se recircula a la circulación.
  • Choke - Tubo que conecta el flujo y retorno en el conjunto del ascensor. A través de él, el agua más fría de la tubería de retorno entra en un ciclo de circulación repetida.
  • Embotellado (bancada) es un tubo horizontal que suministra refrigerante desde el ensamblaje del elevador a las canalizaciones verticales.
  • Risers - Secciones verticales del sistema de calefacción que suministran agua directamente a los dispositivos de calefacción.
  • Liners - Tubos que conectan el elevador a la batería.
Levantadores y forro. Cada radiador está equipado con un puente entre el revestimiento, lo que permite que el elevador funcione en cualquier posición del acelerador en la alimentación.

Entonces, ¿qué tipo de diagramas de cableado para sistemas de calefacción se pueden utilizar en edificios de apartamentos? ¿Qué elementos incluyen?

Cubo del ascensor

El conjunto mínimo de caballeros para la unidad de ascensor más simple consiste en:

  1. Pares de válvulas de entrada - en el flujo y retorno.
  2. Sumérgete en el campo y, rara vez, en la línea de retorno.
  3. En realidad ascensor con estrangulador y boquilla.
  4. Válvulas de la casa, cortar el sistema de calefacción de la casa.
  5. Pares de descargas, permitiendo drenar completamente el sistema.
  6. Válvulas de control para medir presión y temperatura.

Opcionalmente puede estar presente:

  1. Insertar agua caliente (una o dos por cada línea). En el segundo caso, para asegurar una circulación constante a través del circuito de ACS, la brida entre las inserciones en cada línea se completa con una arandela de retención.
El esquema de la unidad de ascensor con agua caliente.
  1. Tie-ins para consumidores individuales (quioscos comerciales, tiendas, etc.). Aquí se inserta en la brida delante de las válvulas; La lavadora limita el flujo de agua a través de un circuito separado.

Embotellado

Dependiendo de su ubicación, hay dos esquemas para distribuir la calefacción.

Abajo

En la mayoría de los edificios modernos se usa un sistema de embotellado inferior o de calefacción con un cableado más bajo. Tanto la alimentación como el embotellado inverso están en el sótano. Los elevadores están conectados en pares con puentes colocados en el apartamento del piso superior o en el ático; En la parte superior de cada puente hay una salida de aire (grúa de Mayevsky).

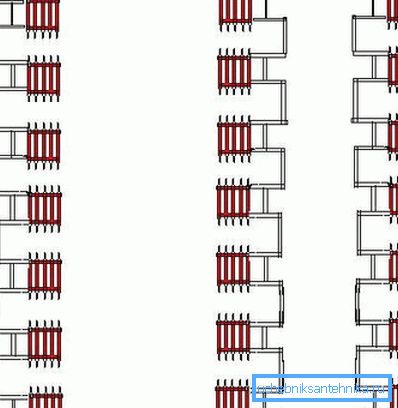

El puente entre las bandas dobles se completa con una salida de aire.

Cada tubo ascendente es un puente entre el embotellado. El inevitable desequilibrio entre el nodo más cercano al elevador y los elevadores lejos de él se compensa por la diferencia en el tamaño y la permeabilidad de las tuberías. Damos los valores típicos del control remoto para el circuito de calefacción que sirve de entrada al moderno edificio de diez pisos.

Parcela Hacer pipa
Verter cerca de la unidad de ascensor 50
Botellas en los montantes finales. 40
Risers 20-25

¿Cuáles son las ventajas del cableado inferior de los tubos de calefacción?

  • Todas las válvulas en los elevadores de vapor se concentran en un solo lugar. Para desconectar no es necesario subir al ático.
La gestión de las bandas dobles se concentra en un solo lugar.
  • El restablecimiento del refrigerante al sótano técnico durante las reparaciones no presenta problemas.

Por cierto: las bodegas se utilizan a menudo como almacenes o salas de servicios públicos de las tiendas. En este caso, ya sabes, no tienes que hablar de ninguna ventaja: tendrás que dejar caer las canalizaciones a través de la manguera en el sistema de alcantarillado.

La principal desventaja del cableado inferior de los sistemas de calefacción es la complejidad de su lanzamiento después de un reinicio. Para iniciar la circulación a través de todas las bandas, es necesario purgar el aire. Mientras tanto, no todos los residentes de los apartamentos superiores pueden hacerlo; No te olvides de los locales vacíos.

Arriba

El relleno o calentamiento superior con la distribución de suministro superior es bastante diferente en que el hilo de alimentación se coloca en el ático. El tubo de retorno permanece en el sótano. Cada canal vertical es un elemento independiente independiente de otros canales verticales.

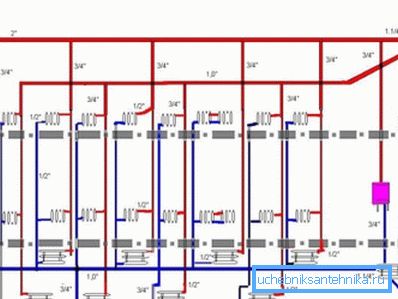

Embotellado superior de calefacción en la casa con caldera propia.

En el ático, además de la presentación de embotellado, en este caso se encuentran:

  1. Cierre los elevadores de la alimentación de la válvula.
  2. Tapones para su descarga (más precisamente, para la aspiración del aire necesario para secar completamente el grupo de aparatos de calefacción).
  3. Tanque de expansión. A pesar del nombre, no compensa un aumento en el volumen de refrigerante durante el calentamiento (el sistema no es autónomo, sino que está conectado a la red de calefacción). El tanque, ubicado en la parte superior del dispensador dispensador, tendido con una pendiente mínima, sirve para recoger el aire, que se extrae de allí a través de una válvula de desecho.

Tal disposición del sistema de calefacción se aplicó masivamente hasta aproximadamente la década de 1980.

¿Cómo se ve en el fondo del embotellado?

  • El principal problema aquí es la complejidad de restablecer el lanzamiento de un elevador por separado. Para drenarla por completo necesitas:
  • Cierre la válvula en el ático.
  • Cierre la válvula en el sótano y desenrosque la tapa.
  • Desatornille el tapón en el ático.

Es curioso: todo el sistema de calefacción de la casa con el cableado de suministro superior se restablece y comienza mucho más fácilmente, especialmente si el restablecimiento del tanque de expansión de calefacción se lleva al conjunto del ascensor. Por desgracia, la descarga de una casa está asociada con la pérdida de una gran cantidad de refrigerante, lo que no es deseable desde el punto de vista del ahorro de energía térmica.

  • La principal ventaja del relleno superior es que el lanzamiento es extremadamente simple y no depende de los residentes de la casa. Es suficiente solo lentamente (para evitar un golpe de ariete) abrir las válvulas de la casa en las líneas de suministro y retorno, después de lo cual solo queda descargar el aire del tanque de expansión.

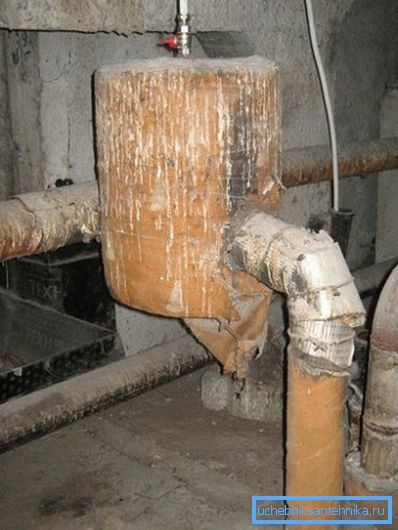

Tanque de expansión con descarga a alcantarillado.

Risers

La disposición del refrigerante en los dispositivos de calefacción en una casa privada puede ser horizontal y vertical (de pie). En los edificios de apartamentos en diferentes sitios, estos esquemas son de lado a lado: si el embotellado es siempre cableado horizontal, entonces el elevador es cableado vertical.

¿Qué es útil saber acerca de las bandas en un bloque de pisos?

  • Ninguno de los pisos, excepto el superior en la casa con el embotellado inferior, no debe cerrar el par de puntales entre los radiadores. Si incrusta el calentador entre los elevadores de suministro y retorno en el quinto piso de un edificio de diez pisos, los residentes de los pisos superiores se congelarán: la circulación sobre el amarre casi se detendrá.
  • En los hogares de nuevos proyectos, uno de los elevadores gemelos a menudo está inactivo (es decir, no se conecta a las baterías). El diseño del sistema de calefacción con elevadores individuales permite que los elevadores dobles se omitan desde el sótano, sin la participación de los residentes. Basta con instalar un dumper en una sola rosca en lugar de un muñón y sobrepasarlo para descargarlo: la escotilla de aire saldrá completamente en el frente de agua.
  • En stalinka en un elevador en paralelo, dos radiadores se conectan a menudo sin cambiar el diámetro. En este caso, el elevador en sí mismo sirve como un puente entre sus revestimientos. Tal

El cableado del sistema de calefacción es bastante eficiente, pero solo con un gran diámetro (DU25) de las tuberías de suministro.

Tal conexión es sensible al diámetro del forro.

Consecuencia práctica: si desea reemplazar el cableado interno con sus propias manos, use tuberías para calentar el mismo diámetro o obstruya un puente. La instrucción está relacionada con el hecho de que con un diámetro de banda de 25 mm y forros con un paso condicional de 15-20, las baterías simplemente estarán frías.

Cableado interno horizontal

En muchos edificios nuevos, se puede encontrar un esquema relativamente exótico: las salidas de los elevadores entran en el apartamento, lo que permite que los calentadores se diluyan para lograr un diseño arbitrario. El diámetro de las canalizaciones y salidas se elige de modo que el contorno horizontal en su apartamento no establezca los parámetros de calefacción en los apartamentos superiores o inferiores.

Además de un diseño arbitrario, un circuito horizontal con una entrada y salida le permite ajustar la contabilidad de la energía térmica. A medida que aumenta el costo de calefacción por metro cuadrado, la instalación de medidores se vuelve cada vez más relevante.

En la foto - un medidor de calor instalado en la entrada del apartamento.

¿Cómo hacer el diseño de calefacción en el contorno horizontal de un solo apartamento?

En la humilde opinión del autor, sería más razonable adaptar el diseño de Leningrado, o barraca, a esta situación.

  • A lo largo del perímetro del apartamento, se coloca un anillo ininterrumpido con el tamaño de DN25. Debajo de las puertas, se calienta en una regla o se coloca debajo de un piso plano.
  • Los dispositivos de calentamiento cortan en paralelo al anillo, sin romperlo. El tamaño de las tuberías - DNU20. Diagrama de conexión de un radiador separado - inferior o diagonal.
  • Cada radiador está equipado con una salida de aire en uno de los tapones superiores. Opcionalmente, se pueden instalar válvulas reguladoras o térmicas y válvulas de corte en las líneas de suministro.

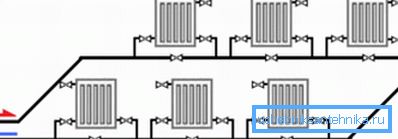

Implementación de Leningrado en el apartamento. Aquí se instalan chokes en las derivaciones entre los amarres de los radiadores.

Conclusión

Esperamos que nuestras recomendaciones sean de utilidad para el lector. El video adjunto ofrecerá información adicional sobre cómo se puede implementar el cableado de calefacción en el apartamento. ¡Éxitos!
