Dispositivo de calefacción en una casa particular con sus

Instalar la calefacción en una casa privada con sus propias manos no es una tarea fácil, que requerirá conocimientos específicos y habilidades específicas. Es imposible transferir todo el conocimiento requerido para los cálculos de ingeniería de plomería y calefacción como parte del artículo, por lo que le daremos información general, consideraremos el dispositivo de calefacción en el hogar y ayudarlo a elegir el equipo.

Calefacción de una casa privada

Seleccione el tipo de sistema

El primer paso es comprender los tipos de sistemas de calefacción y elegir la opción más adecuada.

Los sistemas de calefacción se dividen de acuerdo a varios criterios:

• por tipo de combustible;
• como el portador de calor;
• Según el tipo de cableado de la tubería;
• Según el método de circulación del refrigerante.

Según el tipo de portador de calor utilizado, se pueden distinguir tres tipos principales:

1. Sistema de agua. Este es el tipo de calefacción más popular y generalizado, donde se utiliza agua o anticongelante como refrigerante, que circula en un circuito cerrado entre el intercambiador de calor de la caldera y los radiadores;

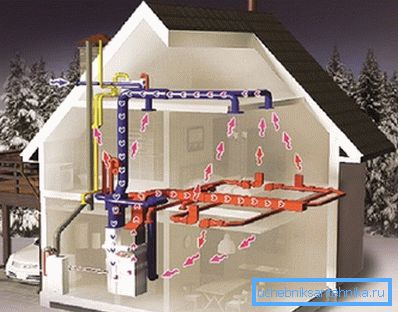

2. Sistema de aire. Aquí, el refrigerante es aire, hay dos formas de organizar el trabajo: con el movimiento natural del aire calentado desde el horno y con la circulación forzada a través de conductos de ventilación con calefacción desde una instalación especial;

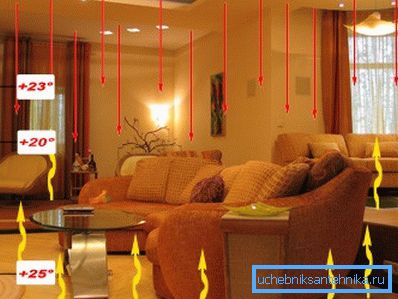

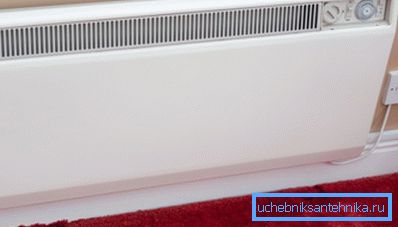

3. Calefacción electrica Utilización de convectores, calefacción por suelo radiante o emisores de infrarrojos. Este esquema no implica el uso de refrigerante, y el calor se produce directamente en el lugar.

El sistema de agua es bastante efectivo y probado en el tiempo. Sin embargo, requiere la organización de la tubería, la instalación de radiadores, la conexión de la caldera y la organización del suministro de combustible. Las instrucciones para realizar cálculos de hidráulica y capacidad calorífica, pérdidas y aislamiento térmico son bastante complejas y requieren la participación de especialistas.

Se debe tener en cuenta que el tipo de agua es el más económico, existe una amplia gama de equipos y consumibles desarrollados para este tipo, así como una gran cantidad de profesionales que están listos para realizar cálculos y trabajos de instalación por un precio razonable. La alta confiabilidad, eficiencia y facilidad de operación hacen del sistema de calentamiento de agua el más popular y preferido.

El sistema de aire es muy cómodo, pero su organización competente requiere un trabajo aún más serio: requiere un cálculo complejo y preciso de la neumática, la organización de los conductos de aire, la instalación de ventiladores, intercambiadores de calor, válvulas y válvulas, equipos de potencia y otros dispositivos. En este caso, el aire a menudo se calienta con electricidad, lo que es económicamente no rentable.

Los sistemas de calefacción que funcionan exclusivamente con electricidad son los más costosos de operar debido al alto costo de la electricidad. El precio de un kilovatio-hora de calor en un circuito eléctrico excede el costo de la misma cantidad de calor cuando se usa gas en casi un orden de magnitud.

Al mismo tiempo, tales sistemas son los más convenientes, tecnológicos, compactos y ecológicos. Al usar electricidad no hay humo, ceniza, hollín, monóxido de carbono, alquitrán y otros desechos, no es necesario limpiar la chimenea y la caja de fuego, y la calefacción funciona automáticamente sin su participación. Obviamente, tal sistema es adecuado para personas ricas, para quienes la comodidad se valora por encima del dinero.

Presta atencion Para el residente promedio del sector privado, la elección es obvia: el sistema de agua más confiable, eficiente y, lo que es más importante, barato en operación hoy en día.

Conducción y circulación de tuberías.

El dispositivo de calefacción en una casa de campo depende del diseño del radiador elegido.

Hay tres tipos de cableado de tubería:

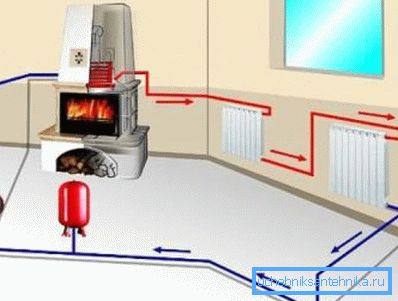

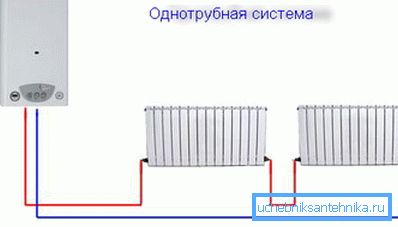

1. Solo tubo Aquí sale una tubería de la caldera, que está conectada a la primera batería, luego pasa de la segunda a la siguiente. El refrigerante pierde energía en cada radiador, y el agua más fría fluye hacia el último dispositivo, debido a que el circuito se considera el menos eficiente;

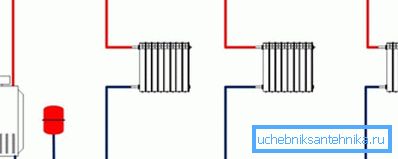

2. Dos tubos En este esquema, el cableado tiene dos tuberías: suministro y retorno, y los radiadores están conectados a ellos en paralelo. Es decir, el refrigerante se alimenta a través de un canal y se descarga a través del segundo, mientras que el calentamiento se produce de manera más uniforme;

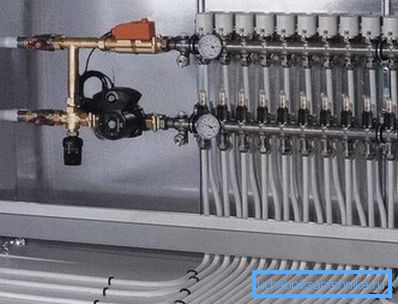

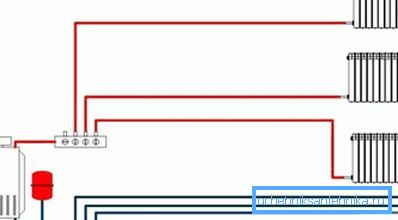

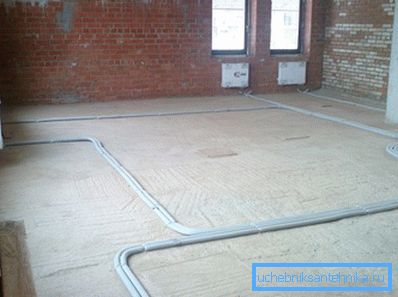

3. El esquema del haz colector implica el suministro de refrigerante al distribuidor de distribución, desde donde dos tuberías separadas van a cada radiador. En la unidad colectora, es posible organizar un sistema automatizado de distribución de calor que le permitirá lograr el modo de operación más cómodo y racional.

El esquema de una tubería es el más sencillo y barato debido a la menor cantidad de tuberías y medidas de instalación. Sin embargo, puede calentar efectivamente solo una habitación pequeña con una tubería poco ramificada.

El esquema de dos tuberías es el más común y popular, ya que permite calentar un área importante de manera uniforme y oportuna. Aquí también puede ajustar el calor en habitaciones individuales, reparar y apagar los electrodomésticos sin detener el sistema.

El esquema de haz colector es el más reflexivo y efectivo, ya que cada dispositivo, de hecho, tiene un circuito separado, se puede apagar en cualquier momento o transferir a un modo diferente de consumo de calor.

El enrutamiento de haz le permite organizar los esquemas más automatizados y controlados, lo que, como resultado, proporciona la máxima comodidad y economía, pero su instalación y dispositivo son los más costosos y complicados.

Presta atencion Para una casa privada pequeña o mediana, un sistema de dos tuberías es suficiente, y para mansiones grandes con muchas habitaciones se adapta mejor a un sistema de colector, también se usa en la construcción de calefacción por suelo radiante.

Como regla general, todos los sistemas de calefacción modernos se basan en la circulación forzada de agua. Dicha circulación permite distribuir el calor de manera más eficiente y económica, y en grandes circuitos ramificados o colectores simplemente no hay otra opción.

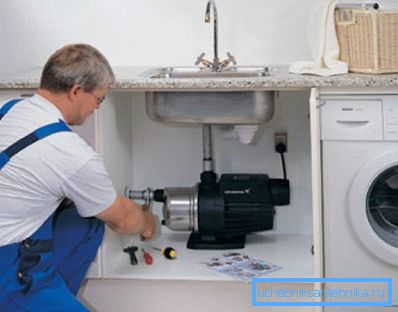

Presta atencion El movimiento forzado del refrigerante se realiza mediante una bomba de circulación, cuya elección depende de la resistencia hidráulica de la tubería y del consumo de agua estimado del sistema. Conecta el dispositivo a través de la derivación junto con el filtro grueso y las válvulas de cierre.

Selección de calderas

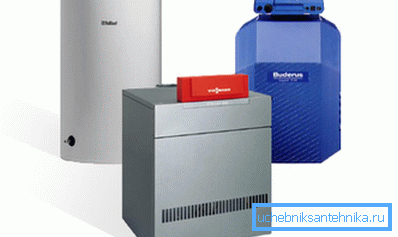

Estamos hablando de calentamiento de agua, por lo que necesitamos una caldera. El criterio principal para elegir una caldera es el combustible utilizado.

Hay varios tipos de unidades:

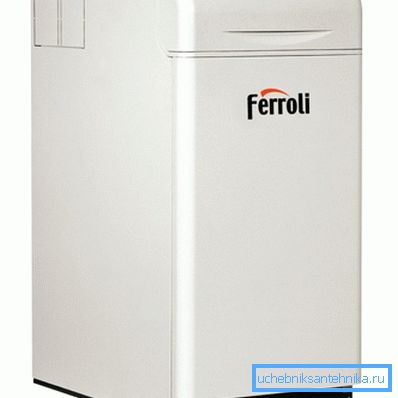

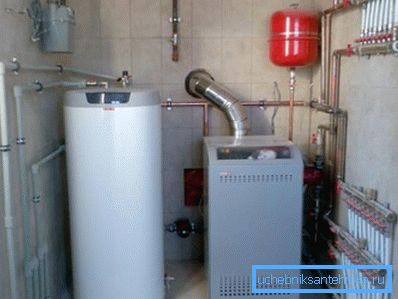

• Calderas de gas. Distribuidos más ampliamente debido al gas barato, son los más económicos, efectivos y cómodos de usar. El equipo se considera relativamente barato, pero su conexión al gasoducto requiere coordinación y la participación de especialistas en redes de transmisión de gas;
• Unidades sobre combustible sólido. Ocupan el segundo lugar en términos de ahorro, sin embargo, pierden mucho en términos de facilidad de uso: la leña debe prepararse, entregarse al sitio, colocarse en una habitación seca y, luego, alguien debe cargarla en el horno de la caldera a tiempo;
• Aparatos eléctricos. Conveniente y fácil de usar, adaptable y totalmente automatizado. Sin embargo, el costo de la electricidad los hace los más caros e impopulares;
• Unidades diesel. Combinando el alto costo de las calderas eléctricas con la necesidad de entrega y almacenamiento de combustible, también es necesario cuidar el equipo y calentar el combustible diesel en el invierno;
• Como alternativa prometedora puede considerarse una planta de hidrógeno para calefacción de hogares. Su trabajo se basa en la producción de hidrógeno a partir de agua por medios químicos o electroquímicos, pero aún no se han representado en el mercado modelos efectivos a un precio asequible.

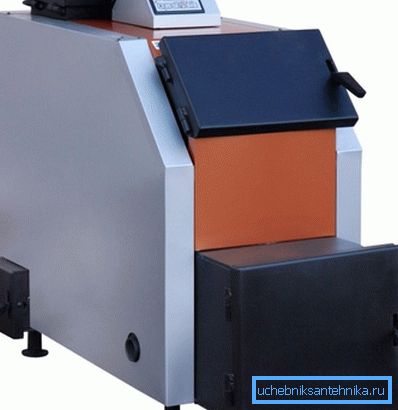

Presta atencion También se debe recordar que existen calderas de múltiples combustibles que permiten el uso de dos o más tipos de energía. Esto aumenta la fiabilidad y la independencia del sistema.

La elección de la caldera se realiza de forma sencilla: si su casa está conectada a la red de gas, debe elegir una unidad de gas. Si la línea no está conectada, entonces debe elegir el tipo de combustible que está más disponible en su área y no lo arruinará a un costo.

Presta atencion La potencia es un método simplificado de conteo: se requiere aproximadamente 1 kW de potencia de caldera por cada 10 m2 de espacio, sin embargo, es mejor agregar el 20% a este valor, y si hay pisos con calefacción, el 30%. Es decir, para calentar una casa de 150 m2 con pisos cálidos se necesitarán unos 20 kW.

Instalacion de tuberia

Para instalar calefacción en la casa, debe poder montar la tubería.

Los tubos más populares hechos de polipropileno, por lo que la historia será sobre ellos:

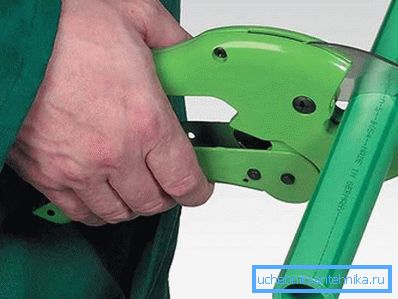

• El tubo se corta de acuerdo con el plan de distribución utilizando un cortador de tubos. El corte debe ser limpio y uniforme, estrictamente en ángulos rectos;

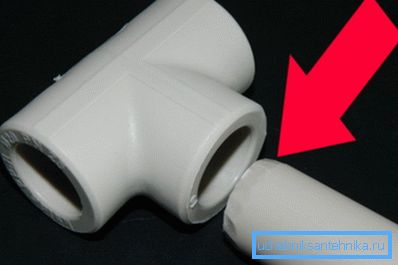

• Luego, en el lugar del corte, se retira el chaflán. Se permite un hueco en un tercio del espesor de la pared con un ángulo de inclinación de 45 grados o un hueco de 2 a 3 mm con un ángulo de 15 grados. La forma más fácil es usar un selector de cara, y se utiliza una afeitadora para pelar la capa de aluminio;

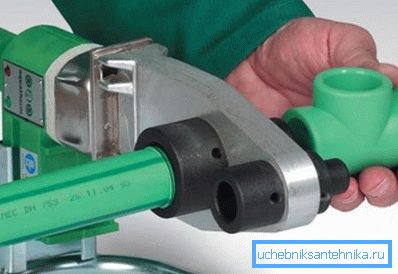

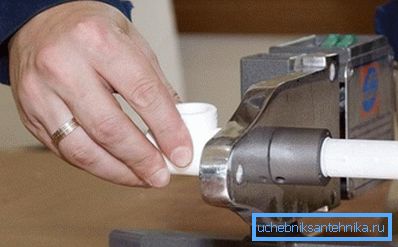

• A continuación, el tubo se inserta en el manguito de soldadura de hierro, y la conexión se coloca en el mandril. La temperatura de soldadura es de 260 grados, colocamos las piezas completamente con un poco de esfuerzo, pero no presionamos. Es necesario mantener un tiempo estrictamente definido, que depende del diámetro y se especifica en las instrucciones para el dispositivo;

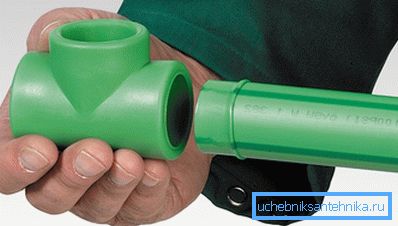

• Después del calentamiento, las piezas se retiran y se conectan rápidamente. El extremo del tubo debe entrar por completo en el accesorio, entonces no es necesario girar o mover las piezas;

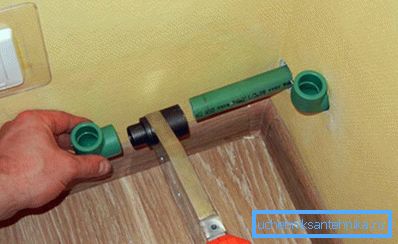

• De esta manera, se ensamblan secciones individuales de la tubería, que luego se montan en la pared con fijaciones especiales y se sueldan entre sí en peso.

Presta atencion El número de soldaduras en el peso debe reducirse al mínimo, ya que su calidad depende en gran medida de sus habilidades y "manos completas".

Conclusión

Para la autoconstrucción del sistema de calefacción se necesitarán muchos conocimientos y habilidades, además de tiempo y dinero. Con la ayuda de nuestra guía y el video de este artículo, puede hacer frente con éxito a esta tarea.
