Disipación de calor de radiadores de aluminio: cálculo por

08-04-2018
Calefacción

Al reemplazar elementos del sistema de calefacción, así como al instalar nuevas comunicaciones, se trata de elegir una opción específica y realizar un trabajo de diseño competente para que la temperatura de la habitación se mantenga a una temperatura agradable en cualquier clima exterior.

En este artículo analizaremos una de las opciones más efectivas hoy en día: los radiadores de aluminio, que tienen varias ventajas y son altamente eficientes.

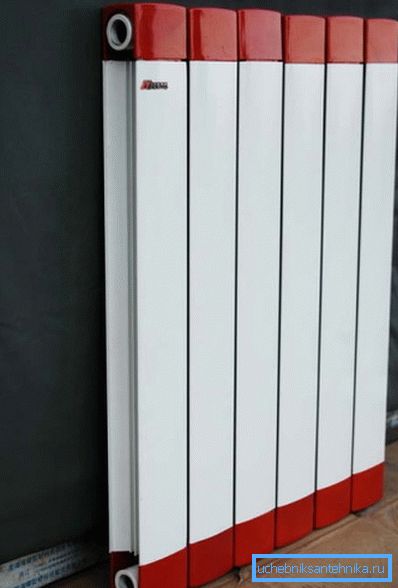

En la foto: el aluminio es ideal para la fabricación de radiadores y le permite crear varios diseños.

Principales ventajas y desventajas de los productos de aluminio.

En primer lugar, debe considerar las características principales del tipo de estructuras en consideración, para que usted mismo se sienta convencido de su confiabilidad y eficiencia. Las principales ventajas pueden ser consideradas los siguientes factores:

Alta potencia La salida de calor de una sección del radiador de aluminio es mucho mayor que la del hierro fundido o el acero debido al hecho de que la potencia de los productos de aluminio (es decir, su capacidad de transferir una cierta cantidad de calor por unidad de tiempo) es muy alta
Grandes elementos de superficie Cuanto mayor sea el área de la estructura de transmisión de calor, más eficientemente funciona y más eficientemente se consume la energía. Cada año, los fabricantes desarrollan nuevos diseños cada vez más eficientes, lo que hace posible aumentar aún más la eficiencia.
Amplia gama de tallas. Podrá elegir la solución óptima para casi cualquier habitación, hay una amplia variedad de opciones disponibles, cada una de las cuales tiene sus propias características.
Inercia térmica baja Debido a esta característica, los radiadores comienzan a transferir calor a la habitación muy rápidamente, lo que reduce los costos de energía, ya que no es necesario calentar el metal durante mucho tiempo para alcanzar su rendimiento operativo normal.
Apariencia atractiva Los modernos radiadores de aluminio no solo son muy eficientes, sino que también tienen un aspecto excelente, puede elegir la mejor solución para cualquier interior.
Facil instalacion Si hay un conjunto mínimo de herramientas, puede instalar radiadores con sus propias manos, las instrucciones para llevar a cabo el trabajo no son diferentes de otras opciones, y el bajo peso solo simplifica la instalación

Presta atencion Otra gran ventaja puede considerarse el factor de que los elementos se venden en una forma completamente terminada y no necesitan ser pintados. El revestimiento suele ser muy duradero y mantiene la fiabilidad e integridad durante décadas.

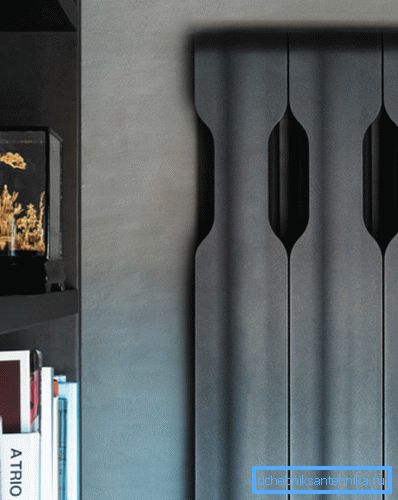

Los productos hechos por fabricantes italianos son especialmente atractivos.

Resumen de algunas opciones de cálculo

Hay muchas maneras en que puede hacer que el cálculo funcione, consideraremos aquellas que se pueden hacer sin educación especial y programas de cálculo profesional.

La opción más sencilla.

Esta solución se adaptará a usted, si tiene un plano de planta, los trabajos son bastante simples:

  • De acuerdo con los dibujos, determine el área de cada uno de los locales y marque en una lista.
  • Luego, necesitas dividir los números por un factor de 1.8. El resultado será el número requerido de secciones. Por supuesto, esta opción dista mucho de ser ideal y no difiere en precisión, pero se pueden calcular datos indicativos.

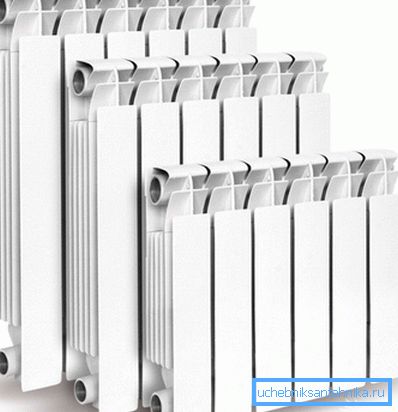

Este método no es muy bueno para los radiadores de aluminio, ya que difieren en su rendimiento según el tamaño.

Por area

La opción más fácil y extendida, que puede decir lo siguiente:

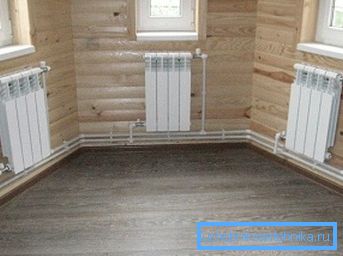

Cuanto más grande sea la habitación, más secciones de radiador se necesitan para calentarla.
  • El método solo es adecuado para habitaciones con una altura estándar, que puede variar en el rango de 240 a 280 cm, para habitaciones más altas debe elegir otra versión de los cálculos, ya que este sistema no proporcionará datos precisos.
  • En primer lugar, es necesario medir el ancho y el largo de la habitación, después de lo cual no será difícil calcular su área.
  • De acuerdo con los estándares de construcción, un vatio de metros cuadrados debe ser de 100 vatios de potencia del elemento calefactor, es decir, para calentar 10 metros2 Se requiere 1 kW de energía térmica.

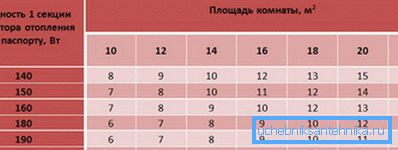

La salida de calor de la sección del radiador de aluminio puede variar según el tamaño y la configuración, esta tabla simplificará el cálculo

Por volumen

Este método permite cálculos más precisos, su implementación tampoco es muy difícil:

  • Además de parámetros como la longitud y la anchura, necesitará otro valor: la altura, deberá multiplicar los tres números y recibirá el volumen de la habitación en metros cúbicos.
  • De acuerdo con las normas de SNiP para un metro cúbico de aire en la sala debe ser 0, 41 vatios de energía térmica. Es decir, debe multiplicar el volumen por 0,41; el resultado será un reflejo más preciso de la necesidad real de la habitación para calefacción.
  • Esta opción es adecuada para instalaciones con la configuración correcta, si hay protuberancias y nichos, entonces su volumen debe calcularse por separado y agregarse al volumen del área principal.

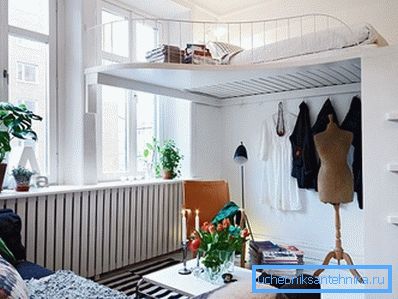

Los techos altos no solo agregan espacio, sino que también aumentan significativamente el número requerido de secciones en el radiador

Uso de tablas

Cada fabricante tiene una tabla de transferencia de calor de radiadores de aluminio para calefacción, según la cual se puede determinar fácilmente la potencia de un modelo en particular. Y en las normas de SNiP hay tablas especiales por las que es posible calcular el número de elementos en función de su potencia. Esta es una forma muy conveniente de realizar un trabajo que le permite obtener resultados bastante precisos y correctos.

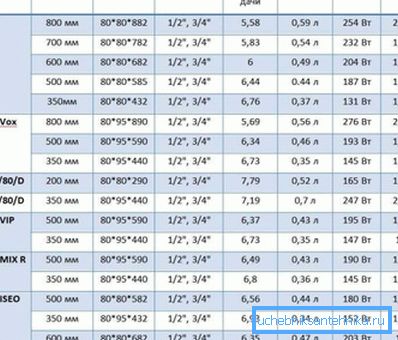

La tabla de transferencia de calor de los radiadores de aluminio muestra sus características a una cierta temperatura del refrigerante, si las cifras son más bajas, los valores bajarán

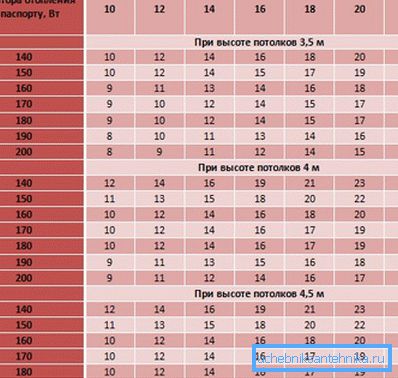

Es especialmente conveniente utilizar información preparada en salas con techos altos, ya que allí aumenta notablemente el número de pérdidas de calor, la tabla a continuación muestra cuántas secciones de cierta potencia se requerirán para una cierta altura de los techos en la sala.

Esta tabla se compila de acuerdo con los requisitos del SNiP y ayudará a realizar fácilmente el cálculo para habitaciones altas.

Factores adicionales a considerar

Los resultados no tienen en cuenta todas las características de la sala.

Por lo tanto, se deben utilizar los factores de corrección, aquí están los más importantes y significativos:

  • Cuando se utilizan ventanas de PVC, no es necesario aumentar el resultado., además, se puede reducir en un 10%.
  • Si las paredes están aisladas cualitativamente, no es necesario editar el resultado., pero si esto no se hace muy bien, entonces la enmienda puede ser del 10 al 40%.
  • Cada abertura de la ventana requiere agregar un 5% a la potencia requerida del sistema de calefacción..
  • Si la habitación tiene dos paredes externas, entonces su calefacción tomará mucha más energía térmica., por lo tanto, se debe utilizar un factor de 1.3.
  • La ubicación del radiador es de gran importancia., ya que su transferencia de calor depende de ello, el diagrama a continuación muestra claramente cómo varía la eficiencia de calentamiento dependiendo de la opción de instalación.

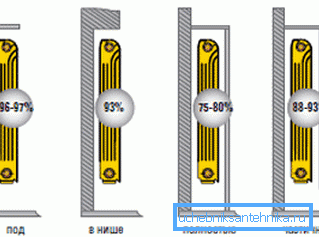

Este diagrama le indicará cómo cambiar los resultados según la ubicación de los radiadores.

Sugerencia Recomendamos no ahorrar en la climatización e instalación de bloques de puertas y ventanas de alta calidad, ya que esto reducirá significativamente la pérdida de calor.

Recuerde que los radiadores de alta calidad siempre valen mucho, el precio de un buen producto de aluminio es bastante alto.

Conclusión

El uso de elementos de aluminio reduce el número de secciones en la habitación, ya que su transferencia de calor es mucho mayor que la del hierro fundido y el acero. El video de este artículo le informará sobre algunas características importantes del problema en cuestión y lo ayudará a comprenderlo mejor.
