Disipación de calor de los radiadores: cálculo aproximado y

La tarea de cualquier radiador es calentar efectivamente la habitación. Por lo tanto, uno de los parámetros más importantes de estos dispositivos es la transferencia de calor, que determina qué tan bien el radiador se encargará de la tarea. A continuación, consideraremos qué factores influyen en este parámetro, qué transferencia de calor de diferentes tipos de radiadores y cómo calcularlo.

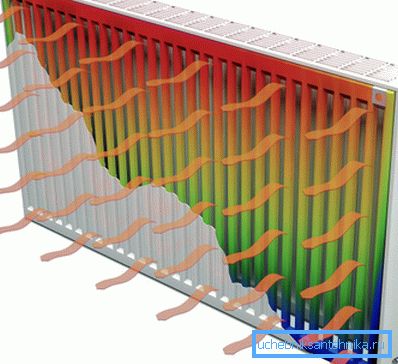

Patrón de transferencia de calor directo

¿Qué es la transferencia de calor?

Por lo tanto, la transferencia de calor se denomina indicador que denota la cantidad de calor que el dispositivo transmite durante un cierto período de tiempo. A menudo, este parámetro también se denomina potencia térmica, potencia del radiador o flujo de calor. Se mide en vatios, abreviados - vatios.

Sin embargo, en algunas fuentes, este parámetro se mide en calorías por hora: 1 W corresponde a 859.8 cal / h. Sin embargo, tal medida es rara.

Cabe señalar que la transferencia de calor desde la batería se realiza mediante tres procesos:

  • Intercambio de calor;
  • Convección
  • Por radiación.

Cada batería transporta calor de las tres formas, pero los diferentes dispositivos de calentamiento tienen una proporción diferente. De hecho, a los radiadores se les llama solo aquellos dispositivos en los que al menos el 25 por ciento del calor se transmite por radiación directa. Sin embargo, este término ha recibido un significado más amplio, como resultado de lo cual también se utiliza para aparatos de convección.

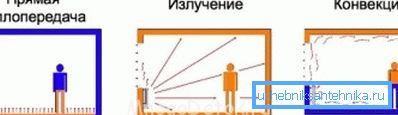

Esquema de opciones de transferencia de calor.

Cálculo de la transferencia de calor.

Cuando organice un sistema de calefacción con sus propias manos, el cálculo de la potencia requerida de los dispositivos merece atención. La elección y su cantidad depende de ello. Por un lado, cada propietario está tratando de ahorrar dinero, por lo que no tiene sentido comprar baterías adicionales, pero por otro lado, si no son suficientes, no podrá mantener una temperatura agradable en su hogar.

Hay dos métodos para calcular la salida de calor de un radiador necesario para calentar una habitación:

  • Cálculo aproximado, que se basa en el hecho de que por cada 10 metros cuadrados de una habitación que tiene una ventana y una pared exterior, se requiere un kilovatio de potencia. Si la sala tiene dos paredes externas, entonces necesita 1.3 kW para calentarla.
  • El cálculo mediante la fórmula es un método más complicado, pero al mismo tiempo permite obtener un valor más preciso.

A continuación se muestra una mirada detallada de cada uno de estos métodos.

Diagrama de la dependencia de la energía de la batería en el número de secciones y la temperatura del refrigerante

Calculo aproximado

Para calcular los radiadores de transferencia de calor necesarios para calentar la habitación, debe conocer los siguientes parámetros:

  • Tipo de batería;
  • Su tamaño;
  • Parámetros de la sala.

A continuación se muestra una tabla de radiadores de transferencia de calor de diferentes materiales:

Tipo La efectividad de una sección a una temperatura de 80 grados.
Hierro fundido 125-160 W
Aluminio 200 vatios
Bimetalico 204 W

Presta atencion La eficiencia de los radiadores afecta la forma en que están conectados. El más efectivo se considera una conexión unidireccional, en la que el refrigerante se suministra desde arriba y el retorno fluye desde abajo. Para dispositivos con un gran número de secciones, una conexión diagonal es más efectiva.

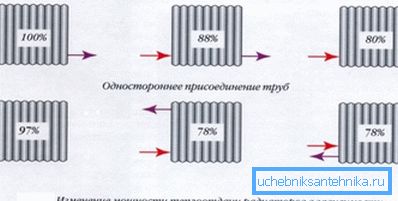

Diagrama de la dependencia de la eficiencia de la batería en la forma en que están conectados

Por ejemplo, la sala tiene un área de 18 metros cuadrados y está previsto instalar baterías de hierro fundido. Dado que la salida de calor del radiador es de 160 W por sección, en nuestro caso necesitamos - (18: 150) x100 = 11.25 ~ 12 secciones.

Presta atencion A la venta se pueden encontrar paneles de acero macizo. Para calcular la potencia requerida, necesita una tabla de transferencia de calor de radiadores de calefacción de acero, que suelen ser proporcionados por sus fabricantes.

Cálculo por la fórmula

Para obtener el valor deseado, debe usar la siguiente fórmula: P = Sxhx41, donde:

  • P es el valor deseado.
  • h - Altura de la habitación.
  • S es su área.
  • 41 - es un indicador estándar de la potencia mínima por metro cúbico de volumen.

El valor obtenido debe dividirse por la potencia nominal de la sección para averiguar el número requerido.

Sugerencia Si, como resultado de los cálculos, se obtiene un número fraccional, debe redondearse hacia arriba, ya que la falta de potencia tendrá un efecto mucho mayor en la comodidad de la habitación que su exceso.

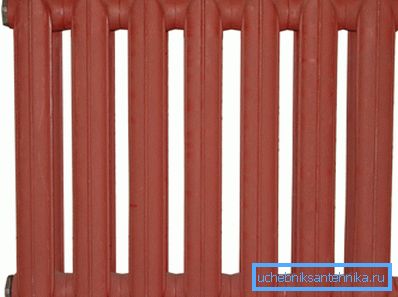

Batería de hierro fundido

Características de los dispositivos de diferentes tipos.

Como descubrimos, las características de transferencia de calor de los radiadores de calefacción dependen en gran medida de los materiales con los que están fabricados.

A continuación, observamos de cerca las características de transferencia de calor de los diferentes tipos de baterías:

  • Hierro fundido - Difieren en la menor eficiencia. Además, este parámetro depende del espacio interaxial. Esto se debe a su gran carrera, de 120 a 160 vatios. El intercambio de calor ocurre principalmente debido a la radiación directa y solo el 20 por ciento proviene de la convección.

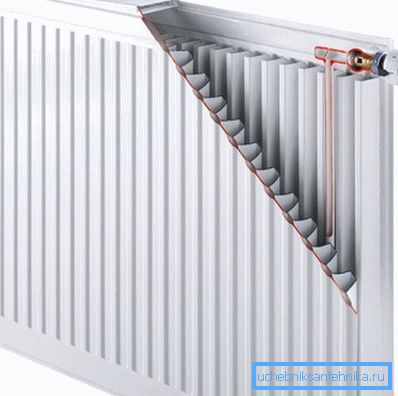

Panel de acero dispositivo
  • Panel - la transferencia de calor de los radiadores de acero no es mucho más alta que la del hierro fundido; sin embargo, para mejorar la transferencia de calor, el diseño está hecho de varios paneles, entre los cuales se encuentran las aletas. Así, la proporción de transferencia de calor por convección aumenta significativamente.
  • Aluminio - la eficiencia es significativamente mayor que la de los dos tipos anteriores de dispositivos, sin embargo, el alcance de tales baterías es limitado. El hecho es que no están diseñados para alta presión, que está disponible en sistemas centralizados, y también están diseñados para funcionar exclusivamente con un refrigerante purificado.

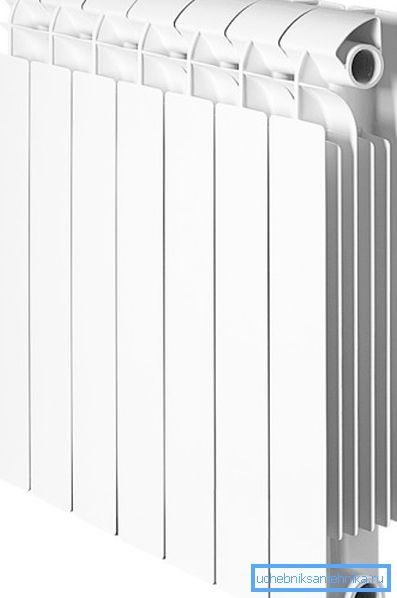

En la foto - Dispositivo bimetálico.
  • Bimetalico - En términos de eficiencia, incluso superan ligeramente los dispositivos de aluminio y, al mismo tiempo, son más duraderos, lo que permite su uso en sistemas centralizados. Por supuesto, el precio de estos dispositivos es el más alto, pero debido a la alta potencia, es posible instalar radiadores con menos secciones que ahorrar un poco.

Presta atencion Para que el radiador funcione a plena potencia, debe instalarse correctamente, sin inclinarse ya cierta distancia de la pared, como lo requieren las instrucciones. El uso de penofol reflectante fijado a la pared también ayudará a aumentar la eficiencia.

Aquí, quizás, están todos los puntos más importantes que debe conocer sobre el flujo de calor de los radiadores para calcular correctamente el sistema de calefacción y no confundirse con su elección.

Conclusión

La potencia térmica de los radiadores es una de sus características más importantes. Por lo tanto, en base a ello, se realiza el cálculo del sistema de calefacción de una vivienda, sin lo cual es imposible garantizar su confortable calefacción en invierno.

Puede leer más información útil sobre el tema expresado en el video de este artículo.
