Uno de los aspectos más importantes en el proceso de diseño de calefacción es el proceso de instalación, que afecta directamente el rendimiento del equipo. Pero muchos propietarios de apartamentos y casas de campo no siempre realizan correctamente este proceso, lo que lleva a una reparación constante. En este artículo consideraremos solo la conexión correcta del radiador a los sistemas de calefacción.

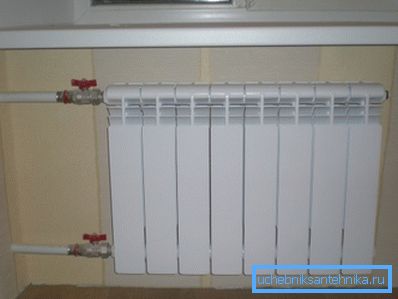

Conexión correcta y confiable: la clave para el funcionamiento a largo plazo del sistema de calefacción

Opciones de conexión de instrumentos

Quizás, vale la pena comenzar por las formas de colocar tuberías de calefacción, por lo que el patrón de conexión del radiador depende directamente de la calefacción.

Existen dos formas de tendido de tuberías para el calentamiento:

  • Monotubos - En donde el refrigerante se alimenta a través de una tubería a los radiadores de calentamiento, se fijan sucesivamente uno tras otro y, una vez que se han lavado, regresan a la fuente de calentamiento. Como regla general, al 20-30% de la longitud de la ruta ya se enfría considerablemente el refrigerante.
  • Tubo gemelo - Consta de dos tuberías independientes: el suministro y el retorno, y en este caso, el refrigerante implica una conexión paralela de elementos de calefacción.

Los diseños modernos de baterías están equipados en su mayoría con cuatro posibles puntos de instalación de tuberías (dos superiores y dos inferiores). Por lo tanto, conectar radiadores a varios sistemas es posible de varias maneras.

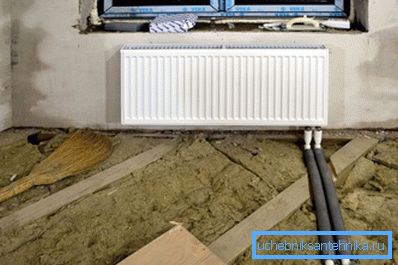

Muy conveniente, si vive en su hogar, cuando diseñe ocultar tuberías debajo del revestimiento del piso, obtendrá una pequeña sección del sistema de

Conexión unidireccional

La forma más común de instalar un sistema de calefacción puede llamarse una opción de un solo lado cuando se trata de edificios de apartamentos.

Este esquema de conexión de un radiador de calefacción permite la conexión de tuberías en un lado del dispositivo:

  • El tubo de suministro generalmente está conectado a la boquilla en la parte superior.
  • La reversa se fija en la posición inferior.

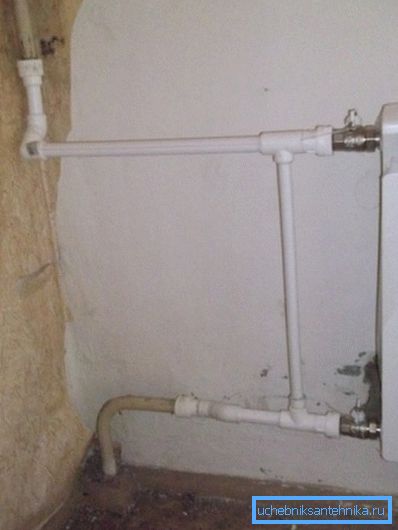

La foto muestra una versión con disposición de tubos de un lado.

Presta atencion Con la conexión unilateral del radiador con el cambio de los lugares de los circuitos de suministro y retorno, es posible la pérdida de transferencia de calor del sistema hasta un 7%.

El diseño de un lado de la tubería de la batería necesariamente incluye un puente que conecta el "flujo" y el "flujo de retorno" en la parte frontal del dispositivo. Desmontar este puente con sus propias manos es extremadamente indeseable, ya que puede interrumpir el funcionamiento de todo el sistema de calefacción central.

El coeficiente de transferencia de calor también puede reducir el aumento injustificado de las secciones del dispositivo, más de 12-15 piezas debido al debilitamiento del calentamiento del área remota.

Conexión diagonal

Para los productos con un número de secciones superior a 15 piezas, el esquema de conexión diagonal de los radiadores de acero será el más óptimo.

Según este esquema:

  • La tubería de suministro se monta en el dispositivo en la parte superior, por un lado.
  • Desviar en el punto más bajo, por otro lado.

El refrigerante, que se distribuye de arriba hacia abajo y en diagonal, asegura un calentamiento uniforme de todas las partes del radiador. La violación del principio de conexión de alimentación y retorno puede conllevar una disminución de la potencia de calefacción de los productos de calefacción en un 40-50%.

Una conexión diagonal puede no parecer la más atractiva, pero para muchos hogares esta solución es la más óptima.

Nota Para un efecto máximo, se utiliza una conexión diagonal en sistemas de calefacción de dos tuberías.

Si los cálculos fueron incorrectos, existe una alta probabilidad de que cerca del final del movimiento de combustible pierda la mitad de su calor.

Conexión inferior

Un esquema aceptable para conectar los radiadores en una casa privada es la disposición inferior de las tuberías. El proceso consiste en conectar tuberías desde diferentes lados del dispositivo en sus puntos más bajos. La posible pérdida de energía de la batería en un esquema de conexión de 12-14% se puede ajustar instalando válvulas de aire a través de las cuales se elimina el aire del sistema.

También ayudará a aumentar la eficiencia de la calefacción con radiadores más bajos: la instalación de una bomba de circulación de calefacción.

Sugerencia Se recomienda instalar válvulas de cierre en los lugares donde los dispositivos están conectados a tuberías. Esto permitirá realizar trabajos de reparación o desmontaje y reemplazar la batería defectuosa sin apagar todo el sistema de calefacción.

Los matices de instalación y conexión de radiadores.

Independientemente del esquema de fijación elegido para las tuberías con baterías, existen varias reglas para la instalación de dispositivos, al adherirse a las cuales puede crear un sistema de calefacción eficaz.

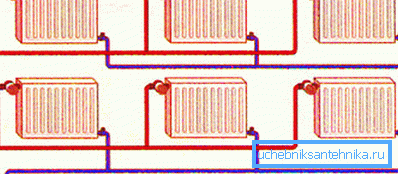

La figura muestra un sistema de calefacción de dos tubos.

Las instrucciones de instalación para radiadores recomiendan lo siguiente:

  • Las baterías deben instalarse directamente debajo de las aberturas de las ventanas o cerca de las aberturas de las puertas (en casas privadas), ya que estas son las principales fuentes de pérdida de calor.
  • Al instalar la batería, es necesario respetar las distancias normativas desde el dispositivo hasta las estructuras apropiadas:
  • A una altura de unos 100-120 mm desde el suelo.
  • La distancia desde la pared es de 20-50 mm.
  • Debajo del alféizar de la ventana 100 mm.
  • El alféizar de la ventana no debe sobresalir por encima de la batería, de lo contrario podría perder la alimentación del instrumento hasta un 4-5%.
  • Si el calentador se coloca en un nicho en la pared, la pérdida adicional de eficiencia de transferencia de calor será de aproximadamente el 7%.
  • La máxima pérdida de energía se produce al intentar decorar el dispositivo:
    • Alrededor del 10% con blindaje parcial.
    • Hasta el 20% con cierre de pantalla completa.
    • Le recomendamos que escuche las recomendaciones de los expertos, ya que el costo de la supervisión en la instalación y la conexión reduce la eficiencia y el costo de calentar su hogar.

      Conclusión

      Esperamos que la información anterior lo ayude a comprender e instalar los dispositivos del sistema de calefacción correctamente y sin problemas. Después de todo, si todo se hace correctamente, no puede gastar dinero durante muchos años y no pensar en las próximas reparaciones, costos y tiempo, que es mejor gastar en su familia y descansar.

      En el video presentado en este artículo encontrará información adicional sobre este tema.
