Diagramas de conexión de radiadores de calefacción en una

Al construir o reparar, tiene diferentes formas de conectar los radiadores de calefacción en una casa privada, pero, sin embargo, solo hay dos opciones para una disposición general del circuito, aunque también hay muchos matices aquí. Estas opciones se dividen en la disposición de un sistema de un solo tubo o de dos tubos, aunque proporciona la transferencia de un contorno a un sistema de piso con calefacción, calefacción de colectores y similares.

Pero para comprender esto, debe quedarse con nosotros y seguir leyendo, donde, entre otras cosas, le mostraremos el video de este artículo.

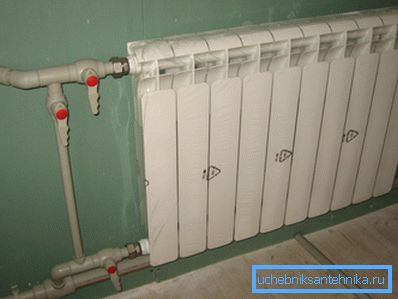

Conexión de un radiador con bypass

Tipos de contornos

Brevemente sobre las calderas.

Nota Para cualquier tipo de calefacción necesita una fuente y, en este caso, puede ser una caldera particular. La elección de esta unidad depende, en primer lugar, de la disponibilidad de energía en su hogar: electricidad, gas, diesel o combustible sólido.

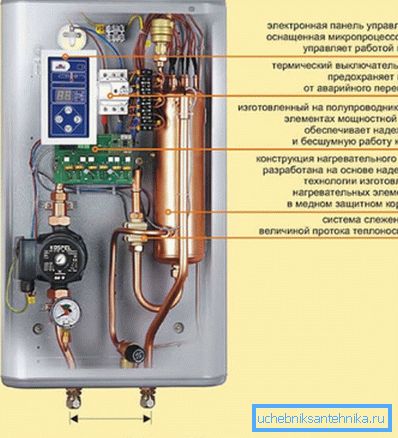

Caldera eléctrica KOSPEL EXO - Dispositivo
  • Calderas electricas se subdividen en dos tipos: TEN y electrodo, y esto depende del método de calentamiento del refrigerante en ellos, es decir, el agua en ellos puede calentarse con la ayuda de elementos de calentamiento o con la ayuda de electrodos. Por el momento, no estamos interesados ​​en las características completas de las unidades, pero al mismo tiempo se puede decir que el precio del electrodo es mucho más bajo, pero no hay posibilidad de conectar agua caliente. En total, las calderas eléctricas son bastante económicas y pueden operar en una red de? 220V o? 380V, dependiendo del tamaño de la habitación climatizada (consumo de energía requerido).

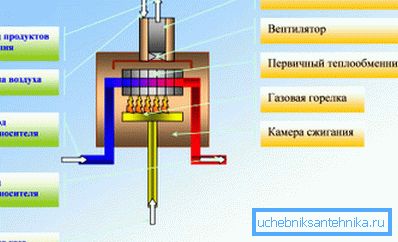

Sistema de calefacción de caldera de gas de convección
  • Las más comunes son las calderas de gas., pero también son de dos tipos: convección (tradicional) y condensación (baja temperatura); su elección depende del circuito de calefacción instalado en la casa. Las calderas de condensación son muy caras, pero muy económicas; su eficiencia a veces excede el 120%, pero su uso es más apropiado para circuitos de baja temperatura, es decir, sistemas de calefacción por suelo radiante. En los casos con radiador o mixto (radiadores - calefacción por suelo radiante), como regla general, utilice unidades tradicionales.
  • Calderas diesel menos comunes - son de una, dos y tres etapas, y se usan con mayor frecuencia en varias granjas, con acceso limitado a fuentes de energía, como electricidad, gas y combustible sólido. Pero las calderas de combustible sólido son muy populares, especialmente desde que recientemente se lanzaron al mercado muchos modelos de generadores de gas que trabajan con el principio de pirólisis.

Nota También hay calderas universales que combinan simultáneamente varios tipos de combustible. Por ejemplo, gas - electricidad, gas - diesel, solar - gas - combustible sólido y otras combinaciones.

Sistemas de circuito de calefacción

Diseño de una tubería

Algunos fontaneros usan una conexión de radiador en una casa privada. Leningradka es un sistema de una tubería, generalmente diseñado para tres o cuatro, con la resistencia de cinco radiadores (mucho depende de su tamaño).

La esencia aquí es la siguiente: el refrigerante, que actúa sobre una tubería más ancha, cae en pequeñas ramas que alimentan los radiadores de calefacción; esto se ve claramente en la imagen esquemática superior.

El principal problema de un circuito de este tipo es que cuando el agua ingresa a la batería, pierde algo de la temperatura y regresa a la tubería de suministro y, cuanto más se alza, más frío hace.

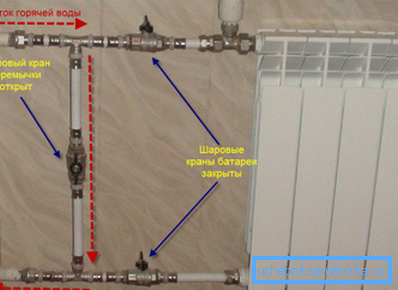

Bypass incrustado en frente del radiador

Para que el enfriamiento no sea tan importante, se inserta una derivación en la parte frontal del radiador; en la foto superior está hecha con válvulas de cierre y este dispositivo es un flagelo de los edificios de varios pisos para plomeros.

El hecho es que los inquilinos, para elevar la temperatura en su apartamento, bloquean el bypass y el agua circula a través de su radiador, utilizando el recurso de calor al máximo, y los inquilinos que viven más lejos obtienen el refrigerante ya refrigerado. Sucede que el grifo en el bypass del sistema de calefacción de una tubería está instalado en el primer, segundo y tercer piso, luego los habitantes del cuarto, y especialmente el quinto piso, tienen baterías casi frías.

Esquema de dos tubos

Continuamos considerando cómo conectar un radiador de calefacción en una casa privada y proceder a un contorno de dos tuberías, que necesariamente se usa en habitaciones con un área grande. Usted mismo se aseguró de que, a pesar de los ahorros, el sistema de una tubería tenga varios inconvenientes.

La principal ventaja del sistema que consta de dos tuberías: suministro y retorno ("retorno") es que el refrigerante, que pasa a través de un gran número de radiadores en todos los pisos, no regresa al tubo de suministro, sino que se descarga en el "retorno".

El esquema de la conexión conjunta de radiadores y calefacción por suelo radiante.

El manual también le permite conectar simultáneamente los radiadores con un piso cálido al contorno de dos tubos, como se muestra en la imagen superior: todo es también simple aquí, si sigue cuidadosamente.

El refrigerante que se mueve a través de la tubería de suministro ingresa a los radiadores y al sistema de calefacción del piso, pero solo puede pasar a través de la válvula de tres vías, que se indica en el circuito superior como una unidad de bombeo y mezcla (si es necesario, también se puede insertar una bomba de circulación) .

Cuando el piso se calienta a la temperatura deseada, la válvula se activa y el agua caliente se descarga en la tubería de retorno, y cuando se enfría, la válvula se abre.

Conclusión

Como puede ver, las opciones para conectar radiadores de calefacción en una casa privada con sus propias manos no son tan difíciles, solo deben comprenderlas. Pero si desea guardar e instalar un sistema de un solo tubo, primero calcule la potencia térmica requerida para la casa. Recuerde que un tubo sin pérdida puede calentar un máximo de cuatro radiadores bimetálicos para 10 secciones.
