Diagrama de cableado de radiadores. cuenta con un tubo,

El calor no es el componente principal de la comodidad, no es tan importante de lo que se trata: una lujosa mansión o un modesto apartamento de la ciudad. La calefacción puede montarse de diferentes maneras, pero el más popular todavía se considera un sistema de radiador. De hecho, el diagrama de cableado de los radiadores de calefacción en el apartamento y en la casa privada no es muy diferente entre sí, por lo que hablaremos de los sistemas que se utilizan generalmente en este sector.

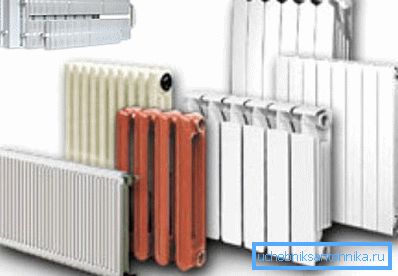

Gama de radiadores.

Que sistemas se utilizan

Independientemente de los radiadores que se utilicen, es importante saber claramente en qué sistema se instalarán. La elección aquí es pequeña, los sistemas de una tubería y dos tuberías se consideran los más comunes. Además, en cabañas privadas y edificios nuevos con un diseño libre, a veces se prefiere instalar la versión colectora de la distribución del refrigerante.

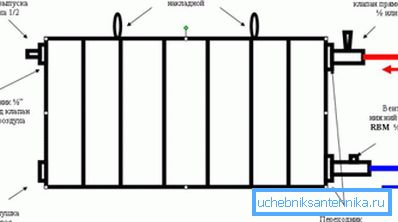

El circuito del radiador.

Sistema de un solo tubo

En un sistema de una tubería, las baterías están conectadas en serie. Estos esquemas para conectar los radiadores en un edificio de apartamentos se utilizan con mayor frecuencia. Las ventajas obvias aquí son la facilidad de instalación y la relativa baratura del proyecto.

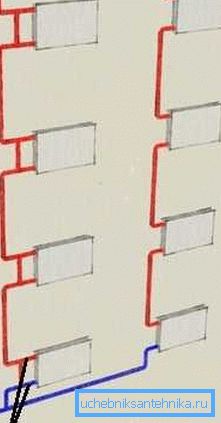

El esquema de calefacción de edificios de gran altura.

Un punto débil en la conexión en serie es la imposibilidad de cualquier ajuste de temperatura, excepto por un cambio en la temperatura total del refrigerante. En este caso, el calentamiento de los radiadores a medida que se mueva el refrigerante será desigual. Para eliminar este molesto malentendido, a medida que se aleja del calentador o la entrada, se agregan más secciones del radiador.

Consejo: un radiador de calefacción en serie de un tubo es perfecto para aquellas casas privadas en las que la calefacción se realiza a través de la circulación natural del refrigerante. A menudo, estas son casas pequeñas de un piso para 2 o 3 salas de estar o villas.

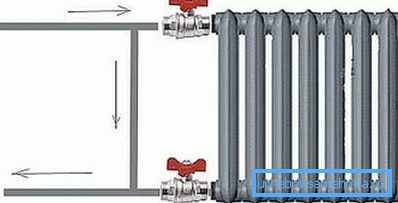

Bypass y válvulas de bola.

El punto importante es la presencia del llamado bypass. En pocas palabras, el bypass es un puente entre la tubería de entrada y la tubería de retorno, que se monta directamente al lado del radiador.

Detrás de este puente, las válvulas de bola se instalan para las válvulas de entrada y retorno, como resultado, la batería se puede desconectar en cualquier momento y reemplazar si es necesario. El agua pasará por el bypass y el sistema no requiere una parada completa.

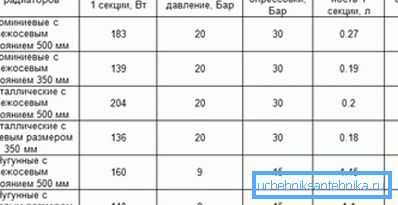

Características de los diferentes materiales.

Versión de dos tubos

La opción de montaje de dos tubos permite la conexión paralela de las baterías. En este caso, se realiza una distribución simultánea a todos los radiadores, y el segundo tubo es el tubo de retorno. El desvío en tal sistema no está instalado, porque la eliminación de una de las celdas no detiene todo el sistema. Pero, como en el primer caso, las válvulas de bola deben montarse en la entrada y la salida.

Una opción de instalación paralela, aunque conlleva un mayor consumo de tuberías y válvulas, pero para casas particulares es mucho más eficiente que una tubería. Para la disposición de la calefacción en la mayoría de los edificios de varios pisos, esta opción no es adecuada.

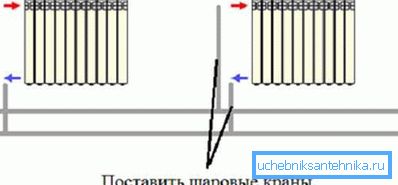

Versión de dos tubos.

Instalacion colector

El esquema de conexión del colector se asemeja remotamente a un sistema de dos tuberías. Sólo aquí se monta un colector con dos troqueles, uno para alimentar y el otro para devolver. El número de terminales en el peine corresponde al número de radiadores u otros dispositivos de calefacción.

El significado está en organizar un solo centro de control para dispositivos de calefacción. Además, el colector se monta si el sistema prevé la instalación de pisos con calefacción además de los radiadores. Además, los colectores modernos a menudo se suministran con sensores térmicos, que pueden regular automáticamente la temperatura de la habitación.

Importante: el esquema de conexión correcta de los radiadores de calefacción está claramente regulado por una serie de documentos normativos. Los profesionales, en general, se guían por el SNiP 3.05.01-85 o una versión más moderna del SNiP 41-01-2003.

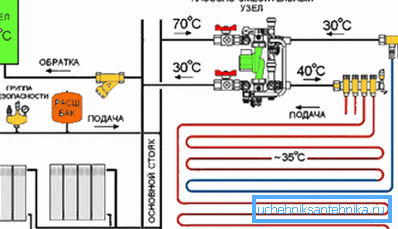

Esquema de calentamiento mixto.

Maneras de conectar los radiadores.

El transportador de calor, que a menudo es agua, puede circular en el sistema a la fuerza o naturalmente. La circulación forzada en hogares privados se realiza mediante la instalación de una bomba de circulación, esta unidad consume poca energía y la eficiencia de calefacción aumenta muchas veces. Naturalmente, para edificios de apartamentos, un sistema coercitivo se considera el único posible.

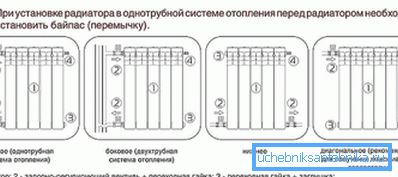

Maneras de conectar.

La circulación natural del refrigerante se usa actualmente solo en lugares con graves cortes de energía. El principio de funcionamiento se basa en las leyes conocidas de la física. El líquido calentado sube, y el frío baja. Si monta de forma competente la estructura, el sistema funcionará de forma autónoma y solo se necesitará energía para calentar el portador de calor.

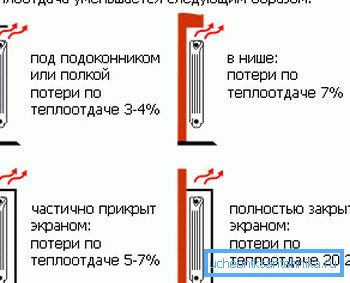

La dependencia de la pérdida de calor en la ubicación del radiador.

Importante: cuanto más potente sea la bomba de circulación, más eficiente será la operación de calefacción. La elección del método de conexión de la batería se vuelve especialmente relevante cuando la circulación natural o la temperatura insuficientemente alta del refrigerante.

En general, hay varias opciones de conexión especializadas para cada tipo de sistema.

Pero todos ellos pueden reducirse a tres áreas:

  1. Acoplamiento lateral;
  2. Conexión inferior
  3. Conexión diagonal.

Conexión unidireccional o lateral.

El acoplamiento lateral es el método de conexión más común y simple. A menudo, se utiliza para la instalación en edificios de apartamentos con un sistema de suministro de refrigerante de una sola tubería vertical. Bajo presión normal y la temperatura de diseño del suministro de agua, la pérdida de calor aquí es un máximo de 5 - 7%

Opción lateral.

Otro aspecto positivo del montaje lateral es la capacidad de instalar o reemplazar el radiador con sus propias manos. En presencia de un bypass y válvulas de bola, la instrucción de reemplazo es extremadamente simple: cierre los grifos, desconecte el radiador viejo e instale uno nuevo.

Montaje diagonal

Como su nombre lo indica, el refrigerante en el radiador debe moverse en diagonal. En este caso, la entrada está conectada a la parte superior de la batería, y la salida debe montarse en la parte inferior en diagonal. Con un ligero aumento en el consumo de la tubería, los propietarios aquí reciben la mayor eficiencia.

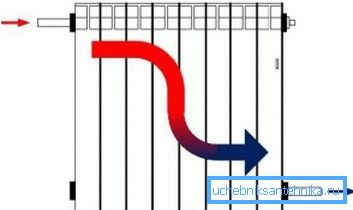

Montaje diagonal.

De esta manera, se recomienda conectar los radiadores en caso de una temperatura de refrigerante inestable en el sistema de calefacción. Curiosamente, la instrucción contiene características de diseño que están diseñadas para una conexión diagonal.

Montaje inferior

A diferencia del montaje diagonal, la conexión inferior es la más baja en términos de eficiencia energética. Entre los profesionales, a menudo se le llama Leningradka. Las pérdidas de calor en presencia de una pantalla decorativa o la instalación en un nicho debajo de la ventana puede alcanzar hasta un 10 - 15% o más.

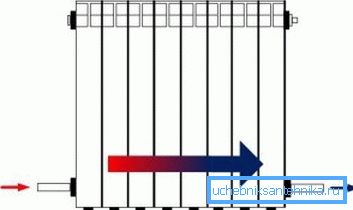

Instalación desde abajo.

Quizás la única ventaja de este enfoque es la capacidad de ocultar las tuberías de suministro en el suelo. Debido al atractivo estético, muchos propietarios prefieren baterías de montaje inferior. Para instalar un radiador de este tipo, se utiliza un adaptador "multiflex" especial, equipado con dos válvulas de bola para el apagado.

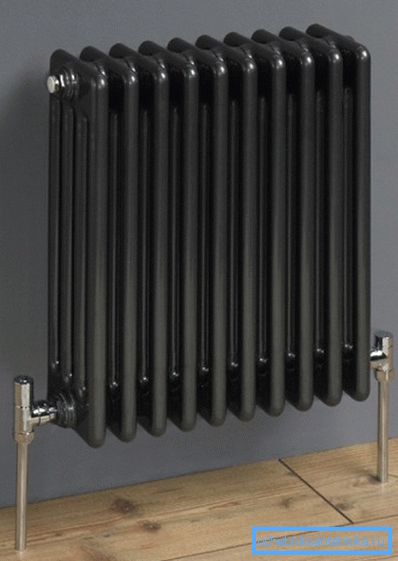

Foto de la batería conectada abajo.

Importante: los adaptadores para montaje inferior pueden adaptarse a la salida lateral de los tubos desde la pared y debajo de la conexión vertical inferior. Además, el hueco central en ellos es de 50 y 80 mm. Por lo tanto, para no gastar dinero en vano, debes prestar atención a estas pequeñas cosas.

La elección de los radiadores.

En el mercado moderno hay muchos modelos de radiadores, pero todos ellos se pueden dividir por material y configuración. En cuanto a la configuración y el diseño, hay docenas de opciones, y cada fabricante produce sus propios modelos.

Con el material, todo es mucho más sencillo:

  • Baterías de hierro fundido Considerados patriarcas, han sido utilizados por más de cien años. Y, a pesar de la aparición de competidores modernos, el buen hierro fundido aún está en el precio. Es causada por tres razones principales: en primer lugar, el hierro fundido tiene una capacidad de calor envidiable, mantiene la temperatura en interrupciones con calentamiento de hasta 12 horas. En segundo lugar, el hierro fundido no teme la corrosión, y en tercer lugar, el precio es bastante aceptable.

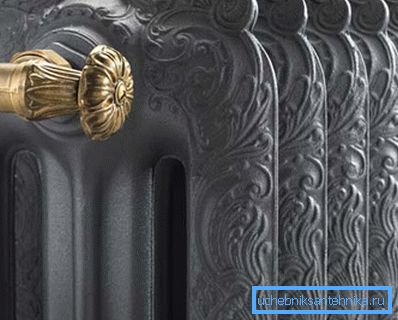

Fundición de hierro.
  • Radiadores de aluminio Tienen la más alta eficiencia, difieren en apariencia estética y peso reducido. Pero cuando entra en contacto con el cobre, el aluminio forma una pareja galvánica y se corroe activamente. Además, él no es capaz de mantener la presión. Como resultado, estas baterías son adecuadas solo para sistemas autónomos en hogares privados.

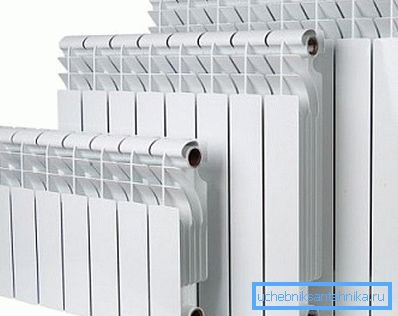

Baterias de aluminio.
  • Radiadores de panel de acero Actualmente rara vez se utiliza. Sistemas tubulares populares. El representante más famoso en este nicho es un toallero con calefacción para el baño.
Radiador tubular de acero.
  • Las personas que no están acostumbradas a ahorrar suelen instalar baterías bimetálicas.. El núcleo de estas estructuras está hecho de acero inoxidable y puede soportar cualquier presión o golpe de ariete, y la carcasa está hecha de aluminio. Como resultado de esta simbiosis, las estructuras bimetálicas tienen características únicas de calidad. De hecho, su único inconveniente es el alto precio.

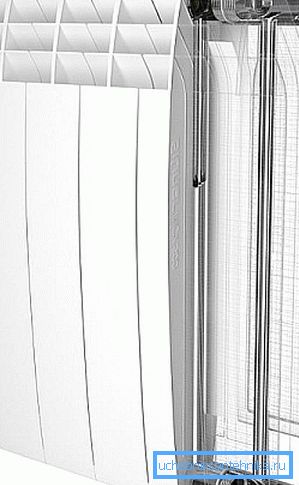

Versión bimetálica del corte.

No es el último papel desempeñado por un cálculo competente de la energía de la batería.

En este caso, no es tan importante de qué material está hecho el propio radiador; si calcula correctamente la transferencia de calor, su hogar siempre será cálido y cómodo.

  • Para las altas alturas urbanas típicas, donde los techos no superan los 3 m de altura, se considera como una referencia que se consumen aproximadamente 100 W de energía térmica por metro cuadrado de espacio de piso. Además, la cuadratura total se multiplica por 100 W y obtenemos el resultado. Si la habitación es una esquina o hay un balcón, entonces se agrega un 20% al resultado.
Cálculo del número de secciones.
  • En casas particulares, el enfoque de los cálculos es el mismo. Solo que aquí no está la plaza, sino el volumen de la habitación. Un promedio de 1m? Sala consume 41 vatios de potencia. Al calcular la cubeta de la habitación y multiplicarla por 41 vatios, se obtiene la potencia deseada de los radiadores.

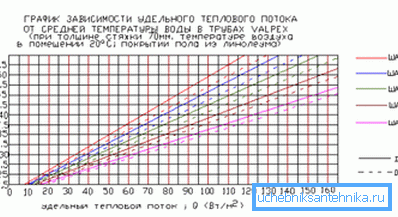

Dependencia del caudal en la temperatura del refrigerante.

El video en este artículo contiene información adicional sobre el tema.

Conclusión

Un esquema hecho de la conexión correcta de los radiadores, por supuesto, es la clave para un ambiente confortable en su hogar. Para una casa pequeña, puede hacerlo usted mismo, pero sin la experiencia adecuada, no vale la pena tomar el diseño de calefacción en una cabaña sólida.

Radiador de hierro fundido duradero.
